Ngàm gắn Arducam 16 MP Autofocus 2020 cho Voron Trident
Remix từ Pat nối góc 3 chiều cho thanh nhôm định hình 2020 chắc chắn Tác giả LarsRolofs_962088
- Lượt tải
- 117
- Lượt thích
- 19
- Lượt coi
- 1.285
- Bản remix
- 0
- Bình luận
- 0
File 8 467,7 KB
- arducam_16mp_case_1776231883.stlSTL · 16,9 KB
- arducam_16mp_case_lid_1776231884.stlSTL · 3,2 KB
- camera_case_bracket_1776231885.stlSTL · 19,2 KB
- 2020_extrusion_mount_1776231886.stlSTL · 100 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #300086
- Danh mục
- Máy In 3D
- Ngày đăng
Mô tả

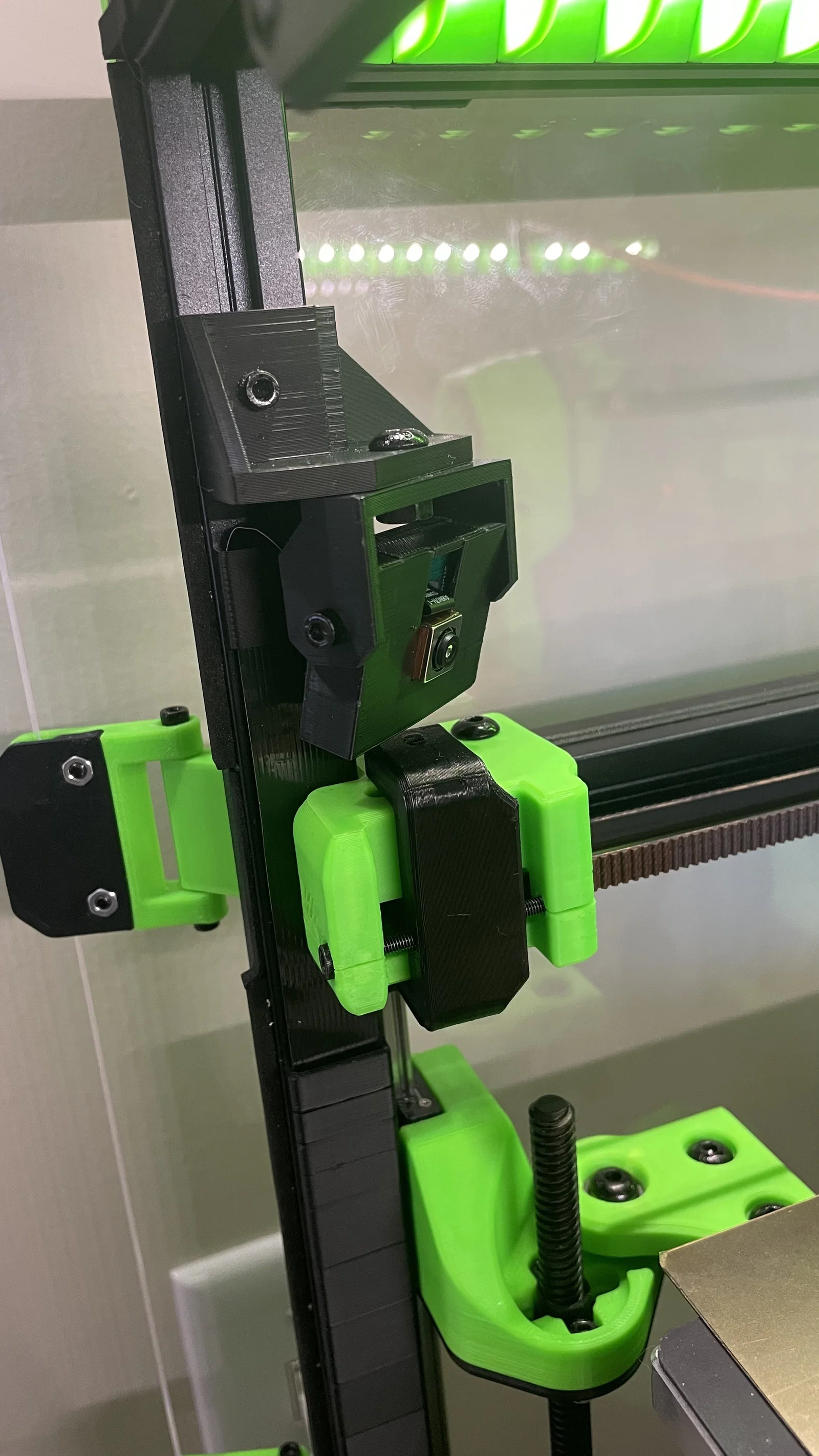

Đây là ngàm gắn nhôm định hình 2020 dành cho camera Arducam Autofocus 16 MP được tùy chỉnh riêng cho Voron Trident của mình. Bạn hãy lắp ráp theo thứ tự sau nhé:
- Dùng một ốc M3x8 SHCS và một đai ốc búa M3 để gắn
2020_extrusion_mountvào thanh nhôm định hình. - Dùng một ốc M5x12 BHCS (hoặc SHCS) và một đai ốc M5 để gắn
camera_case_bracketvào2020_extrusion_mount. - Dùng ốc M3x6 để gắn
camera_case_bracketvàoarducam_16mp_case. - Luồn dây cáp qua
arducam_16mp_case, cắm vào camera, sau đó đi dây dọc theo rãnh của thanh nhôm 2020 để dẫn về Raspberry Pi. Mình có sử dụng cáp mở rộng camera Pi này.
Để cài đặt camera hoạt động, bạn làm như sau:
- Làm theo hướng dẫn nhanh của Arducam.
- Đảm bảo bạn có thể chạy lệnh sau và xuất ra được ảnh:
libcamera-still -t 3000 --autofocus-range normal --autofocus-mode continuous -n -o test.jpg - Cài đặt Crowsnest.
- Cấu hình file crowsnest.conf của bạn:
[cam DEFAULT]
mode: multi
port: 8080
enable_rtsp: false
device: /base/soc/i2c0mux/i2c@1/imx519@1a # lấy đường dẫn từ file log
max_fps: 10 #30
resolution: 4656x3496 #1920x1080
v4l2ctl: AfMode=2 # Thêm tham số v4l2-ctl để thiết lập camera, xem Log để biết cam của bạn hỗ trợ gì.
custom_flags: --camera-type=libcamera --camera-options=autofocus-range=normal
LƯU Ý: Nếu bạn chạy lệnh vcgencmd get_camera mà nhận được kết quả là 0 camera được hỗ trợ/phát hiện, có thể bạn cần bật tính năng hỗ trợ camera cũ (legacy) trên Pi:
sudo raspi-config nonint do_legacy 0
sudo reboot
Nếu bạn thấy mẫu này hữu ích và muốn ủng hộ, hãy cân nhắc mời mình một ly cà phê.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 8
- Tổng dung lượng
- 467,7 KB
- File lớn nhất
- 250,5 KB
