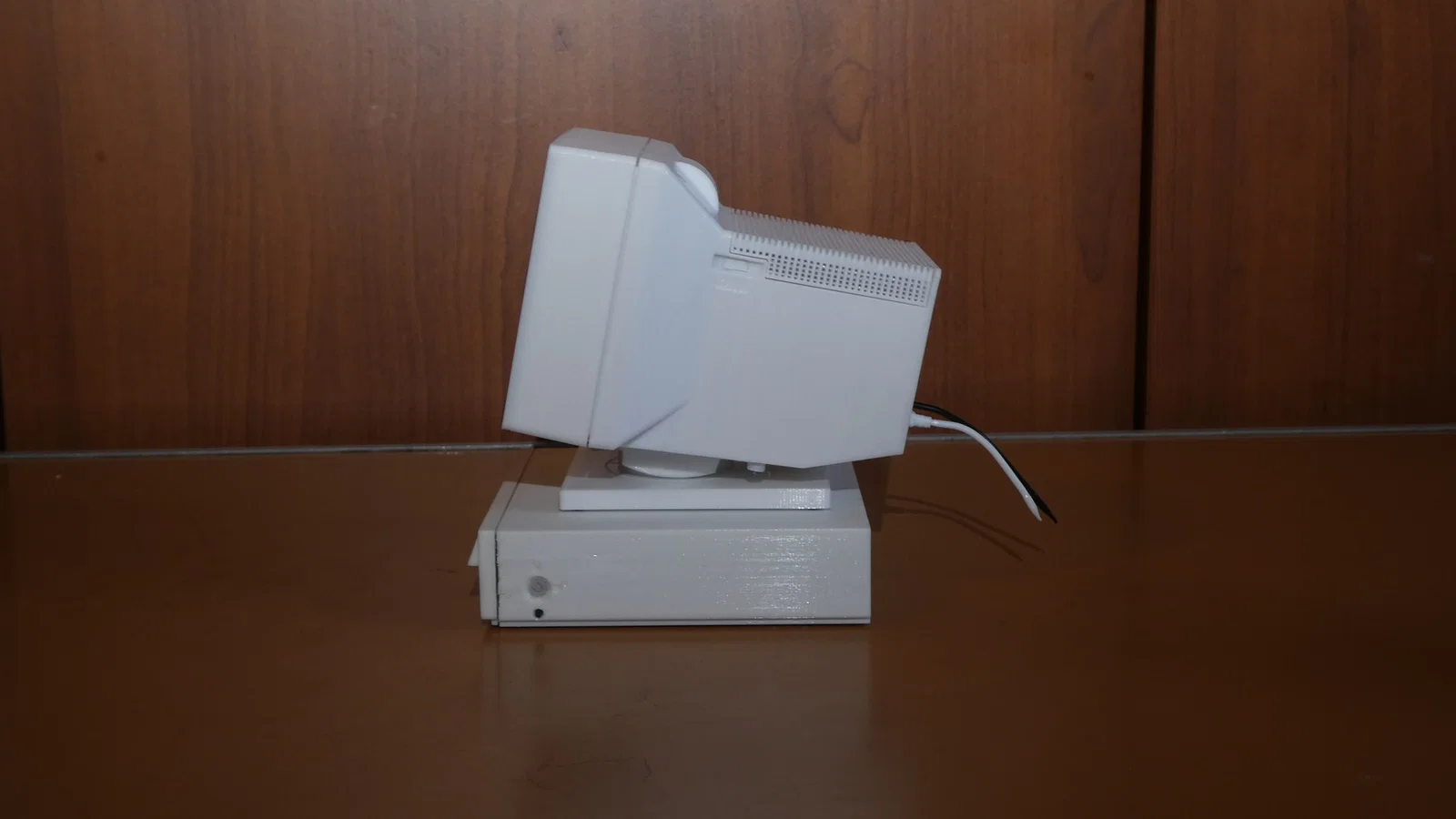

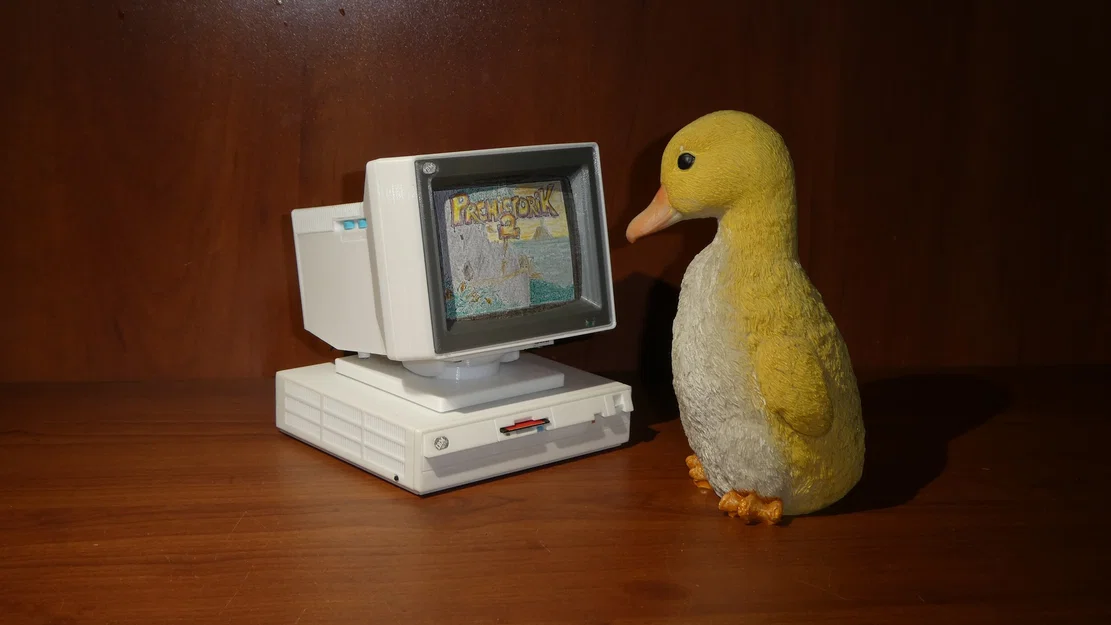

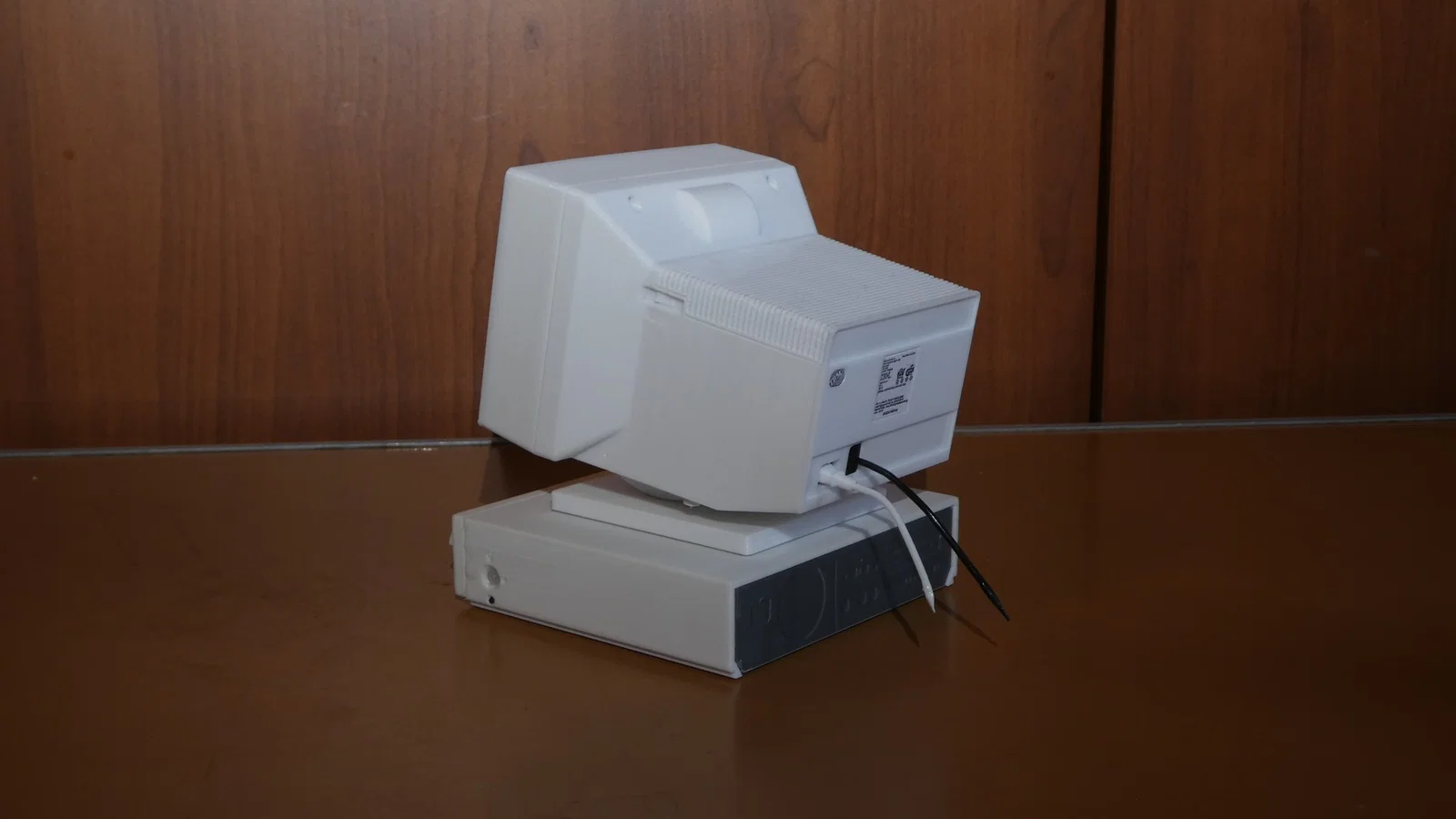

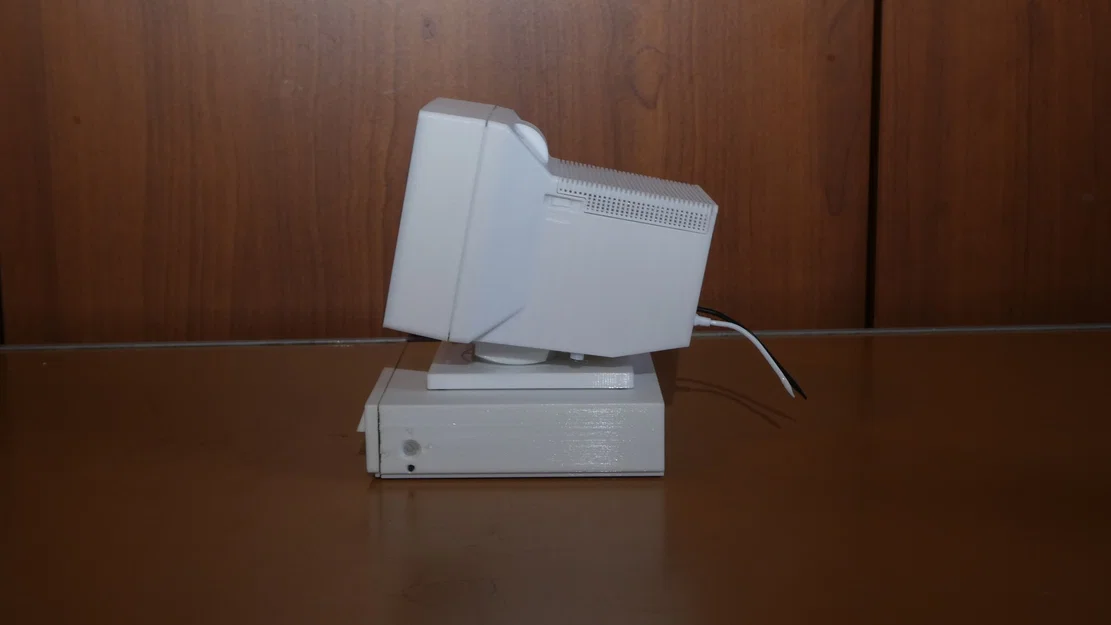

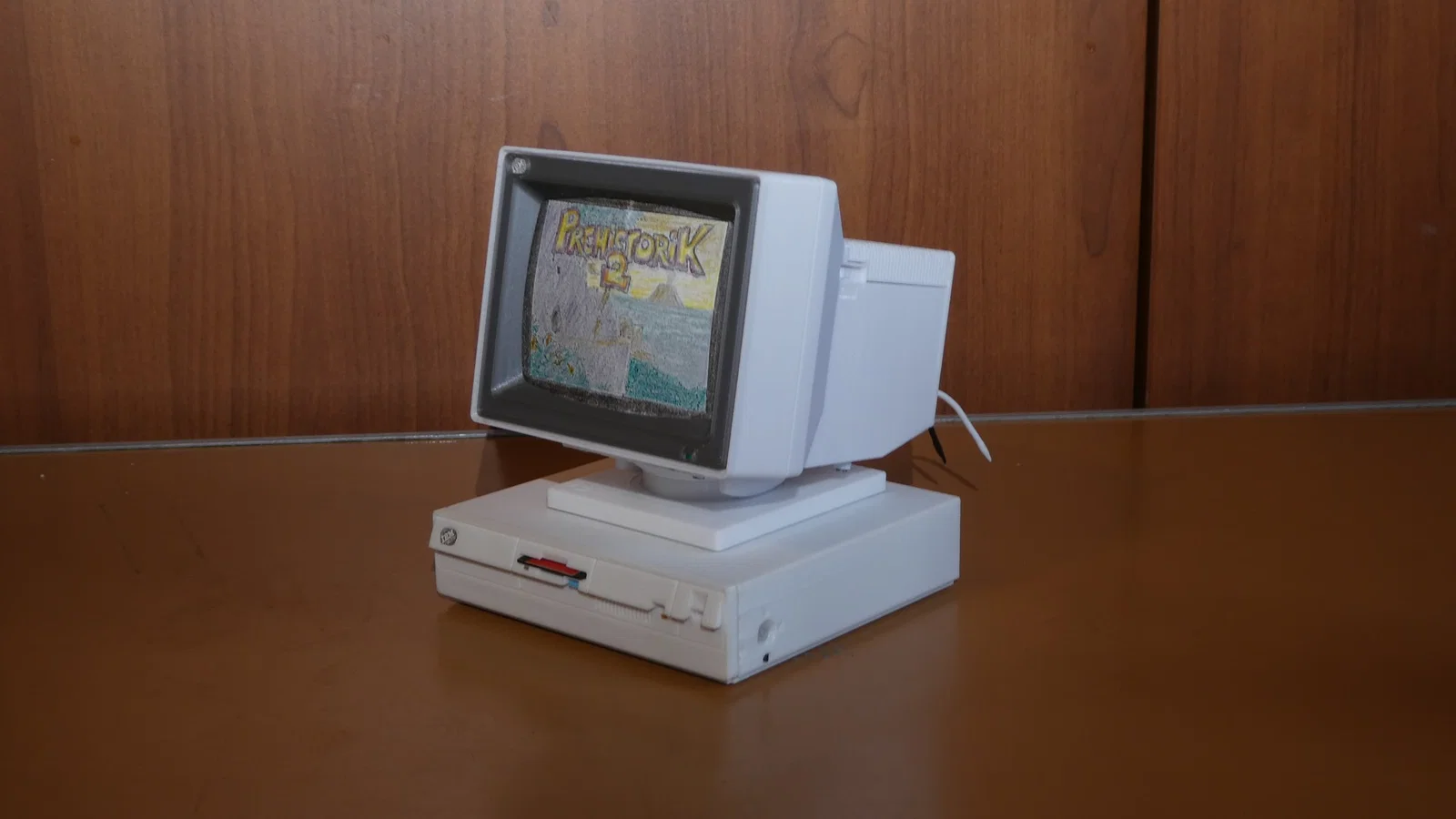

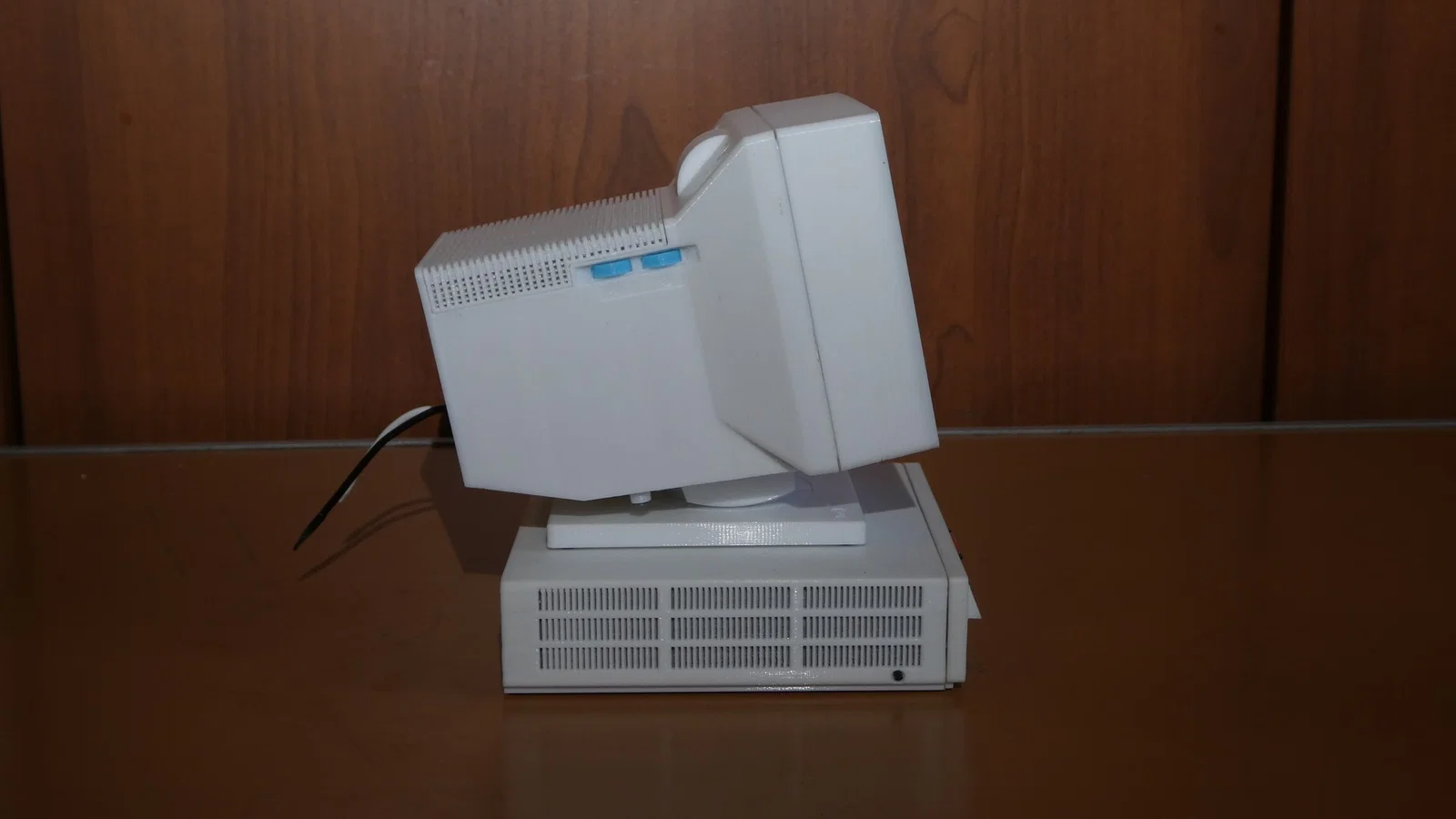

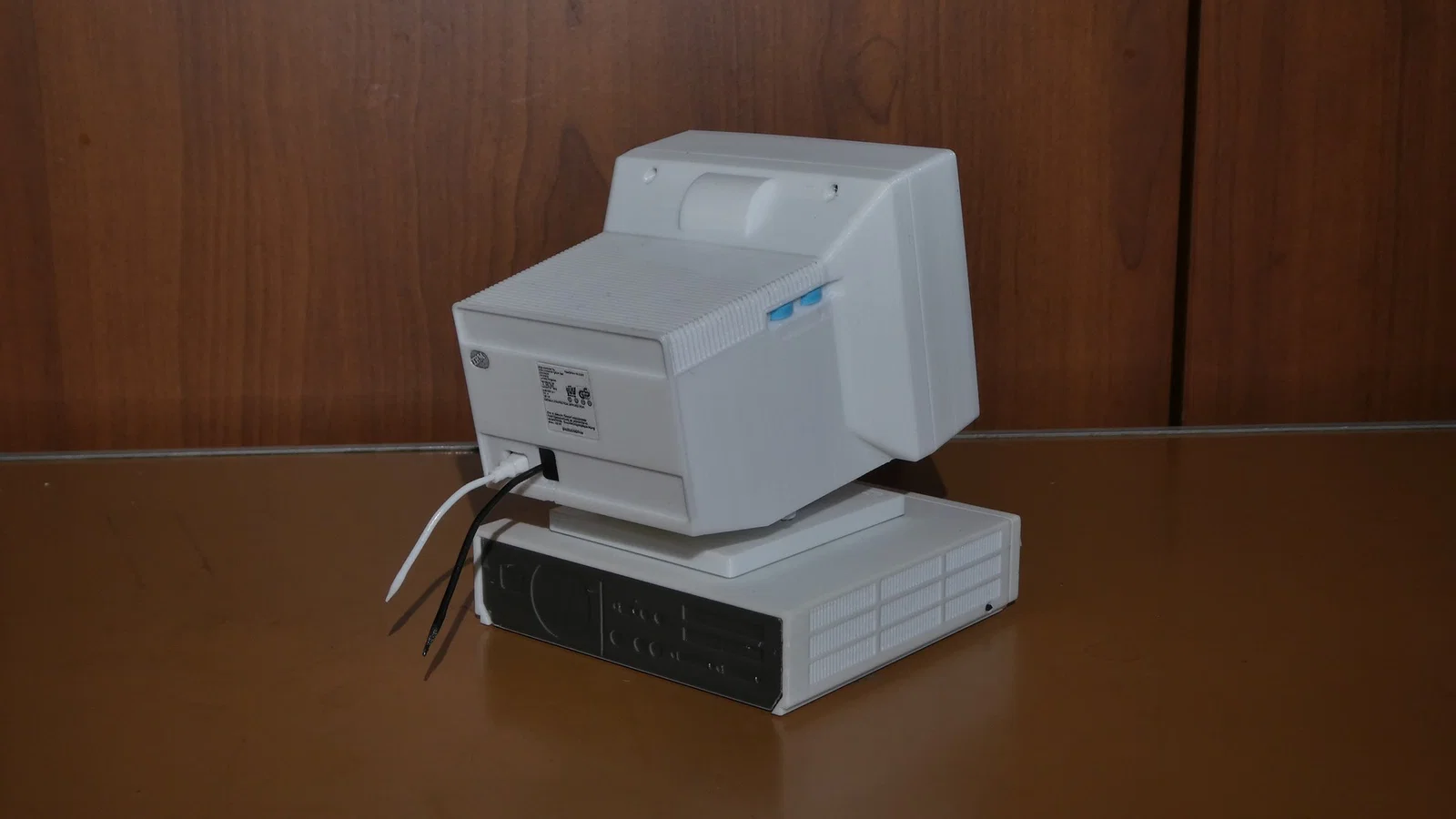

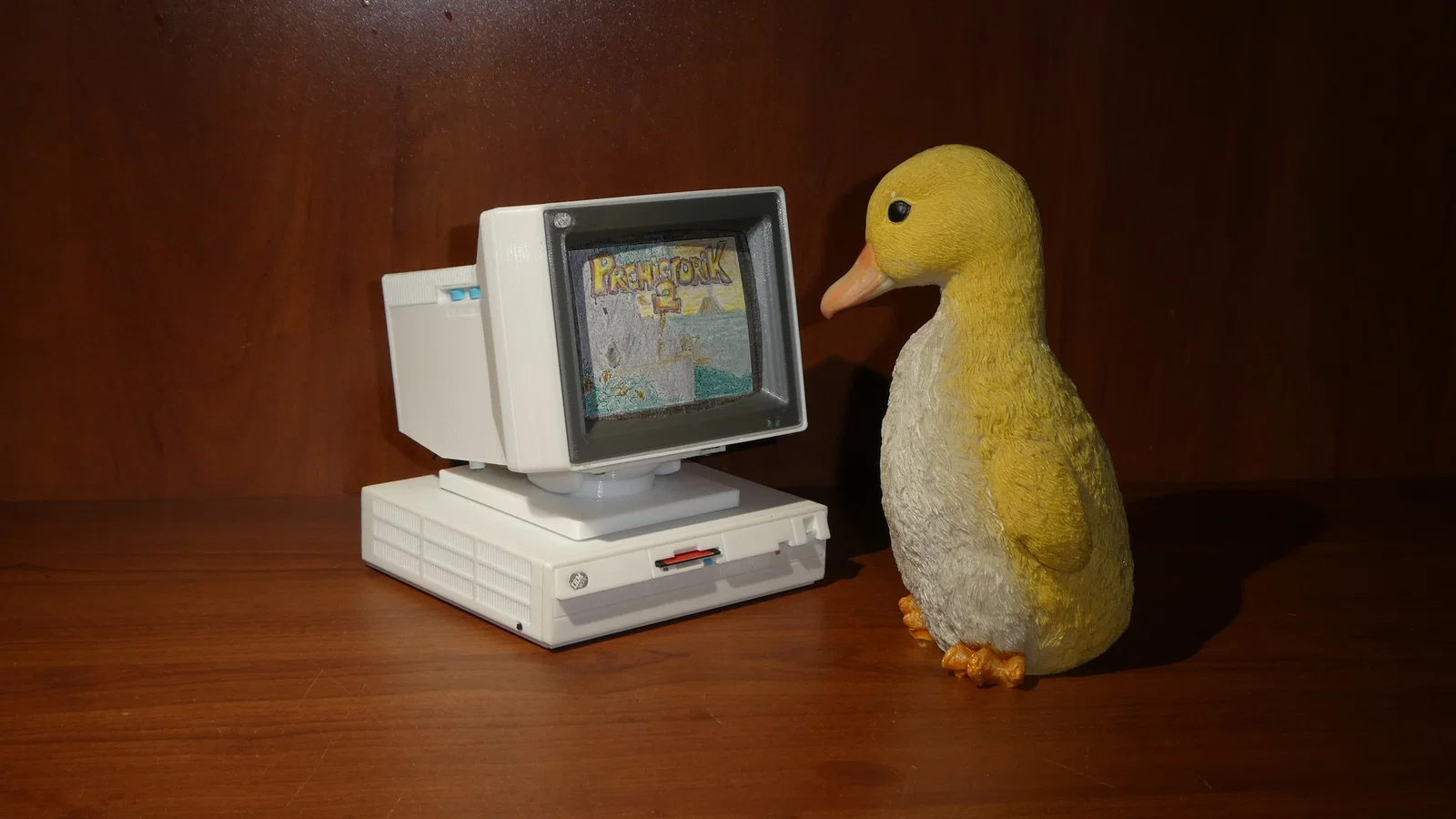

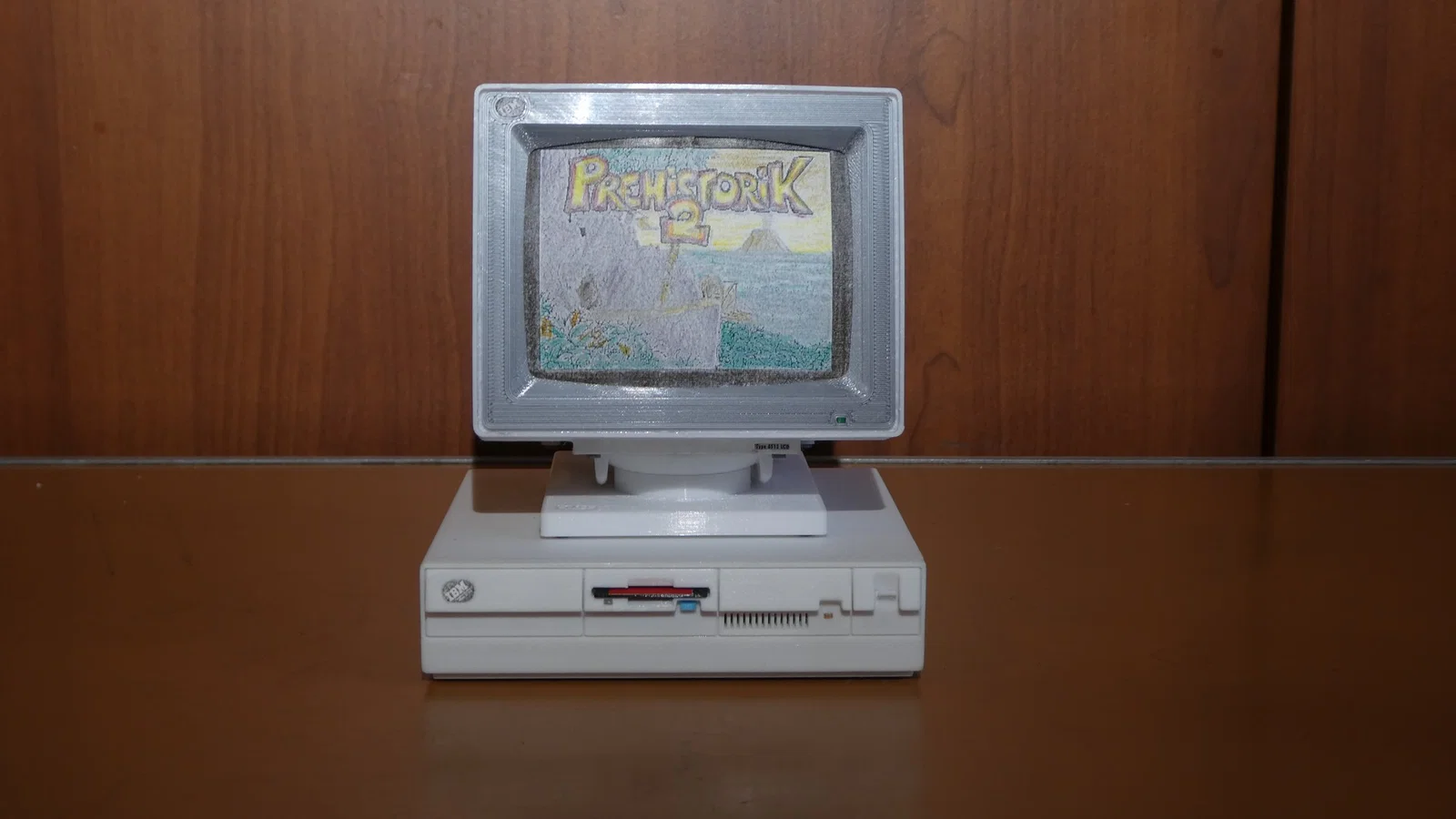

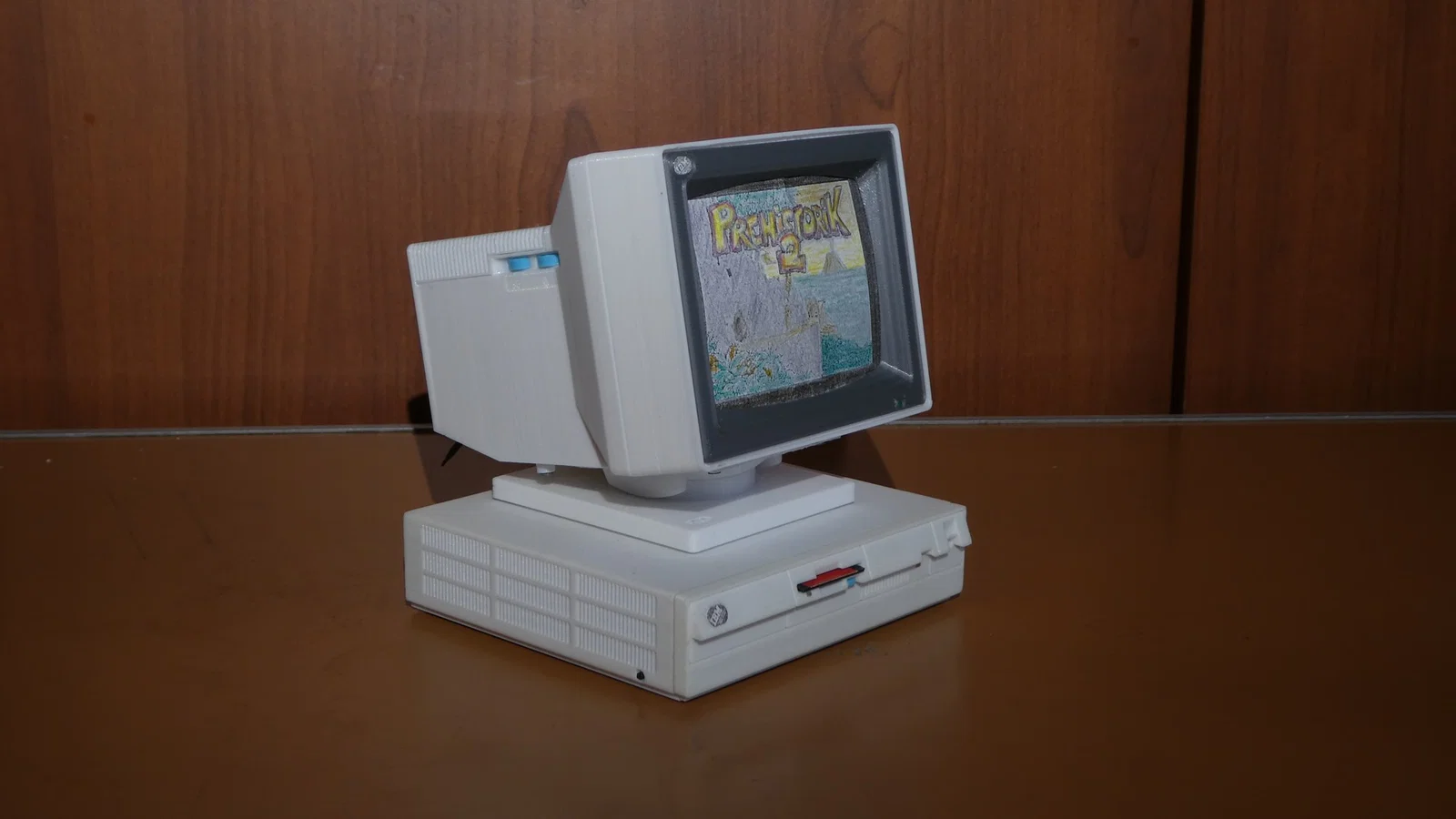

Mô hình màn hình CRT IBM PS/2 Color Display 8512 tỉ lệ 1:4

MÔ HÌNH NÀY KHÔNG PHẢI LÀ DẠNG "IN XONG DÙNG NGAY", bạn cần phải gia công thêm một chút để lắp ráp thành sản phẩm hoàn chỉnh. Độ khó ở mức trên trung bình do có một số chi tiết rất nhỏ. Hướng dẫn lắp ráp và bản demo bạn có thể xem tại đây: https://www.youtube.com/watch?v=HlH_bMmJlYQ

Tác phẩm này được cấp phép theo Standard Digital File License, vui lòng đọc thông tin ở cuối trang. Chỉ miễn phí cho mục đích sử dụng cá nhân, phi thương mại. Mặc định không được phép remix công khai trừ khi có yêu cầu và được sự đồng ý - hãy liên hệ với tôi nếu bạn đã thực sự cải tiến đáng kể và muốn chia sẻ với cộng đồng (không chỉ là thêm vài cái lỗ, v.v.). Đã mất hơn 3 tháng để phát triển mô hình này, vì vậy hãy tôn trọng bản quyền và công sức của những người đã làm ra nó và chia sẻ miễn phí cho bạn!

Các mô hình bổ sung bạn có thể cần:

. IBM PS/2 Color Display 8512 - TFT 2.8 inch 640x480 + Raspberry Pi mod . . (không tỉ lệ). (không tỉ lệ, bởi poprhythm). Bàn phím IBM Model M - đang lên kế hoạch...

Giới thiệu:

Màn hình này được sản xuất từ tháng 4 năm 1987 đến năm 1993(?). Mức giá khá dễ chịu ($623), nhưng chất lượng hình ảnh của model 14" 8512 với dot pitch 0.41 mm bị coi là khá tệ so với model 12" 8513 có màn hình nhỏ hơn nhưng dot pitch 0.28mm cùng mức giá cao hơn ($750). Độ phân giải tối đa là 640x480 pixel, 256 màu, tần số quét 60Hz.

Khi thiết kế mô hình này, tôi đã tải xuống hơn 200 tấm ảnh của chiếc màn hình này từ internet và nhận thấy có nhiều phiên bản 8512 cũng như nhiều biến thể. Chúng có một số khác biệt, nên để tránh câu hỏi tại sao mô hình không giống phiên bản 8512 của bạn, tôi xin thông báo đây là phiên bản 8512002 của Anh (UK version). Nếu bạn quan tâm đến sự khác biệt, hãy đọc thêm ở cuối mô tả.

Tôi không có chiếc màn hình này thực tế nên không thể đo đạc mọi chi tiết nhỏ, vì vậy đây chắc chắn không phải là bản sao 100%, nhưng hàng trăm phép đo đã được thực hiện để mô hình đạt độ chính xác cao nhất có thể. Đây là kết quả của sự hợp tác nhóm dựa trên số liệu từ các chủ sở hữu màn hình thực tế: MadCatSE (https://www.youtube.com/@MadCatSE) và J-Tech95 (https://www.youtube.com/@J-Tech95).

Các vấn đề đã biết:

1. Hình dạng của CRT và KHUNG TRƯỚC (FRONT FRAME) không giống bản gốc theo những ảnh tôi nghiên cứu. Các ảnh có biến dạng hình học khác nhau do tiêu cự ống kính, nên tôi không thể hiểu rõ hình dáng thực. Các phần này hiện đang ở trạng thái beta.

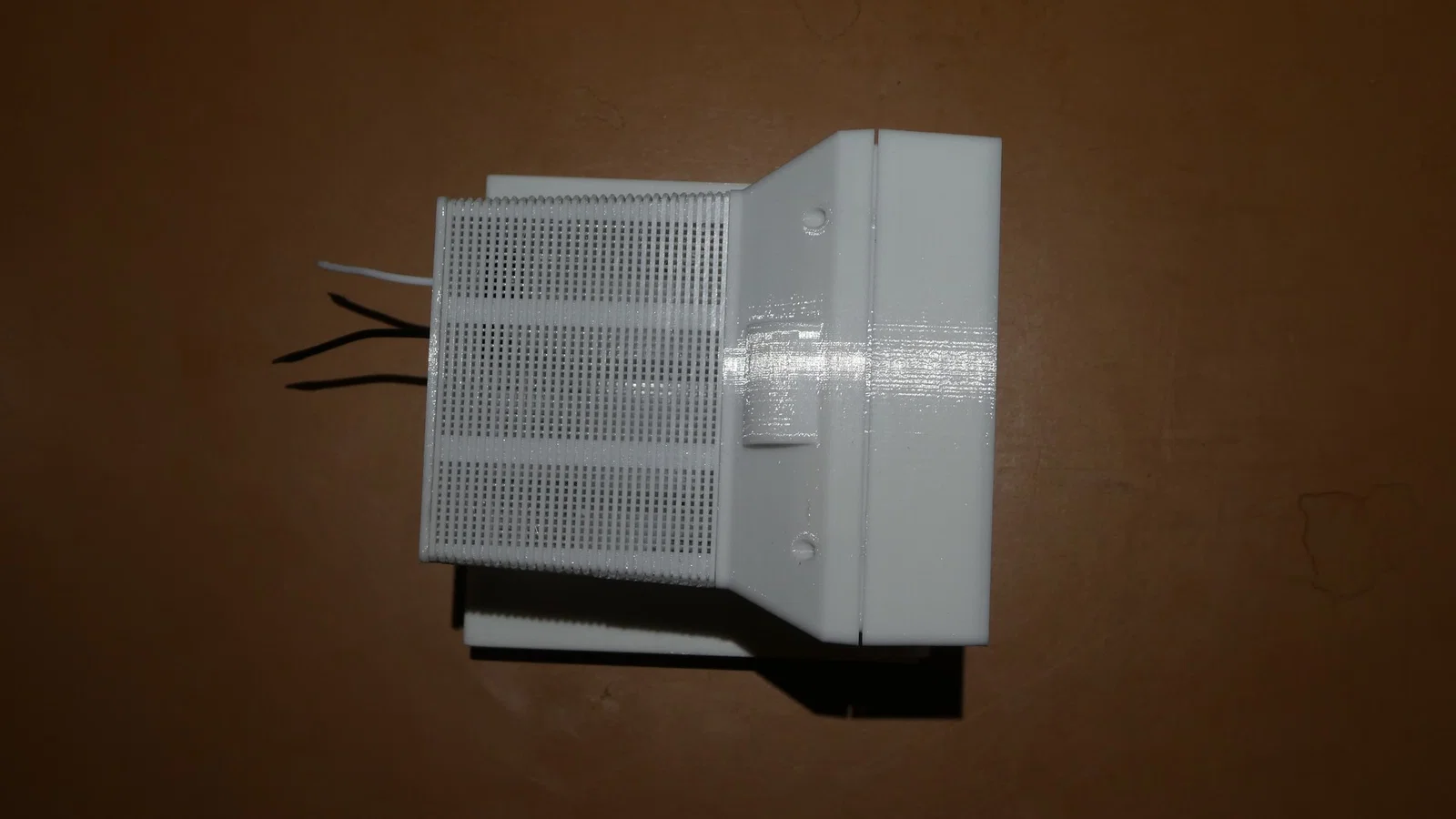

2. Lưới thông gió phía trên vốn có độ dốc nhẹ, nhưng tôi làm phẳng để tránh vấn đề khi in trên máy 3D giá rẻ.

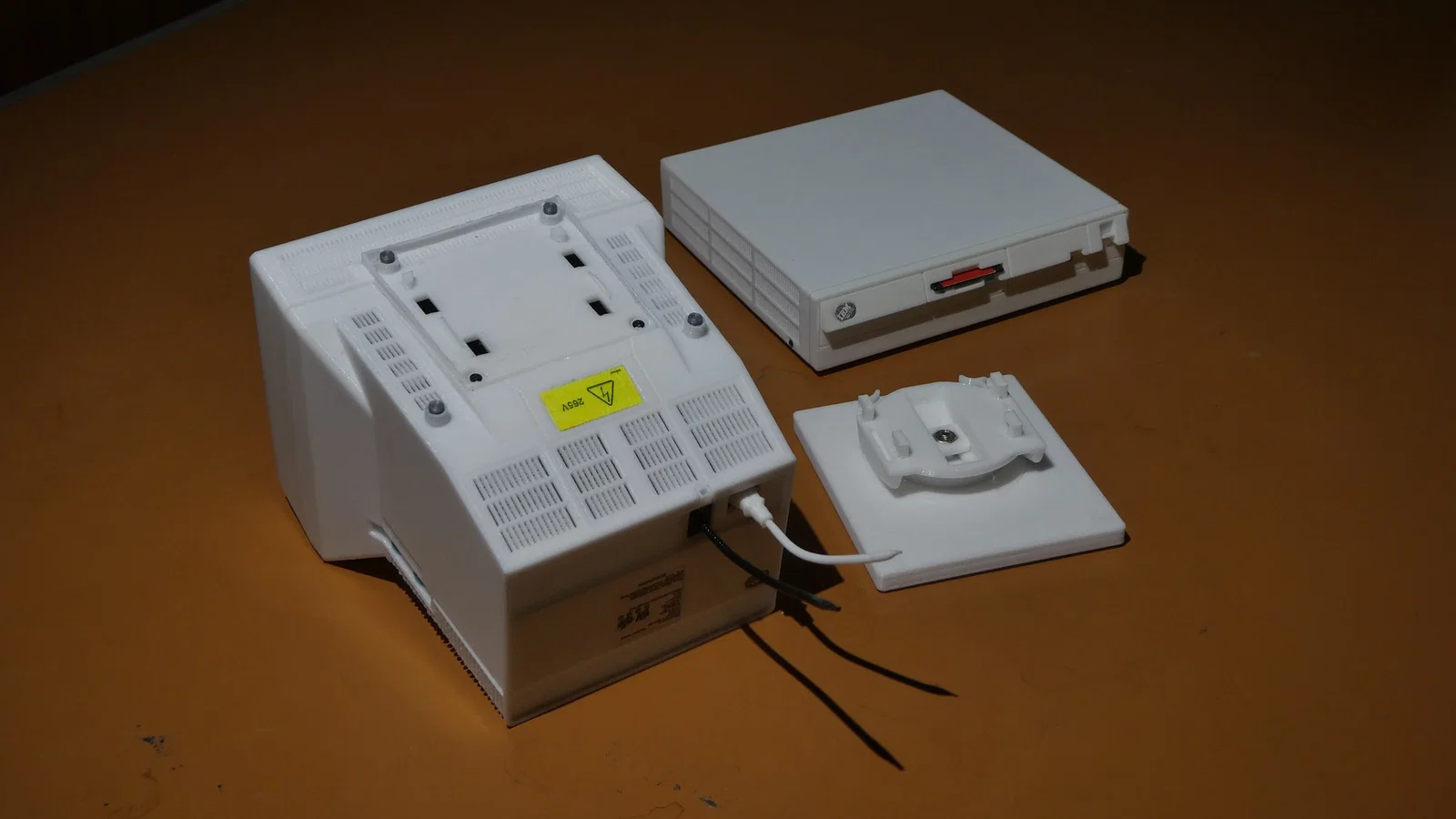

3. Chân đế xoay đã được sửa đổi một chút để có thể in 3D ở tỉ lệ 1:4.
4. Các lỗ vít được tăng từ 2.67 mm lên 3.20 mm để vừa với vít có đầu 3 mm (thường lấy từ điện thoại cũ).

CẢNH BÁO: Mô hình vẫn đang trong quá trình phát triển. Nếu bạn thấy lỗi không phải do in ấn, hãy báo trong phần bình luận.

Phụ kiện cần thiết:

• D2.85 L 10mm và đai ốc 6mm (M3): CHÂN ĐẾ (STAND).

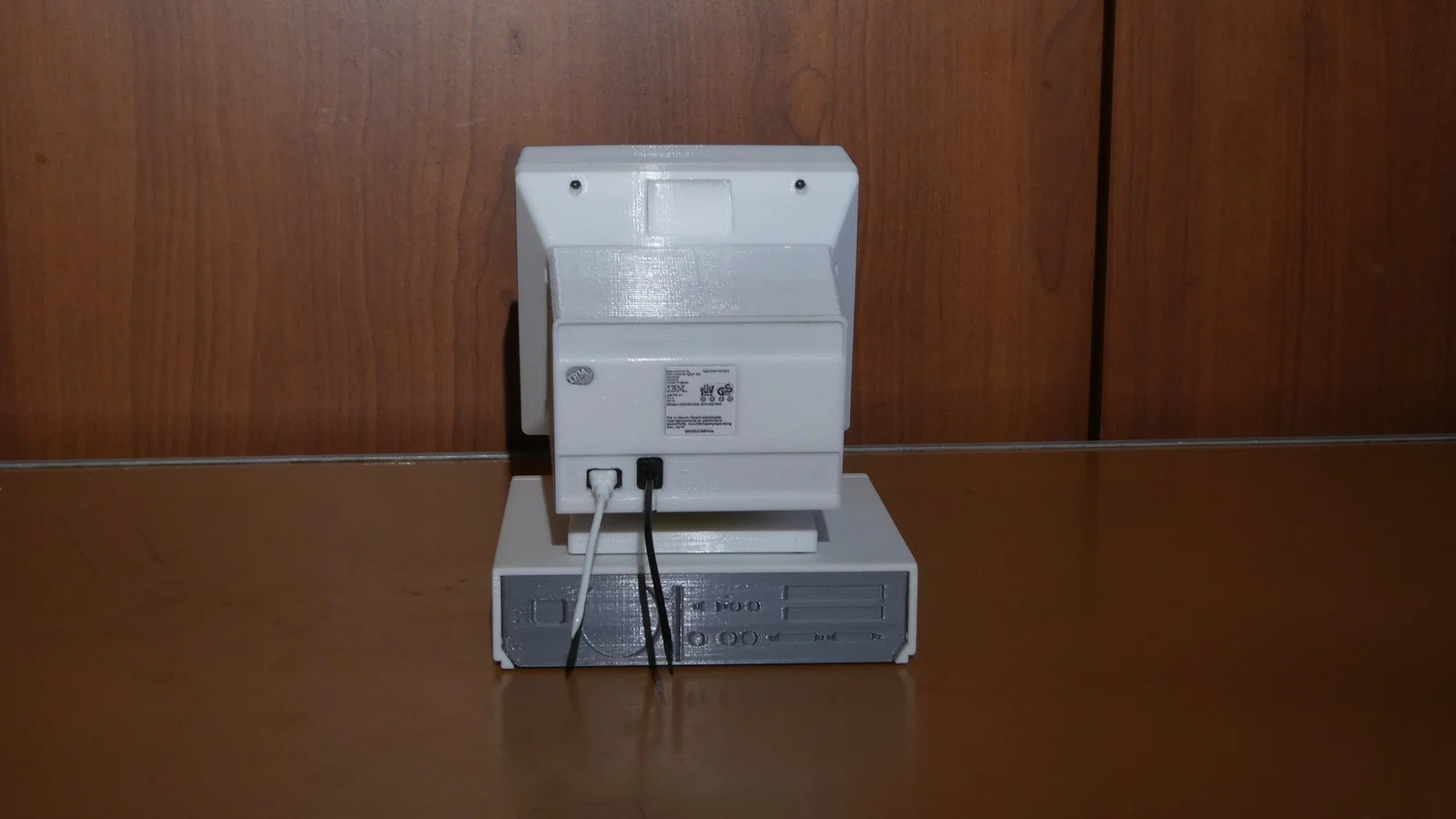

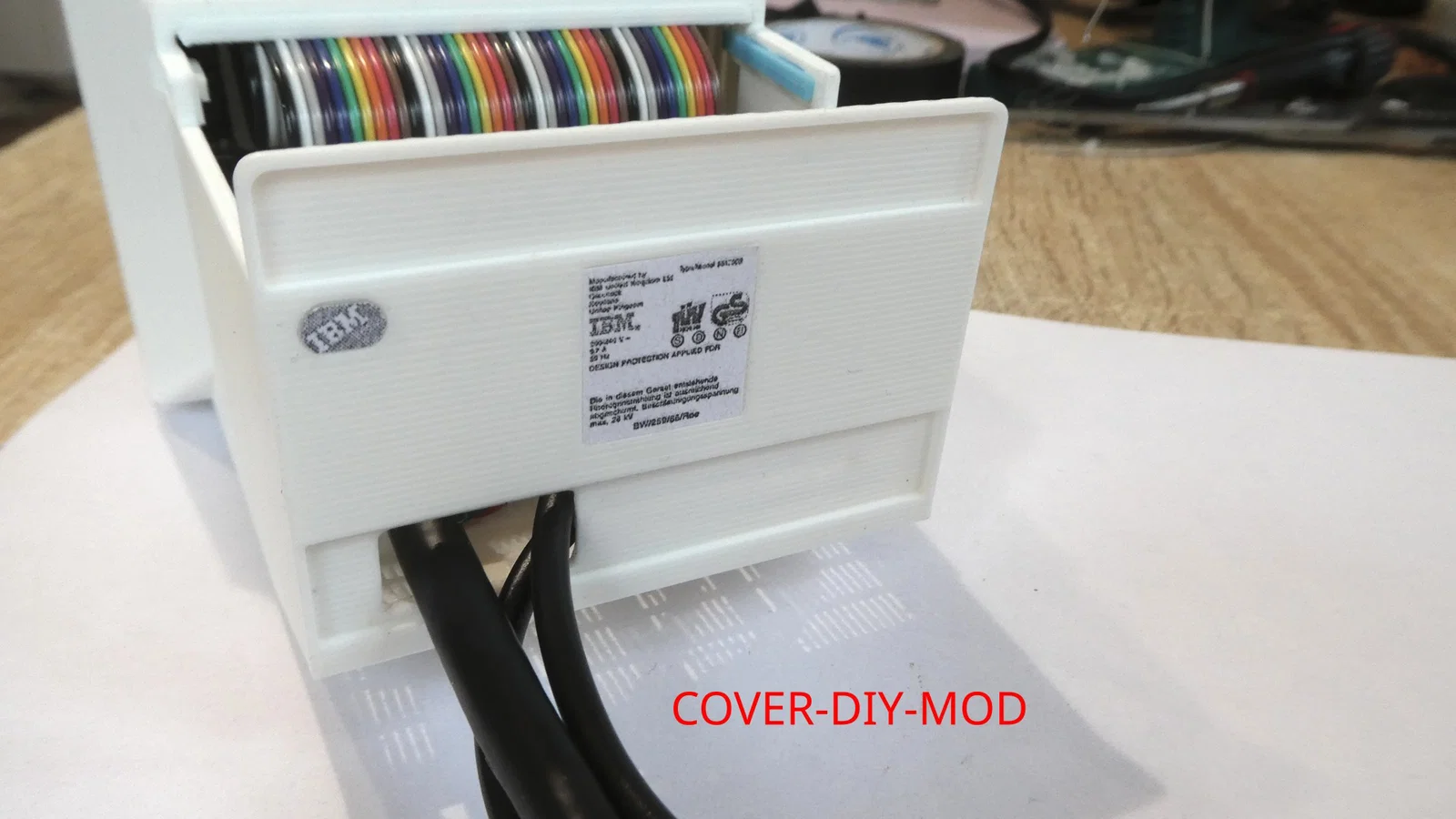

• D 1.7 L 7.7mm: VỎ (COVER), 2 vít mặt sau.
• D 1.4 L 3.5mm: MẶT TRƯỚC (FRONT), 2 vít dưới đáy.

Cài đặt in ấn:

(Phần chi tiết về các bộ phận như AC-PLUG, COVER, CRT, FRONT, v.v. được giữ nguyên định dạng hướng dẫn in chi tiết của tác giả)

Kích thước tem nhãn để in trên giấy (mm):

back-label: 16.1 x 17.35, back-logo: 6.75 x 4.67, bottom-label: 19.3 x 9.5, front-logo: 6.0 x 4.13, front-sn: 7.5 x 1.9.

Lời kết:

Luôn nhớ chia sẻ thành quả của bạn ở phần Makes. Tôi rất vui khi thấy những sản phẩm in chất lượng cao hơn cả bản gốc của tôi!
