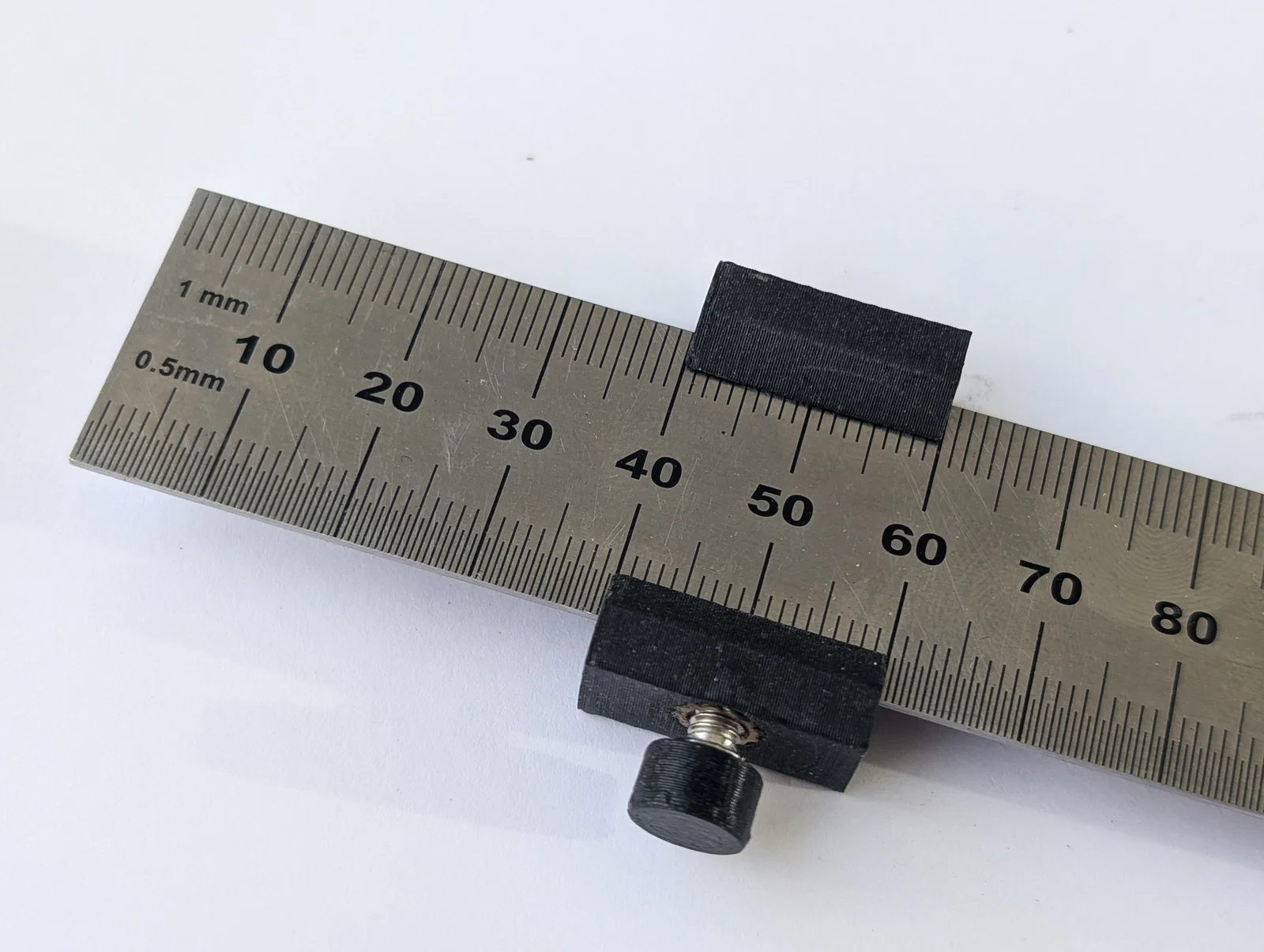

Chặn thước (Ruler stop block) cho thước lá thép

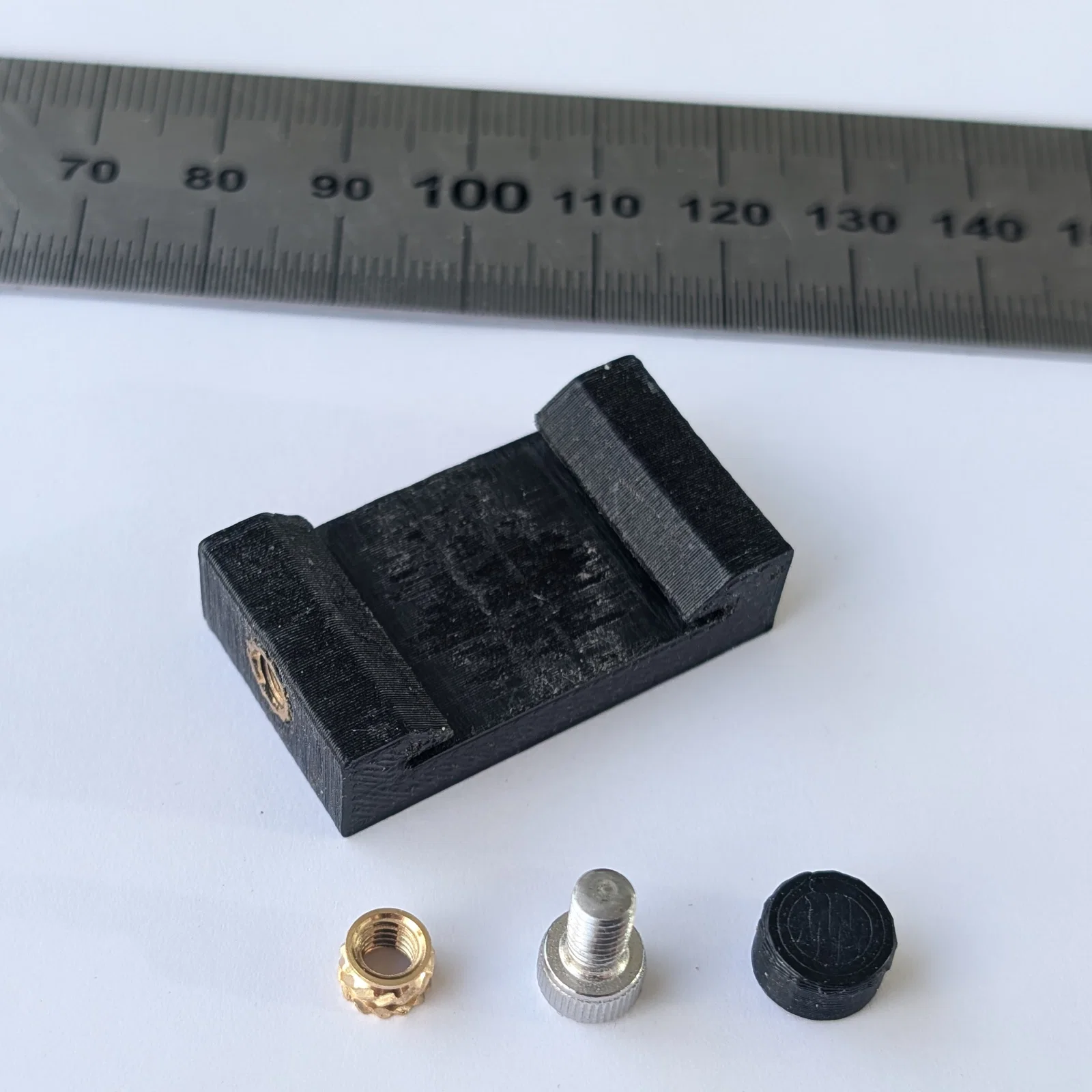

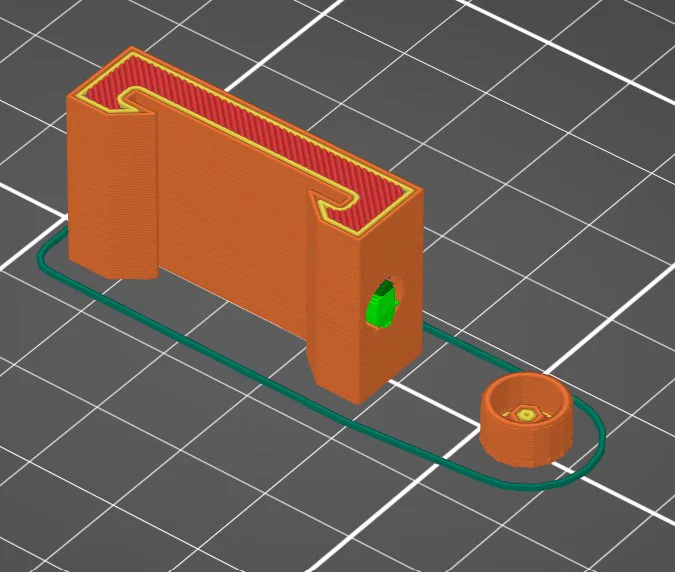

Để thực hiện các dự án mộc yêu cầu độ chính xác cao, mình thường dùng thước lá thép để đo đạc và đánh dấu: một cái chặn thước (stop block) nhỏ gọn là công cụ rất tiện lợi để lấy các kích thước lặp lại. Mình đặc biệt thích dùng thước thép của Rumold vì có nhiều kích thước khác nhau: Art. 323713 - 300mm / Art. 323715 - 450mm / Art. 323716 - 600mm / Art. 323719 - 1000mm. Tuy nhiên, cái chặn này cũng sẽ vừa với bất kỳ loại thước thép nào có kích thước tương đương. Nếu thước của bạn không nằm trong danh sách, hãy cho mình biết để mình cố gắng bổ sung thêm kích thước mới nhé. Cập nhật ngày 30-11-2024 Mình đã thêm vài file mẫu cho các kích thước thước lá khác nhau (chiều rộng x độ dày): 25x1mm, 26x1mm, 30x1mm, 35x1.2mm. In ấn: Mình in bằng nhựa ASA với đầu phun 0.6mm, chiều cao lớp in 0.2mm, 2 đường biên (perimeters), infill 20%. Chỉ cần thêm hỗ trợ (support) cho phần lỗ là đủ. Xem hình ảnh để biết hướng đặt vật thể khi in. Phần cứng: Một cây thước thép có kích thước tương ứng. Một tán cấy nhiệt (brass heat insert) M4, dày 4mm, đường kính 6mm. Một con ốc lục giác M4x8, hoặc bạn có thể cắt ngắn ốc dài hơn cho vừa. Lắp ráp: Làm sạch phần chặn thước để thước lá có thể trượt mượt mà trong khe. Ấn tán cấy nhiệt vào. Hãy đảm bảo đầu ốc không có cạnh sắc làm trầy xước thước. Dán nắp vặn nhỏ vào đầu ốc. Thân ái, Bart
