Nắp đậy dao cạo râu an toàn [Parametric]

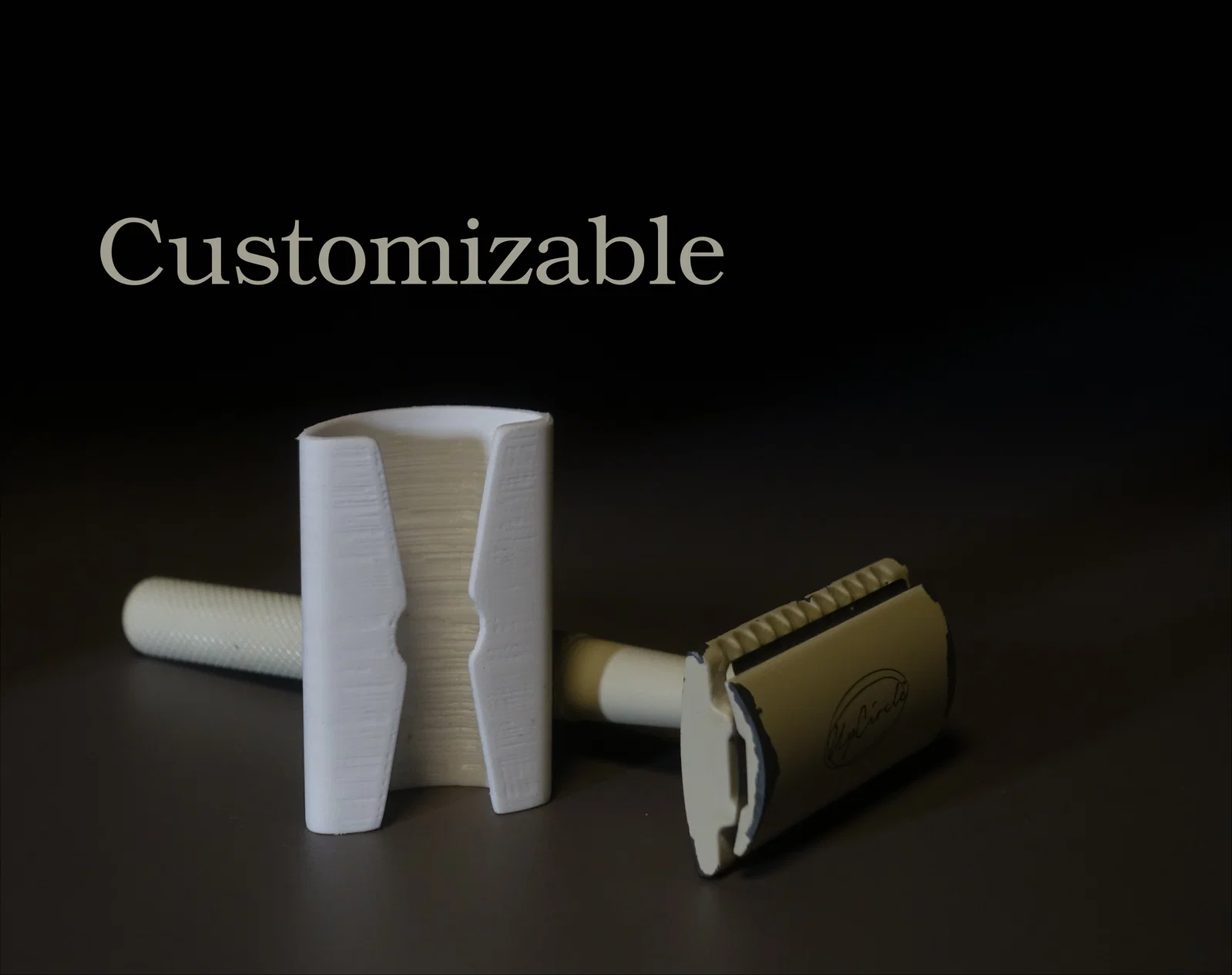

Đây là nắp đậy dành cho dao cạo râu an toàn (safety razor) của bạn.

Những lưu ý về thiết kế

Công năng

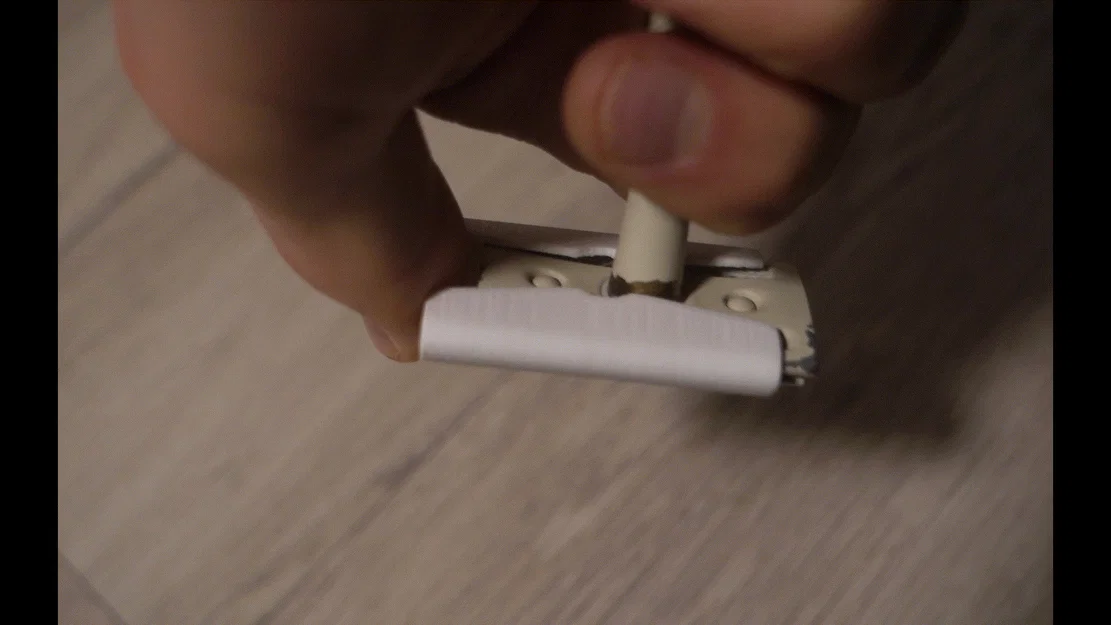

• Khớp chặt tại chỗ
• Vừa vặn hoàn hảo

Độ bền

• Phần vỏ có độ đàn hồi để khớp vào vị trí → không bị tập trung ứng suất tại các điểm nhỏ
• Không có các chi tiết dễ gãy

Khả năng in ấn

• Không có phần nhô ra (overhang) quá dốc
• Không có các trụ mỏng
• Vỏ đơn giản với độ dày đồng nhất

Hướng dẫn in

File STL cung cấp có độ dày vỏ 1.35mm, phù hợp với 3 perimeters ở độ rộng đùn nhựa tiêu chuẩn 0.45mm. Bạn có thể cần thêm brim để tăng độ bám dính trên bàn in. Độ cao lớp in (layer height) tùy thuộc vào bề mặt bạn mong muốn, mẫu in này cũng rất dễ chà nhám sau khi in xong.

Tùy chỉnh (Customize)

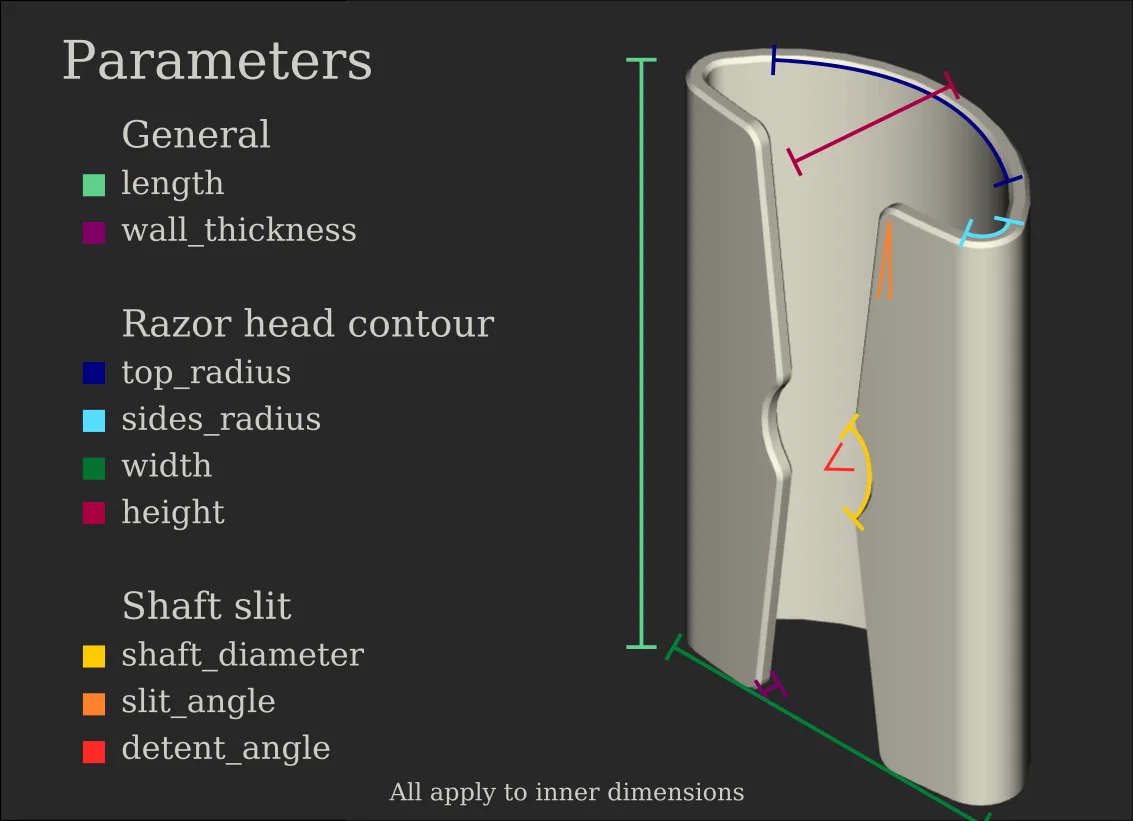

File STL đi kèm có các thông số kích thước (bên trong) như sau:

Thông tin chung

• length (chiều dài): 44mm
• wall_thickness (độ dày thành): 1.35mm

Cấu trúc đầu dao cạo

• top_radius (bán kính đỉnh): 14.75mm
• sides_radius (bán kính cạnh): 1.5mm
• width (chiều rộng): 25.5 mm
• height (chiều cao): 10 mm

Khe cắm cán dao

• shaft_diameter (đường kính cán): 9.4 mm
• slit_angle (góc khe): 7 độ
• detent_angle (góc hãm): 40 độ

(Đã xác nhận lắp vừa: Mühle COMPANION)

Nếu kích thước này không vừa với dao cạo của bạn, hãy thay đổi thông số:

Bạn cần cài đặt FreeCAD (phần mềm miễn phí và mã nguồn mở, Tải về tại đây)

• Tải file "razorcap.FCStd" và mở bằng FreeCAD
• Nhấp đúp chuột vào “parameters” trong bảng cây bên trái
  • Một bảng tính sẽ hiện ra
  • Chỉnh sửa các thông số theo ý muốn
• Chọn model (“Chamfer” trong bảng cây)
• Xuất file stl: Chọn “File” → “Export” và chọn định dạng stl trong hộp thoại.

Hãy cân nhắc đăng tải thành quả (make) của bạn lên để ghi chú lại các thông số áp dụng cho từng loại dao cạo, điều này sẽ giúp người khác tiết kiệm thời gian và vật liệu đấy:)
