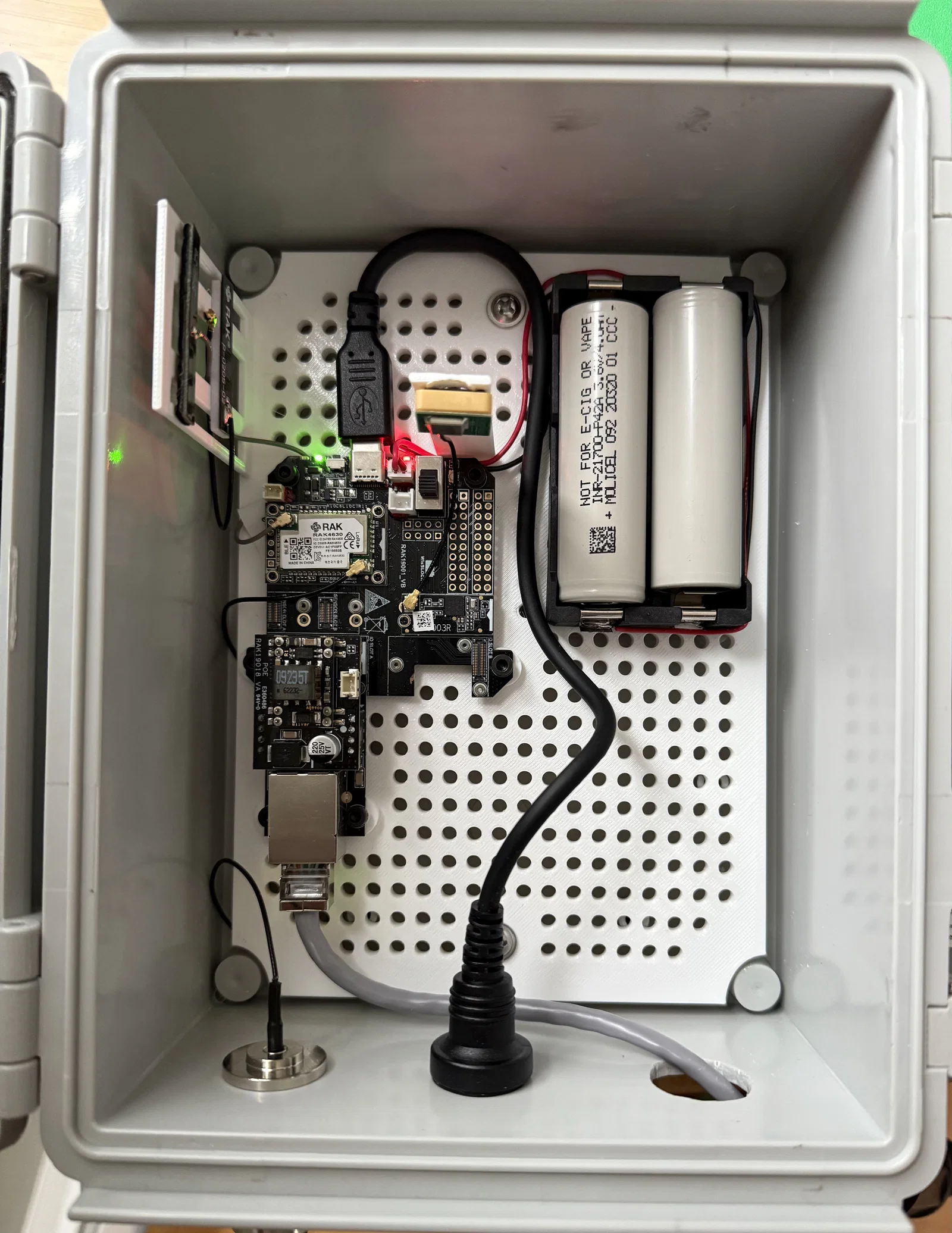

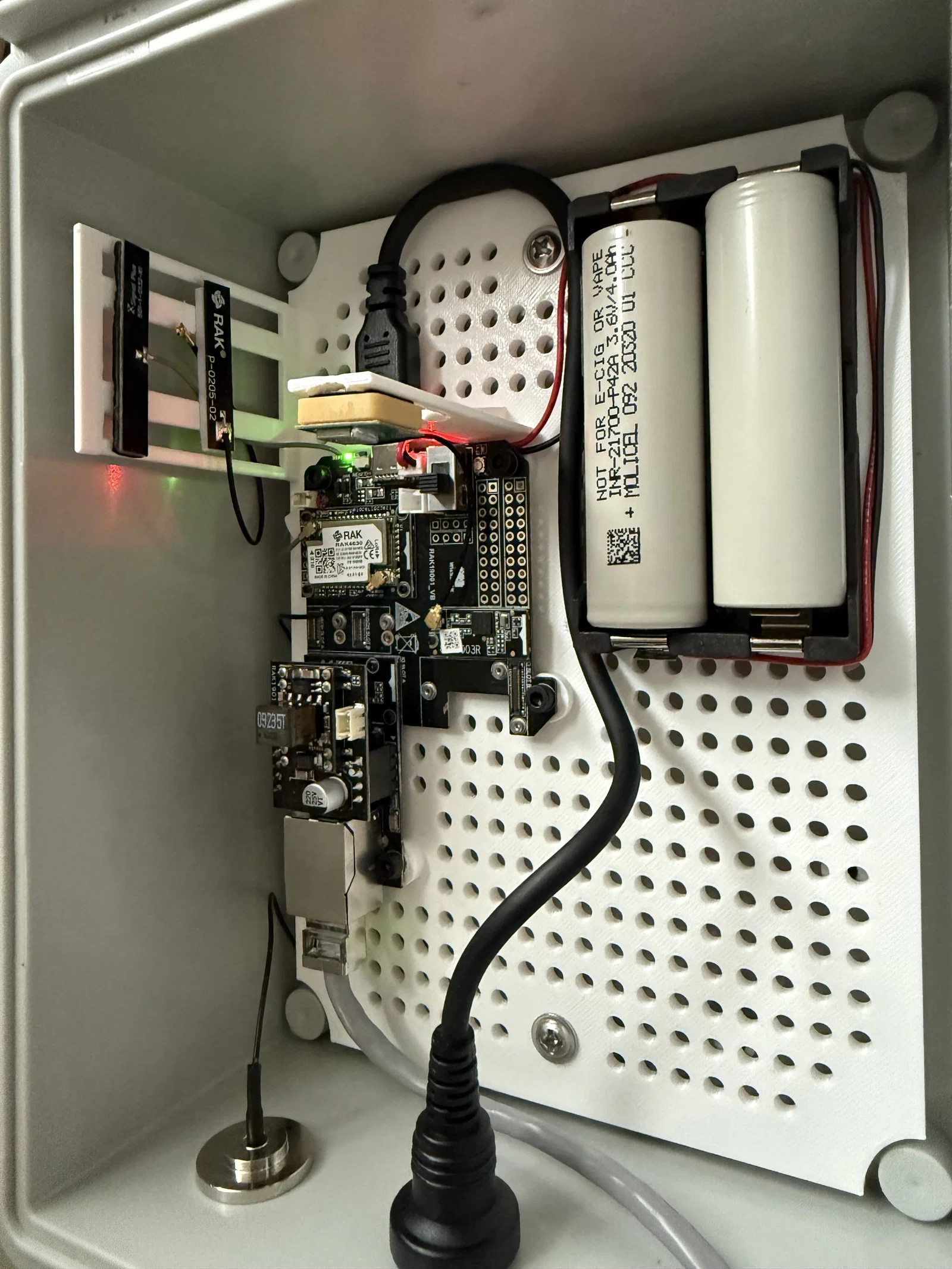

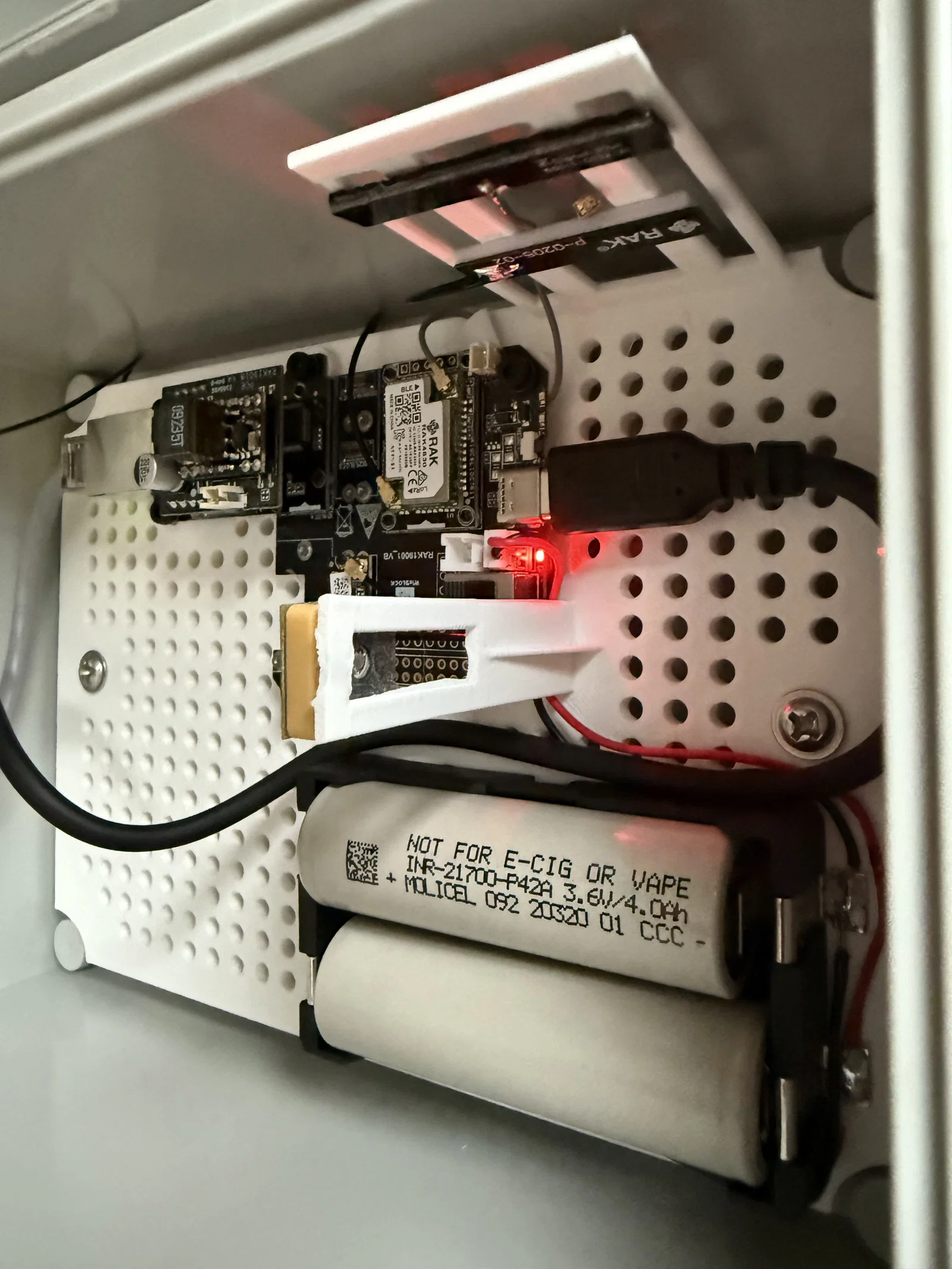

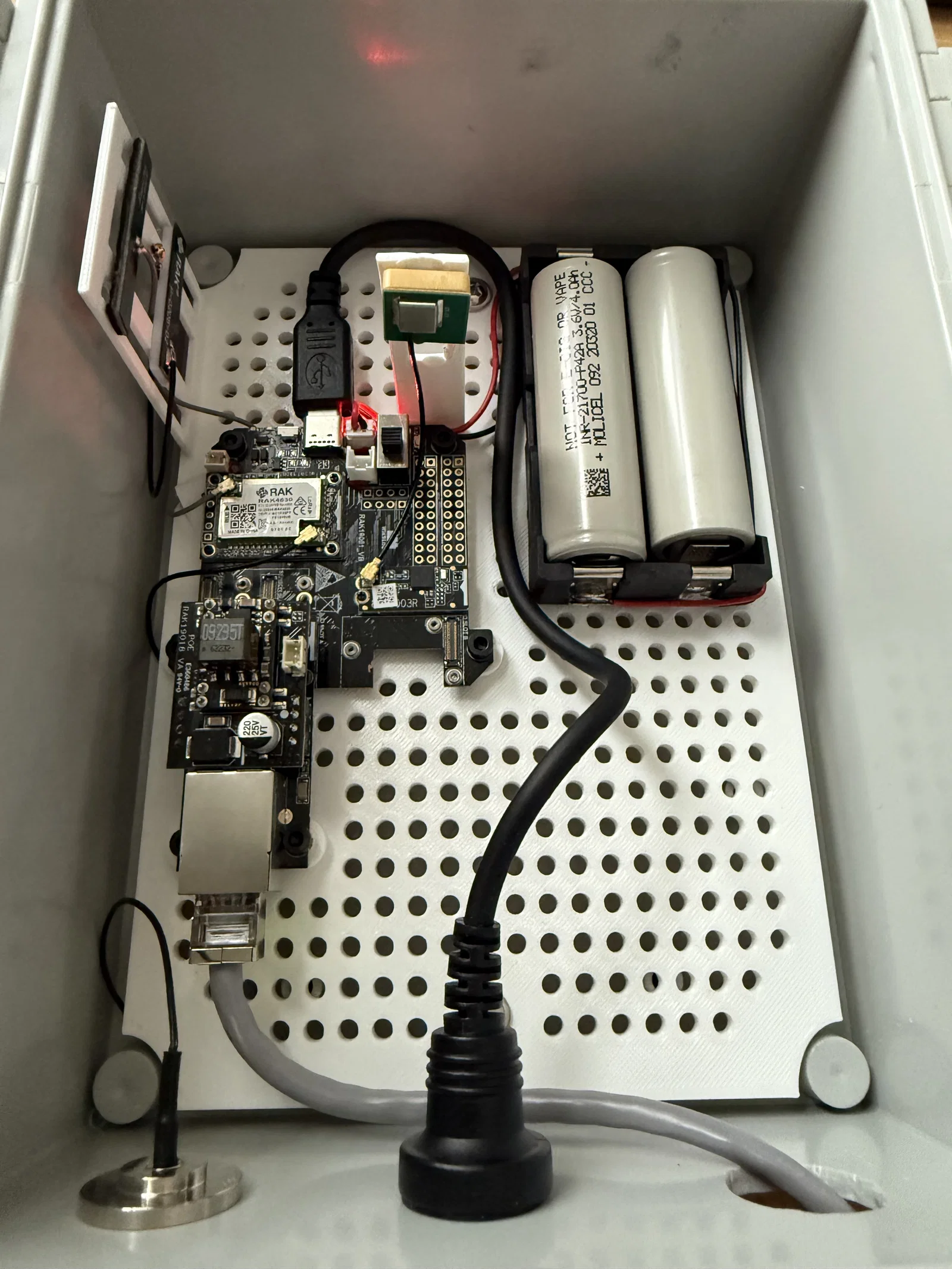

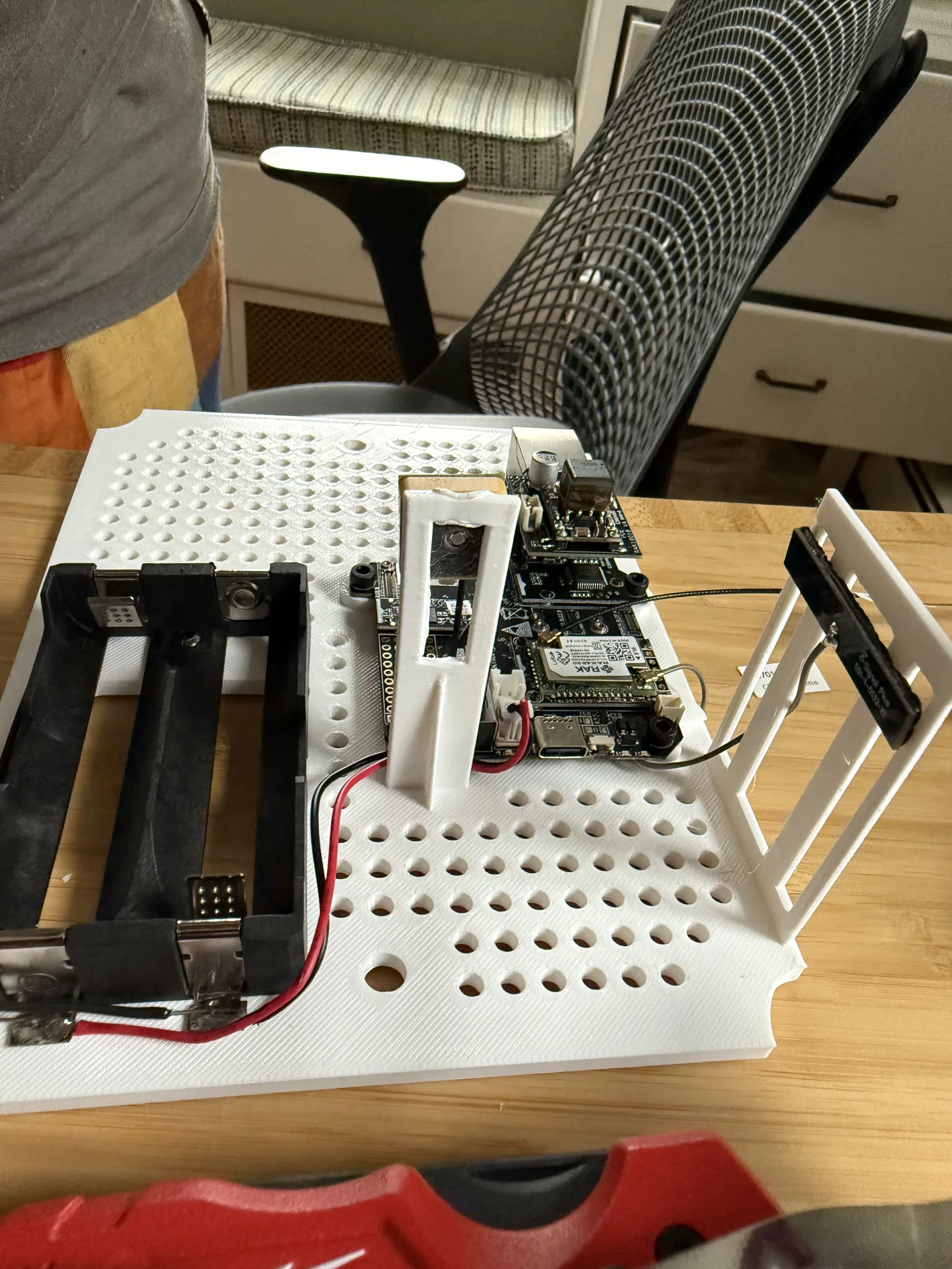

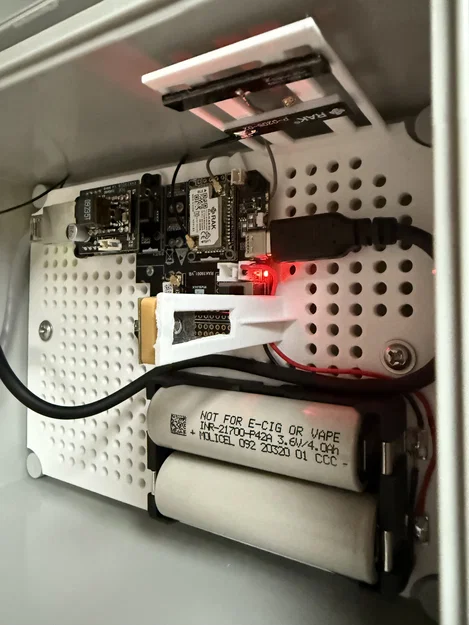

Đế gắn Meshtastic RAK19001, Ethernet RAK13800, PoE RAK19018 cho hộp chống nước IP67

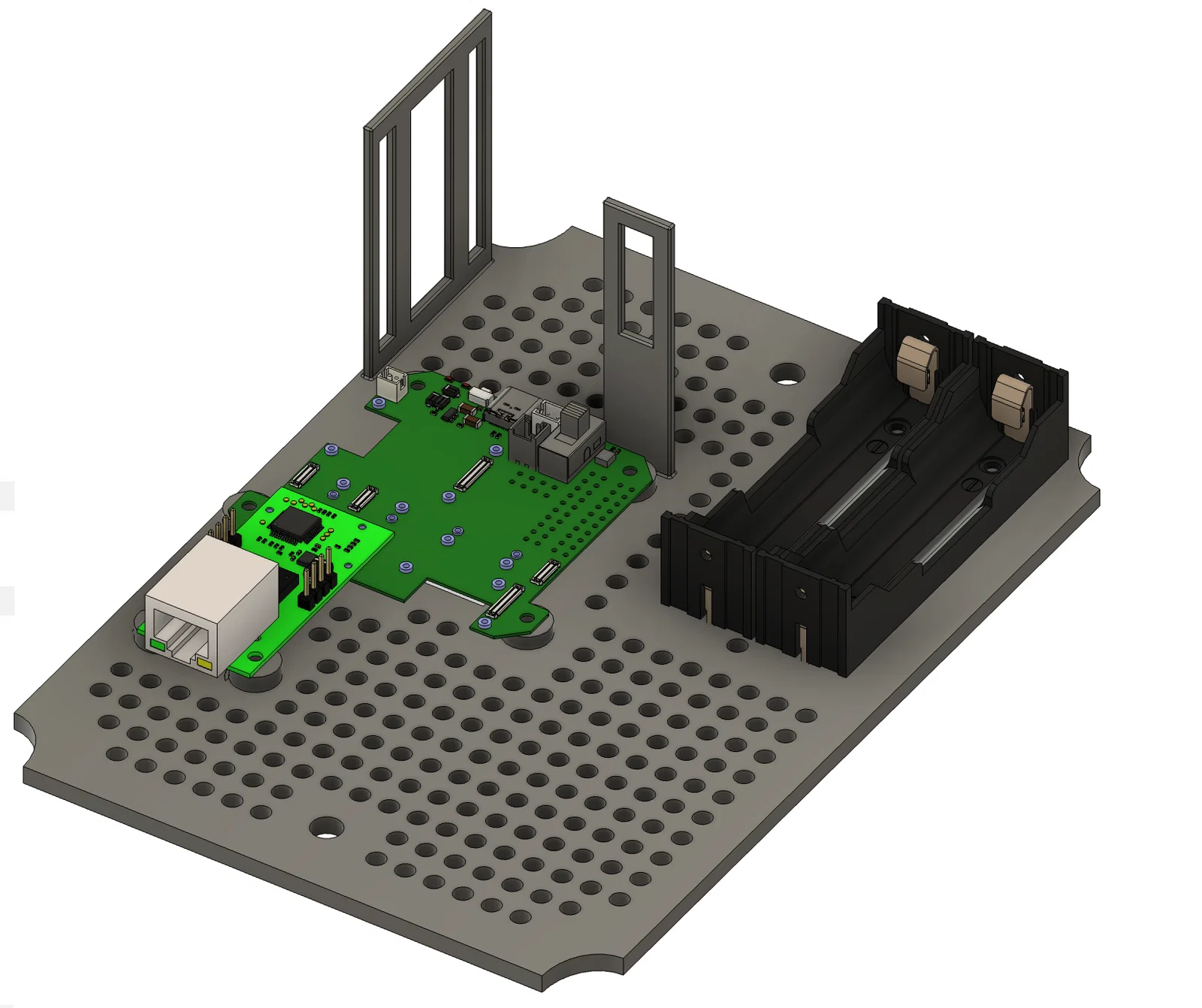

Lưu ý: Chân cắm (PIN) của Ethernet Module không khớp như mình dự kiến ban đầu, nên mình đã dùng dao cắt bỏ hai trụ giữ (standoff) bên dưới. Mình có cố gắng điều chỉnh lại trong file .STEP nhưng chưa qua kiểm chứng, khả năng cao là sẽ thấp hơn dung sai cần thiết cho heatset. Tuy nhiên, thực tế thì nó vẫn hoạt động ổn với mình :)

Khuyến khích in bằng loại nhựa chịu nhiệt tốt như PETG, hoặc ASA/ABS.

Mình dùng thiết lập: 3 lớp tường (walls), 15% infill dạng gyroid và in ở tốc độ 50% trong đêm (~5 tiếng). Con P1S của mình xử lý phần bắc cầu (bridges) rất tốt kể cả với PLA ở tốc độ 100% khi thử nghiệm, việc giảm tốc độ có lẽ không cần thiết nhưng dùng cho PETG thì vẫn rất ổn.

Các lỗ bắt vít không theo khoảng cách cố định nhưng hoàn toàn dùng được loại heat set insert mà mình đã dùng cho các trụ giữ.

Danh sách linh kiện (BOM) Meshtastic

Từ RAK

• WisBlock Meshtastic Starter Kit | Bộ Kit cơ bản RAK4631 Meshtastic cho LoRa
• Chọn: RAK19001 Base Board - RAK13800 Ethernet Module - RAK19018 PoE module - 900MHz cho US915/AU915/KR920/AS923
• GNSS GPS Location Module u-blox ZOE-M8Q | RAK12500
• Đầu nối Antenna iPEX sang N-Type
• Dây cáp kết nối pin/bộ 5 pin

Từ Rokland - Antenna được Meshtastic khuyên dùng

• Antenna 5.8 dBi N-Male Omni 915 MHz ngoài trời cho RAK Miner & Meshtastic
• Băng keo chống nước Rokland RokTape - Silicone tự dính
• Pin Molicel INR-21700-P42A 4200mAh 45A 3.7V 21700 dùng thời tiết lạnh
• Cáp đồng trục nối dài antenna 3 ft N-Male sang N-Female RFC-400
• Đầu nối cáp Ethernet (Gland) RAKwireless mã SKU 920069 (Mình khuyên bạn nên chọn loại khác vì loại này chỉ ren riêng cho vỏ của họ và không có gioăng hay đai ốc ở mặt kia).

Từ Amazon (Bạn có thể mua rẻ hơn từ AliExpress hoặc nơi khác)

• Hộp nhựa kỹ thuật IP67 chống nước 220×170×110mm
• Giá đỡ Antenna gắn tường
• Khay chứa 2 pin 21700
• Cổng USB-C bulkhead (để nâng cấp firmware)
• Heat set insert đồng ruthex M3, 100 cái
