Hộp đựng cọ cạo râu du lịch kèm giá đỡ V2 (có thể tùy chỉnh)

Mình muốn thiết kế một món đồ nhỏ gọn và dễ sử dụng hơn so với mẫu hộp đựng cọ cạo râu tích hợp giá đỡ phiên bản đầu tiên.

Kết quả là:

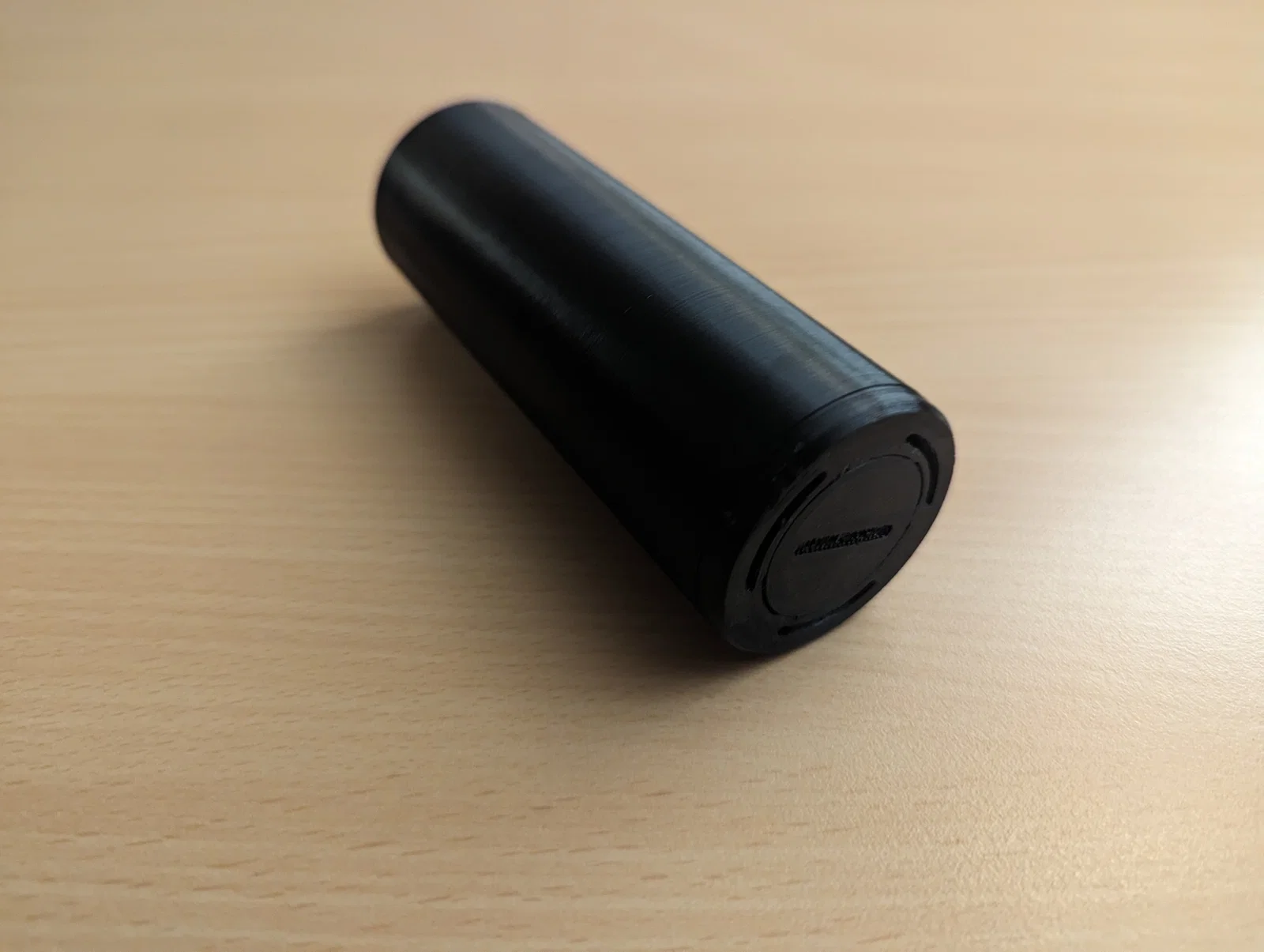

• Hộp nhỏ gọn hơn một chút.

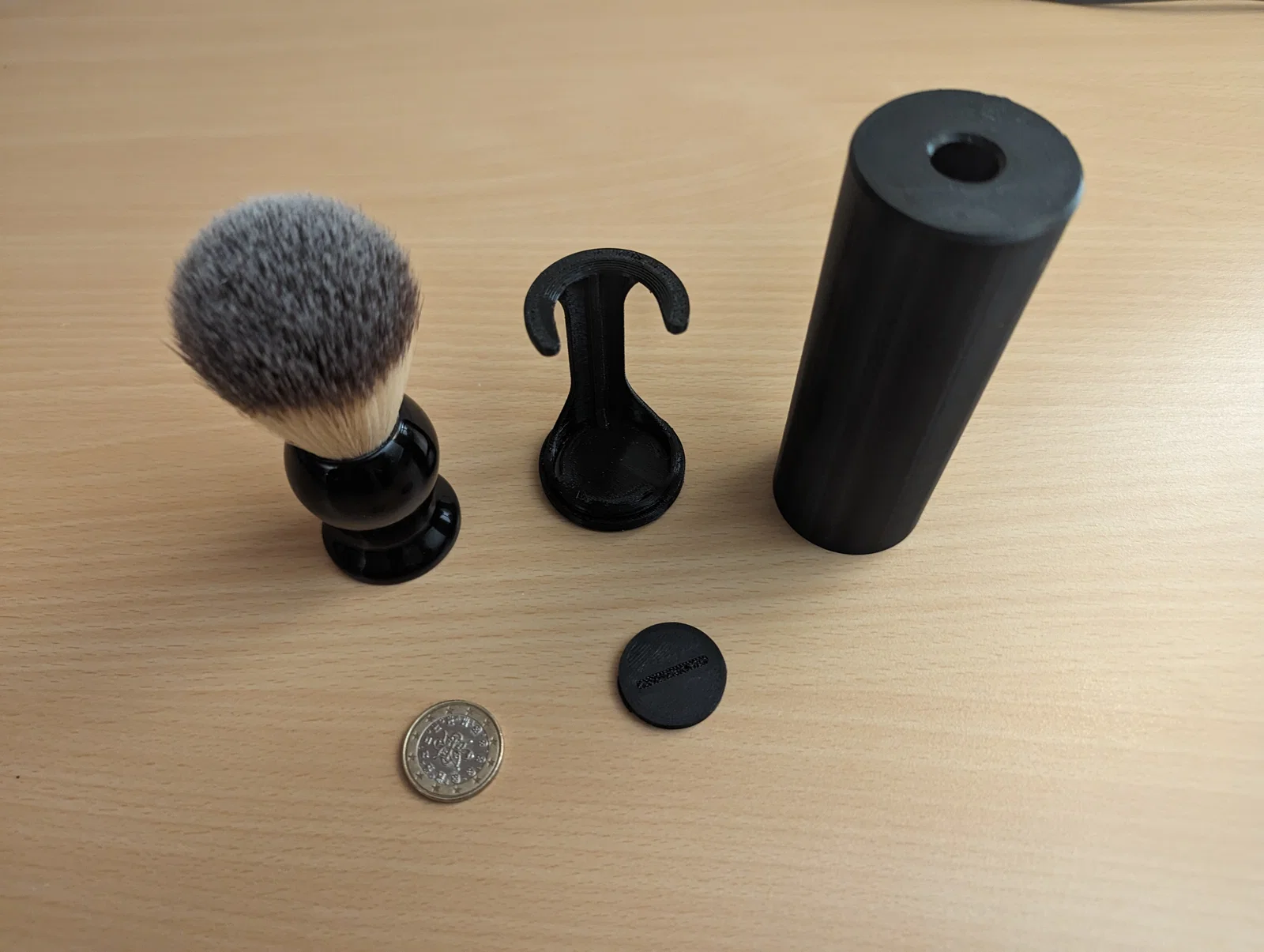

• Có phiên bản giá đỡ cho phép chèn thêm đồng xu 1€ để tăng trọng lượng, giúp việc lấy cọ ra dễ dàng hơn mà không bị lật giá đỡ.
• Không cần phải suy nghĩ xem nên vặn hay tháo kẹp bộ phận nào trước để đóng mở hộp, chỉ cần vặn ren là được.

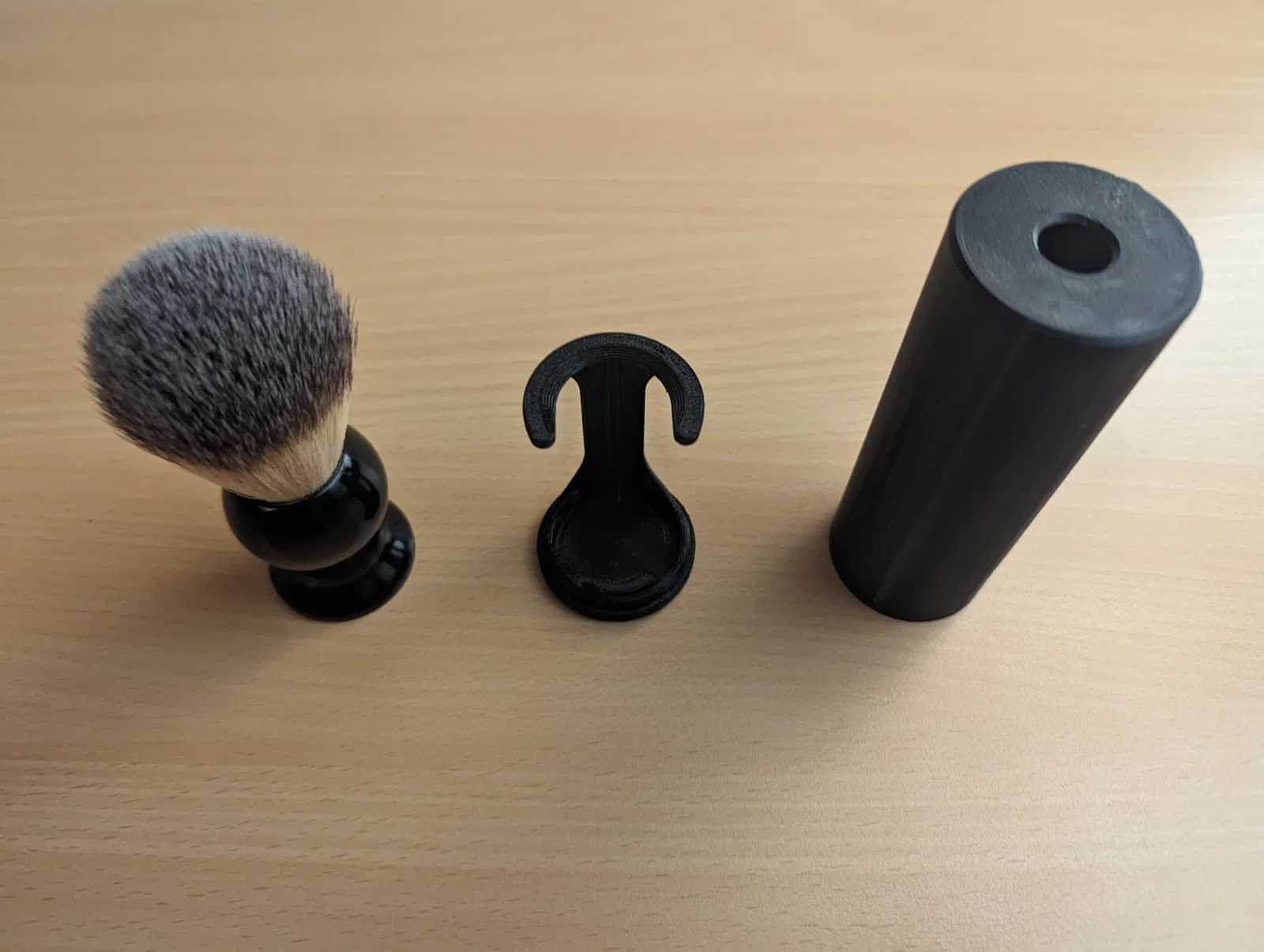

• Khả năng tương thích rộng hơn vì cọ sẽ đặt trên giá đỡ ở phần nút thắt (knot), vốn có kích thước khá tiêu chuẩn. Mình đã đính kèm nhiều kích thước hộp khác nhau như chi tiết bên dưới, nhưng bạn cũng có thể dùng file Fusion 360 (.f3d) để tùy chỉnh mẫu theo ý thích.

In ấn

Mình đã in bằng nhựa PETG vì nó chịu ẩm tốt hơn theo thời gian, nhưng mình tin dùng PLA vẫn ổn. Mình đã in thành công với chiều cao lớp in (layer) 0.1mm hoặc 0.2mm.

Không cần hỗ trợ (support) cho phần nắp hoặc nắp đậy đồng xu (nếu bạn in phiên bản có đối trọng), tuy nhiên bắt buộc phải có support cho giá đỡ, các cánh tay và khoang chứa đồng xu.

Bảng kích thước

Mô hình đã được mình cộng thêm dung sai (tolerance) cho các kích thước cọ này. Ví dụ, cho phần knot là 3mm, nên với đường kính 21mm thì khoảng cách giữa các cánh tay thực tế là 24mm.

Vì mình chỉ có 1 cây cọ cạo râu để thử nghiệm, nên rất mong nhận được phản hồi về kích thước từ các bạn! Nếu bạn đã in, hãy chia sẻ kích thước bạn đã chọn để giúp ích cho những người khác nhé ;-)

Kích thước có thể tùy chỉnh

Các kích thước chính bạn có thể thay đổi trong file Fusion 360 bao gồm:

• Đường kính nút thắt (Knot diameter)
• Chiều cao lông cọ (Loft)
• Đường kính cán (Handle diameter)
• Chiều dài cán (Handle length)

Mình đã thêm dung sai nên bạn chỉ cần nhập chính xác các thông số đo được.

Những lưu ý trước khi in:

• Kiểm tra đường kính để đảm bảo vẫn đủ lớn cho khoang chứa đồng xu trên phiên bản giá đỡ có đối trọng.
• Kiểm tra ren trên giá đỡ và nắp xem có khớp không (về lý thuyết thì sẽ ổn).

Chúc các bạn in ấn vui vẻ!
