Bộ chuyển đổi quạt 120mm và ống thông gió hông cho Qidi Plus 4

Đây thực chất là hai bản mod gộp làm một.

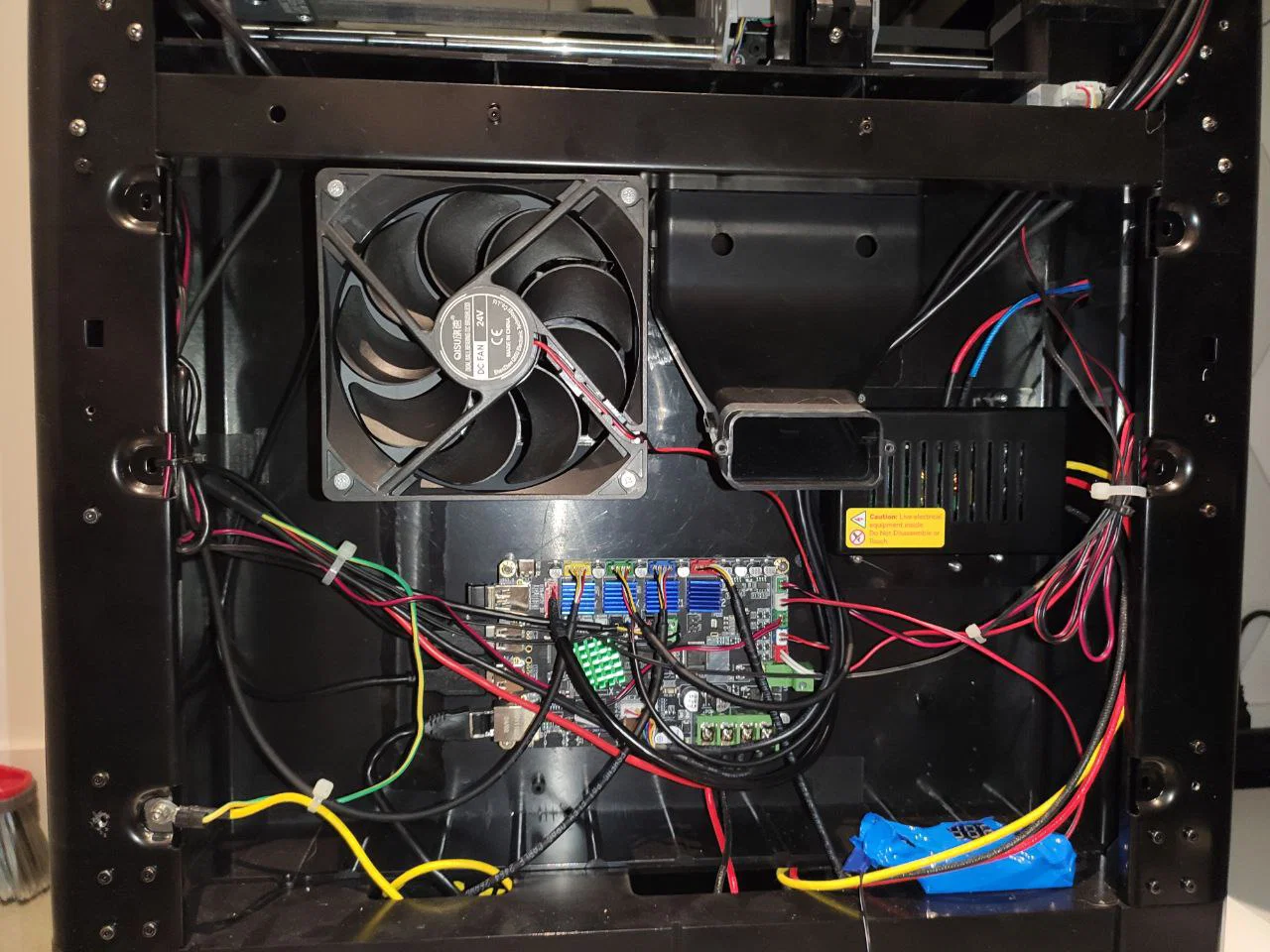

Đầu tiên là việc thay quạt 80mm mặc định bằng quạt 120mm, giúp máy hoạt động hiệu quả hơn và êm hơn rất nhiều.

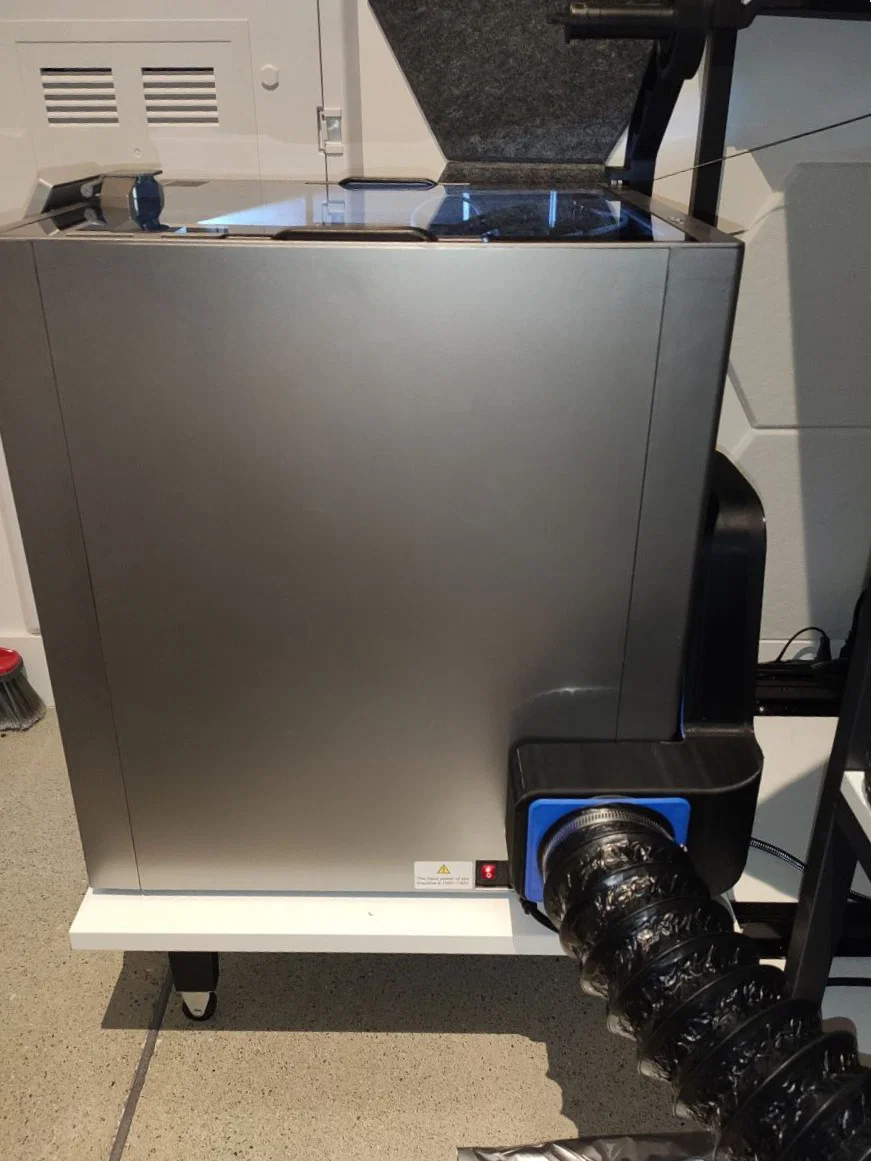

Bản mod thứ hai là gắn ống thông gió từ bên hông máy in.

Cách này rất hữu ích đối với trường hợp của mình vì vị trí đặt máy in khá đặc thù, bị hạn chế không gian ở phía sau (chỉ còn khoảng 60mm).

Thông tin in ấn:

• Tất cả các bộ phận (trừ lưới quạt bên trong) đều được in bằng nhựa PETG.

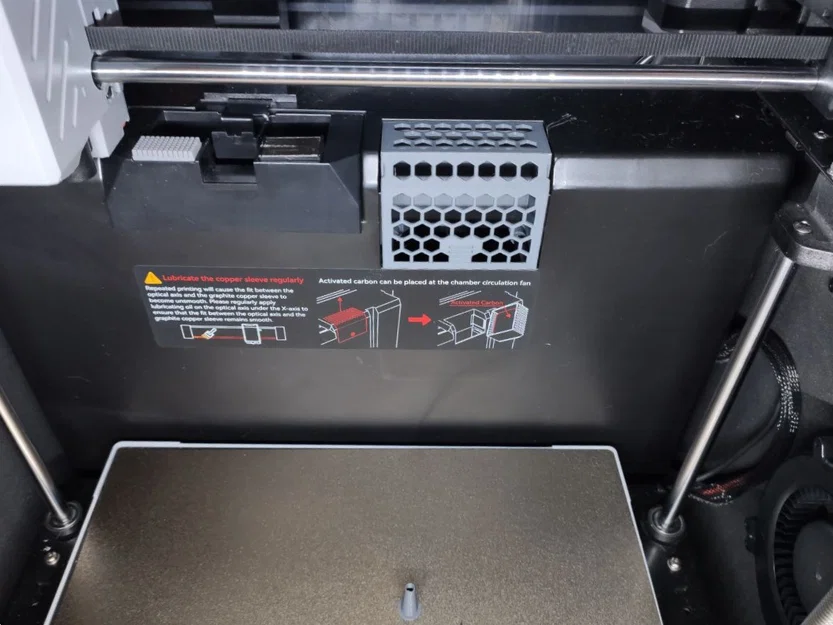

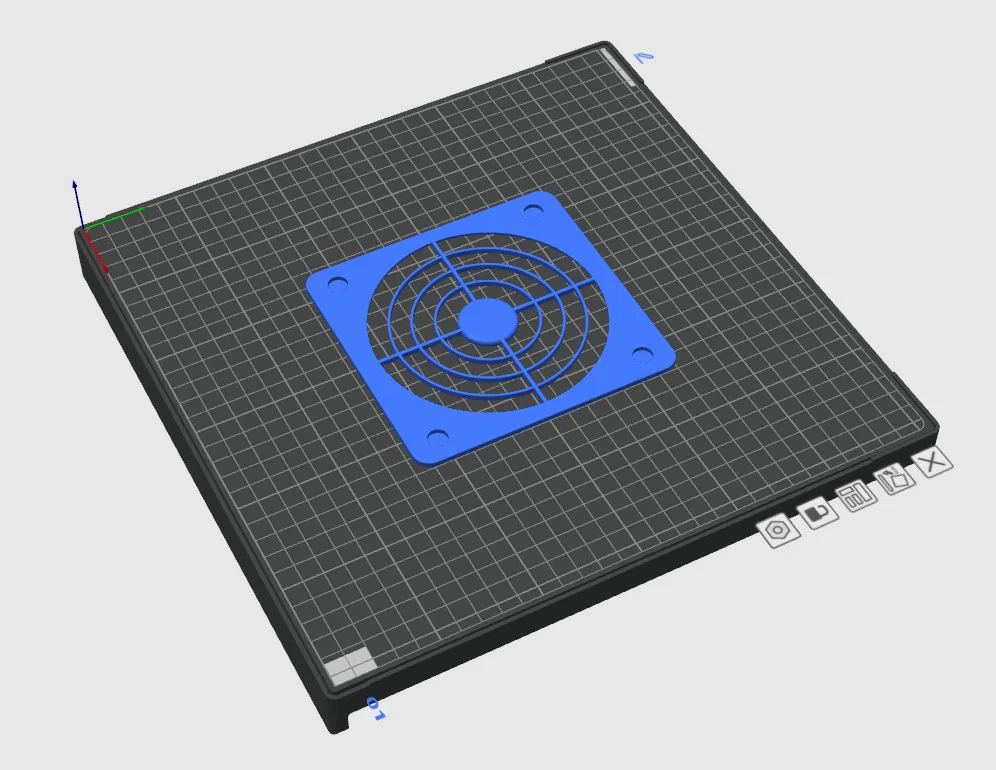

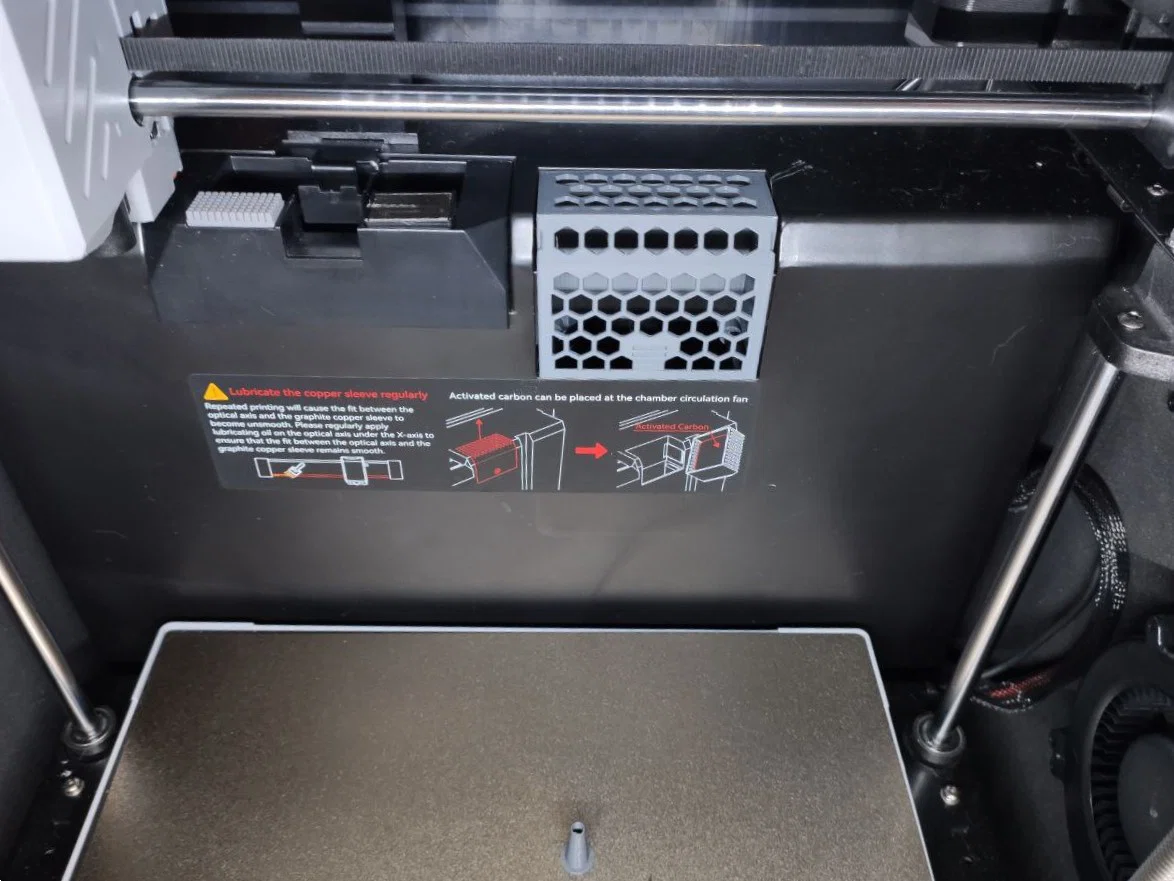

• Lưới quạt bên trong được in bằng nhựa ASA.

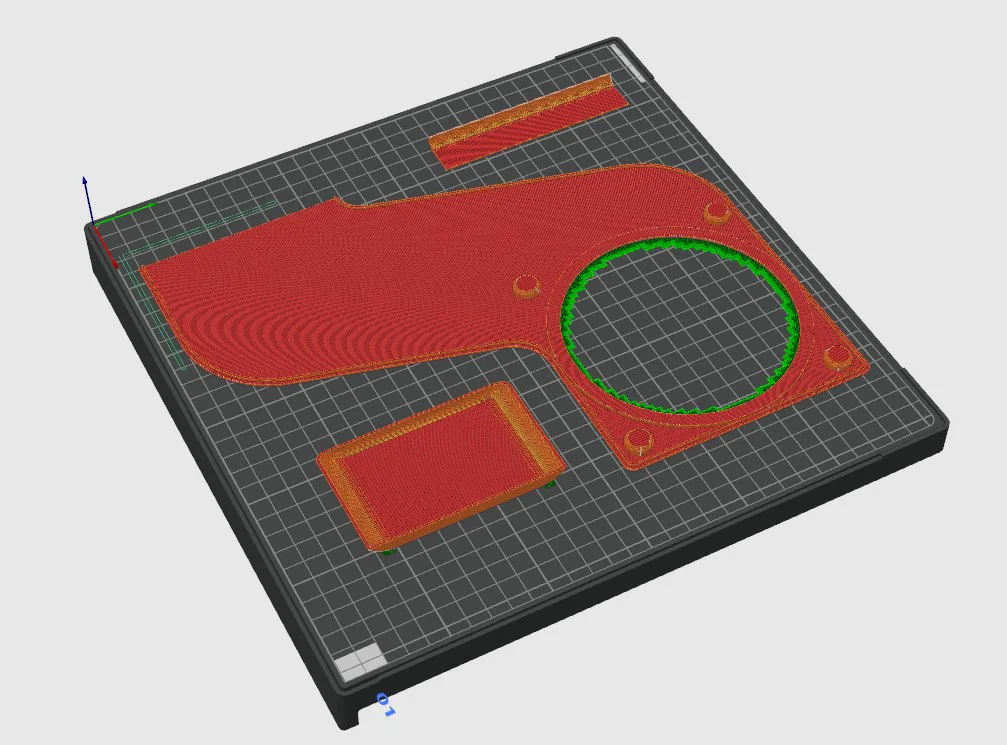

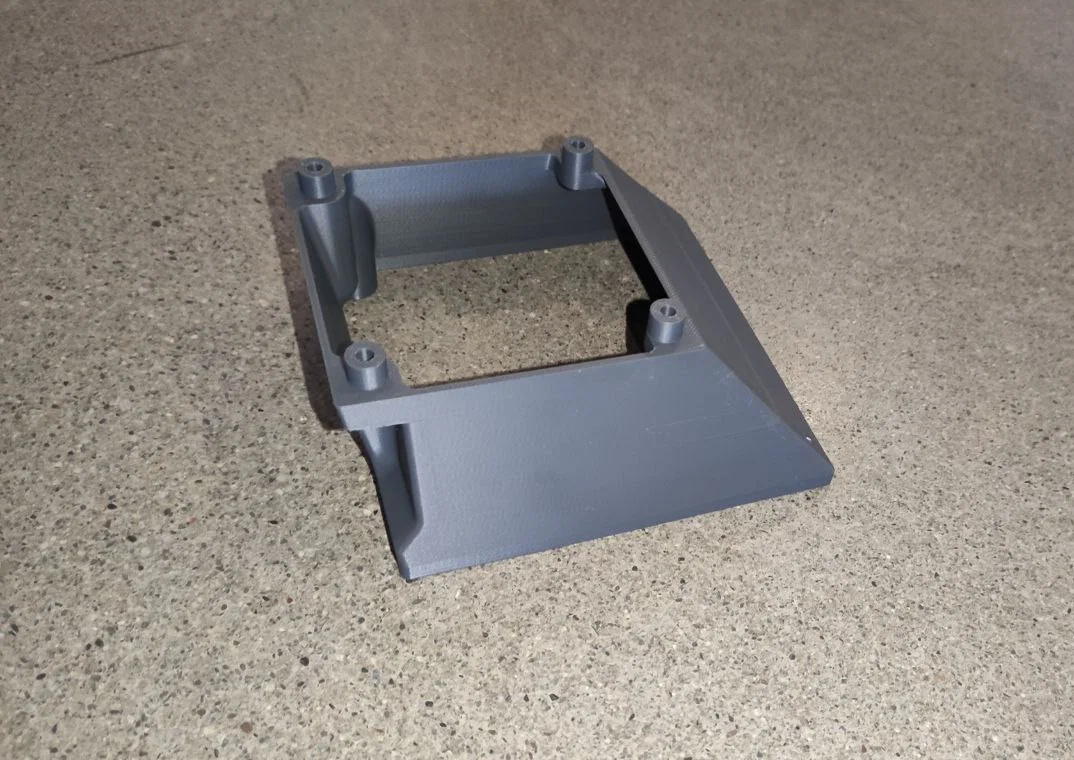

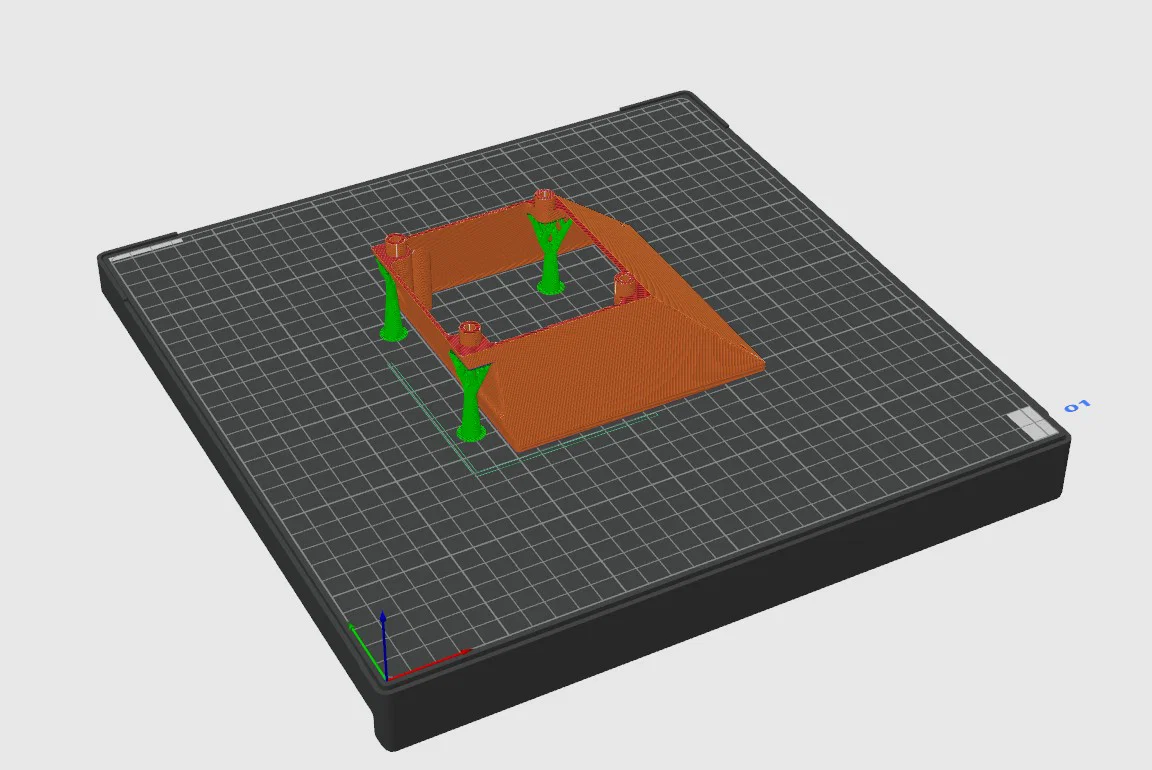

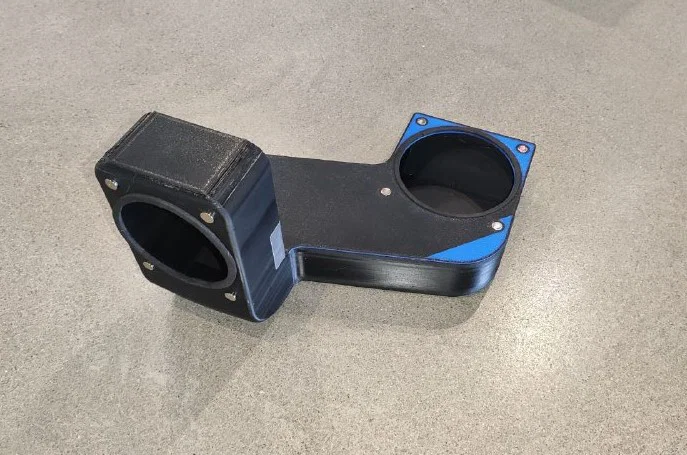

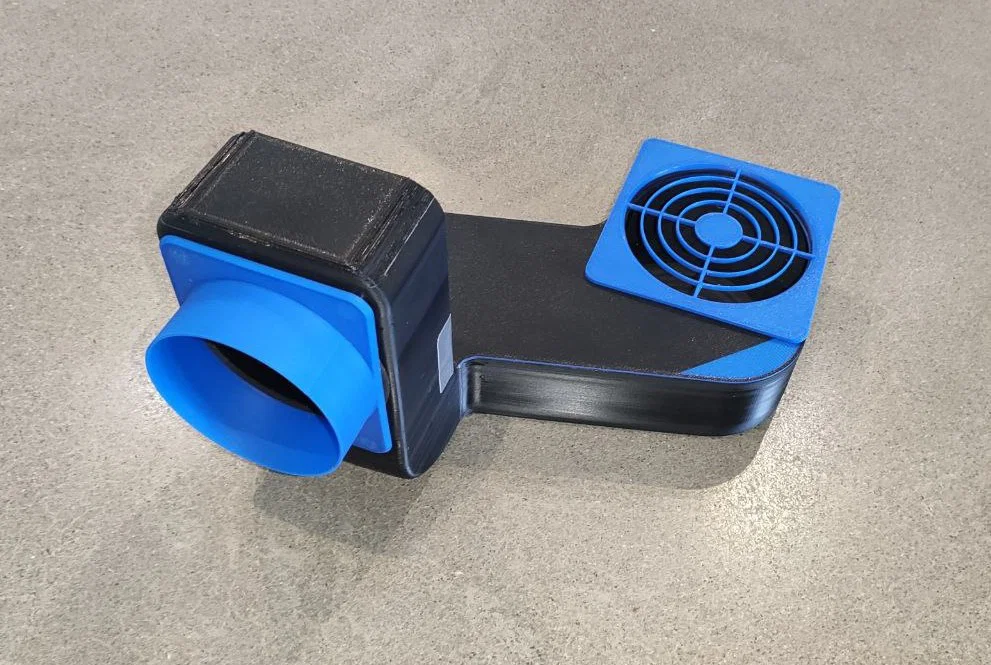

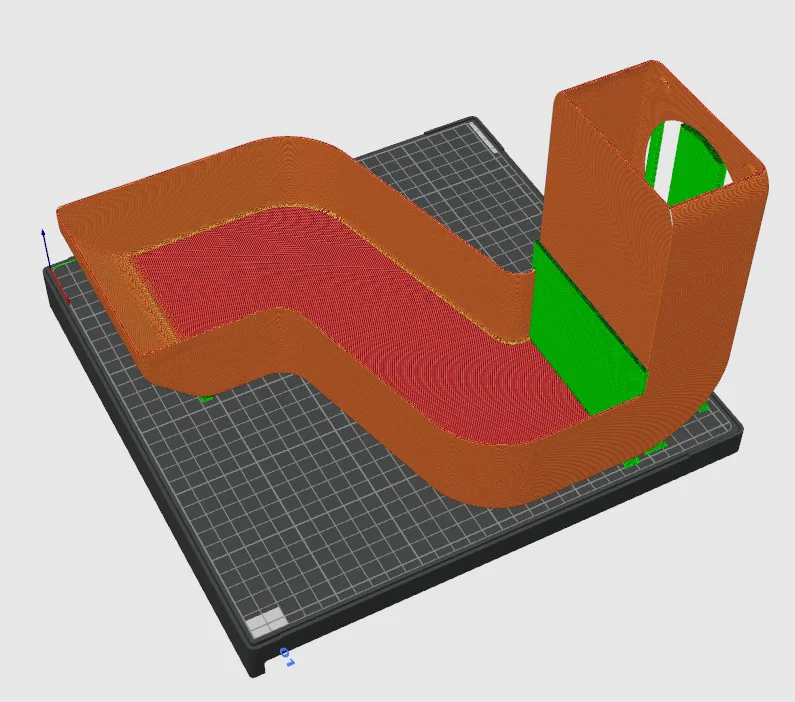

• Bộ chuyển đổi ống dẫn bên hông được chia làm 4 phần để dễ in hơn, vì nếu in nguyên khối sẽ cần rất nhiều support. Cả 4 phần này được gắn kết lại với nhau bằng keo.

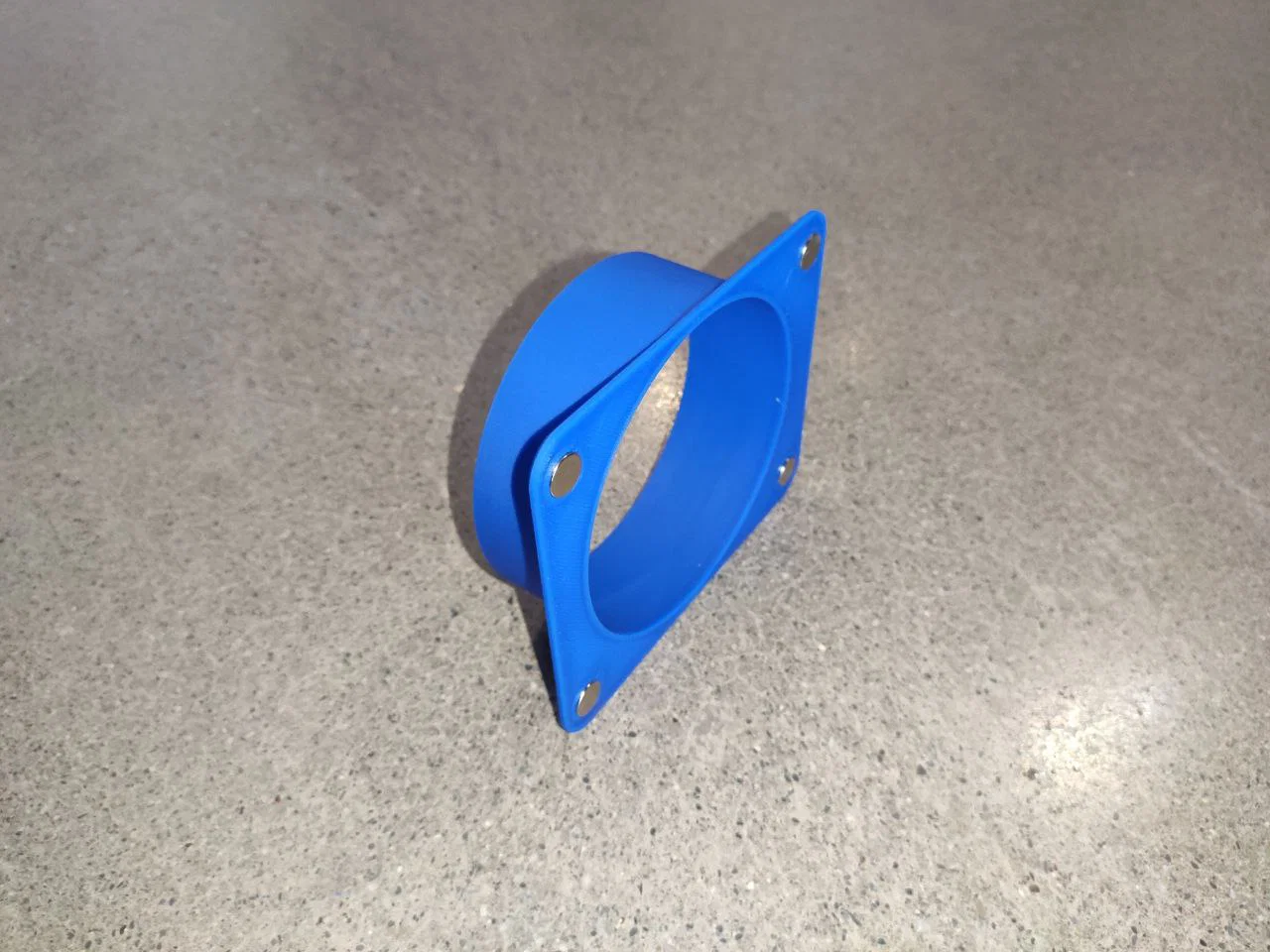

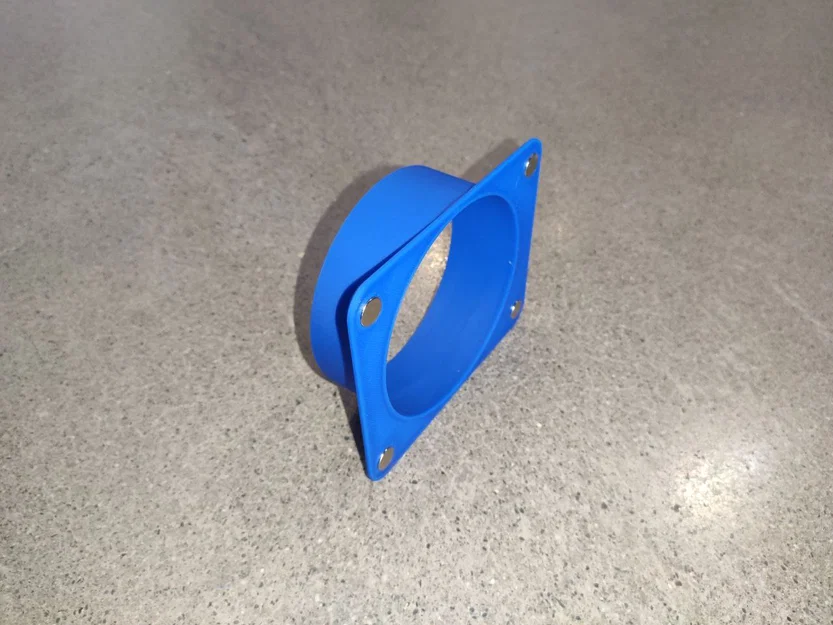

*đừng để ý đến hai màu sắc khác nhau của bộ chuyển đổi ống dẫn nhé. Cuộn nhựa đen của mình bị hết giữa chừng, nên phải dùng cuộn PETG màu xanh còn sót lại để in tiếp đấy ;)

Chi tiết lắp ráp:

• Để lắp ráp các bộ phận, bạn cần nam châm kích thước 10x3mm.
• Các mối nối giữa các phần được dán kín bằng mút xốp tự dính dày 3mm (như trên hình).

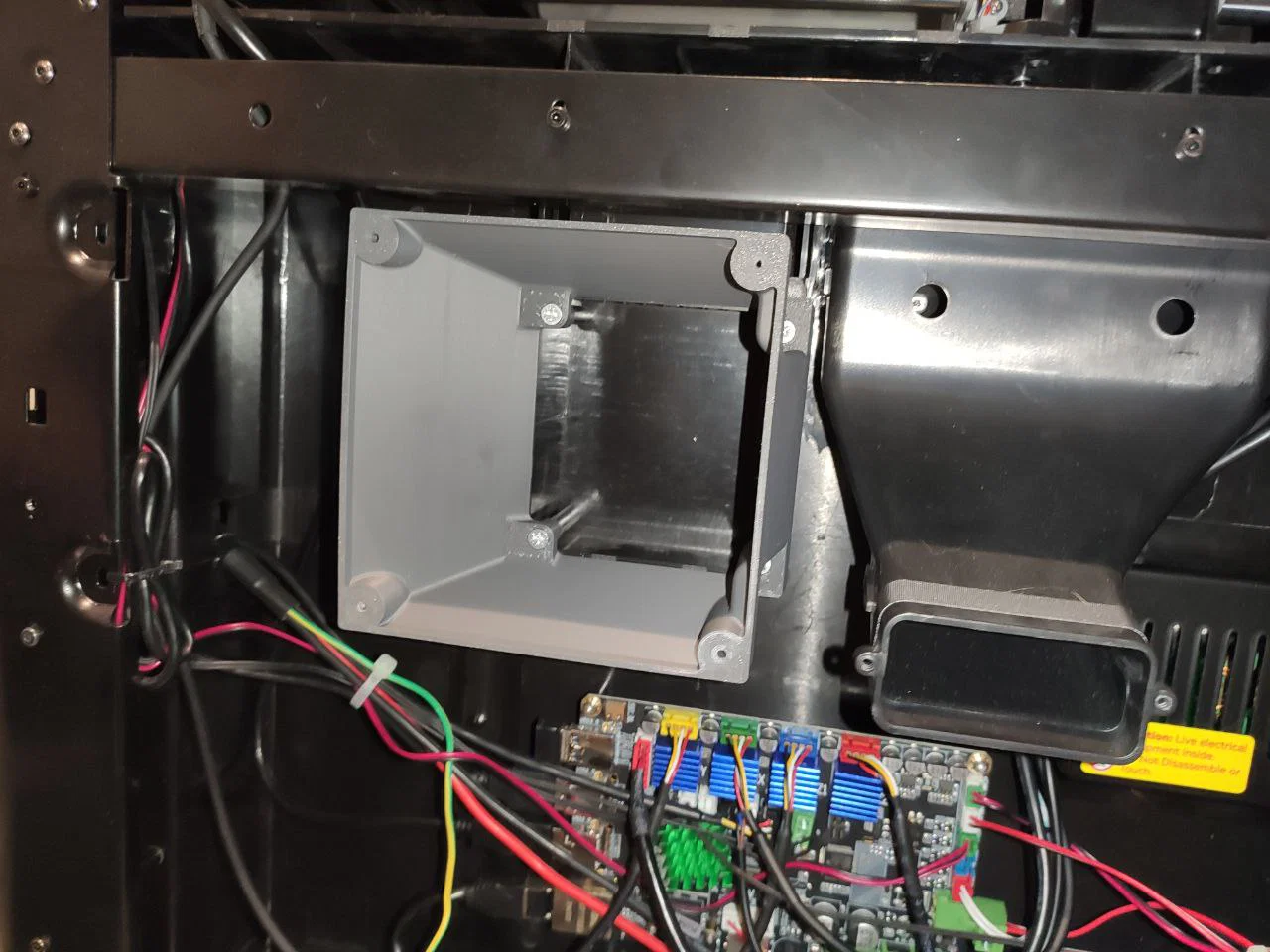

• Để gắn bộ chuyển đổi quạt 120mm, bạn cần dùng ốc vít ngắn hơn (khoảng 25mm).

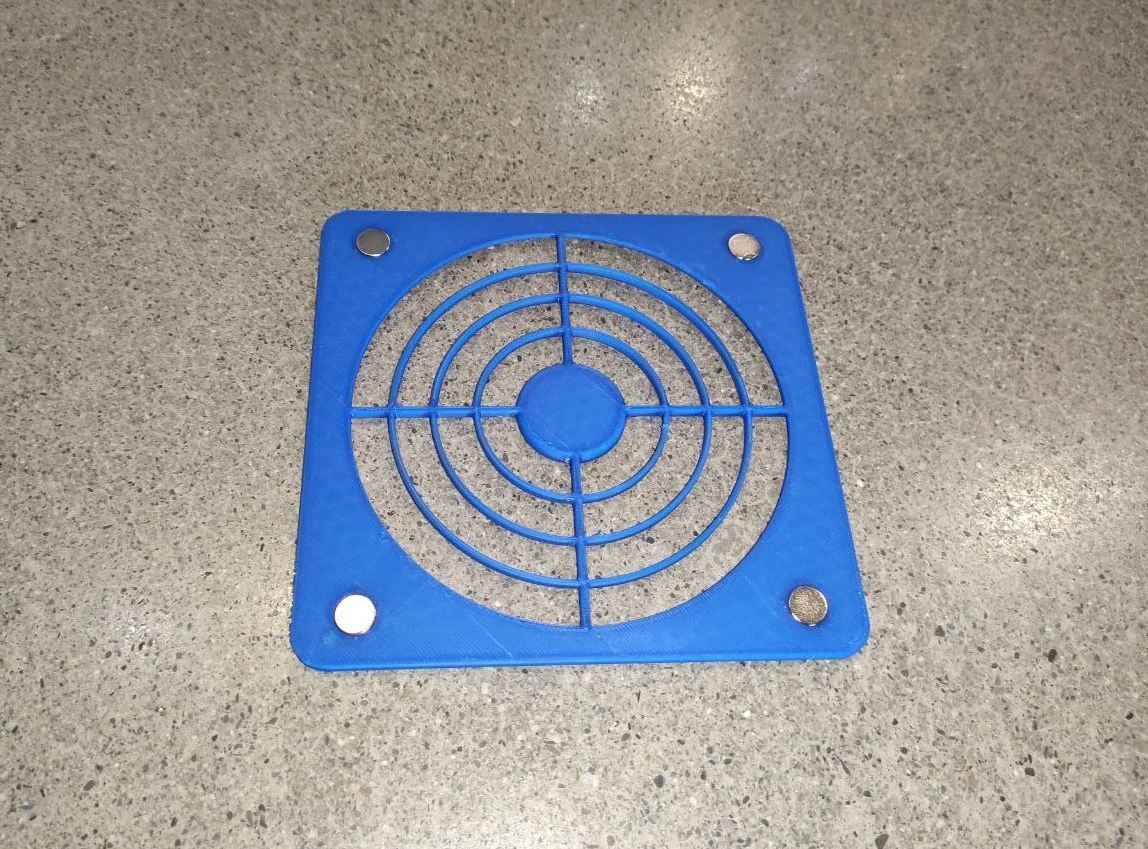

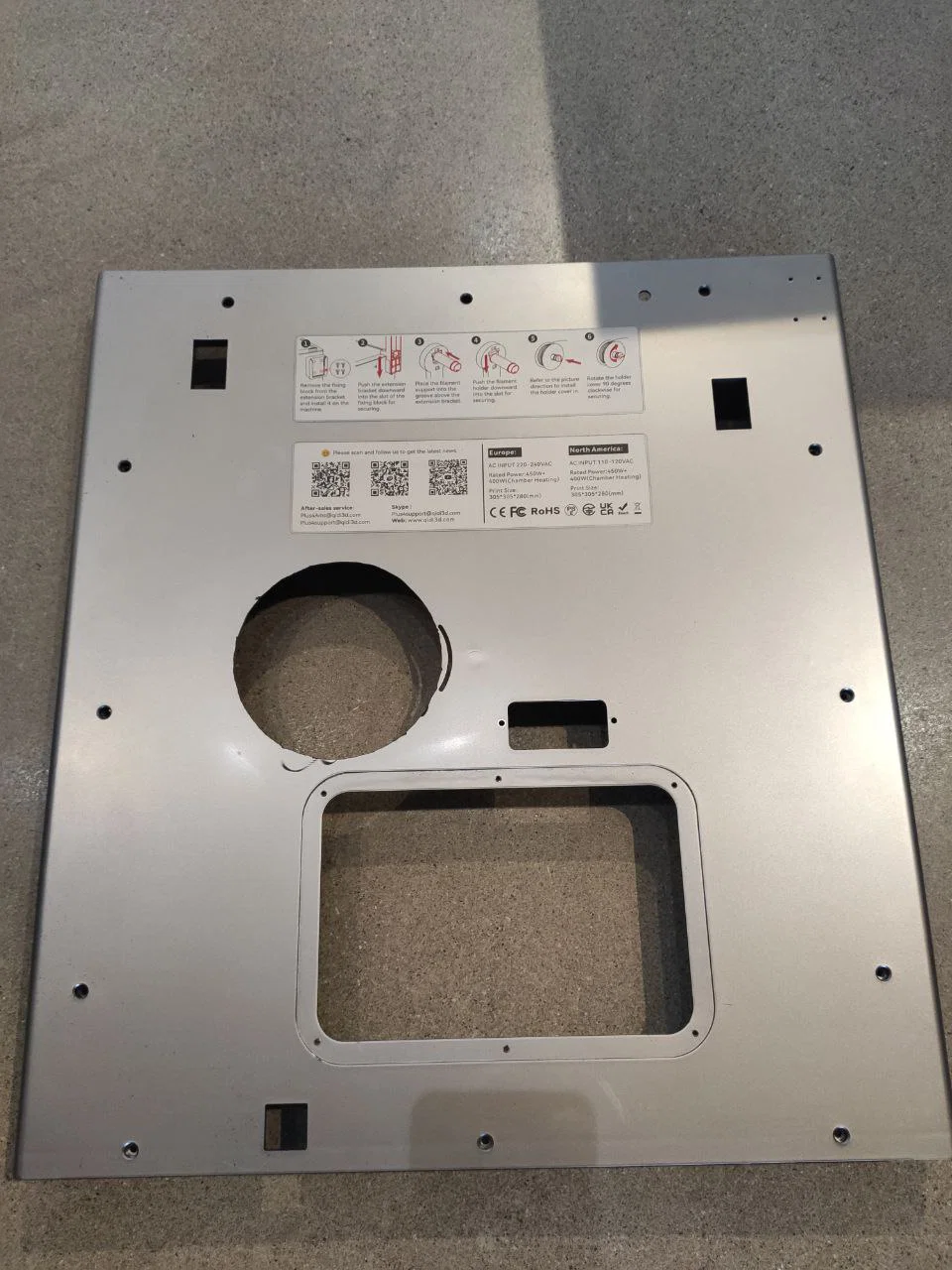

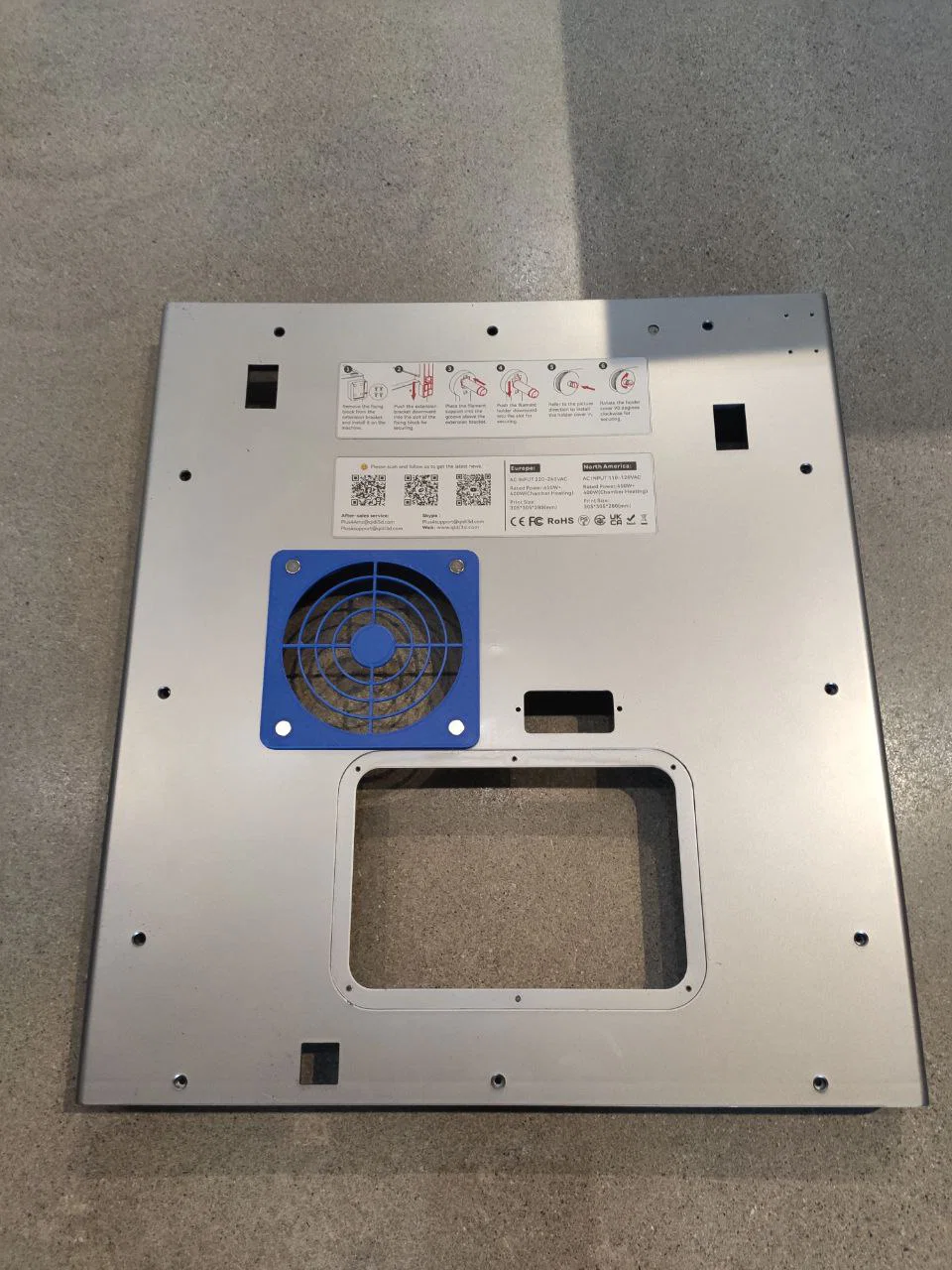

• Mình đã gắn lưới quạt bên ngoài vào mặt sau của máy in bằng keo silicone.

Các linh kiện cần thêm:

Nam châm 10x3mm

Quạt 120mm

Ống gió 4 inch

Video kiểm tra thông gió:
