Dụng cụ căn chỉnh Cartographer probe nozzle offset

Công cụ đơn giản này giúp bạn xác định độ lệch (offset) chính xác cho đầu dò Cartographer so với đầu phun (nozzle) của mình. Việc duy trì khoảng cách Z offset từ 2.6-3mm là rất quan trọng để Cartographer Touch hoạt động ổn định khi thực hiện đo đạc bằng đầu phun. Thước đo Y offset chỉ là một phần bổ sung hữu ích.

Để sử dụng, bạn chỉ cần in các chi tiết (đã được đặt sẵn hướng in tối ưu trong file .3mf), sau đó lắp phần "bông hoa" vào "thước đo" rồi trượt "thước đo" vào phần đế.

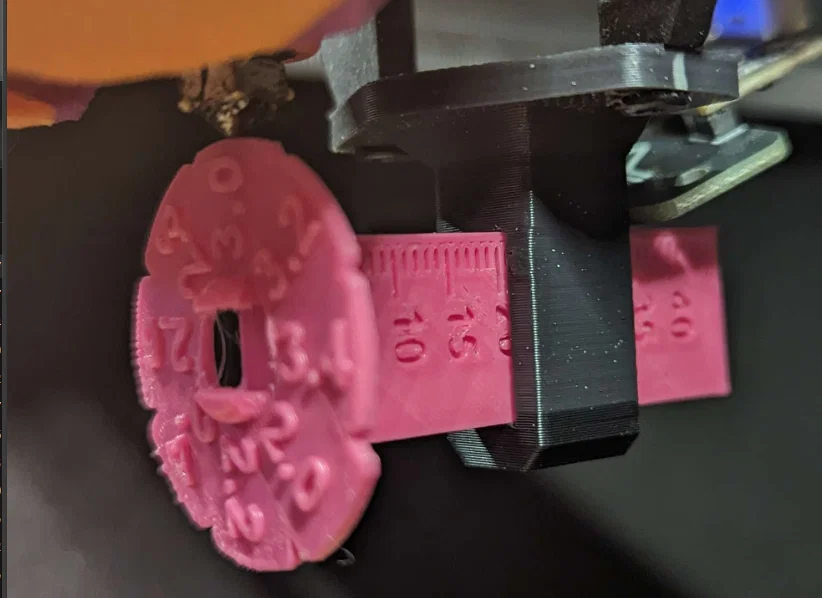

Tiếp theo, hãy tháo đầu dò Cartographer ra khỏi giá đỡ và thay bằng công cụ này. Trượt thước đo cho đến khi phần bông hoa nằm ngay dưới đầu phun, sau đó xoay bông hoa cho đến khi một trong các mặt của nó chạm vào đầu phun.

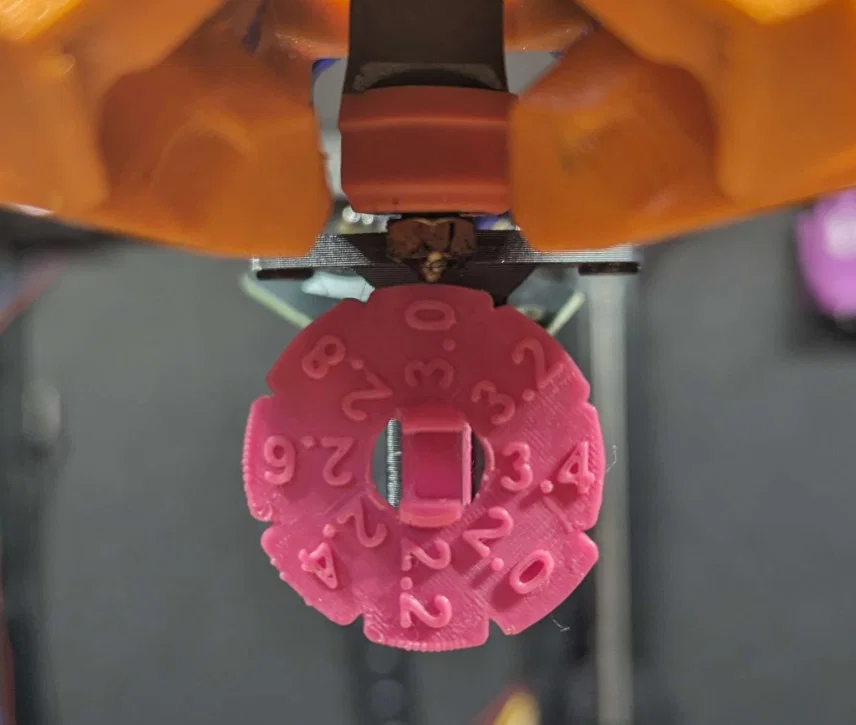

Các con số trên bông hoa thể hiện giá trị Z offset của bạn, và vạch trên thước đo trùng với phần đế sẽ cho biết giá trị Y offset (bạn cũng có thể dùng thước kẹp để đo từ mặt sau của bông hoa đến mặt trước của đế để lấy thông số Y offset).
