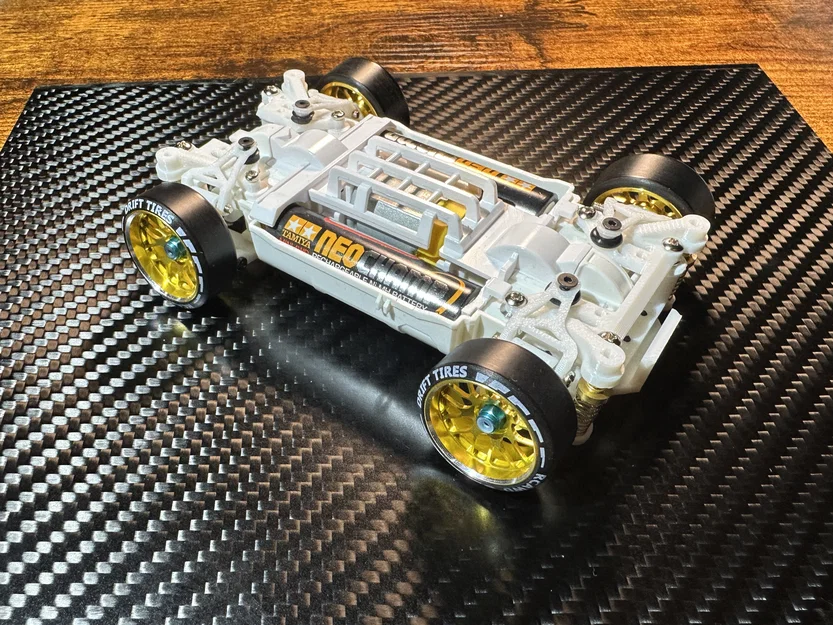

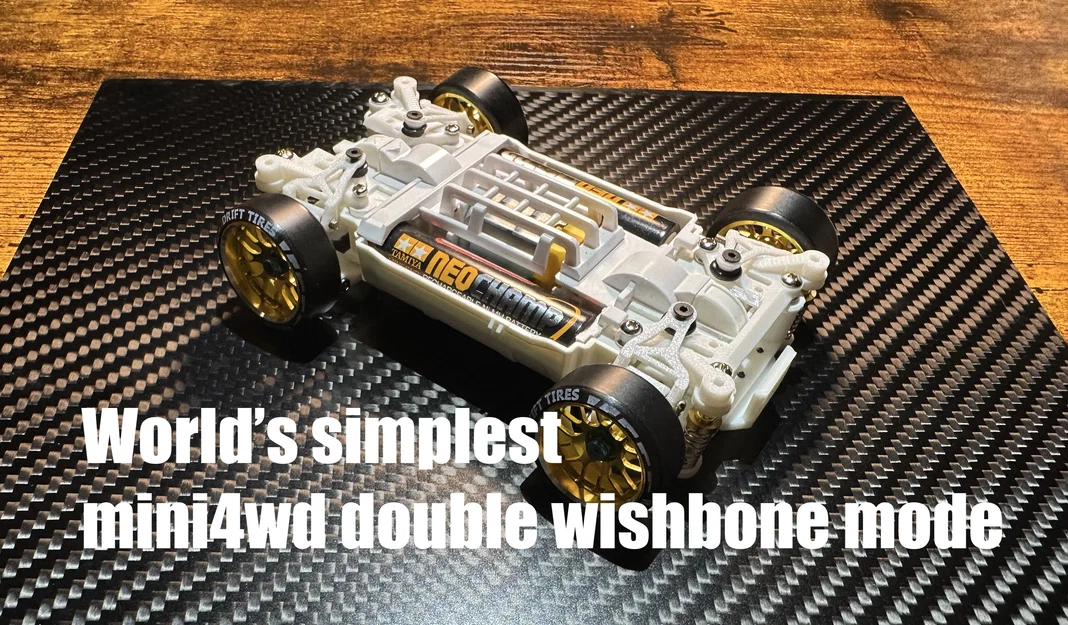

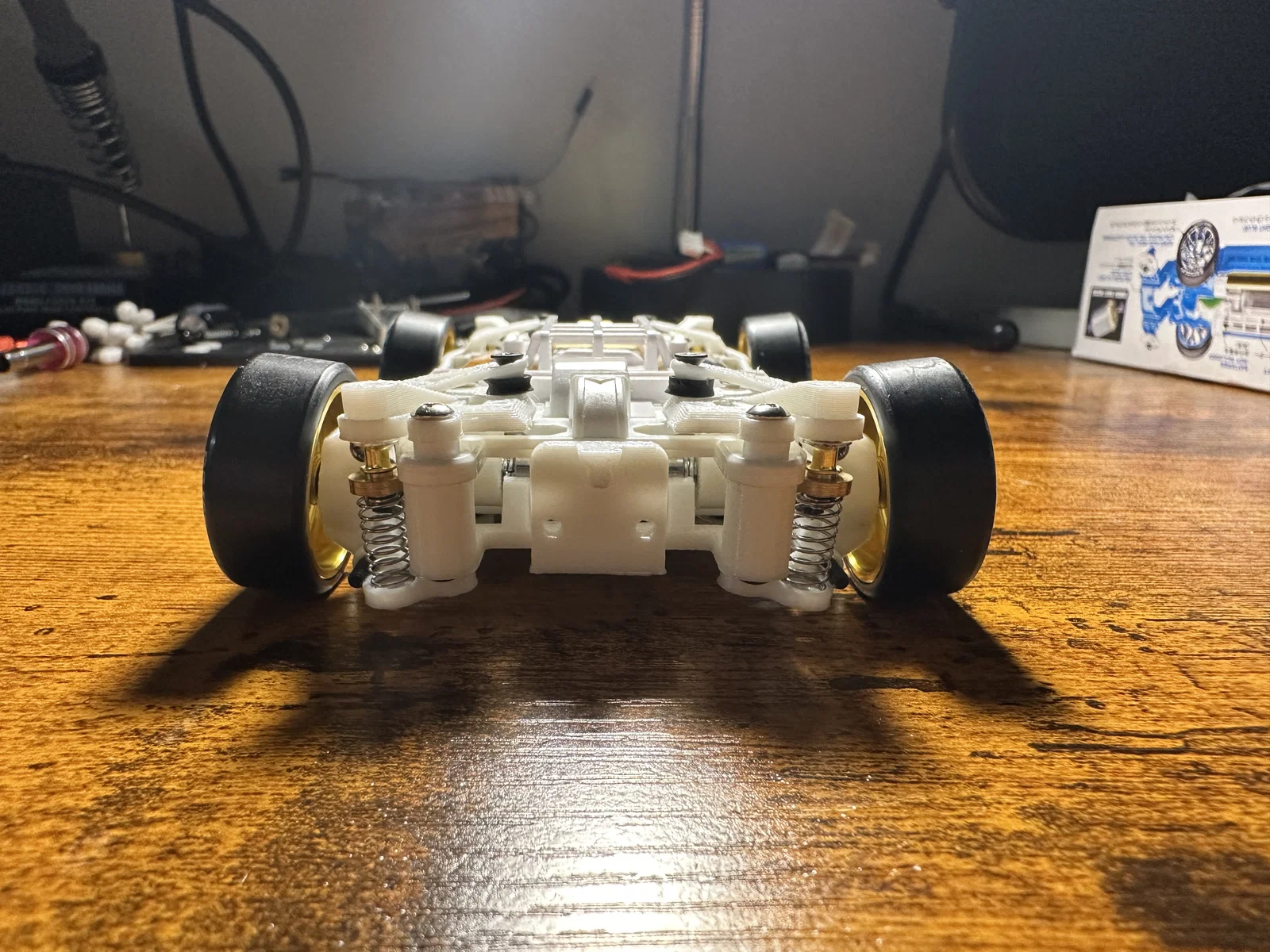

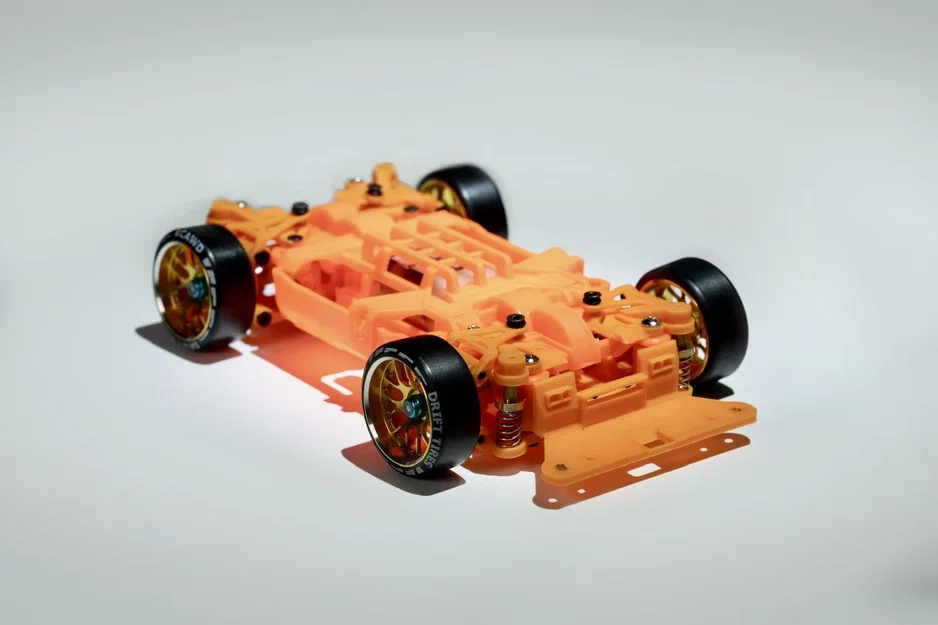

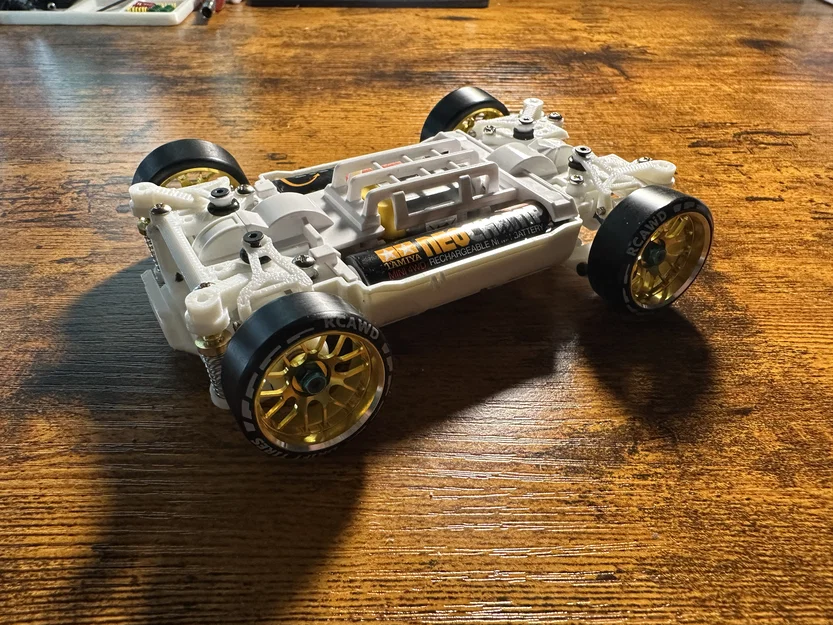

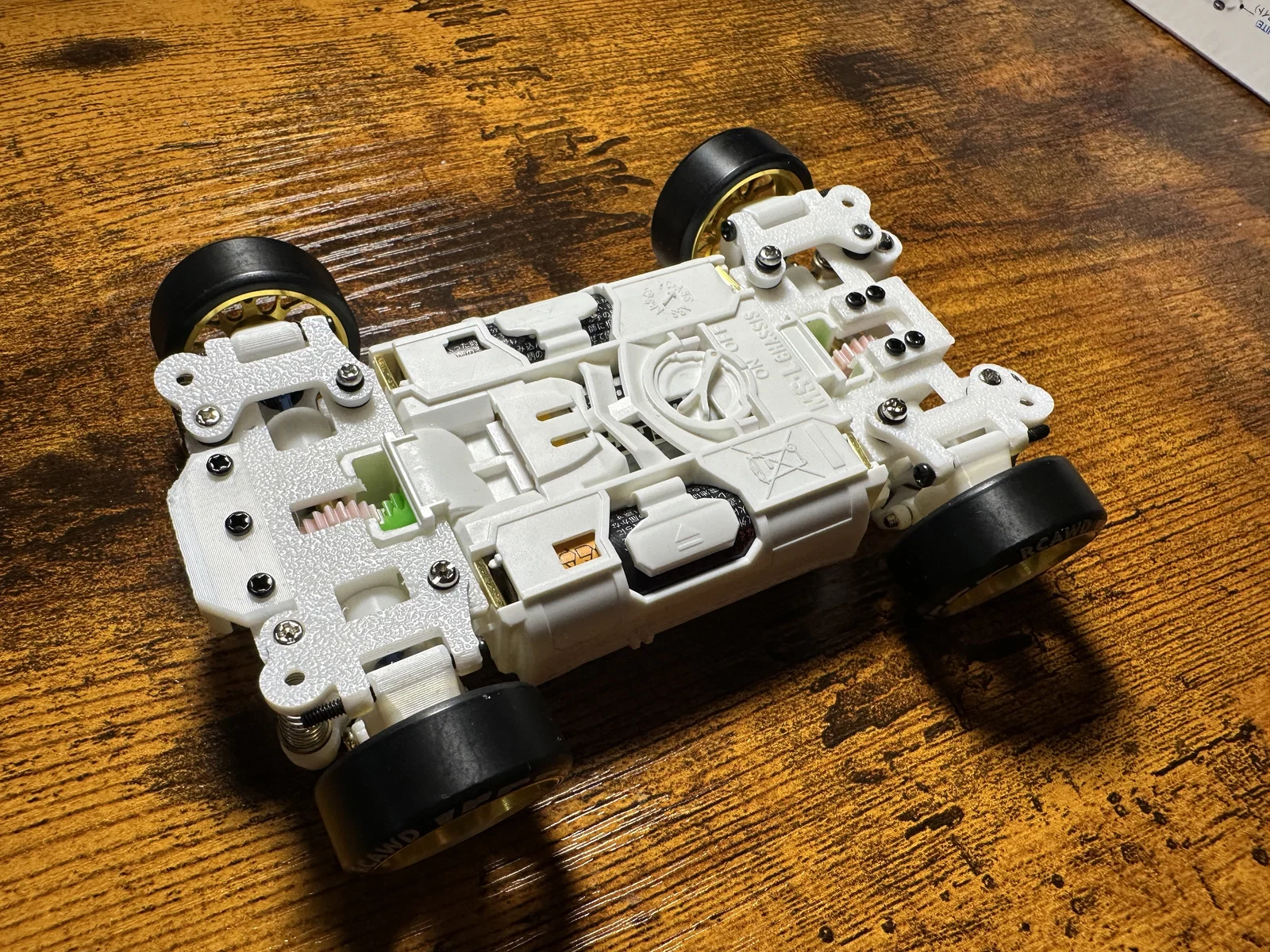

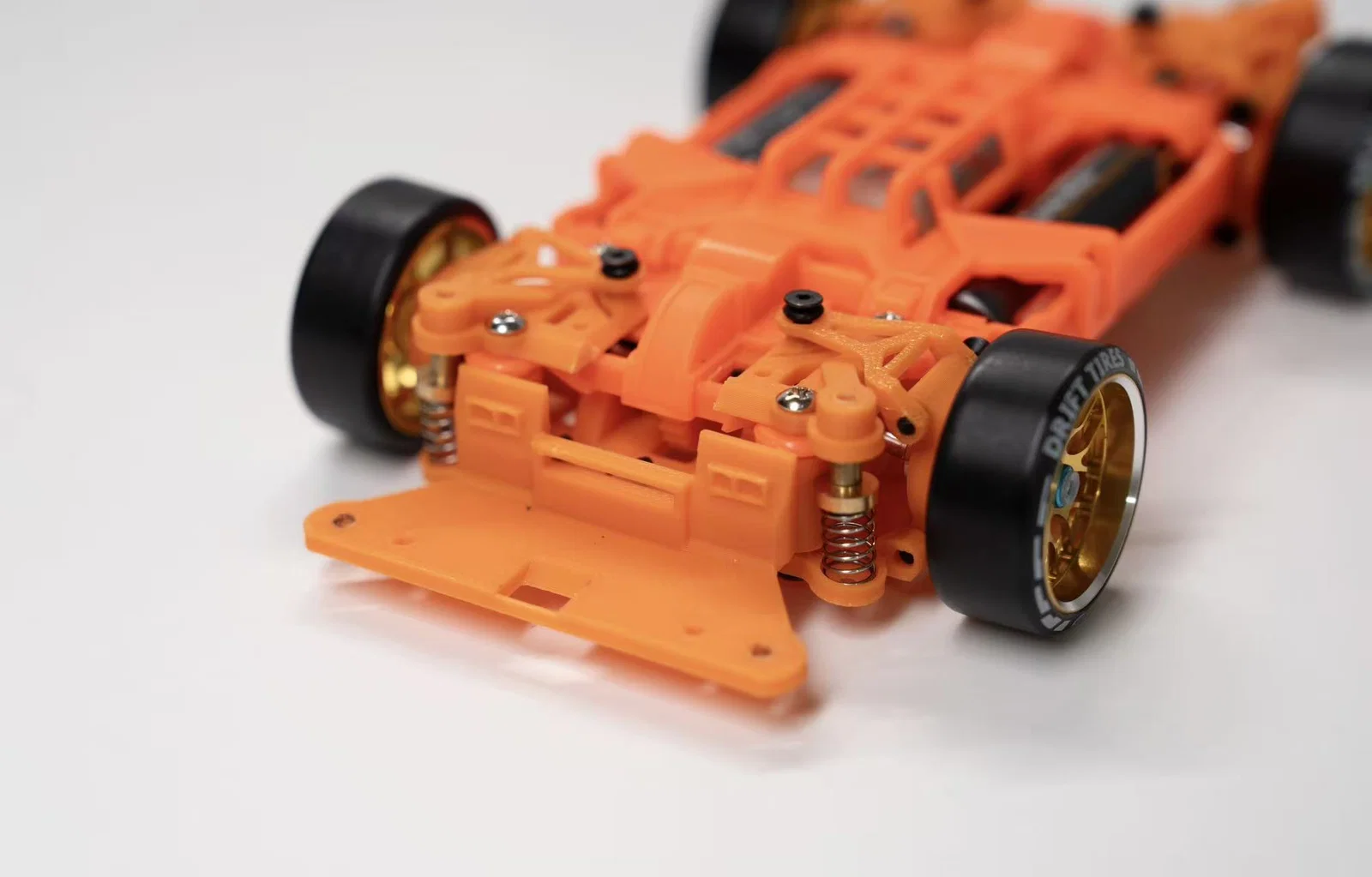

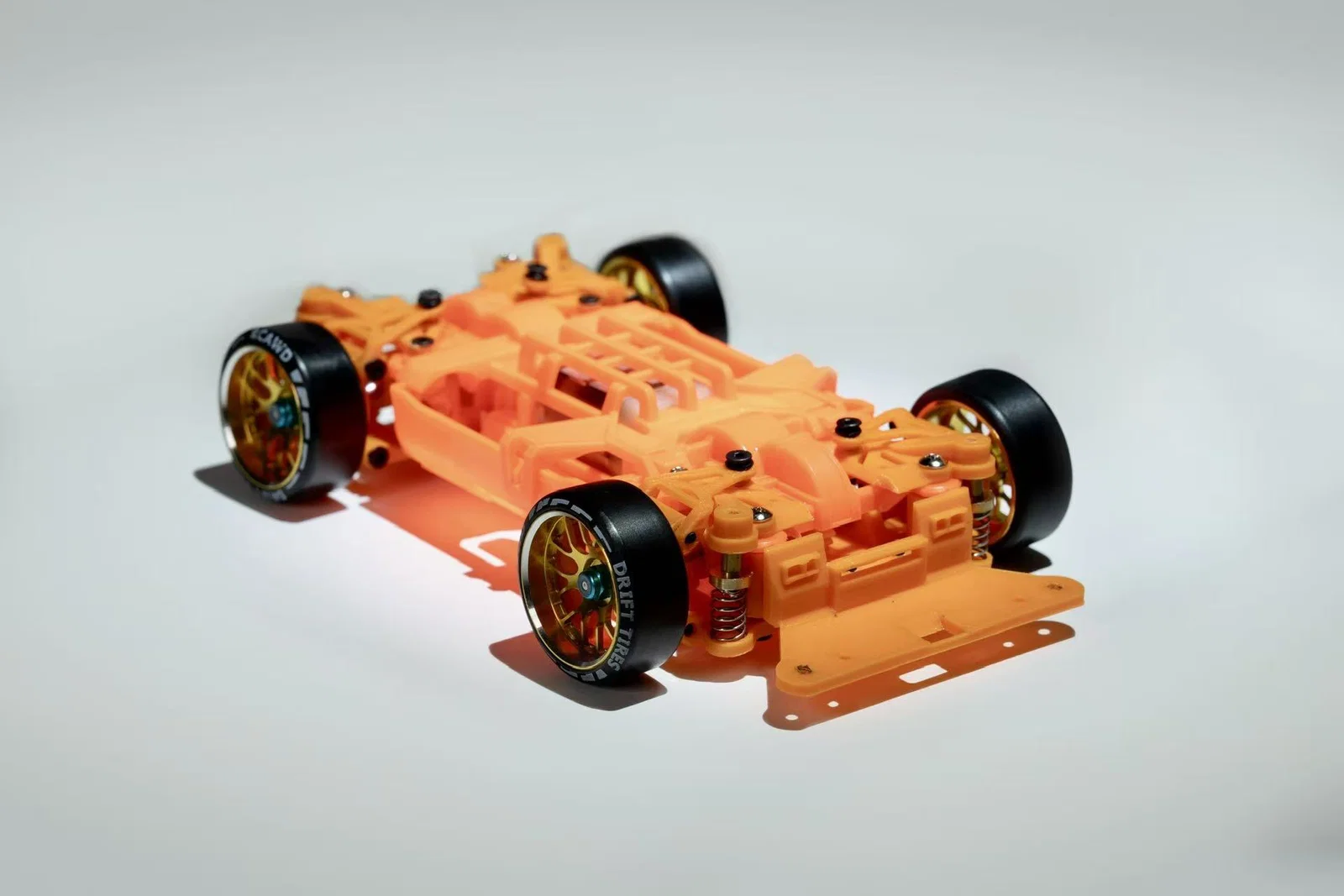

Hệ thống treo tay đòn kép đơn giản nhất cho Mini4WD

Tui thấy lạ là chưa ai làm bản in 3D cho hệ thống treo DHS dành cho chassis MS cả… Mấy cái này người ta mod hơn 20 năm nay rồi, nhưng đa phần là mod theo kiểu Tamiya, tốn thời gian mà lại tốn kém tiền bạc nữa.

Vì vậy, tui quyết định làm cái model này, một lựa chọn hợp túi tiền cho anh em nào muốn chuyển đổi chassis mini4wd MS sang hệ thống treo DHS. Mục tiêu là hạn chế tối đa việc phải gọt giũa thủ công, để bất kỳ ai có sẵn đồ nghề cơ bản trong nhà là làm được. Sau này tui có thể sẽ thiết kế thêm phần giá đỡ roller, nhưng hiện tại phần mềm của tui đang hết hạn bản quyền rồi…

Trước khi in anh em lưu ý:

1. Một vài loại thân xe (cawl) của Tamiya có thể không lắp vừa với xe này. Tuy nhiên, các loại thân xe mềm sẽ dễ lắp hơn, ví dụ như Festa hoặc Rakiri.

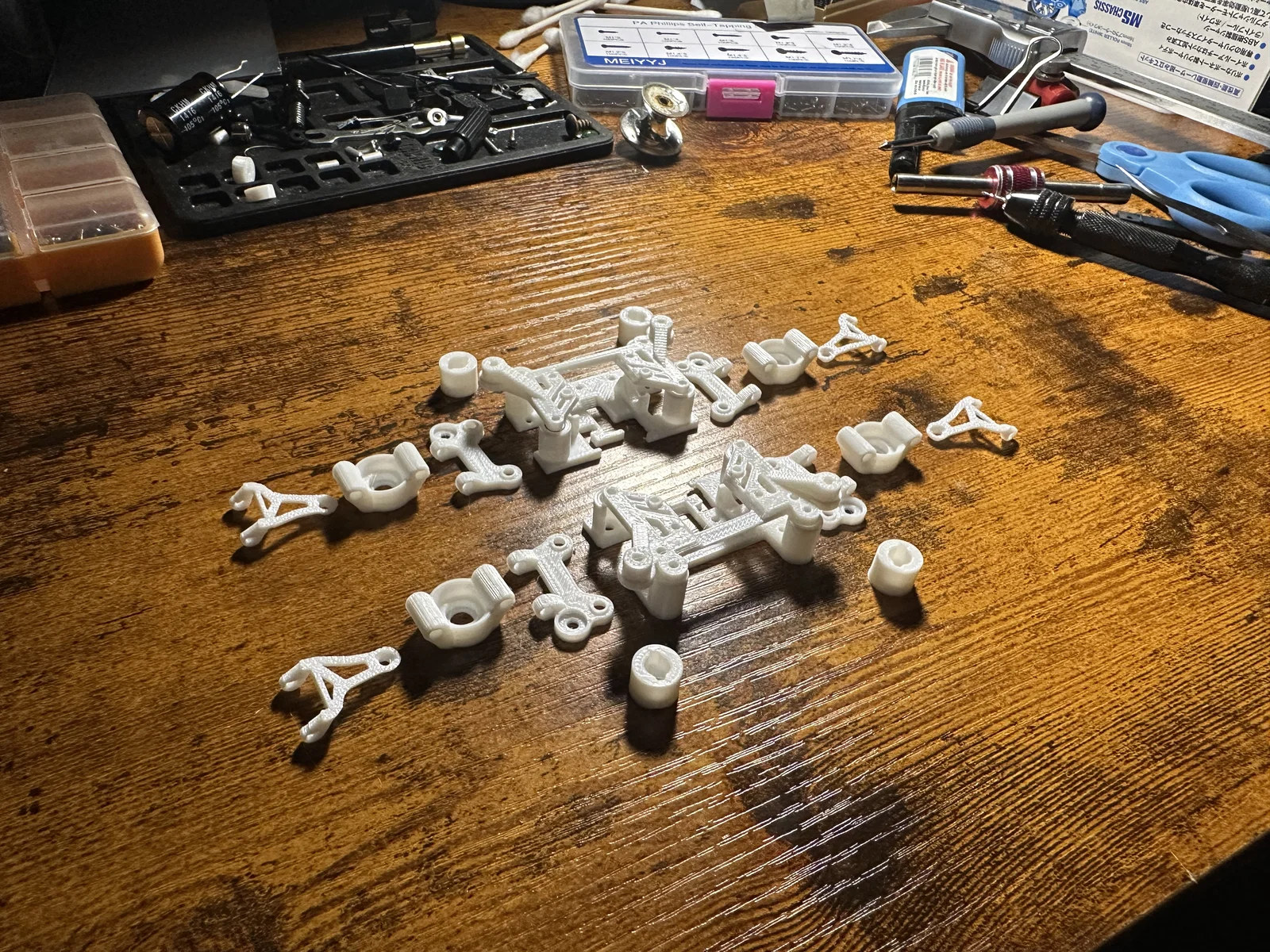

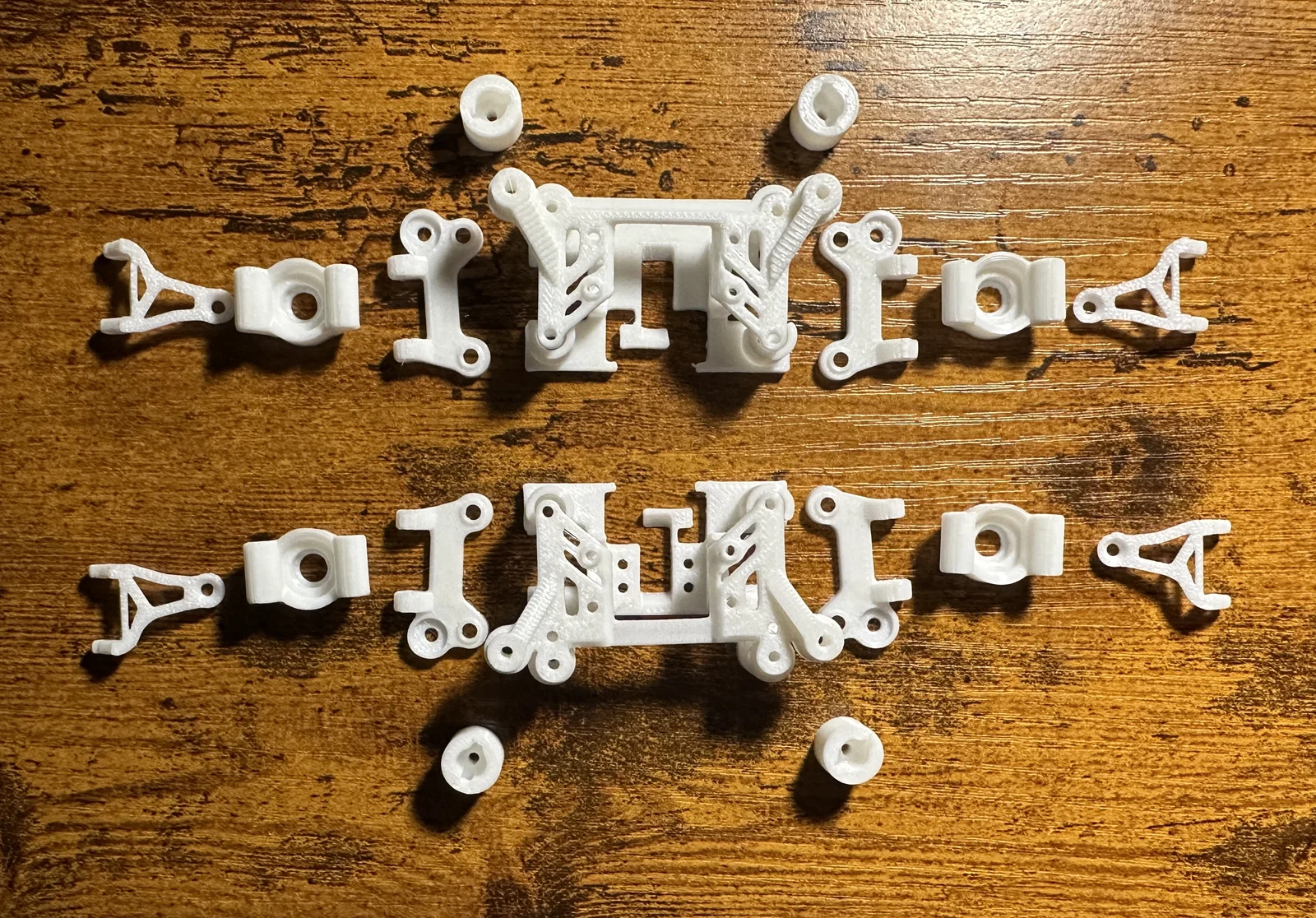

2. Tất cả linh kiện đều in không cần dùng support.
3. Hầu hết các linh kiện trong danh sách đều lấy từ phụ tùng Mini-Z hoặc Mini4wd. Nếu anh em chơi cả hai món này thì chắc là đã có sẵn hết đồ rồi đó.

Danh sách linh kiện cần thiết:

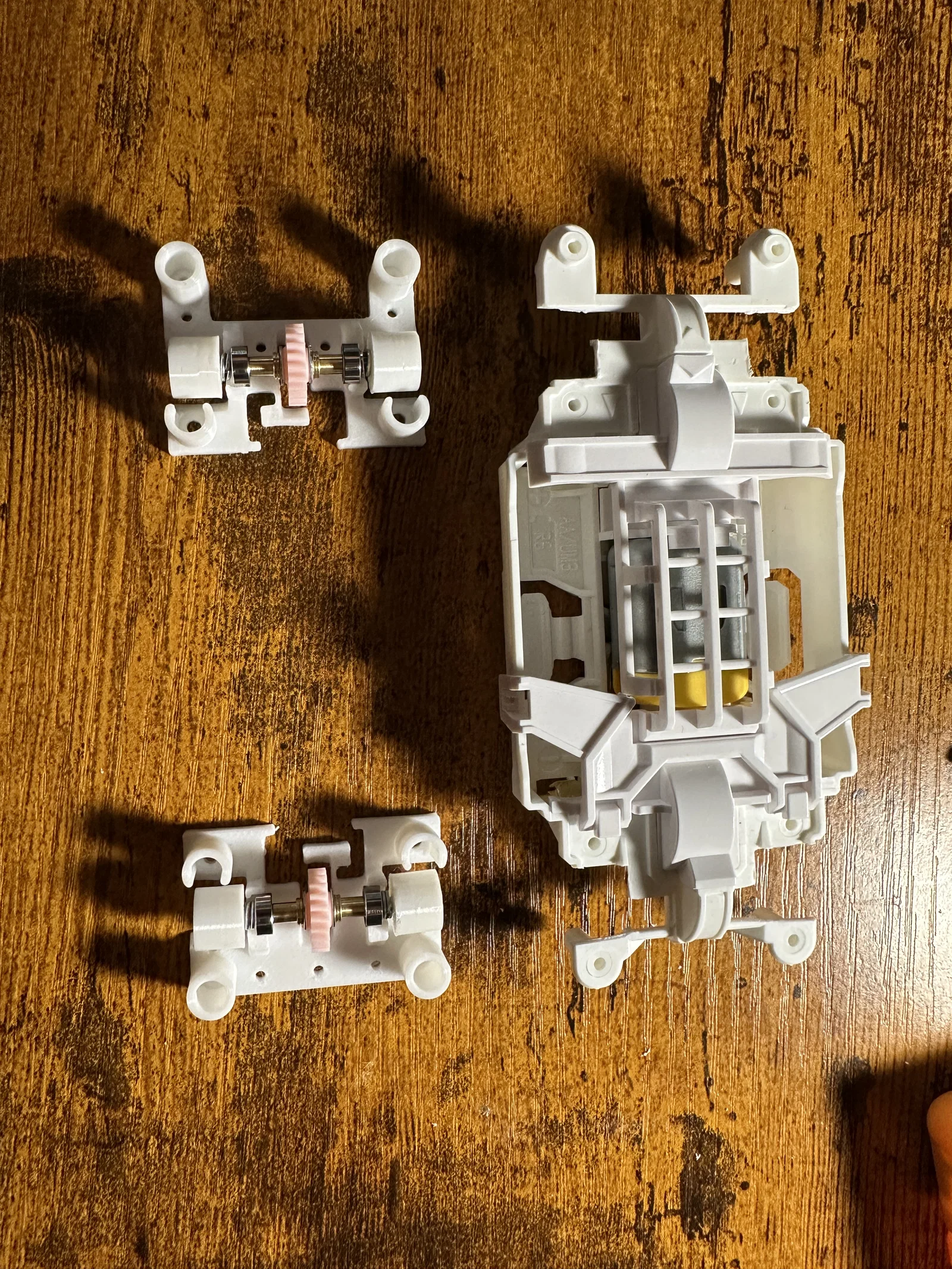

Linh kiện khác: 1 x chassis mini4wd MS Nhiều long đền (shim), miếng đệm (spacer) hoặc ống cao su 2 x vòng bi nhựa POM (bạc nhựa theo xe mini4wd) 1 bộ trục truyền động (drive shafts) của Kyosho Mini-Z AWD MA-020 4 x bánh xe Mini-Z 4 x ốc khóa bánh xe Mini-Z (tán tự khóa M2)

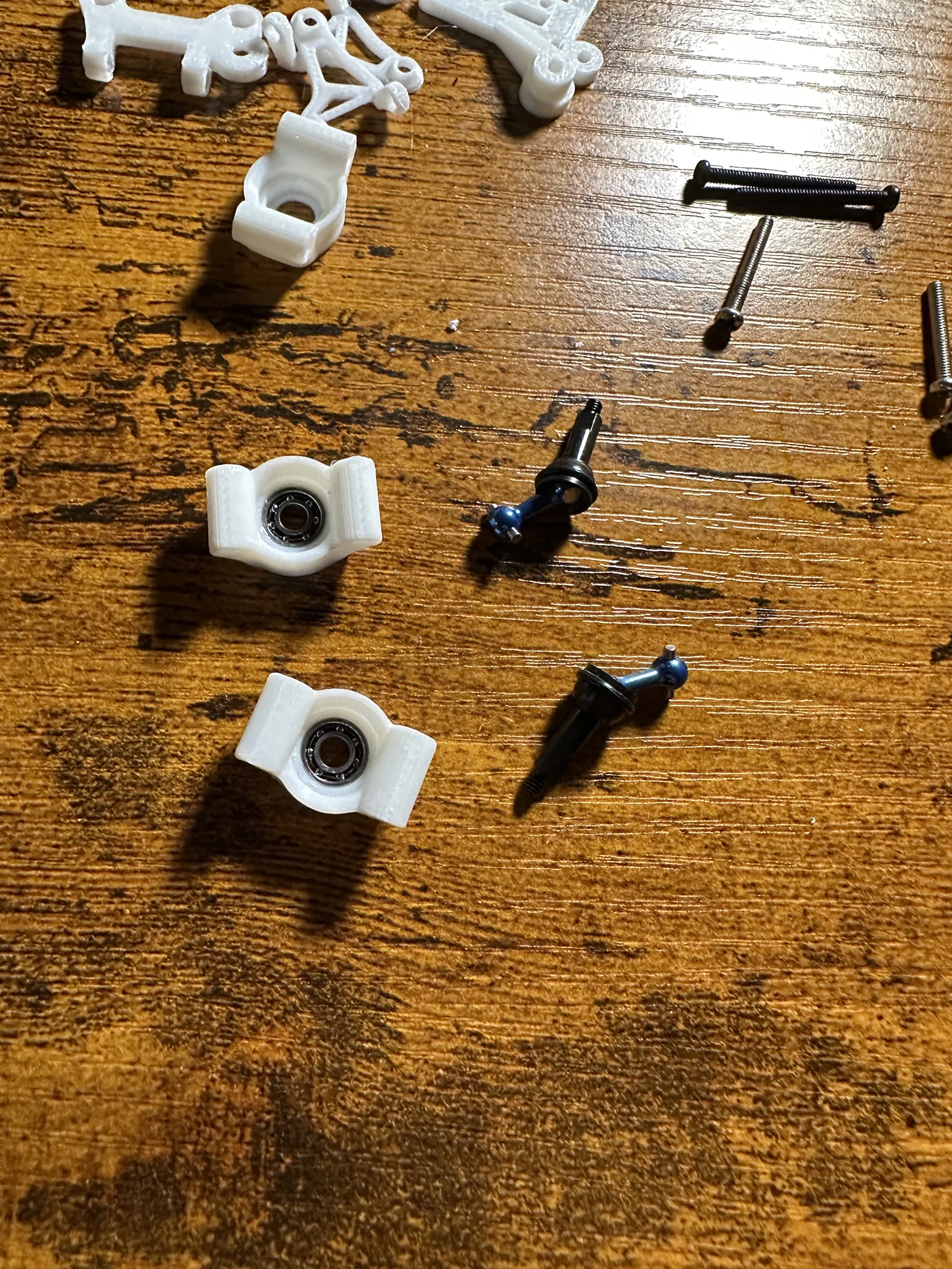

Vòng bi: 8 x [vòng bi 362] 4 x [vòng bi 252, kích thước bằng vòng bi roller của mini4wd]

O-ring: 12 x [O-ring 5mm], có thể thay bằng 4 x [Tamiya 84195 O-ring] 4 x [Tamiya 84195 O-ring] (riêng biệt với mục trên)

Ốc vít: 12 x [ốc M2, 5mm] 4 x [ốc M2 đầu bằng (counter sunk), 4mm] 4 x [ốc M2, 10mm] 4 x [ốc M2, 14mm] 4 x [ốc M2, 20mm] 4 x [ốc M2, 8-14mm], để gắn thanh dẫn lò xo, tùy nhu cầu của anh em. 7 x [ốc M2, độ dài <=5mm], để gắn giá đỡ thân xe trước và sau.

Lò xo và thanh dẫn lò xo: 4 x [spacer mini4wd] hoặc [Tamiya 94381] Lò xo: 4 x [lò xo 0.4515mm] hoặc [Tamiya 10321]
