Công cụ đo lường đa năng 6 trong 1

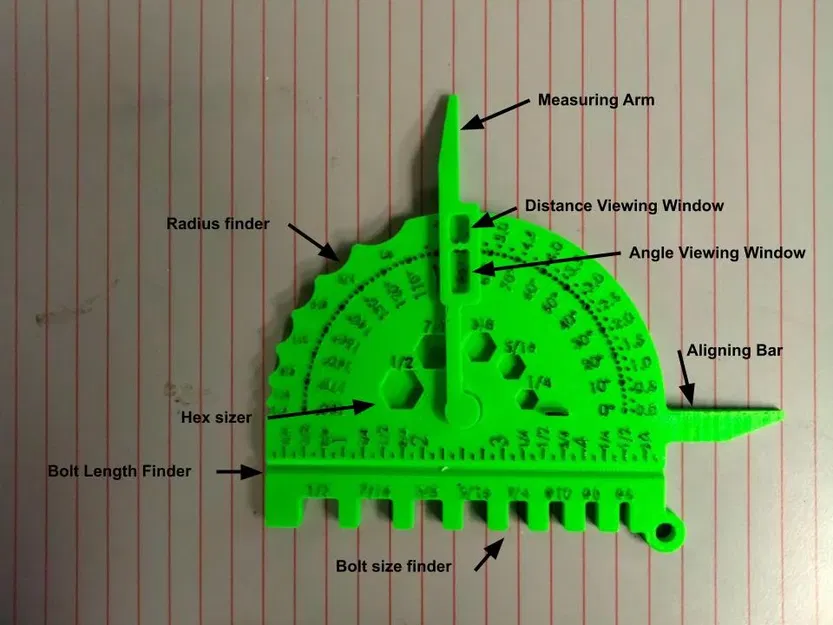

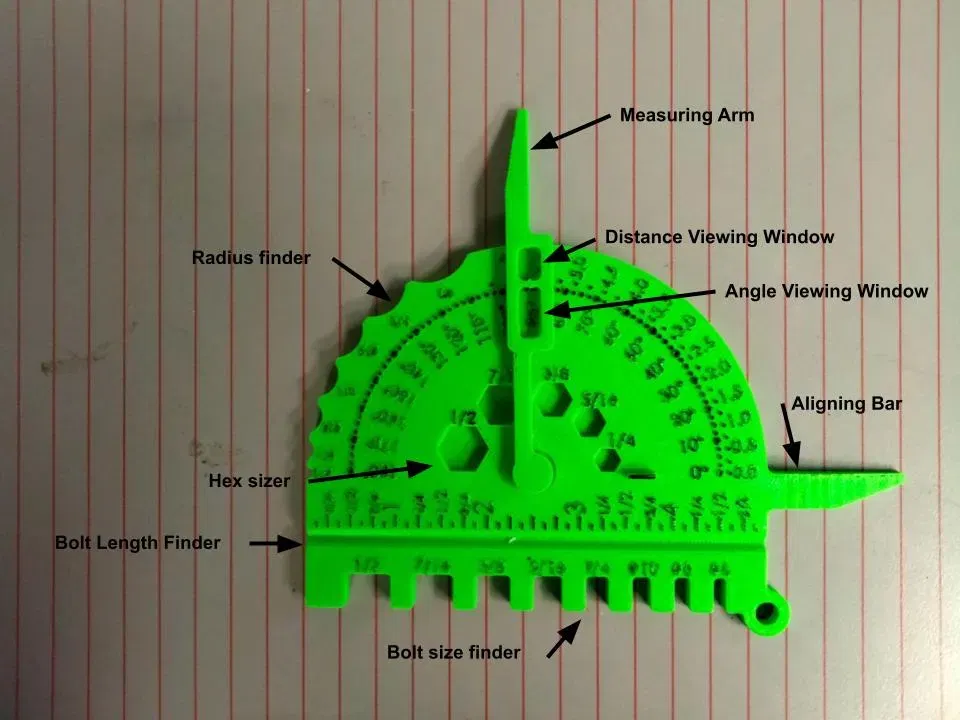

Đây là một công cụ đo lường 6-trong-1 bao gồm thước đo góc, thước kẹp đơn giản, thước đo lục giác, thiết bị tìm bán kính, phân loại bu lông và thiết bị đo chiều dài bu lông.

Để đạt được kết quả tốt nhất, hãy in với màu nhạt hơn và sử dụng bút đánh dấu để làm nổi bật các đầu của các số và chỉ số.

Cách sử dụng:

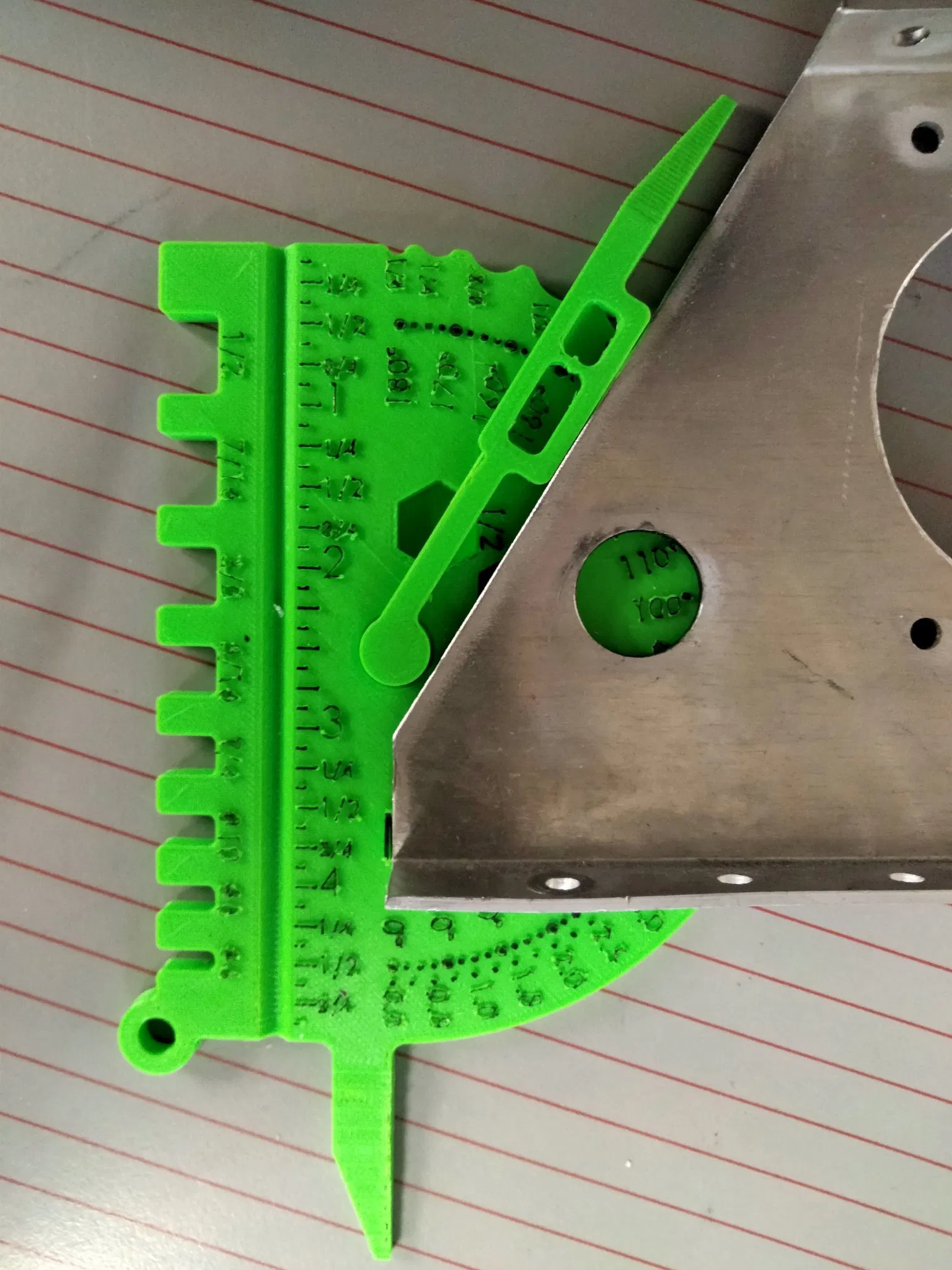

Thước đo góc (0-180° chính xác đến 2.5°)

Đặt bộ phận lên công cụ và căn chỉnh nó với thanh căn chỉnh, di chuyển cánh tay sao cho nó thẳng hàng với bộ phận bạn muốn đo, sau đó nhìn qua cửa sổ xem góc để tìm góc.

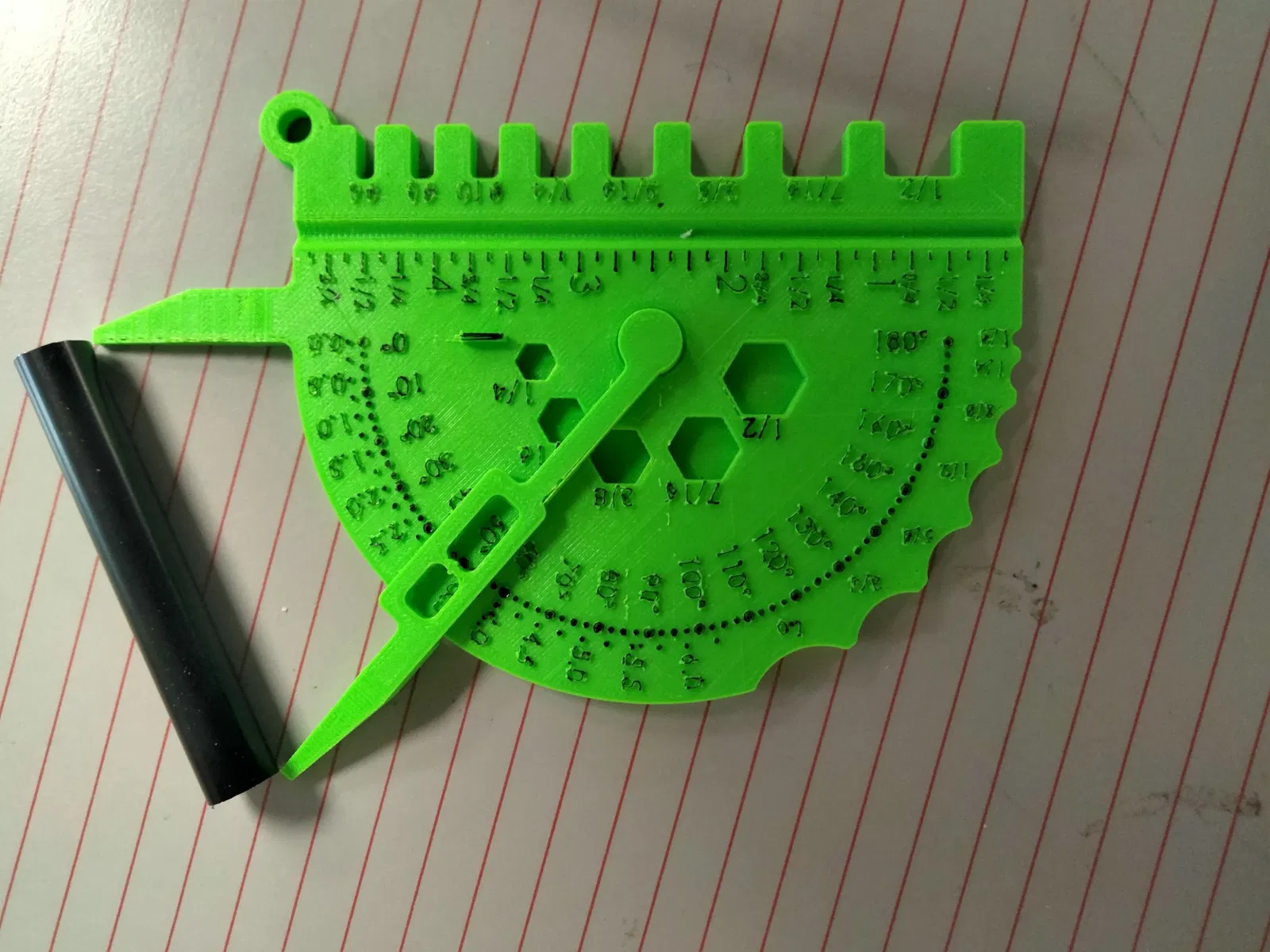

Thước kẹp đơn giản (0"-6.25" chính xác đến .25")

Đặt bộ phận giữa đầu cánh tay và đầu của thanh căn chỉnh. Thước kẹp sẽ đo khoảng cách từ đầu đến đầu, vì vậy hãy đảm bảo bộ phận của bạn được căn chỉnh đúng cách. Kết quả đo sẽ được hiển thị trong cửa sổ xem khoảng cách.

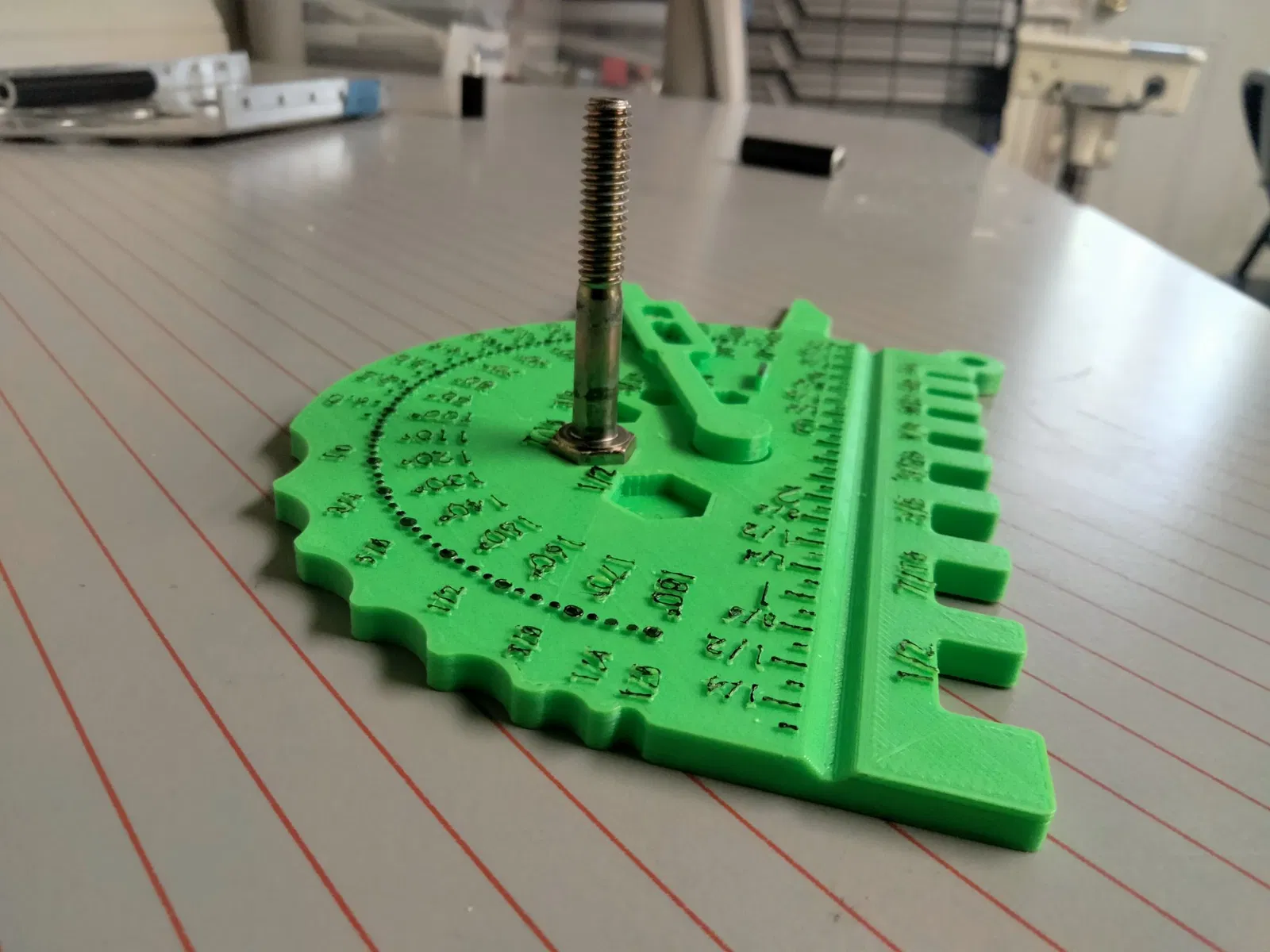

Thước đo lục giác (¼"-½")

Đặt mảnh lục giác vào một trong các lỗ được đánh dấu. Khi mảnh lắp vừa khít vào một trong các lỗ, đó là kích thước chính xác cho mảnh đó.

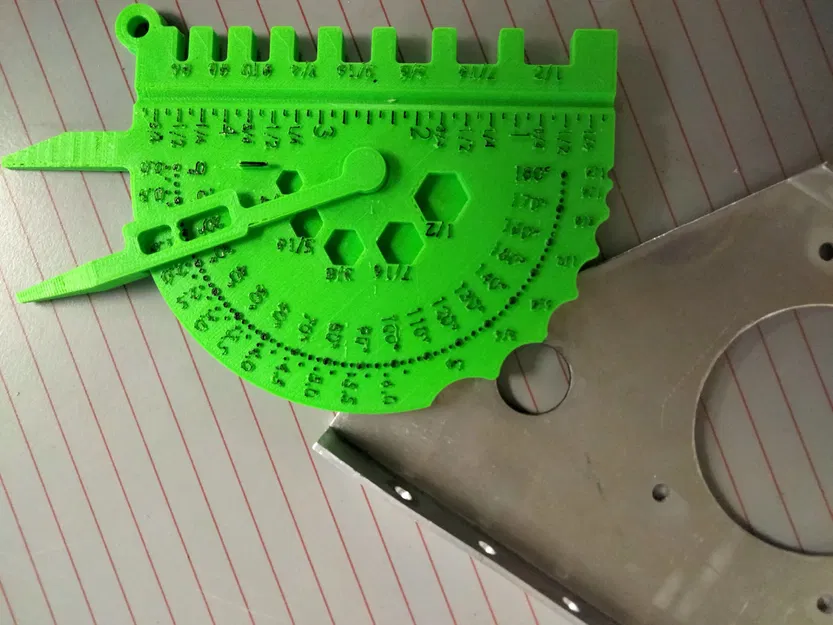

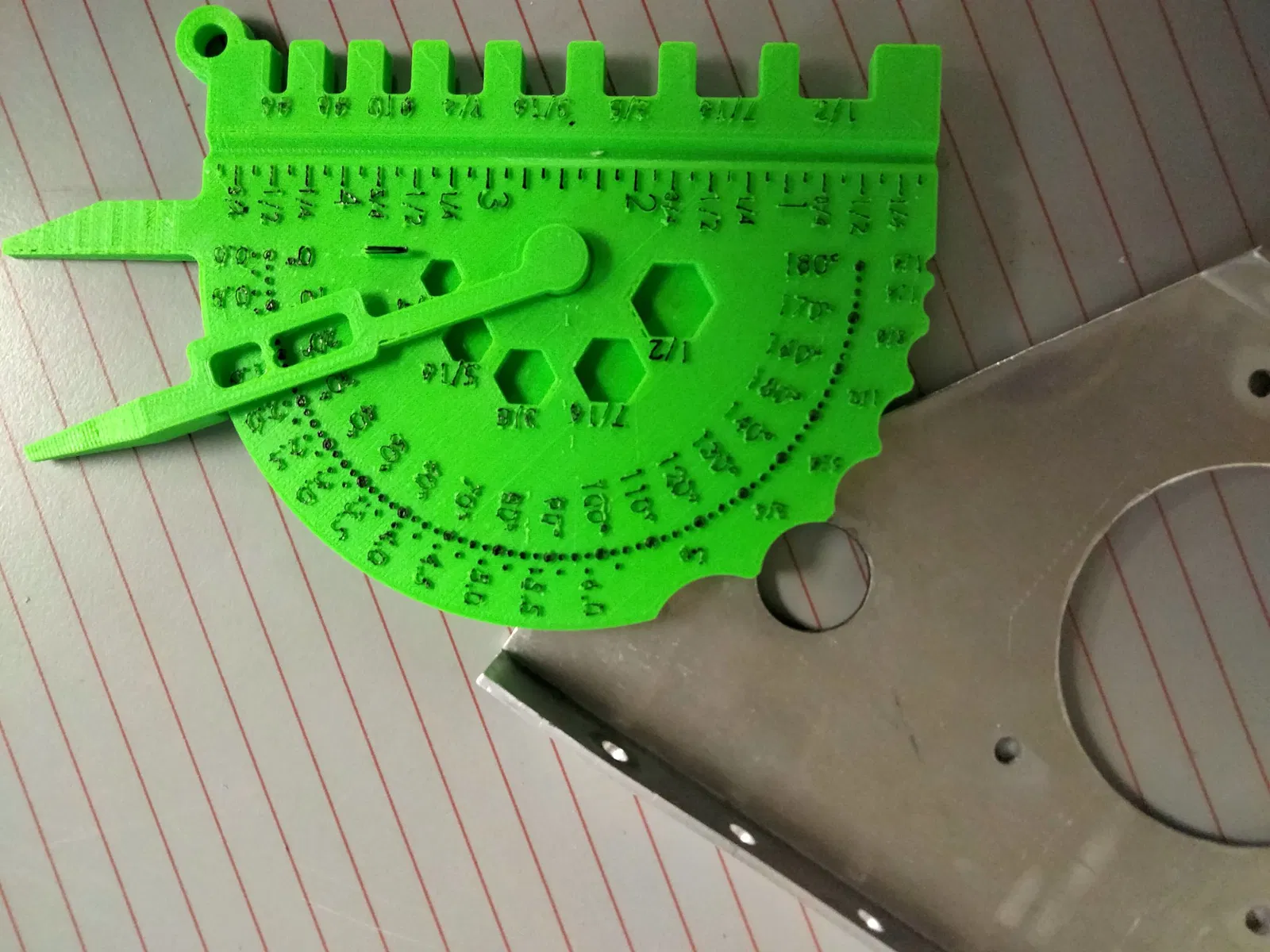

Thiết bị tìm bán kính (1/8"-1")

Căn chỉnh công cụ với bán kính mà bạn đang cố gắng đo. Khi nó lắp vừa khít vào một trong các thiết bị tìm, đó là bán kính chính xác.

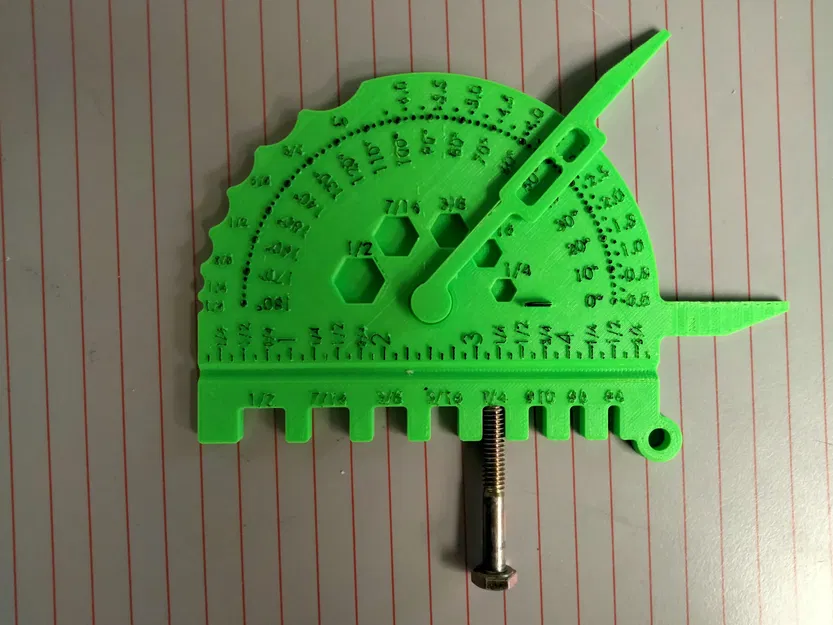

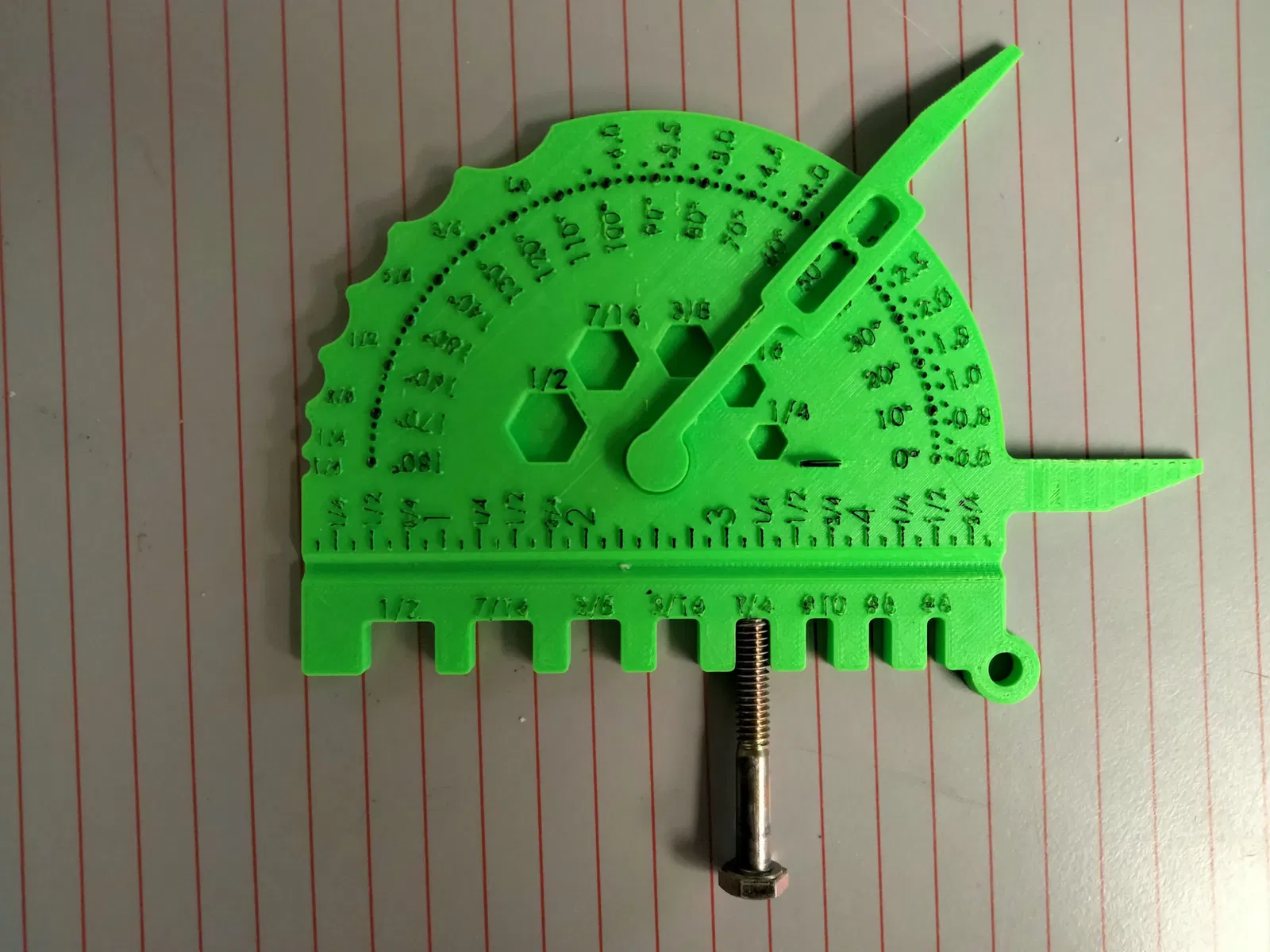

Phân loại bu lông (½"-#6)

Đặt một bu lông vào một trong các khe phân loại bu lông. Khi bu lông lắp vừa khít vào một trong các khe, đó là kích thước chính xác của bu lông đó.

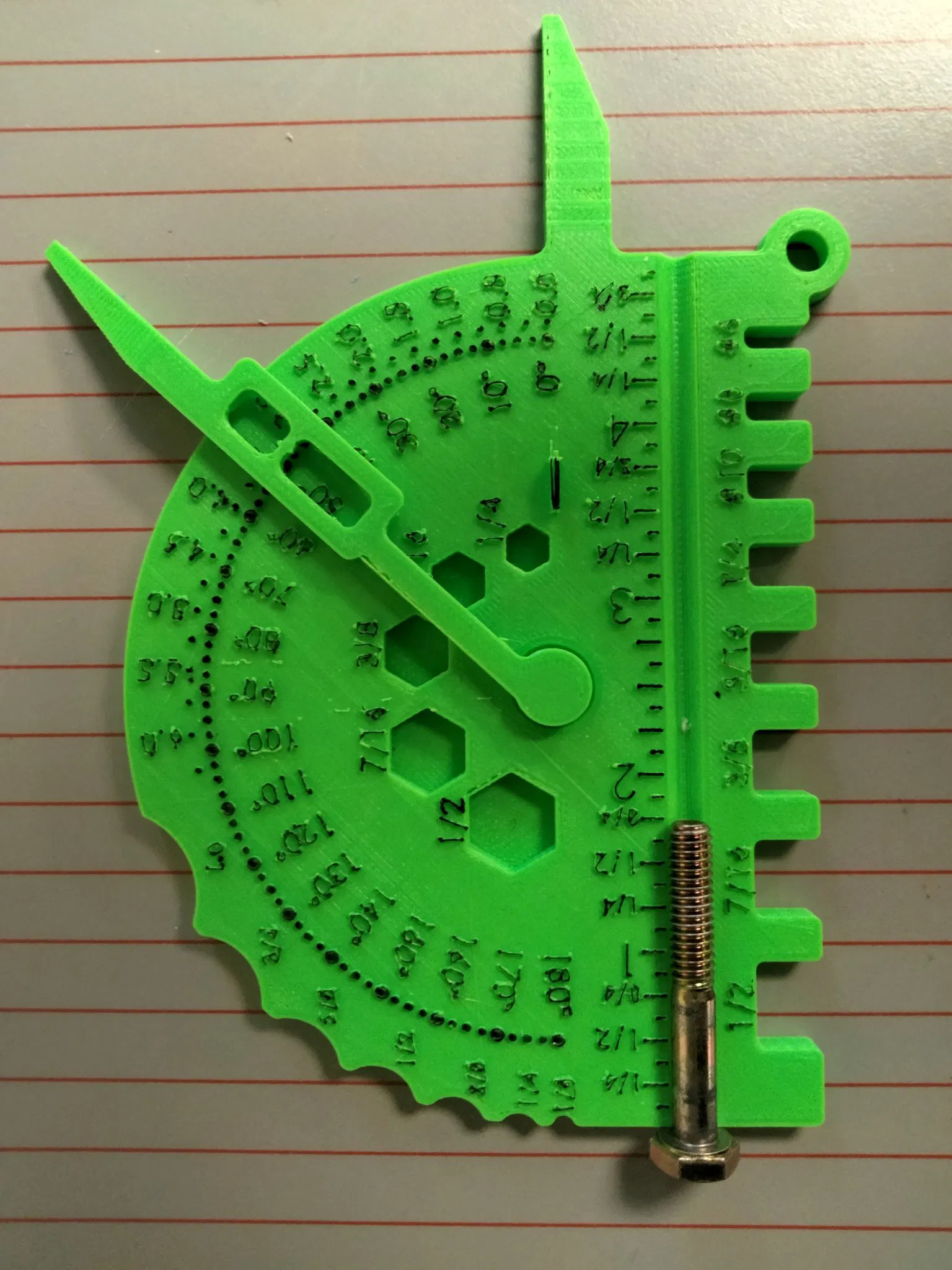

Thiết bị đo chiều dài bu lông (0"-5" chính xác đến .125")

Đặt bu lông sao cho đầu bu lông ở phía đối diện với cánh tay căn chỉnh và trục của bu lông được căn chỉnh trong thiết bị đo chiều dài bu lông. Sử dụng các số ở bên cạnh bu lông để xác định chiều dài của bu lông.
