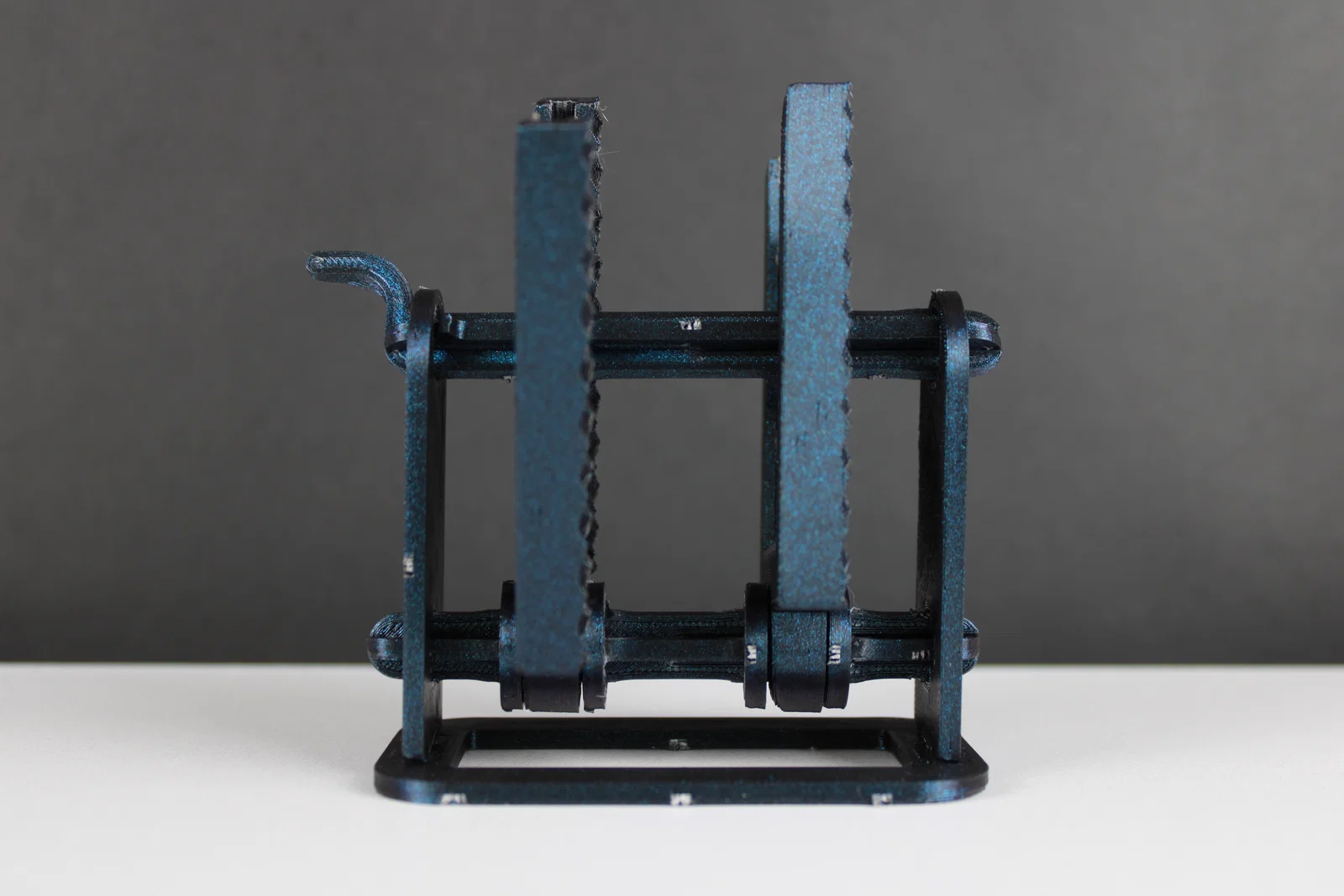

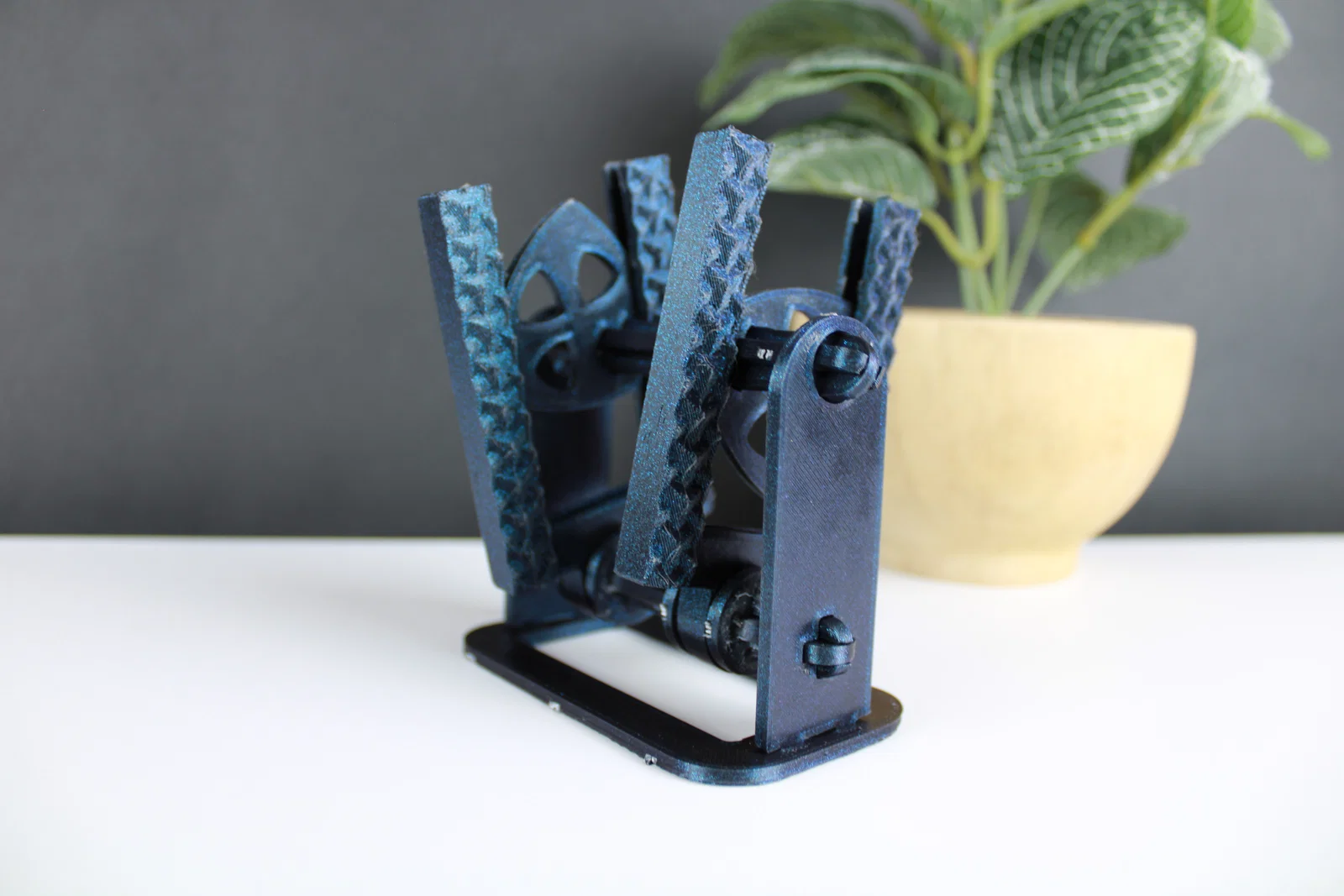

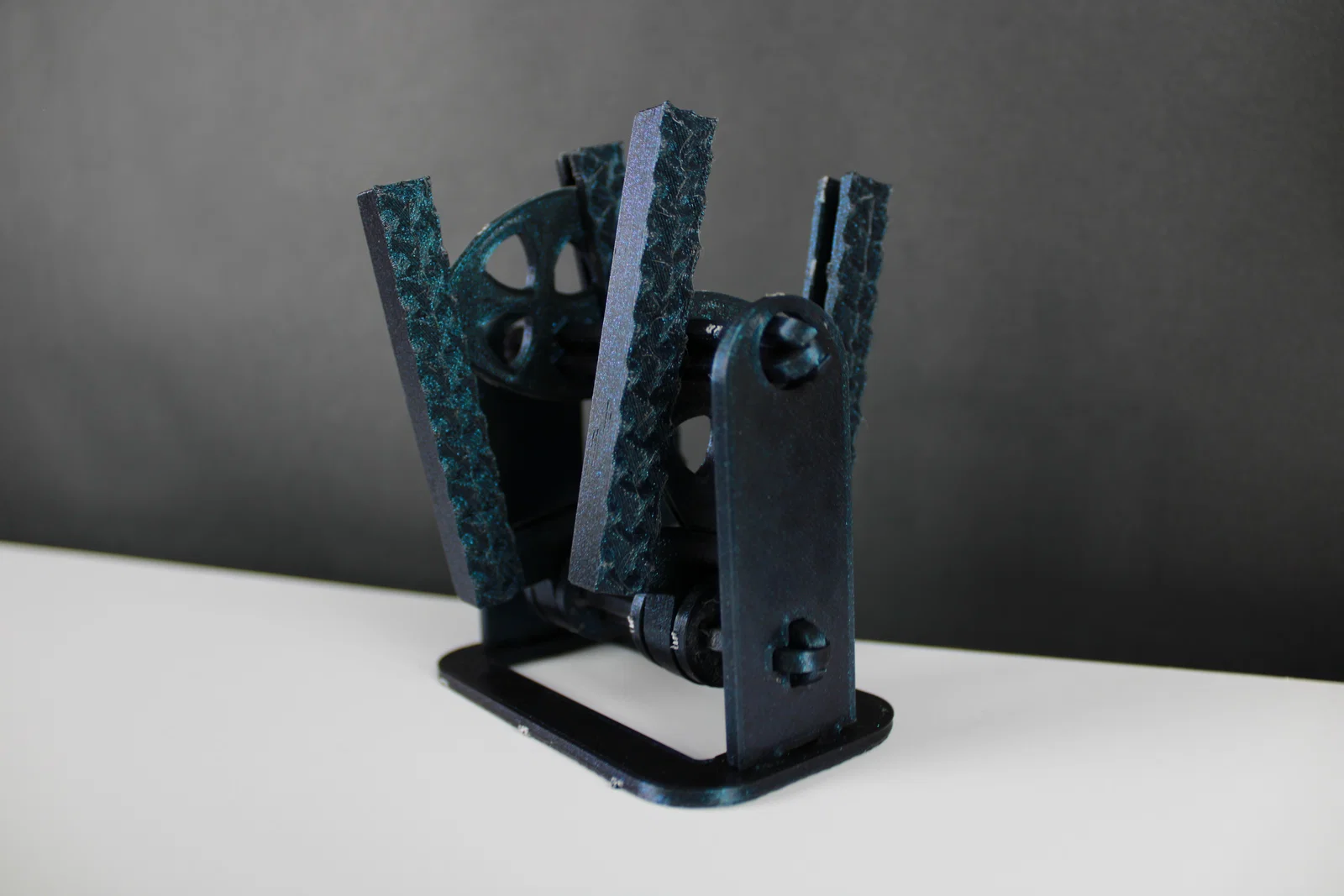

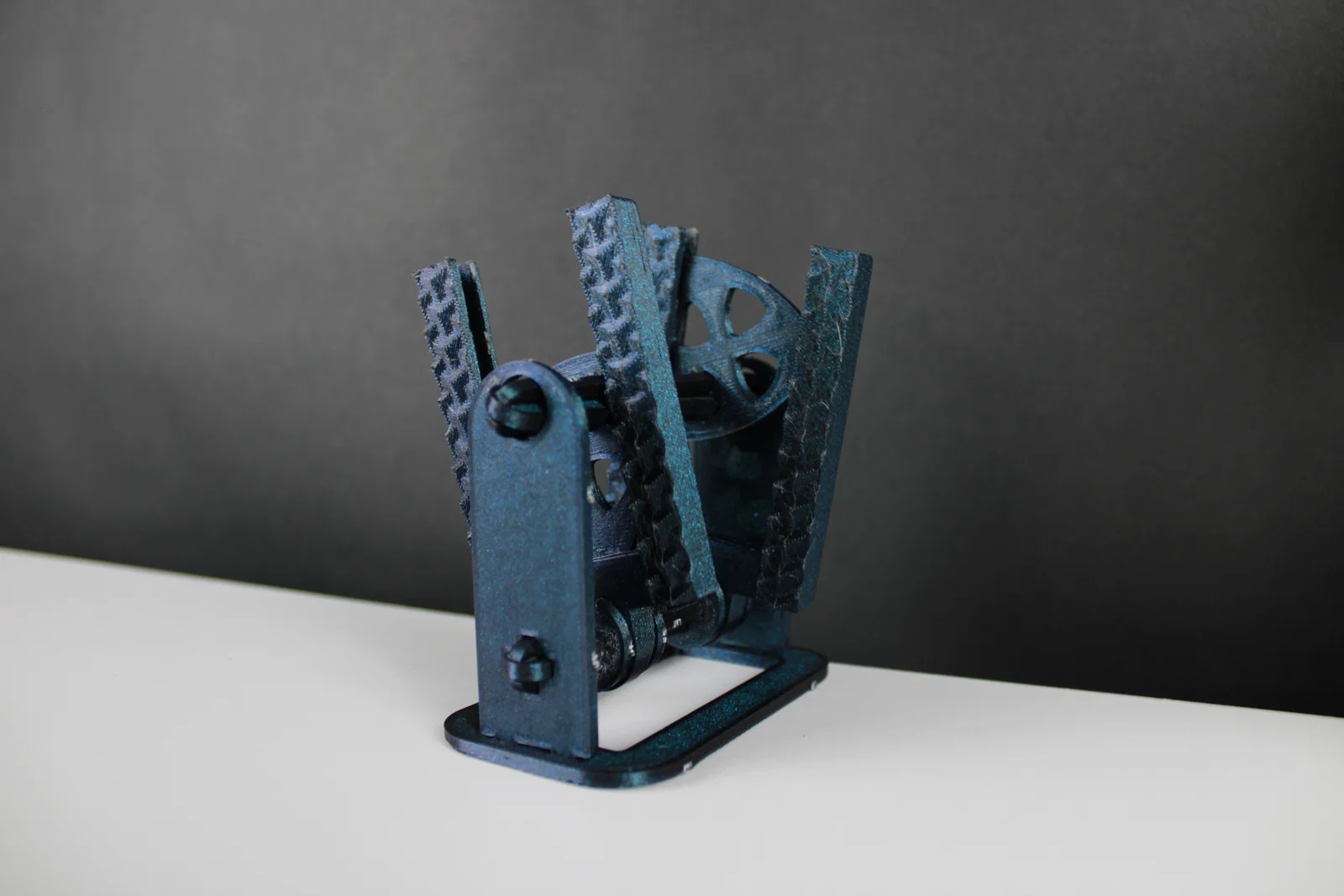

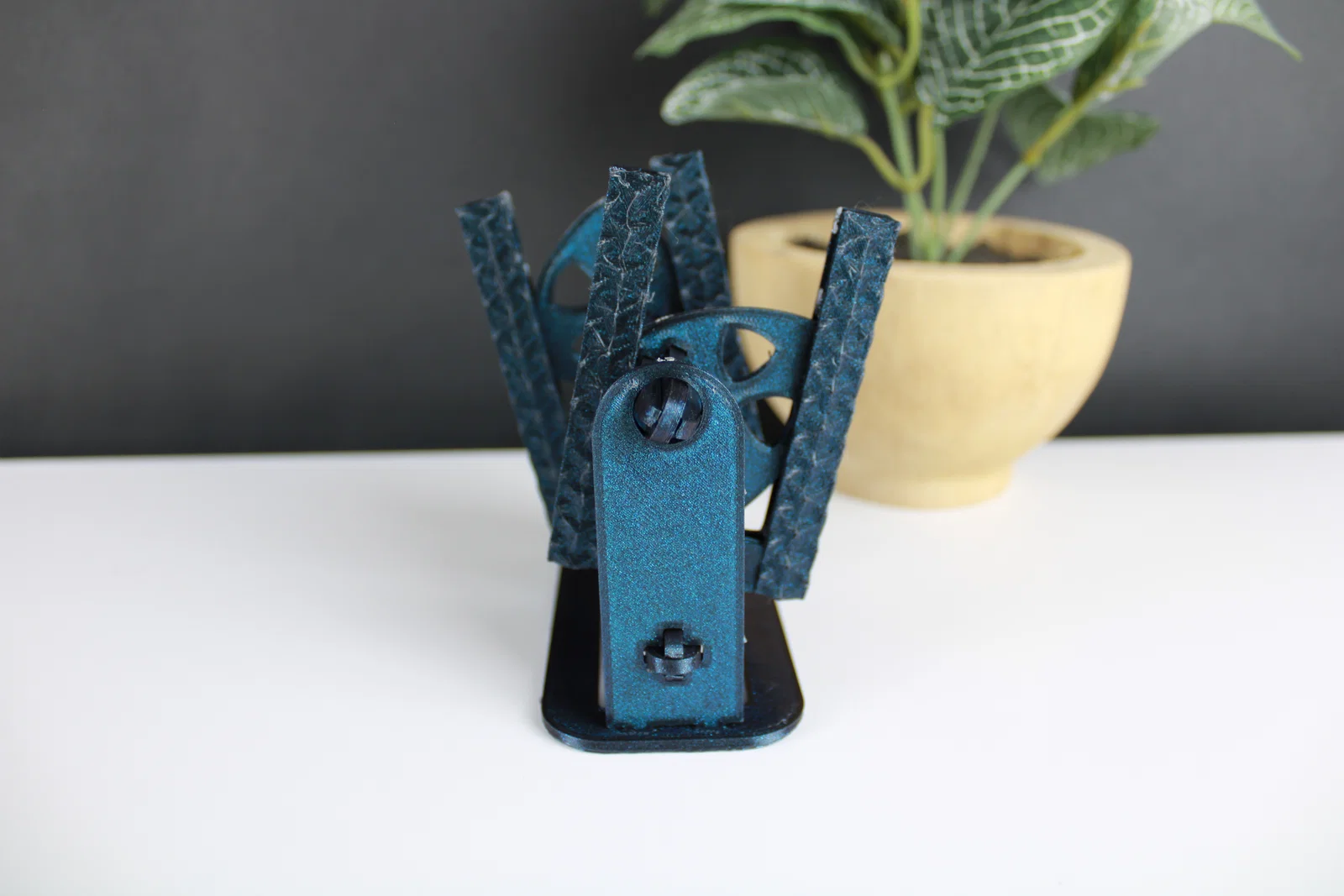

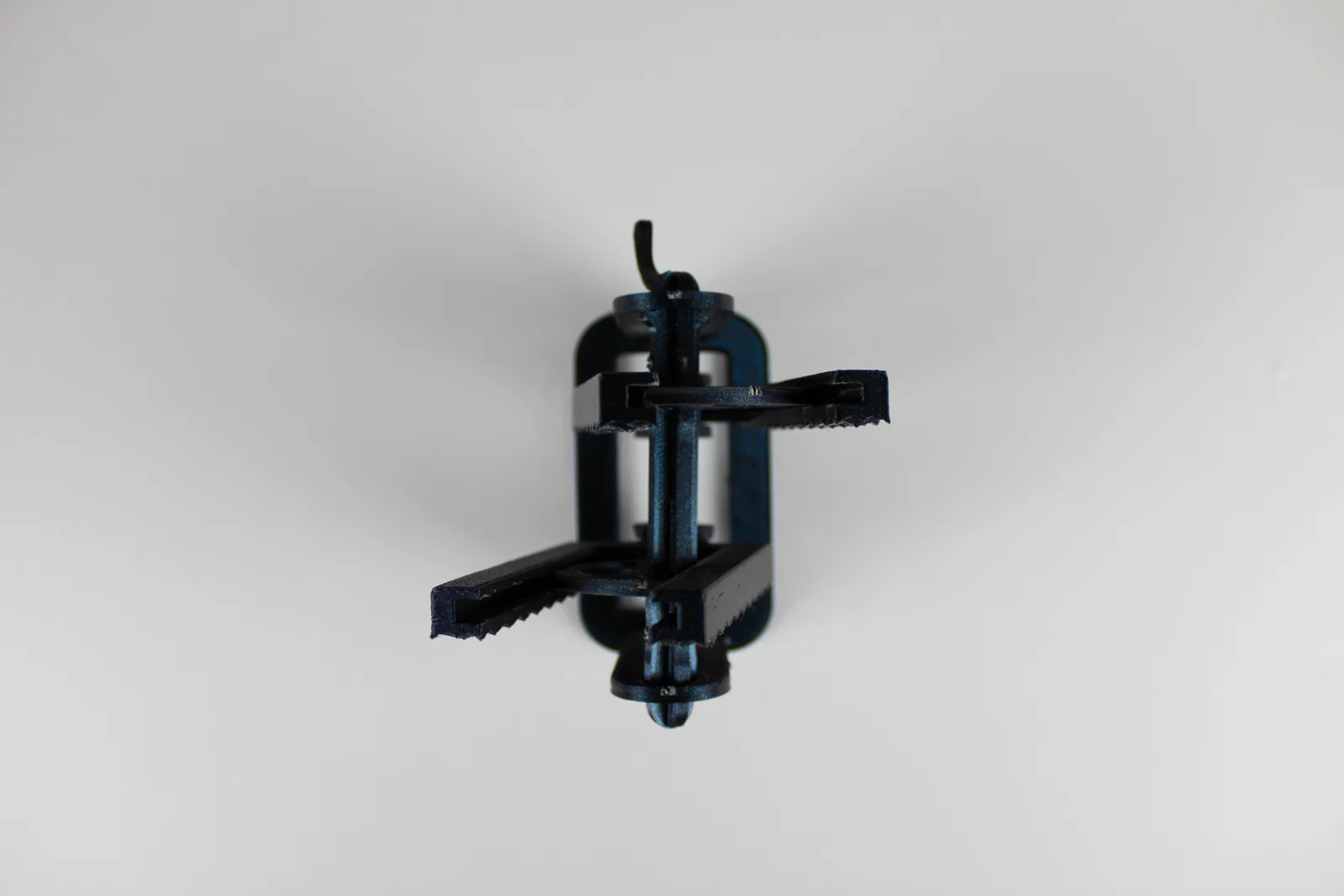

Bộ Kit Cơ Khí Hình Tam Giác Reuleaux (Reuleaux Triangle Mechanism Kit Card)

Tổng quan

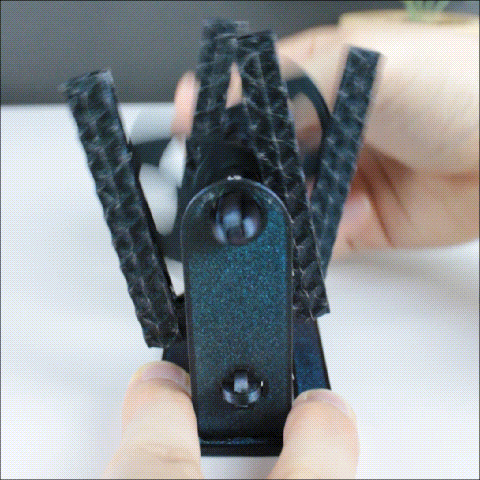

Hình tam giác Reuleaux là một dạng hình học rất thú vị và giờ đây bạn có thể tự mình xem cách chúng hoạt động với bộ kit mini này! Điểm độc đáo của chúng là những hình đa giác có độ rộng không đổi nhưng trọng tâm lại di chuyển. Những đặc tính này cho phép nó biến chuyển động xoay quanh một trục cố định thành chuyển động tịnh tiến qua lại, đó chính là cơ chế mà bạn sẽ thấy trong bộ kit này.

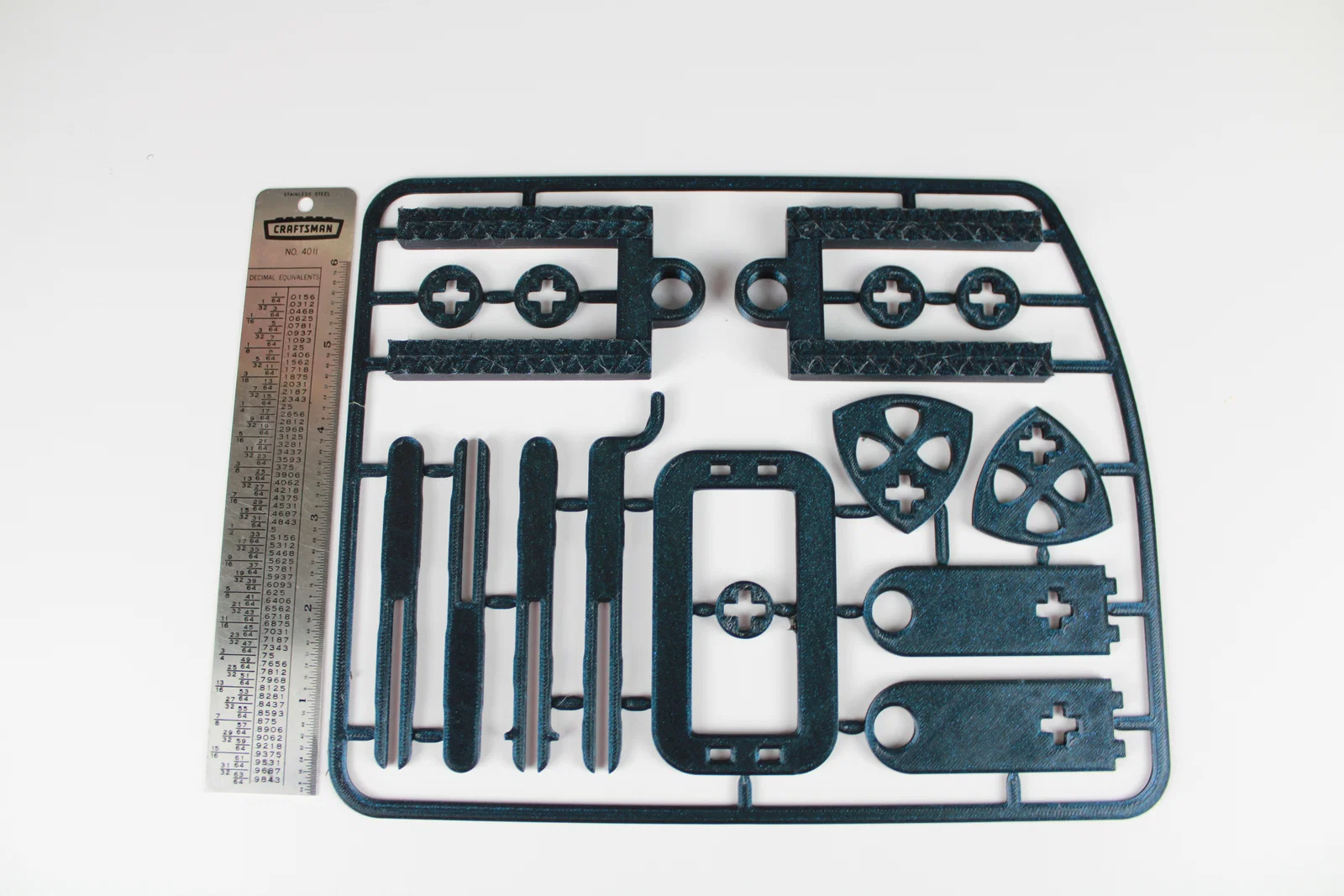

Tôi thiết kế sản phẩm này trên OnShape, bao gồm các chi tiết sau:

• 1x Đế (Base)
• 2x Giá đỡ hai đầu (End Supports)
• 2x Thanh gạt (Forks)
• 2x Tam giác Reuleaux
• 2x Chi tiết trục dưới (Bottom Axle Pieces)
• 1x Tay cầm trục trên (Top Axle Handle)
• 1x Giá đỡ trục trên (Top Axle Support)
• 4x Đĩa (Discs)

Cập nhật ngày 16/7/23: Đã chỉnh sửa dung sai (tolerances) cho một số bộ phận và làm cho các phần hỗ trợ (sacrificial supports) trên thanh gạt dễ tháo rời hơn.

In ấn

Tôi in bộ kit này bằng nhựa Burnt Titanium PLA trên máy Prusa i3 MK3. Không cần phải dùng support! Tôi đã đính kèm file STL gốc, g-code và file nguồn.

Nếu bạn tự slice, chỉ cần đảm bảo đặt hướng các chi tiết giống như ví dụ trong g-code. Tôi cũng khuyên bạn nên giảm tốc độ in, đặc biệt là phần viền (perimeters), để bản in ra trông sạch đẹp nhất.

Lắp ráp

Tôi khuyên bạn nên chuẩn bị sẵn một chiếc giũa nhỏ, keo dán sắt và giấy nhám để quá trình lắp ráp thuận tiện hơn.

1. Tách các chi tiết ra khỏi khung kit và làm sạch nhựa thừa. Nên dùng giũa chi tiết nhỏ.
2. Các thanh gạt có phần support hy sinh chạy dọc bên trong viền. Hãy dùng kìm mũi nhọn cẩn thận loại bỏ những dải nhựa mỏng đó để thanh gạt có hình dáng như một thanh chữ U.
3. Lắp trục dưới bằng cách trượt hai mảnh đối xứng vào nhau. Nếu các chi tiết bị lỏng, hãy dùng một ít keo dán sắt để cố định.
4. Lắp trục trên bằng cách trượt tay cầm và bộ phận đỡ trục vào nhau. Nếu bị lỏng, hãy dùng một ít keo dán sắt.
5. Các bước tiếp theo, hãy lưu ý rằng các trục có những đoạn nhô lên dọc theo chiều dài để giúp căn chỉnh các tam giác, thanh gạt và đĩa.
6. Trượt một cái đĩa vào trục dưới cho đến khi nó khớp với một trong các đoạn nhô lên. Nếu đĩa bị lỏng, hãy dùng keo dán sắt.
7. Trượt một thanh gạt vào trục dưới cho đến khi nó khớp với đĩa (lưu ý rằng thanh gạt nên hơi lỏng một chút - đừng dán keo nhé!!).
8. Trượt đĩa thứ hai vào trục dưới để kẹp chặt thanh gạt ở giữa, căn chỉnh khoảng giữa của các đoạn nhô lên trên trục.
9. Lặp lại các bước 6-8 cho các đĩa và thanh gạt còn lại. Dán keo nếu cần, ngoại trừ các thanh gạt.
10. Trượt hai hình tam giác Reuleaux vào trục trên, từ phía không có tay cầm. Căn chỉnh mỗi hình tam giác với hai đoạn nhô lên, bắt đầu từ đoạn gần tay cầm nhất.
11. Trượt đĩa nhỏ vào trục trên và căn chỉnh nó khớp với đoạn nhô lên xa tay cầm nhất.
12. Đặt trục trên và trục dưới sao cho các tam giác khớp với các thanh gạt và có thể trượt vào khe của thanh gạt. Điều chỉnh vị trí thanh gạt và tam giác nếu cần.
13. Gắn các giá đỡ hai đầu vào hai bên trục. Lưu ý rằng tay cầm trên trục trên phải được lắp vào lỗ trên giá đỡ trước.
14. Khi mọi thứ đã khớp, các trục song song với nhau và giá đỡ song song với nhau, hãy cẩn thận ấn các chốt dưới đáy giá đỡ vào các khe trên đế.
15. Kiểm tra và căn chỉnh lại nếu cần. Nếu các tam giác di chuyển hơi cứng, bạn có thể thử giũa các cạnh của chúng và/hoặc bôi thêm một ít dầu bôi trơn.
