Vỏ pin AAA cho cảm biến nhiệt độ Aqara

Mình có kha khá cảm biến nhiệt độ Aqara Zigbee trong nhà và việc thay pin hàng năm thật sự khá phiền. Hai viên pin AAA chắc chắn sẽ có dung lượng lớn hơn nhiều so với pin cúc áo CR2032.

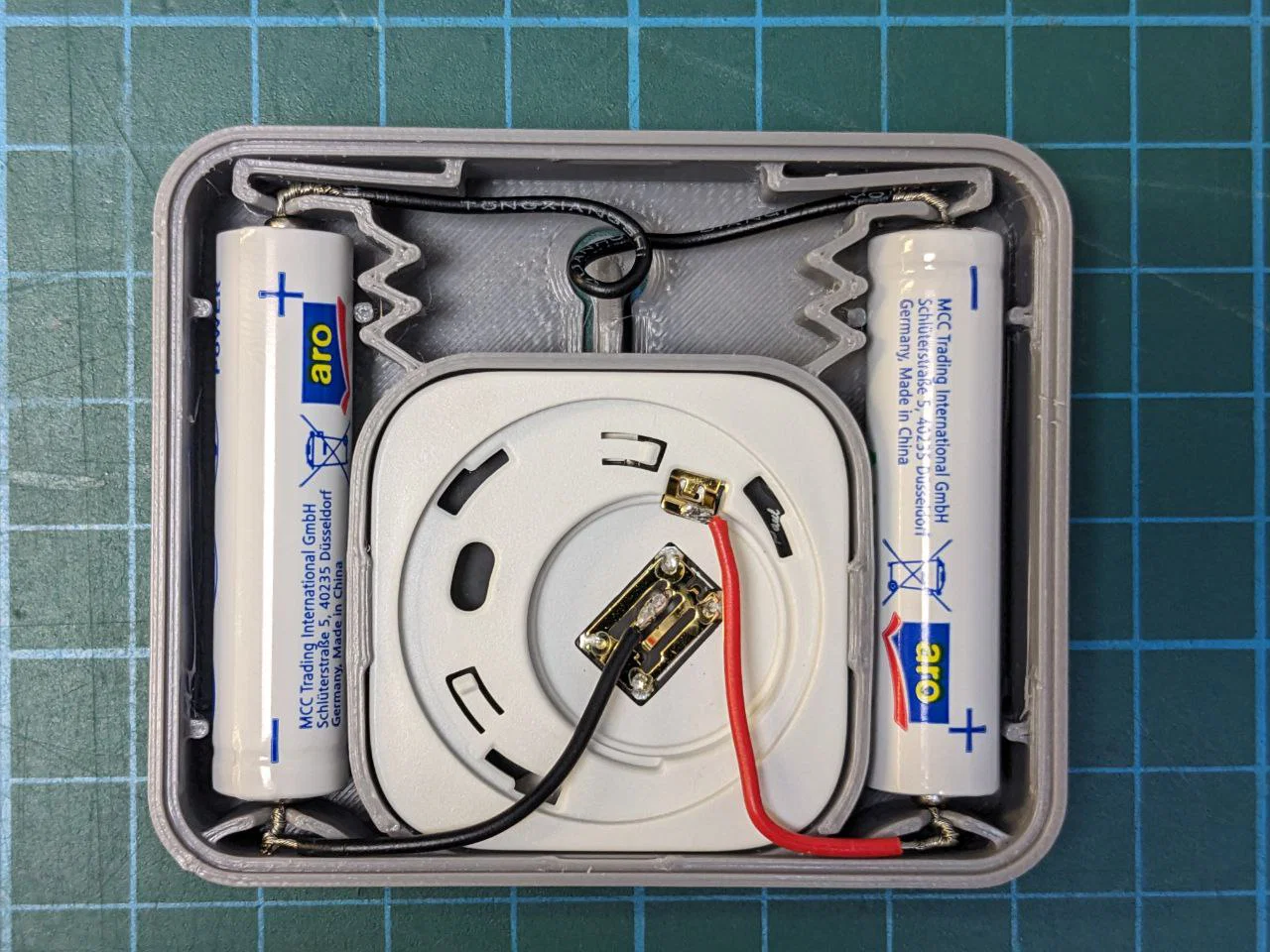

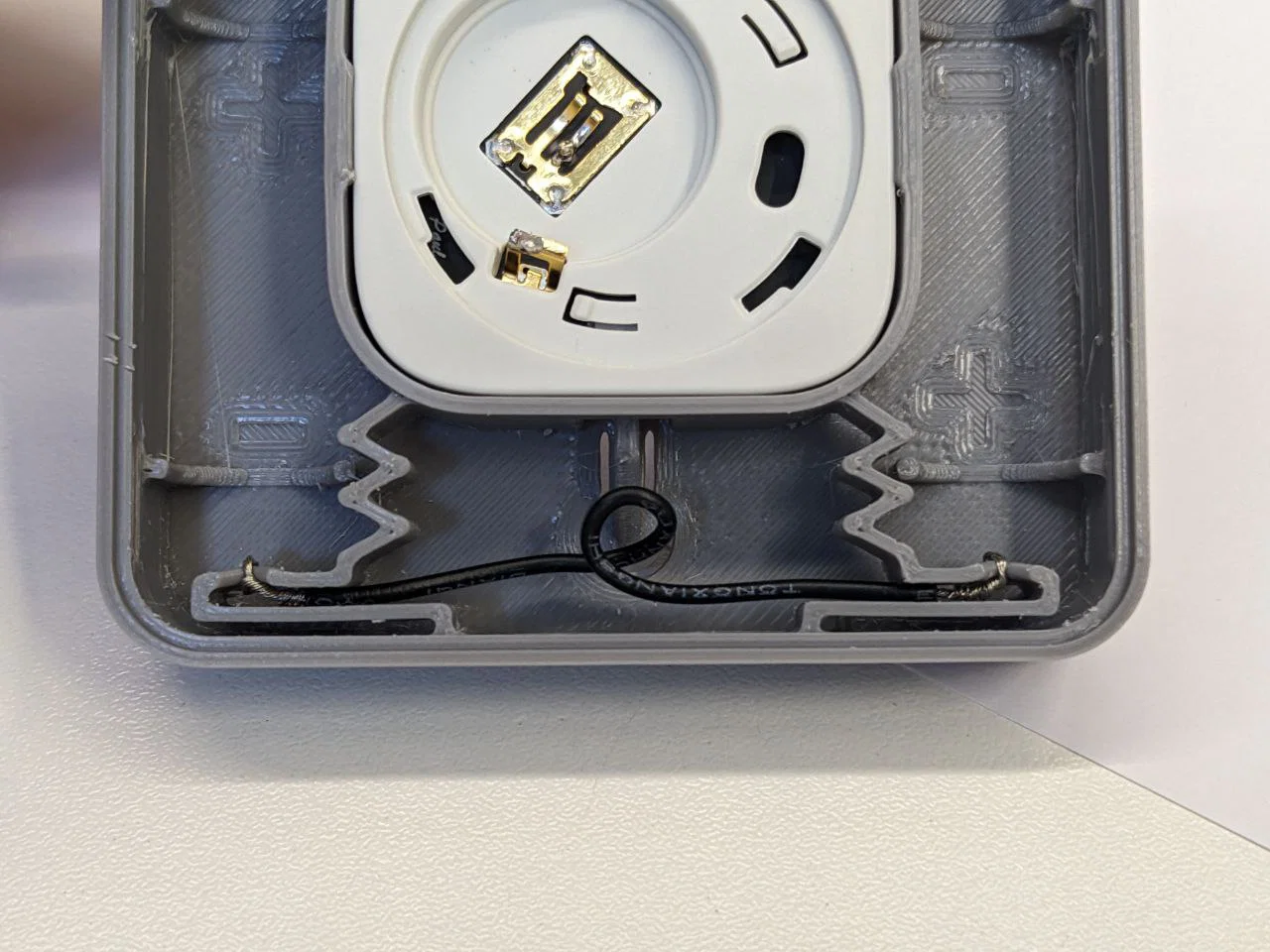

Phần vỏ này giúp chứa cảm biến và hai viên pin AAA bên trong. Thiết kế có các lò xo nhựa để tạo áp lực lên các điểm tiếp xúc pin, nhưng bạn cần in hỗ trợ (supports) và loại bỏ chúng sau khi in.

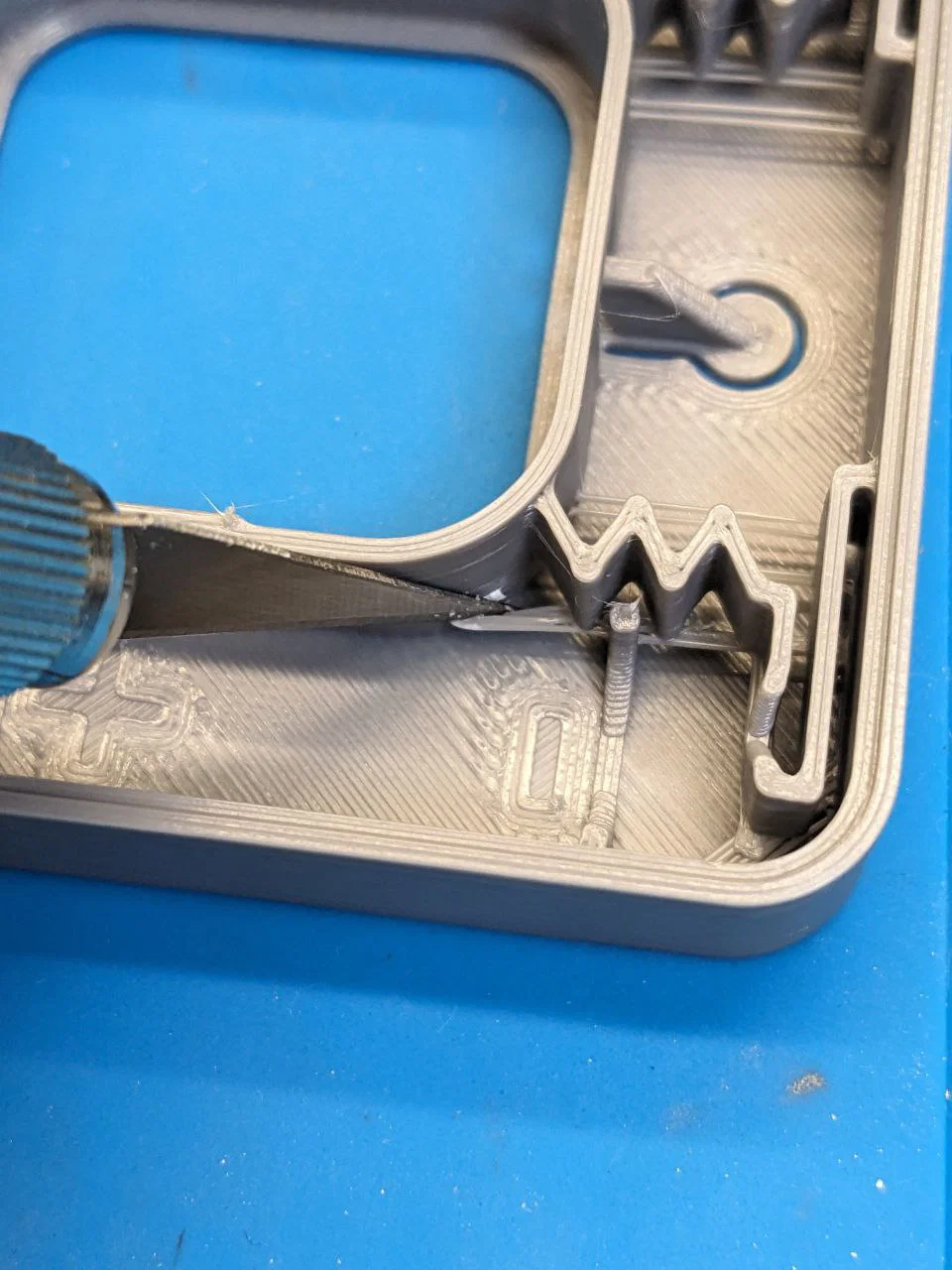

Một lựa chọn khác là sử dụng các cầu nối (bridges) tích hợp thay vì dùng supports. Mình thấy việc loại bỏ cầu nối dễ dàng hơn so với supports.

Bạn có thể chọn phiên bản có sẵn cầu nối hoặc bật tính năng hỗ trợ trong phần mềm cắt lớp (slicer) của mình.

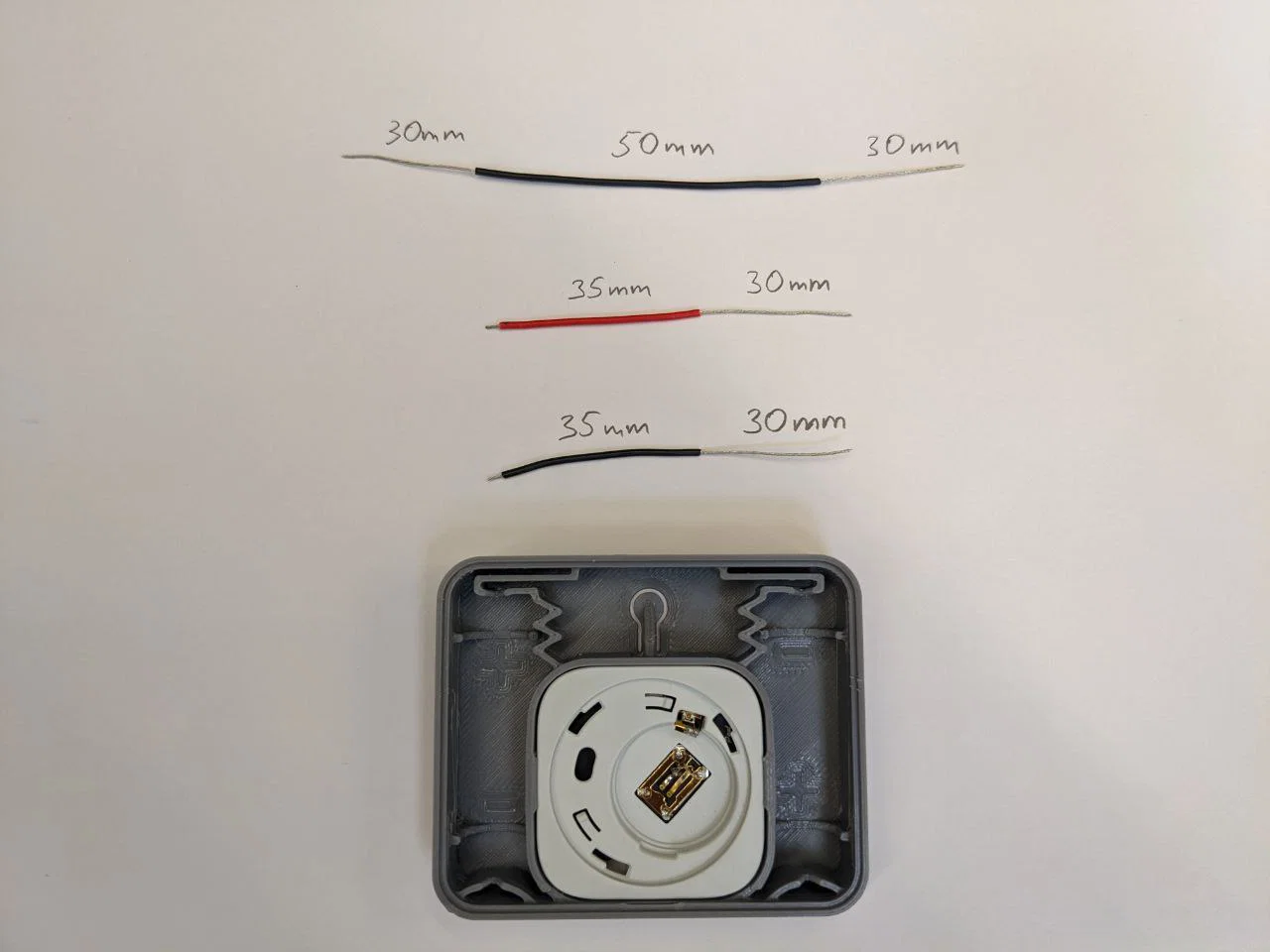

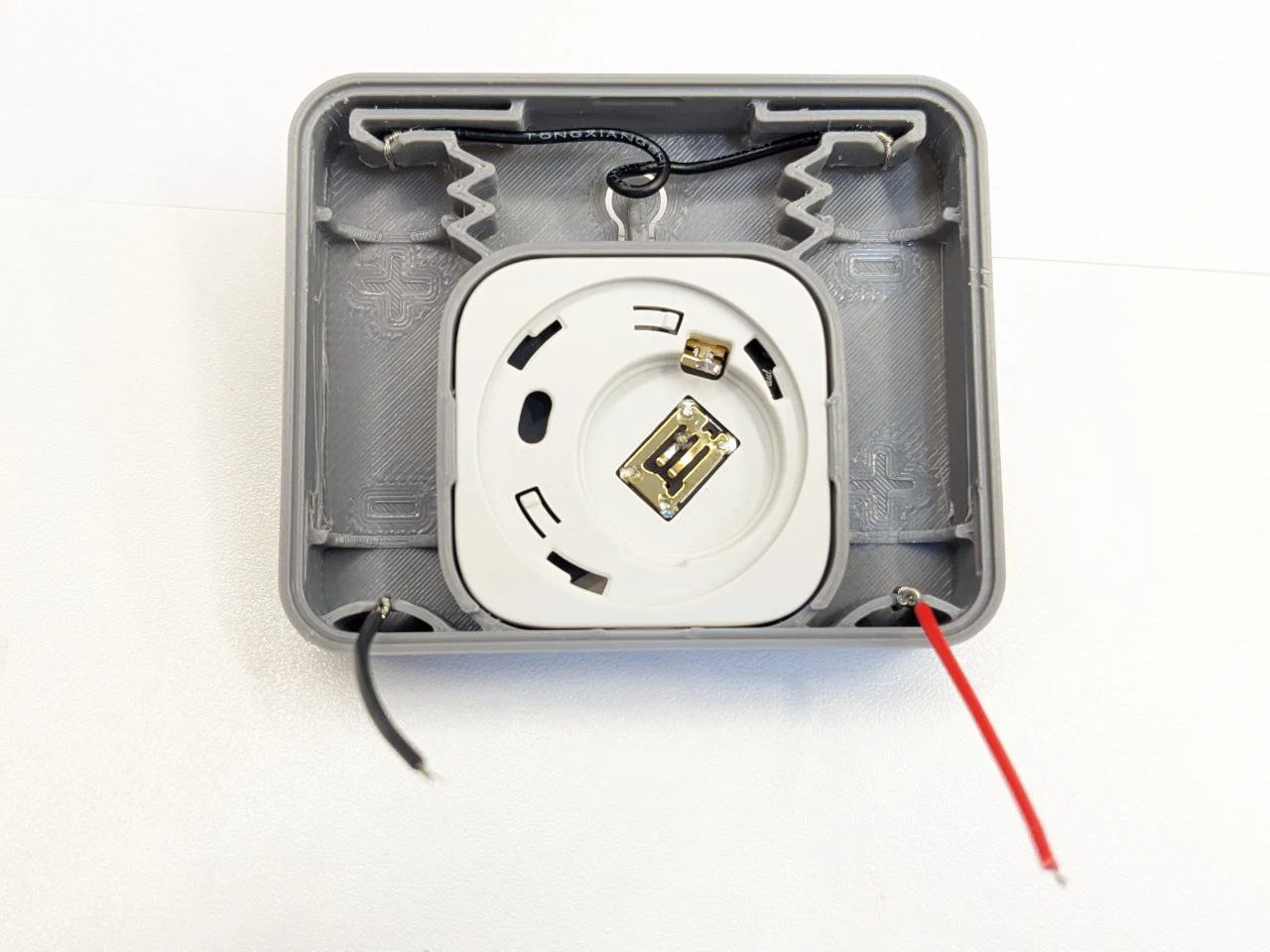

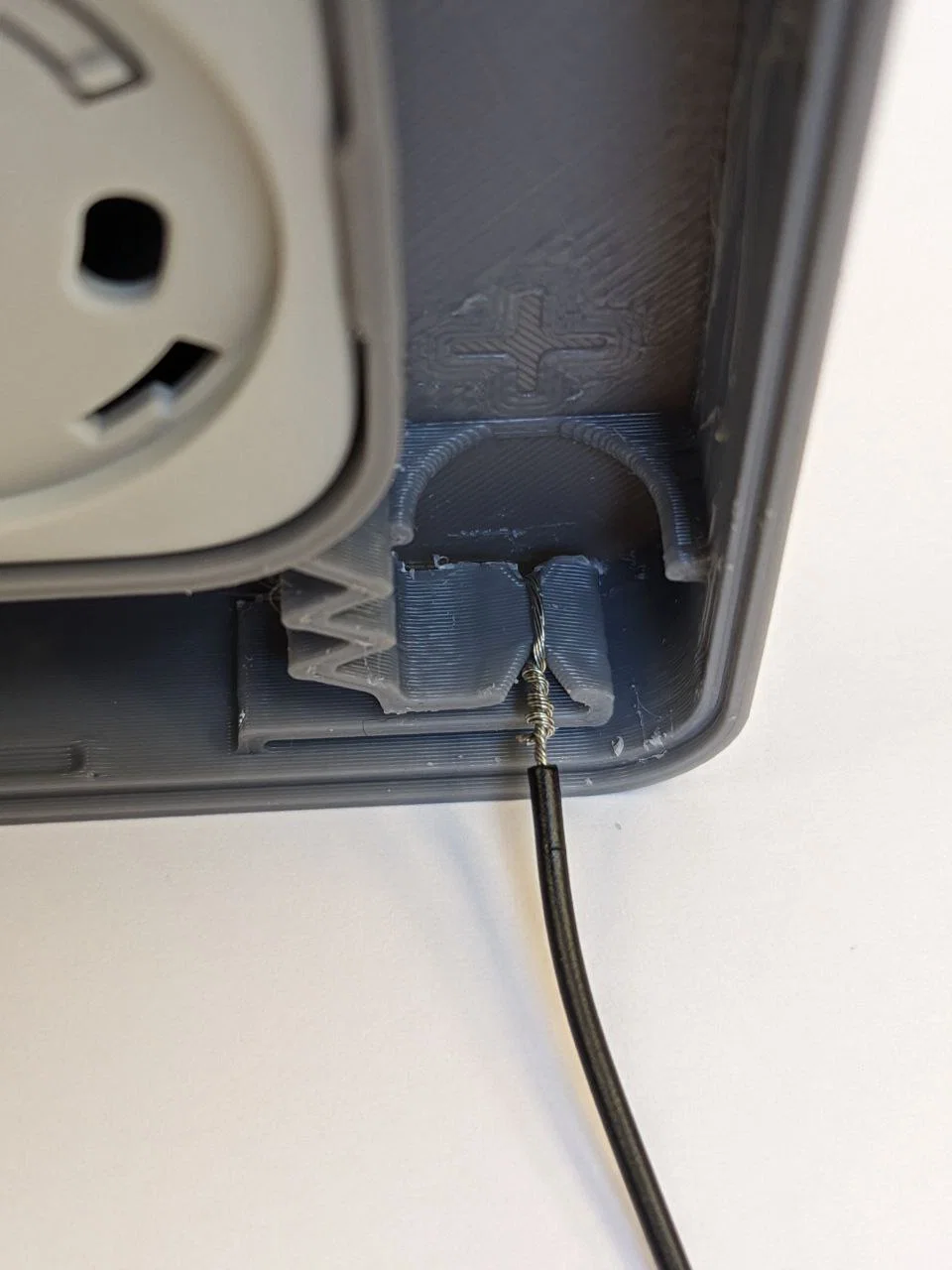

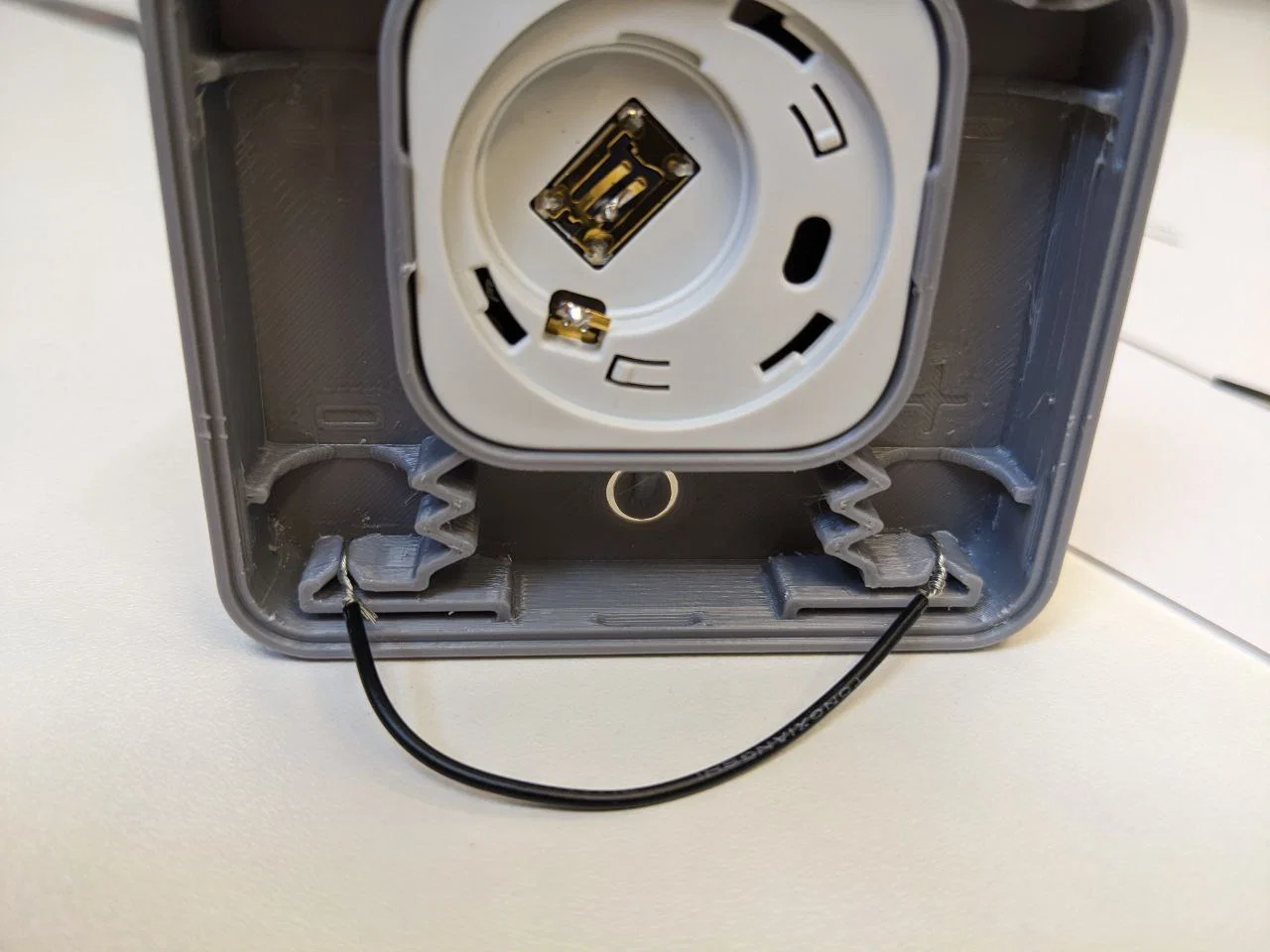

Việc lắp ráp yêu cầu một chút kỹ năng hàn dây vào các điểm tiếp xúc pin bên trong cảm biến. Mình thấy cách hàn dây trực tiếp vào thiết bị sẽ dễ hơn là cố gắng nhét một bộ chuyển đổi pin CR2032 giả.

Thiết kế này tối ưu để in với chiều cao lớp 0.2mm và không cần hỗ trợ (nếu dùng phiên bản có cầu nối tích hợp).

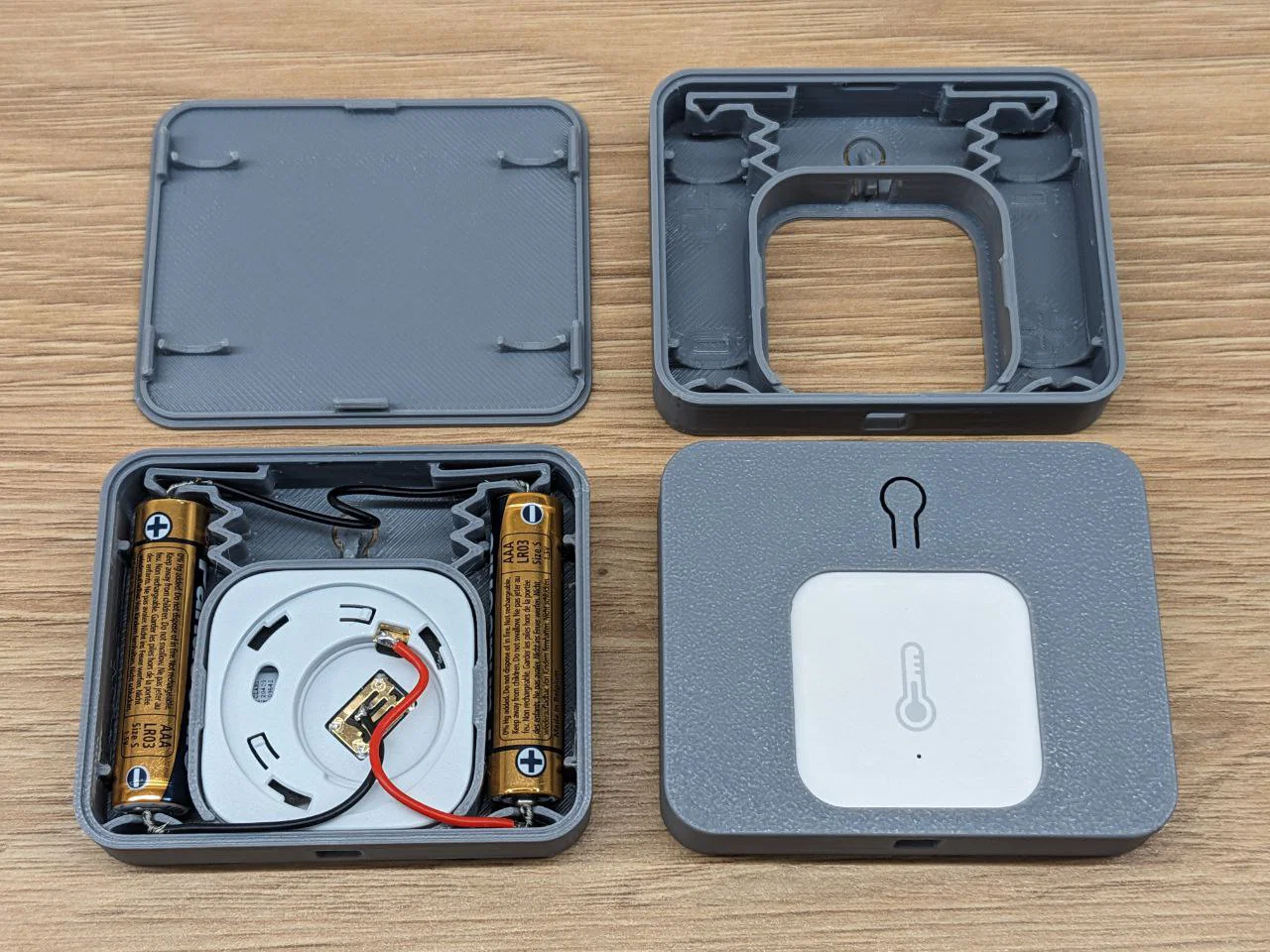

Có cả nắp lưng với các lỗ nhỏ. Mình dùng nó để gắn nhiệt kế lên tường bằng cách dùng keo nến bắn qua các lỗ đó.

Mình đã đính kèm file .step nếu bạn nào muốn tùy chỉnh lại thiết kế nhé.
