Giá đỡ ống PTFE cho máy in BambuLab

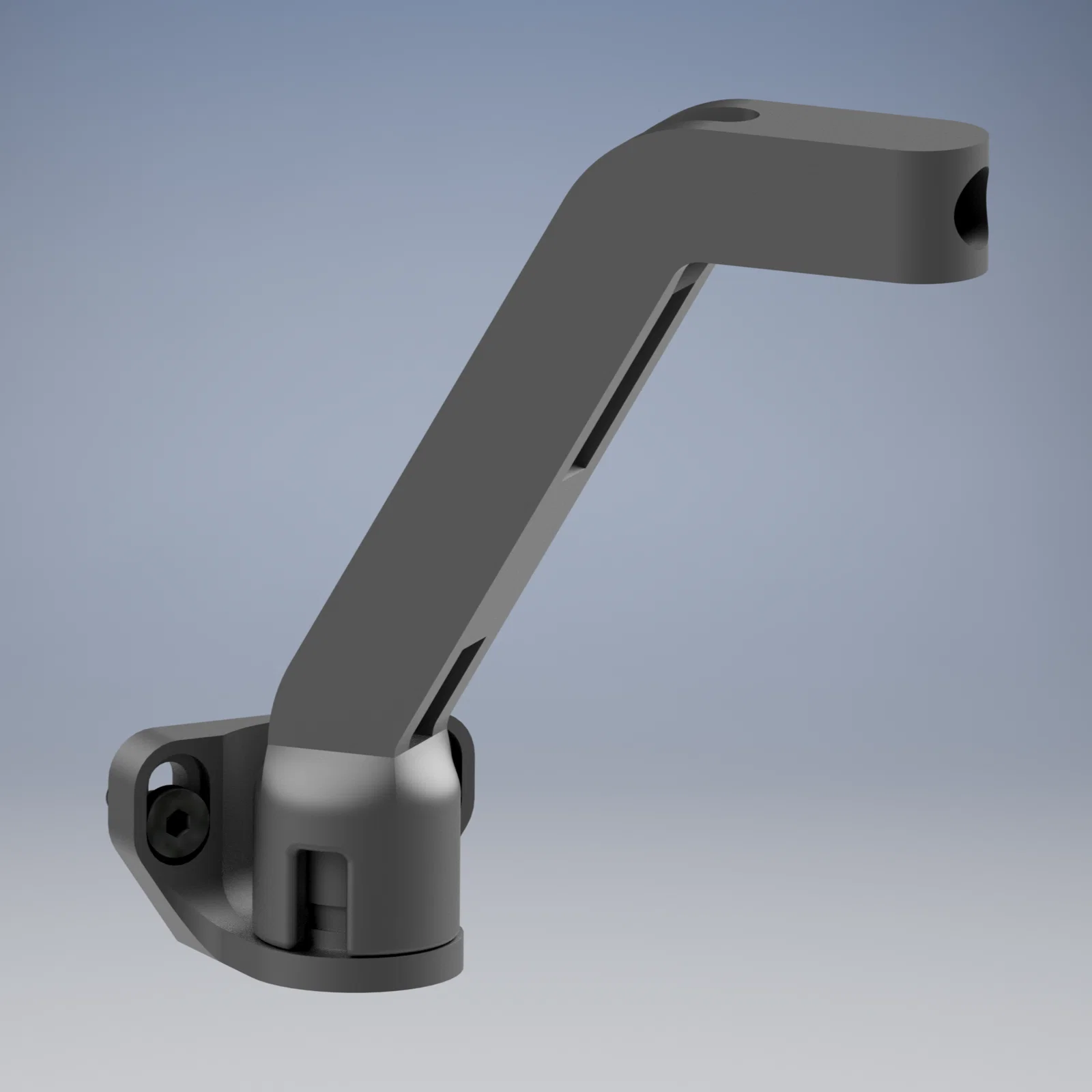

Giá đỡ ống PTFE với đế tùy chỉnh

Có phiên bản cải tiến: https://makerworld.com/models/1448989

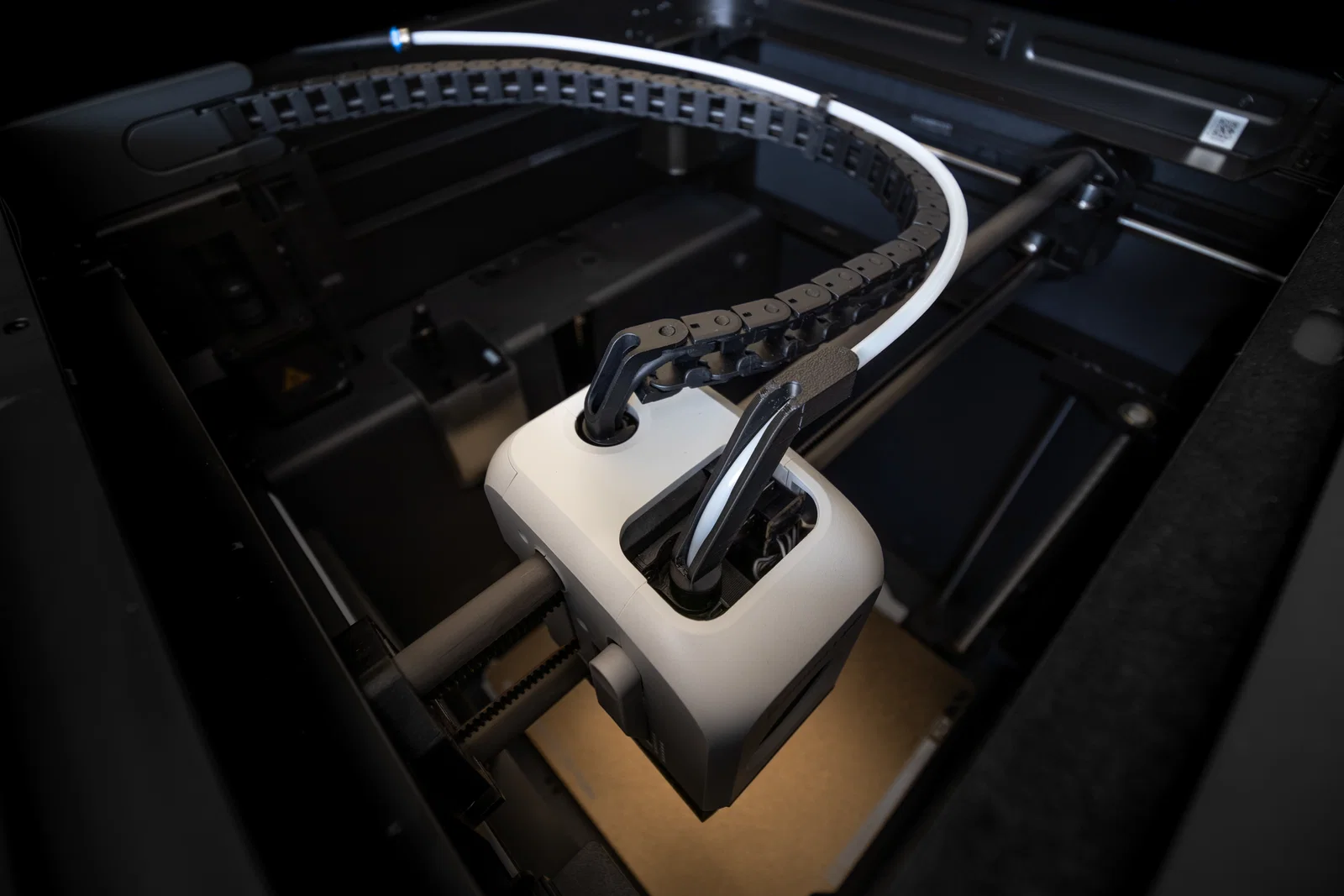

• Mục đích chính: ngăn không cho ống dẫn PTFE va chạm vào tấm kính phía trên.

• Ưu điểm của mô hình này:

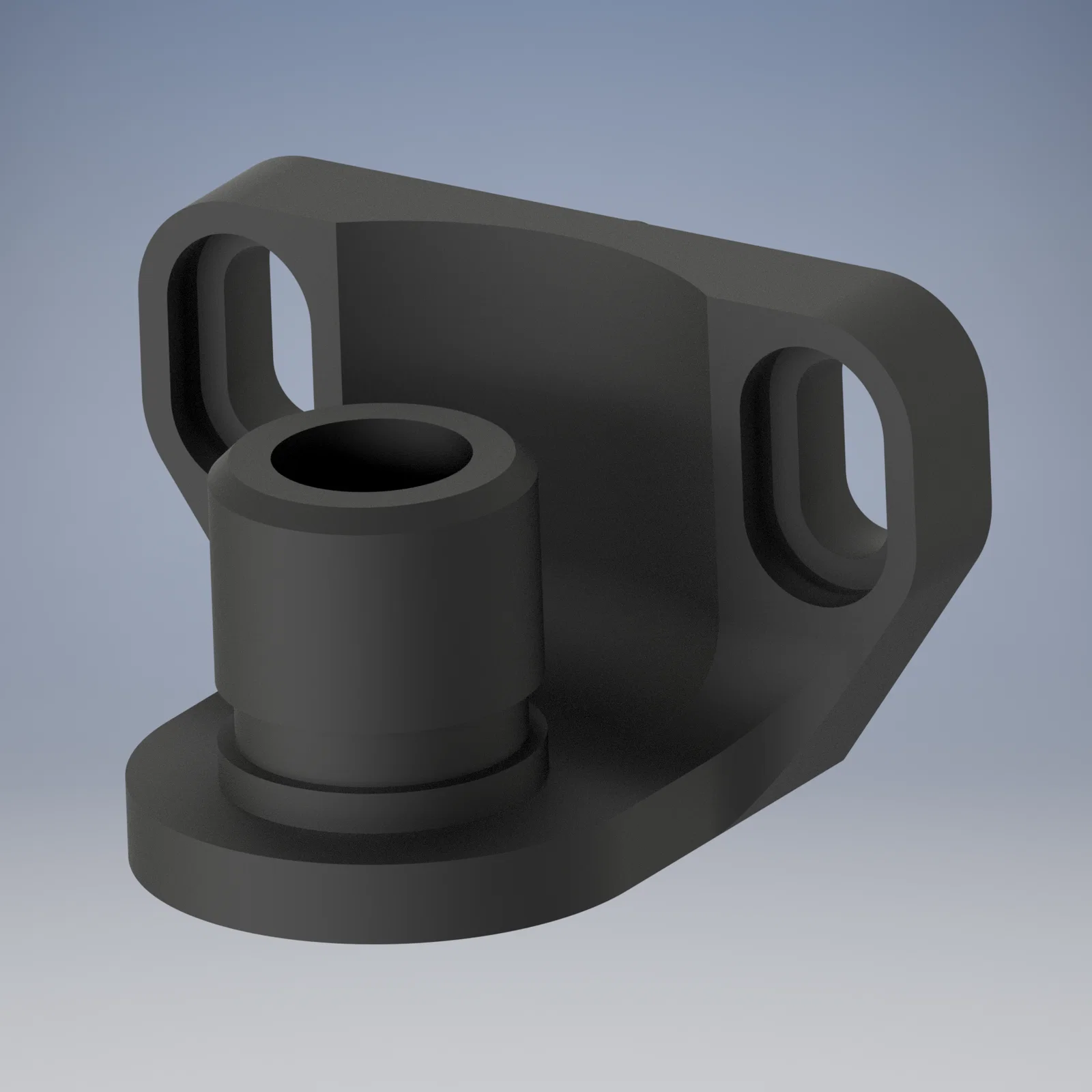

  • Độ ổn định cao hơn nhiều nhờ phần đế đã được thiết kế lại.

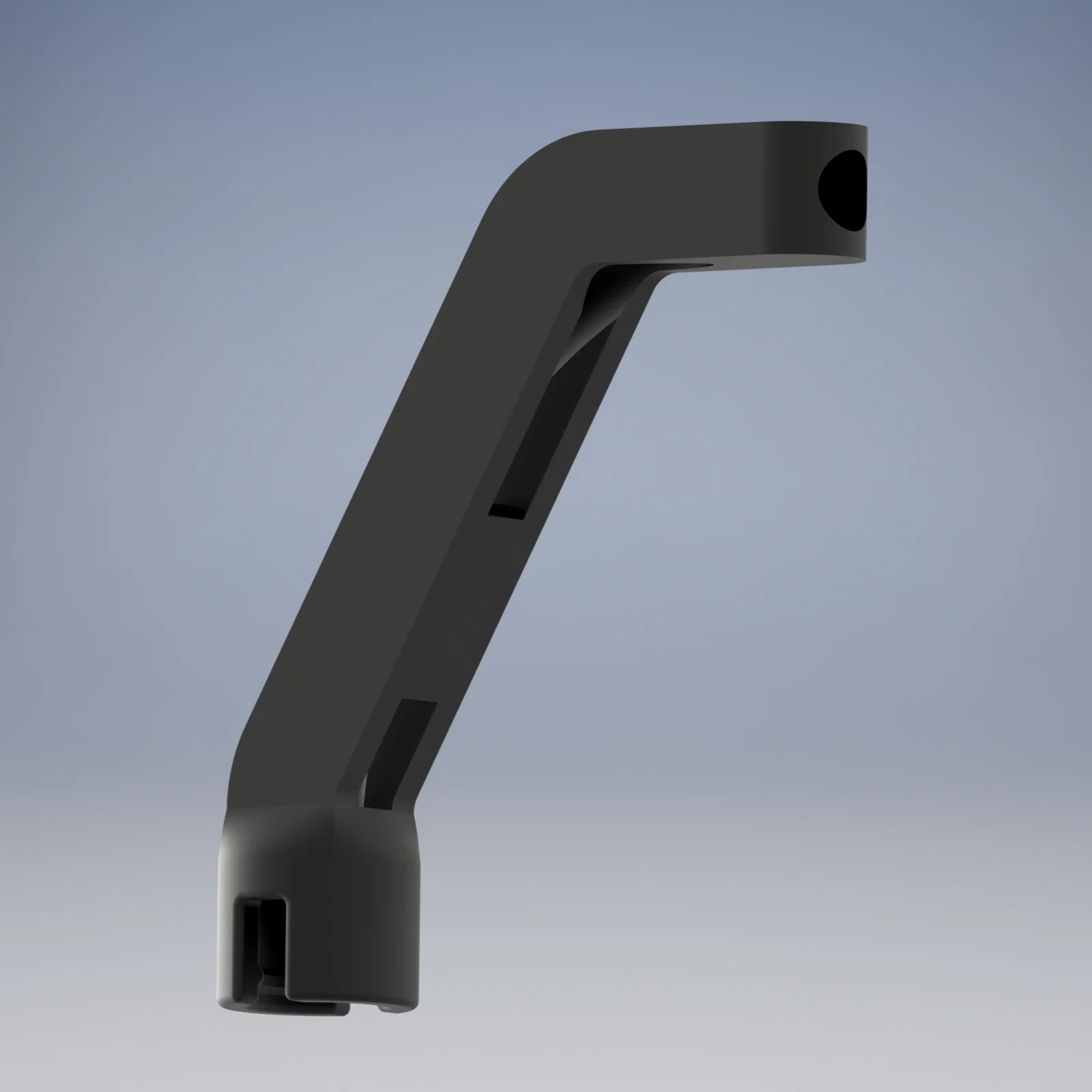

  • Các rãnh được thêm vào giúp giữ ống chắc chắn, ngăn tình trạng ống bị uốn cong quá mức hoặc không đủ độ cong (bán kính khoảng 38,125mm).

• Khuyến nghị in ấn:

  • Scale lên 102% nếu dùng nhựa ABS (để bù trừ độ co ngót) - hoặc sử dụng file .3mf đi kèm.
  • Cần có support (chỉ cho phần tay đỡ) - in theo chiều thẳng đứng, lộn ngược là cách tối ưu nhất.

• Ghi chú lắp ráp:

  1. Gỡ support và chà nhám phần nối.
  2. Lắp hai mảnh lại với nhau (cần dùng lực kha khá).
  3. Luồn ống qua giá đỡ.
  4. Cắm ống vào bộ đùn (extruder).
  5. Trượt cụm này xuống vị trí của đế zin ban đầu và bắt vít cố định.

• Đã kiểm thử với nhựa BambuLab ABS, scale 102%, bật support, thiết lập làm mát cho phần overhang là 100%. Chi phí: 4,3g (1,72m). Thời gian: 36 phút 59 giây (chưa tính thời gian cân chỉnh). Lắp vừa khít. Cần dùng chút lực khi lắp ráp.
