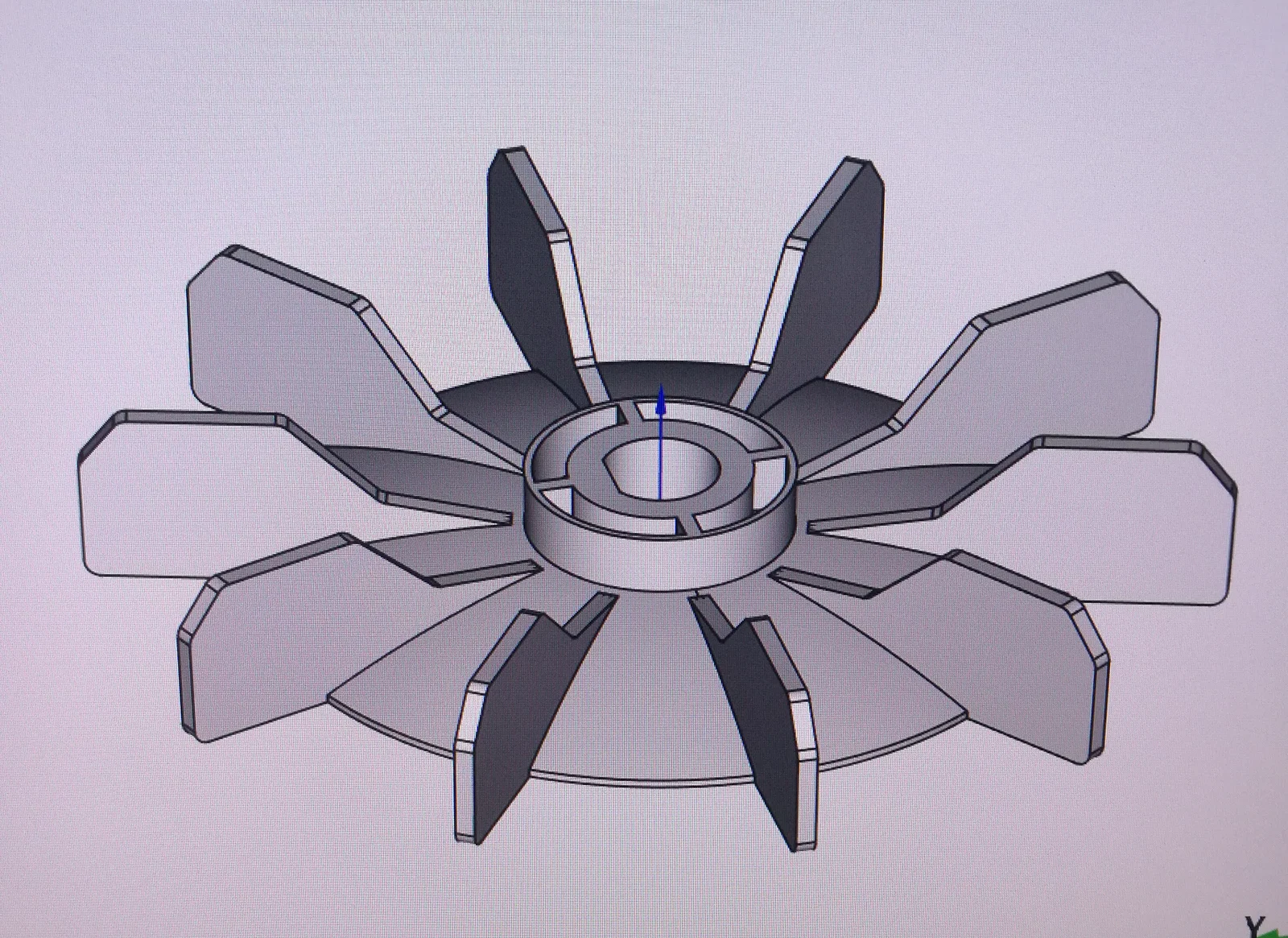

Cánh quạt tản nhiệt cho máy nén khí (Compressor Impeller)

Cánh quạt tản nhiệt cho máy nén khí là một linh kiện quan trọng giúp duy trì nhiệt độ hoạt động ổn định cho hệ thống máy nén. Khi máy nén hoạt động liên tục, việc sinh nhiệt là điều không thể tránh khỏi, và cánh quạt này đóng vai trò then chốt trong việc tạo ra luồng gió lưu thông để làm mát các bộ phận bên trong. Với thiết kế chắc chắn và kích thước chuẩn xác, đây là giải pháp thay thế hiệu quả khi cánh quạt cũ của bạn bị gãy, biến dạng hoặc không còn khả năng tản nhiệt tốt.

Sản phẩm này được thiết kế với đường kính ngoài 135mm, phù hợp với nhiều loại máy nén khí thông dụng trên thị trường. Phần lỗ trục được làm chuẩn với kích thước 14mm, giúp việc lắp đặt trở nên đơn giản và vừa khít, giảm thiểu độ rung lắc khi quay ở tốc độ cao. Nếu bạn đang tự sửa chữa máy nén tại xưởng hay tại nhà, việc in 3D mẫu cánh quạt này sẽ giúp bạn tiết kiệm chi phí mua linh kiện chính hãng đắt đỏ và rút ngắn thời gian chờ đợi đặt hàng.

Một số lưu ý quan trọng để đạt được kết quả in tốt nhất:

• Vật liệu in: Bạn nên cân nhắc sử dụng nhựa chịu nhiệt tốt như PETG hoặc ABS thay vì PLA thông thường, vì máy nén khí thường tạo ra môi trường nhiệt độ khá cao khi hoạt động.
• Độ dày lớp (Layer height): Nên đặt ở mức 0.2mm hoặc thấp hơn để đảm bảo độ mịn cho bề mặt các cánh quạt, giúp luồng khí được đẩy đi hiệu quả nhất.
• Tỷ lệ lấp đầy (Infill): Nên thiết lập từ 40% đến 60% để cánh quạt đủ độ cứng cáp, chịu được lực quán tính khi quay mà không bị nứt gãy.
• Hỗ trợ (Support): Khi in mẫu này, bạn sẽ cần sử dụng support cho phần lỗ trục và các vị trí có độ nhô cao để đảm bảo hình dạng chính xác.
• Kiểm tra cân bằng: Sau khi in xong, hãy đảm bảo rằng cánh quạt được làm sạch hoàn toàn các vết nhựa thừa để tránh gây mất cân bằng khi máy chạy ở vòng tua cao, điều này sẽ giúp bảo vệ trục máy nén của bạn tốt hơn.

Hy vọng mẫu thiết kế này sẽ giúp ích cho công việc bảo trì máy móc của các bác, chúc các bác có một bản in thành công và máy nén hoạt động bền bỉ nhé.
