Giá đỡ Din Rail chắc chắn cho VORON và BTT Octopus 1.1

BEEFY DIN RAIL MOUNTS

Những cái này được xây dựng hoàn toàn quá mức! Chúng yêu cầu 1 phần đã mua - Liên kết bên dưới

Tôi đã làm những giá đỡ này để giải quyết các vấn đề dưới đây từ các tệp BOM STL của Voron 2.4 r1.

Sẽ hoạt động trên bất kỳ thiết lập nào gắn trên Đường ray Din 35mm

Những cái này tương tự như các tiêu chuẩn gắn được sử dụng trên các máy CNC công nghiệp

1. Chúng mạnh mẽ và cứng cáp hơn.

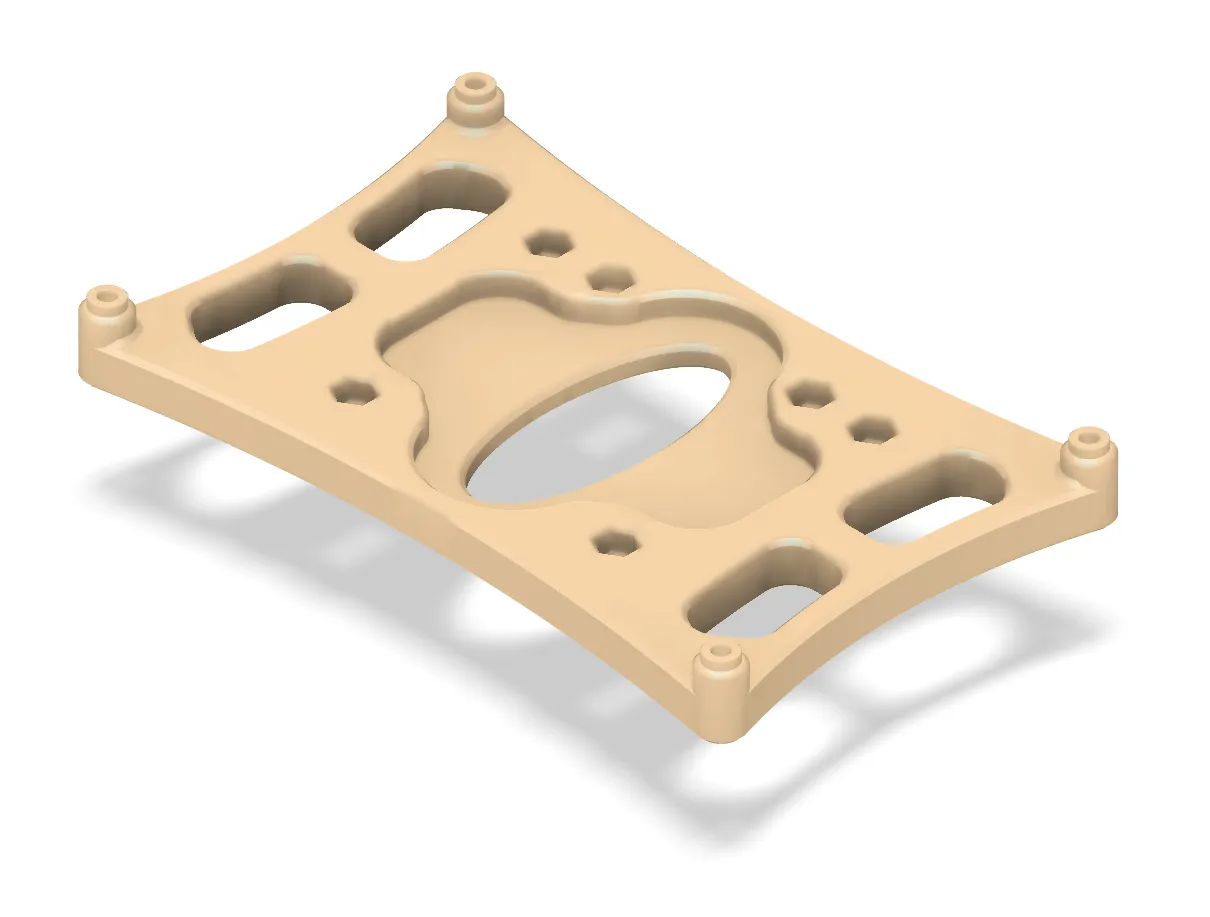

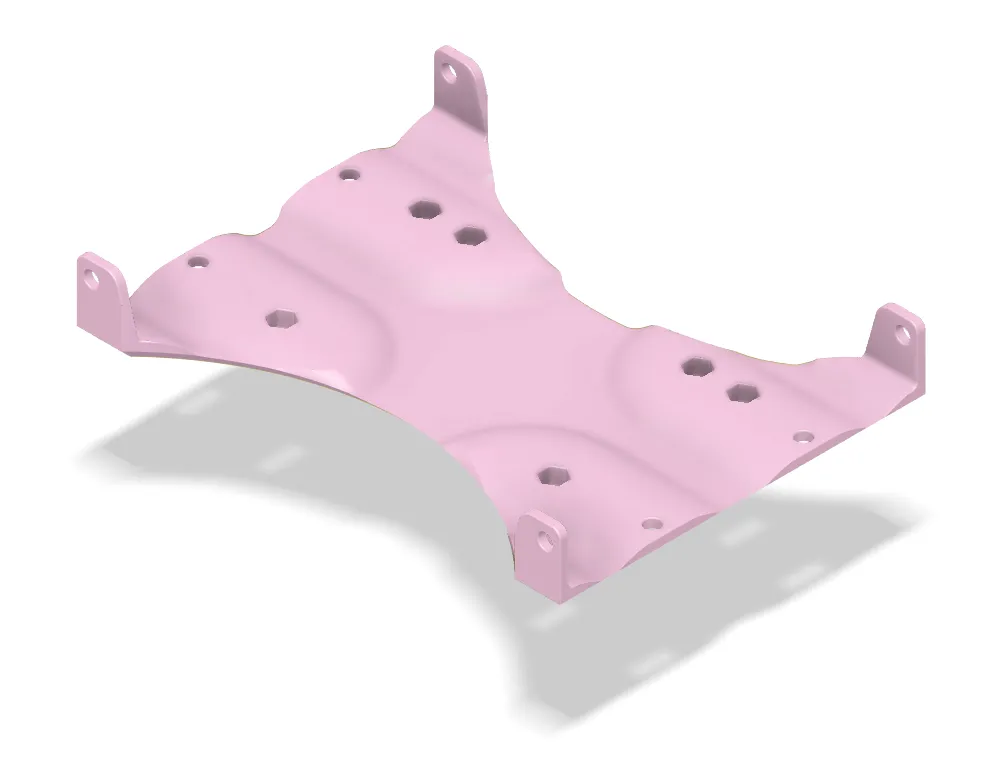

2. Chúng tạo khoảng cách giữa Pi và BTT Octopus xa hơn khỏi Đường ray Din để tăng cường lưu thông không khí ở cả hai bên của bo mạch.
3. Nếu thường xuyên di chuyển máy, chọc vào các bo mạch của bạn với các nâng cấp, hoặc chạy các công việc có độ rung cao và tốc độ cao, những cái này sẽ không bị mệt mỏi, rung hoặc di chuyển nhiều như các giá đỡ BOM của Voron.
4. Những cái này có khả năng được tháo ra và lắp lại mà không làm mệt mỏi lò xo ABS đến mức hỏng.
5. Những cái này hoàn toàn không cần thiết và đó là điều thú vị.

Đây là lần tải lên đầu tiên của tôi ở đây. Rất vui được giúp nếu tôi thiếu điều gì. Nghe lâu rồi… Gọi lần đầu tiên… :)

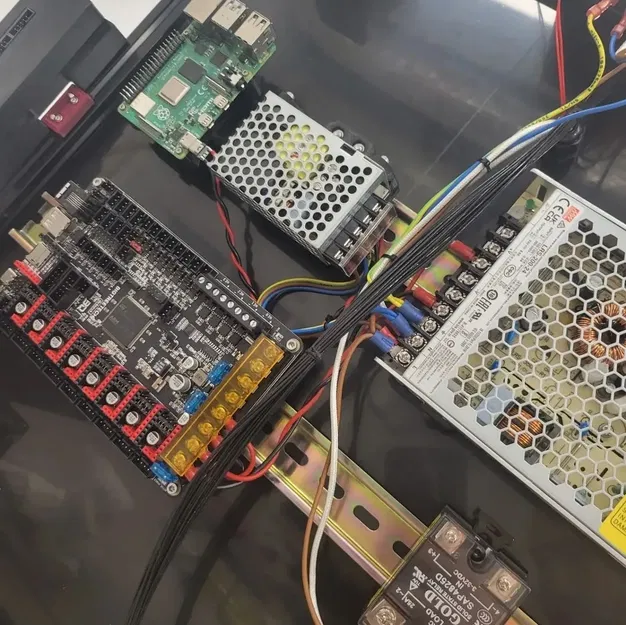

Những cái này đã hoạt động hoàn hảo trên Voron 2.4R1 của tôi với nhiệt độ thấp trên tất cả các bo mạch trong một thời gian dài.

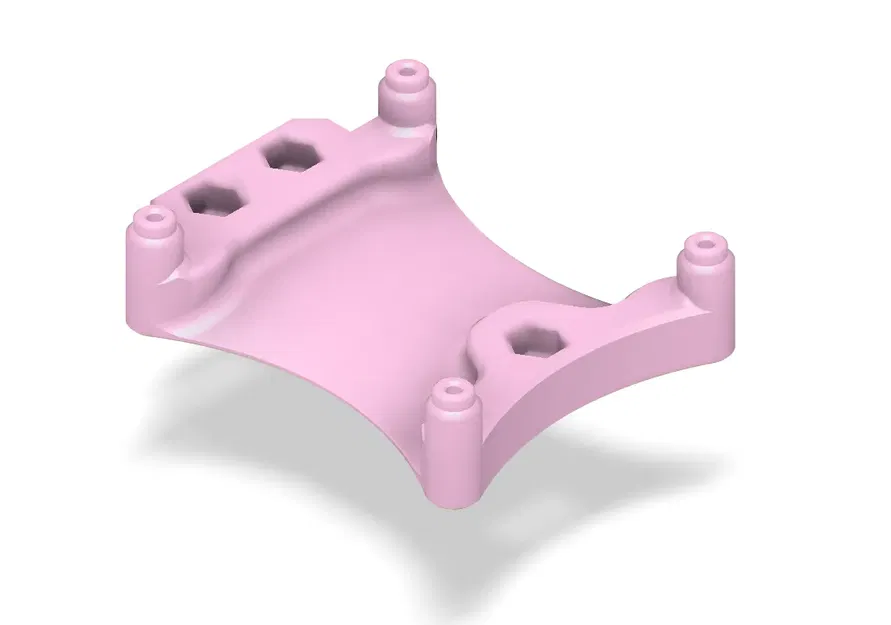

Cài đặt in: không hỗ trợ ngoại trừ trên giá đỡ PSU 24V. Mô hình đó được hưởng lợi từ sự hỗ trợ từ bàn xây dựng cho 4 lỗ vít.

BOM:

In bằng ABS

Tôi đã làm 4 tường, 40% độ đầy (Thông số in Voron)

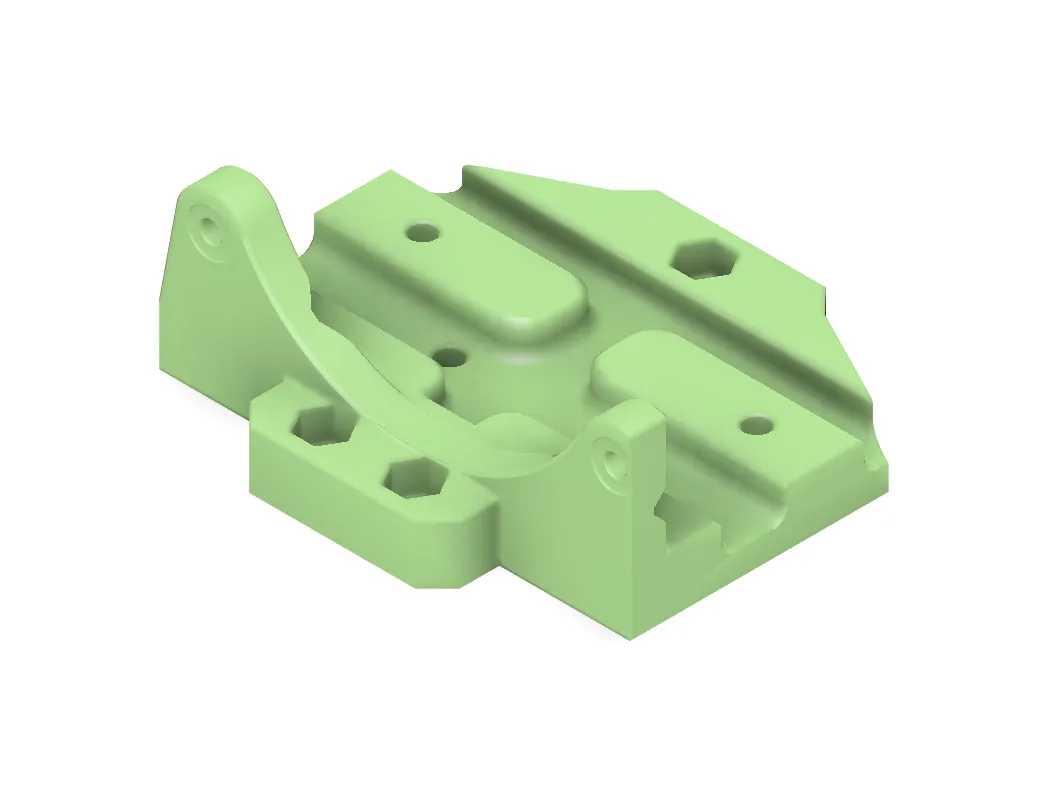

Những giá đỡ này yêu cầu Bộ chuyển đổi Đường ray Din Công nghiệp sau đây. Winford Engineering 35mm x 68mm (DINM13-RC) Những cái này được làm từ Nylon Đầy Kính

https://www.amazon.com/gp/product/B01JPX7OME/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

Phần cứng M3 và Đai ốc Hex cho tất cả trừ Bo mạch Pi

M2 trên bo mạch Pi
