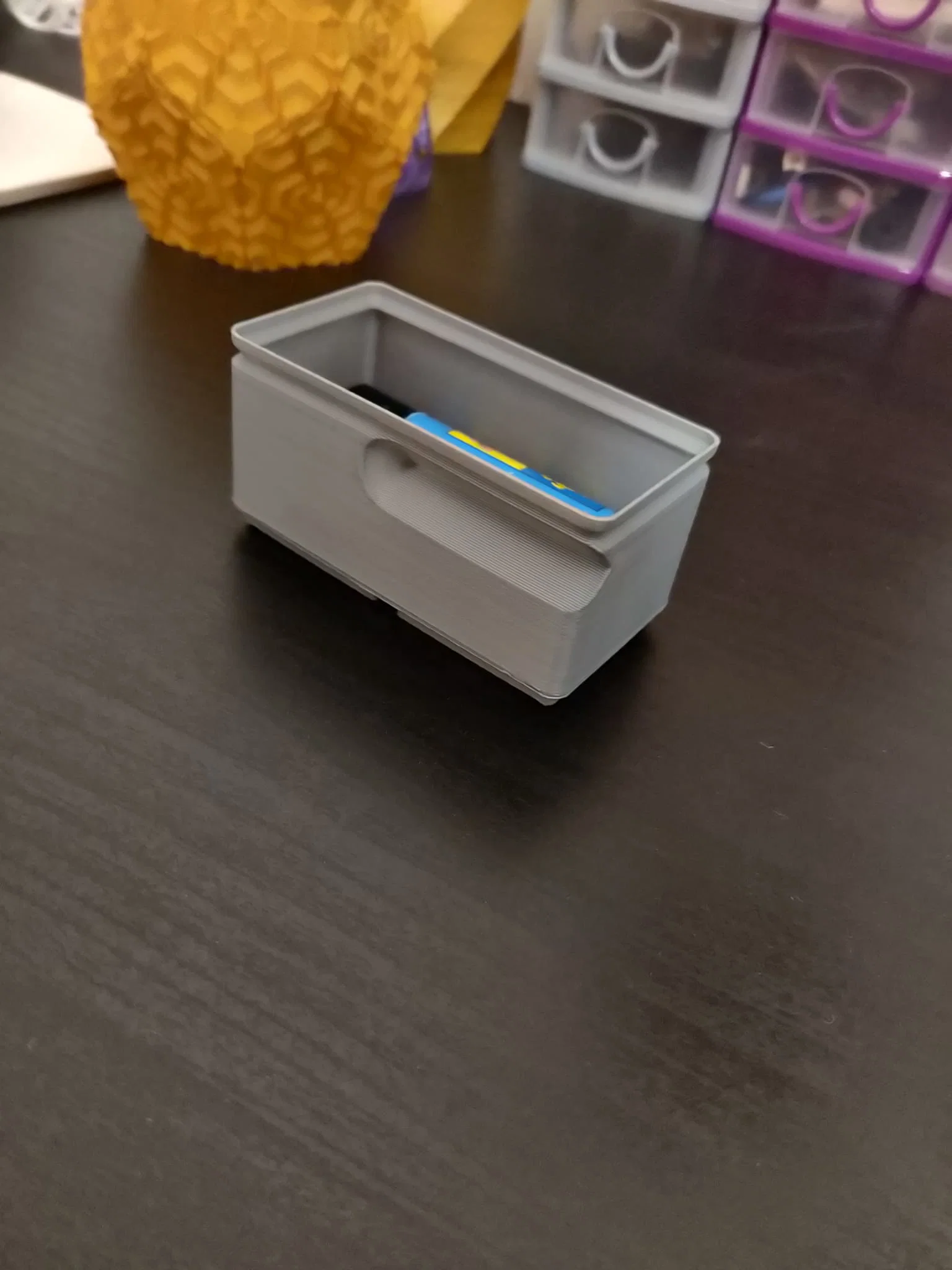

Mô hình Gridfinity parametric in bằng Vase Mode
Khám phá mẫu khay Gridfinity được thiết kế theo dạng parametric, tối ưu hóa để in bằng kỹ thuật Vase mode độc đáo. Đi kèm hướng dẫn chi tiết cách xử lý GCODE để đạt kết quả in ấn tốt nhất.
Mô tả
THÔNG TIN CƠ BẢN
Phần này được thiết kế để in làm 2 nửa (phần đế → phần thân trên) và in nối tiếp chồng lên nhau. Nếu bạn không muốn hoặc không thể in theo cách này, bạn cũng có thể dán hai phần lại với nhau.
QUAN TRỌNG: Nếu bạn chọn cách in nối tiếp chồng lên nhau, GCODE CỦA PHẦN THÂN TRÊN PHẢI ĐƯỢC DỊCH CHUYỂN (OFFSET) THEO CHIỀU CAO CỦA PHẦN ĐẾ, cụ thể là 5.25 mm.
Cài đặt slicer đề xuất
Phần thân trên (Top)
- Chế độ Vase mode
- 2 lớp đáy (bottom layer)
Phần đế (Base)
- 1 lớp trên (top layer)
- Infill ≤20%
- ≥ 2 đường biên (walls)
Dịch chuyển GCODE của phần thân trên
Trong quá trình thực hiện dự án này, mình đã gặp phải một lỗi:
Trong CURA (mình không rõ các phần mềm khác có bị không), việc cố gắng dịch chuyển một file .stl đã được slice ở chế độ vase mode không hoạt động như mong đợi:
CÁCH KHẮC PHỤC
Vì lý do này, mình đã tạo ra một công cụ hữu ích có thể giúp bạn dịch chuyển GCODE trên trục mong muốn với khoảng cách mm tùy chỉnh.
Mọi thứ đã được giải thích kỹ hơn trong kho lưu trữ GitHub mà mình tạo, bao gồm cả mã nguồn!
