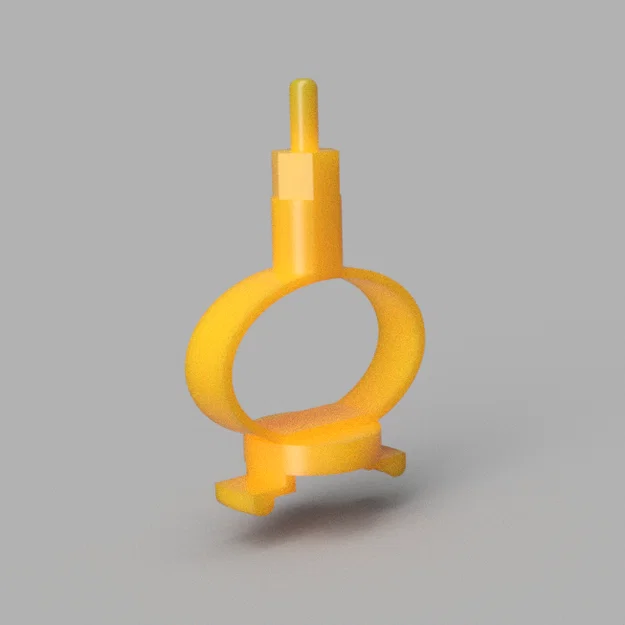

Khớp nối quạt cho máy lọc không khí Venta LW44/LW45
Khớp nối thay thế giữa quạt và cơ chế bên trong của máy lọc không khí Venta. Bộ phận này giúp vận hành các bánh xe tạo độ ẩm. Tương thích với các dòng máy LW44 và LW45. Hướng dẫn in bằng nhựa TPU và cách lắp ráp chi tiết bằng mỏ hàn.
Mô tả

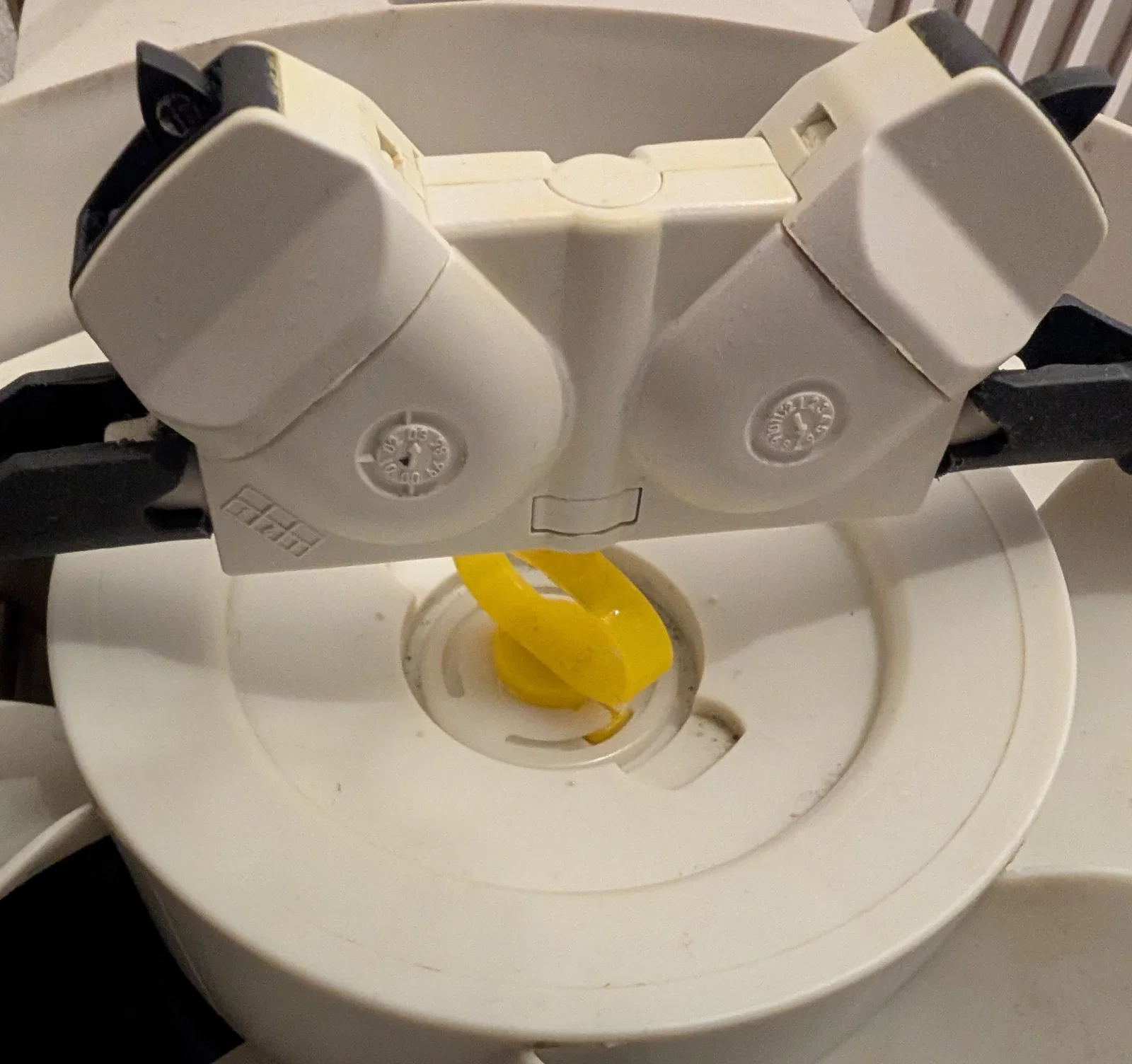

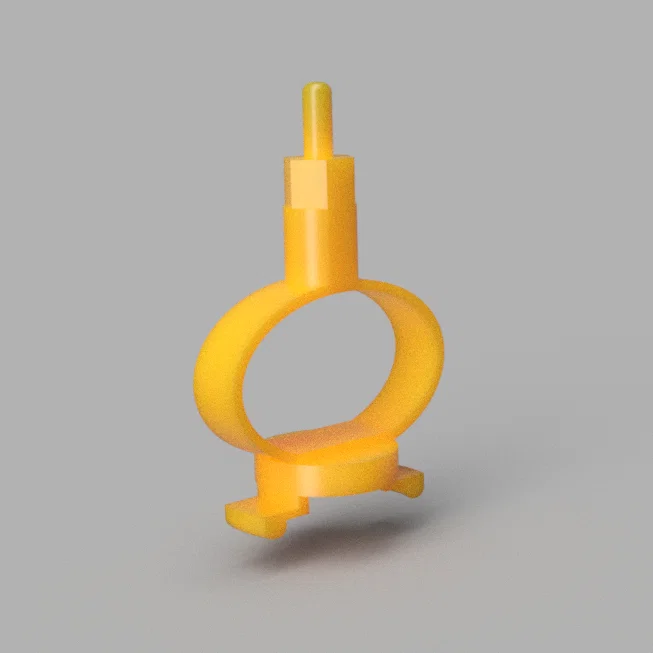

Đây là khớp nối thay thế giữa quạt và cơ chế bên trong của máy lọc không khí/máy tạo ẩm Venta. Bộ phận này giúp xoay các 'bánh xe' để làm bay hơi nước.
Số hiệu model của máy là LW44, nhưng có lẽ nó cũng sẽ vừa với các dòng máy đời sau.
Cập nhật: Penplot.studio đã xác nhận nó dùng được cho cả dòng LW45.
In ấn

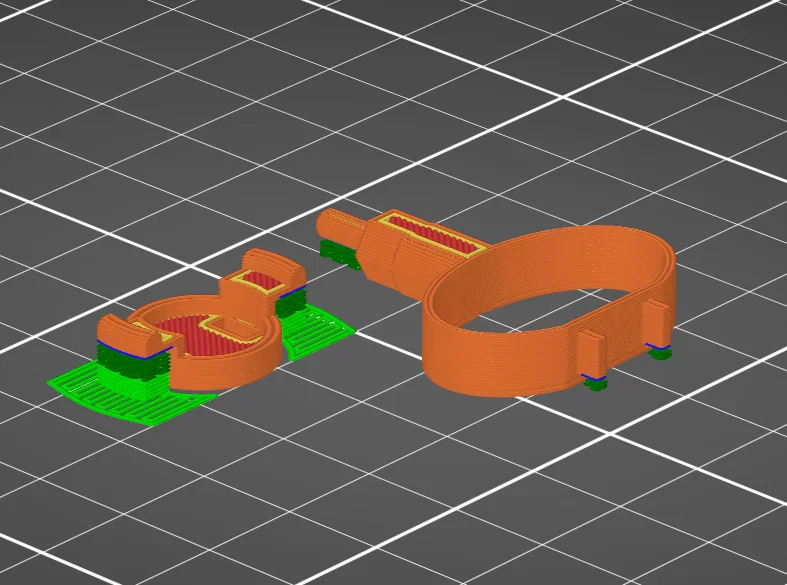

Mình in bằng nhựa Polymaker PolyFlex TPU95. Nhớ dùng support cho các phần nhô ra và bật thiết lập 'avoid crossing perimeters' trong phần mềm slicer. Mình dùng đầu in (nozzle) 0.6mm, độ dày lớp in 0.25mm, 2 perimeter và 30% infill.
Lắp ráp

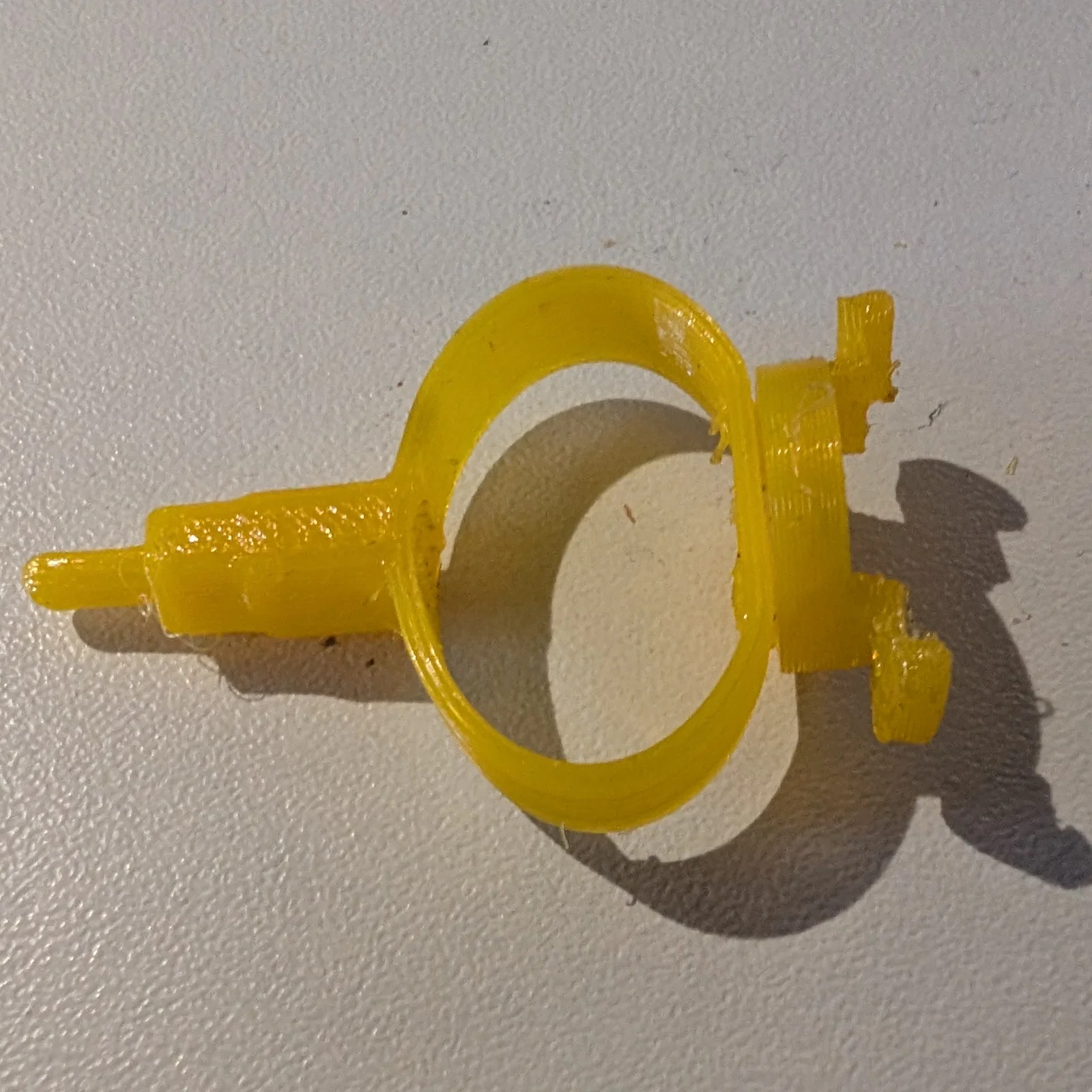

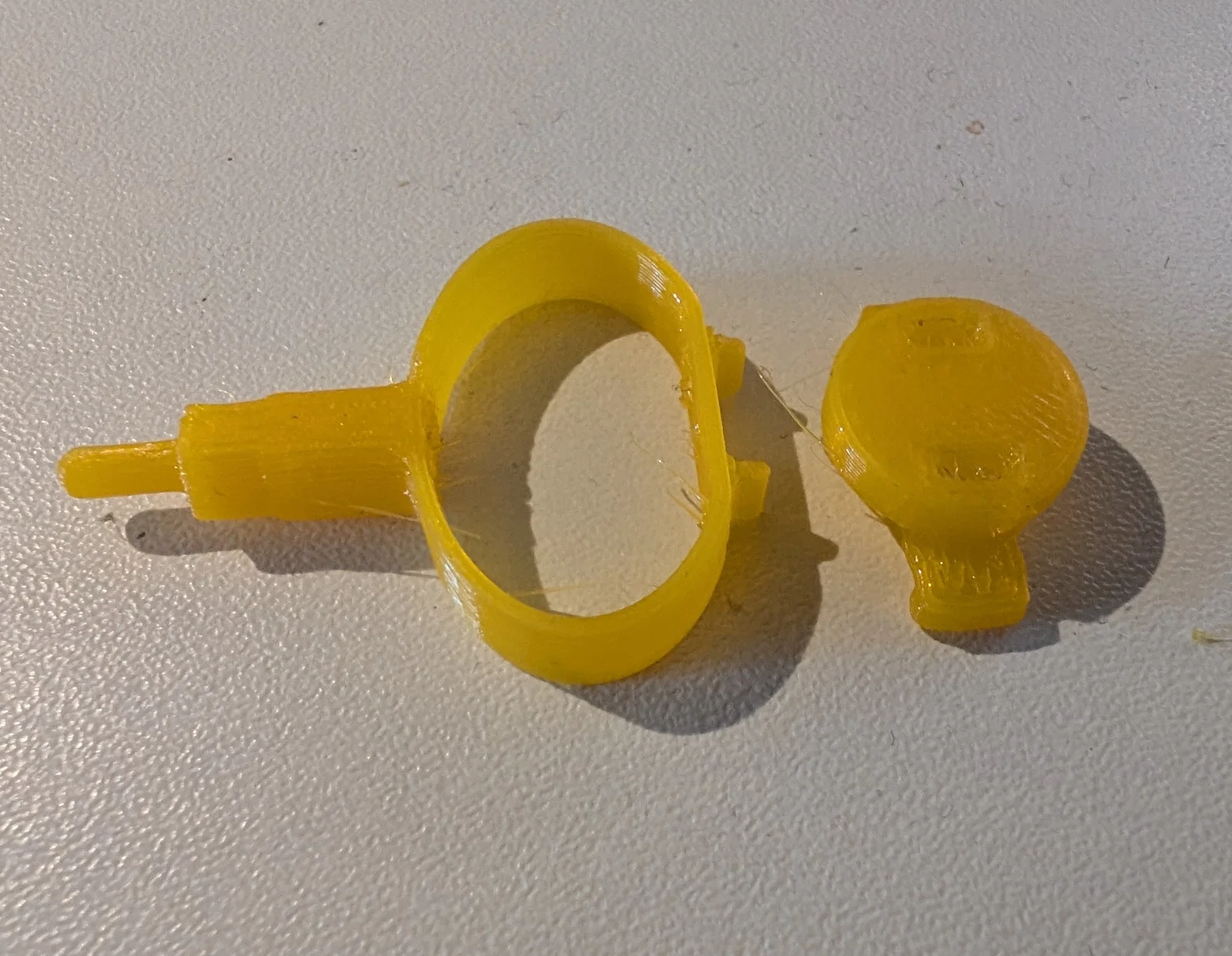

Cắt bỏ phần support rồi ép hai mảnh lại với nhau. Dùng mỏ hàn để hàn cố định các chốt vào vị trí.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
