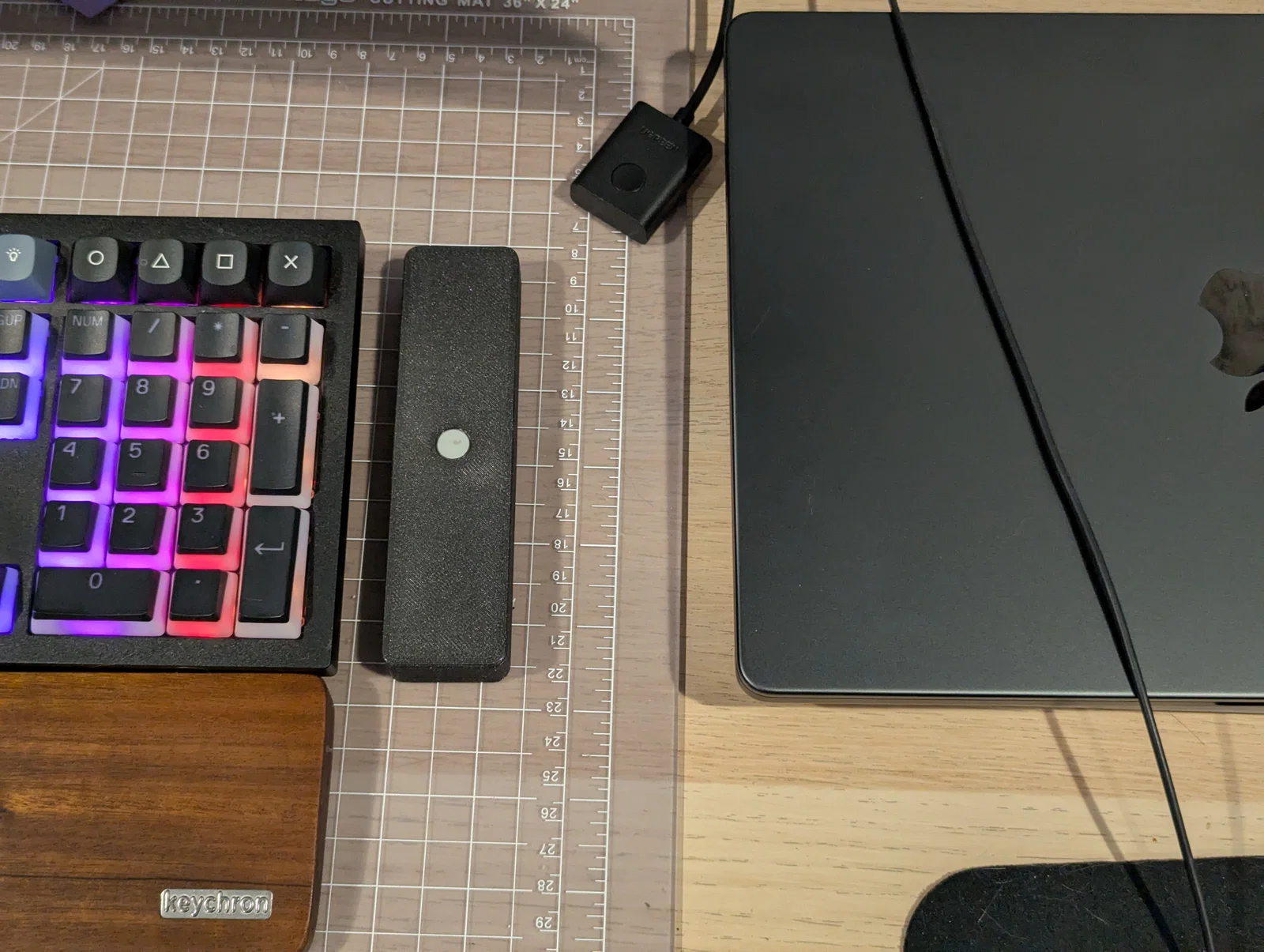

Module Touch ID không dây độc lập cho Mac

Dựa trên nền tảng tuyệt vời từ SnazzyLabs và những nỗ lực của trong việc đóng gói linh kiện từ Apple Magic Keyboard để tạo cảm biến Touch ID, mình xin chia sẻ phiên bản của riêng mình.

Điểm đáng chú ý là mình muốn nó có thể hoạt động không dây, nên mình đã kéo dài vỏ hộp để chứa vừa viên pin. Sau đó mình có thêm thắt một vài chi tiết:

Mình đã thêm phần support rất nhỏ cho các chốt nhựa. Những hỗ trợ này đã được tích hợp sẵn vào mô hình - các bạn cứ in mà không cần thêm support bên ngoài đâu nhé. Sau khi in xong, chúng tách ra khỏi các chốt cực kỳ dễ dàng.

Mình đã giảm kích thước lỗ bắt vít trên phần chân đế của bo mạch chính (logic board) để có thể khoan và bắt vít trực tiếp vào luôn, do lúc đó mình không đợi được hàng M2 heat-set insert ship từ Amazon về. Mình cũng đã thiết lập tùy chọn trong file 3mf để các bạn có thể thay đổi kích thước lỗ cho phù hợp với các loại insert khác nhau - không cần phải chỉnh sửa CAD luôn.

Mình đã đóng kín khung nút bấm và thêm một đường viền đổ bóng quanh hộp. Cá nhân mình thấy trông nó đẹp hơn hẳn. Quy trình lắp ráp tổng thể cũng tương tự như mô hình của Jamie.

Các bước lắp ráp cụ thể:

Lắp và cố định cổng Lightning

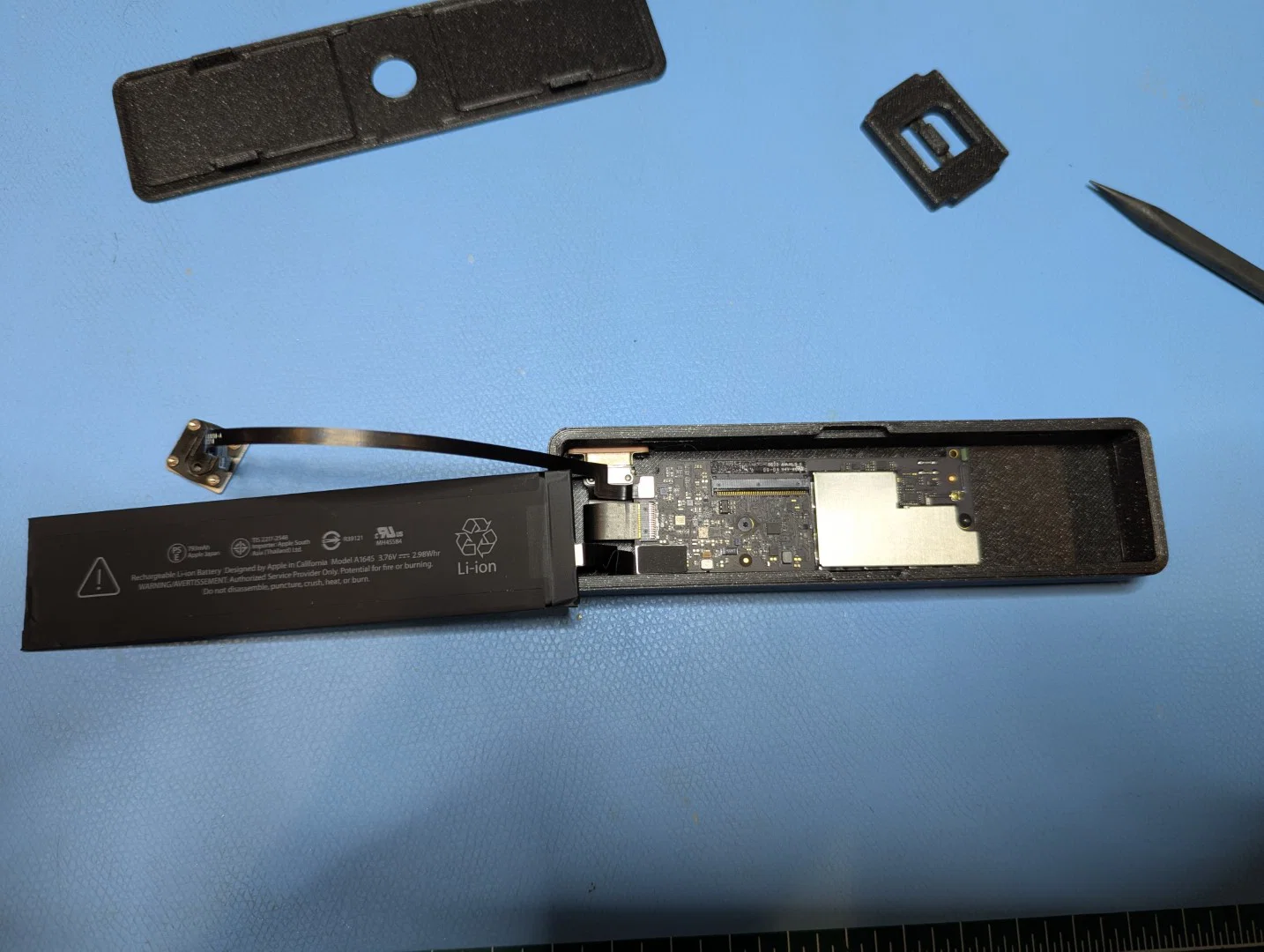

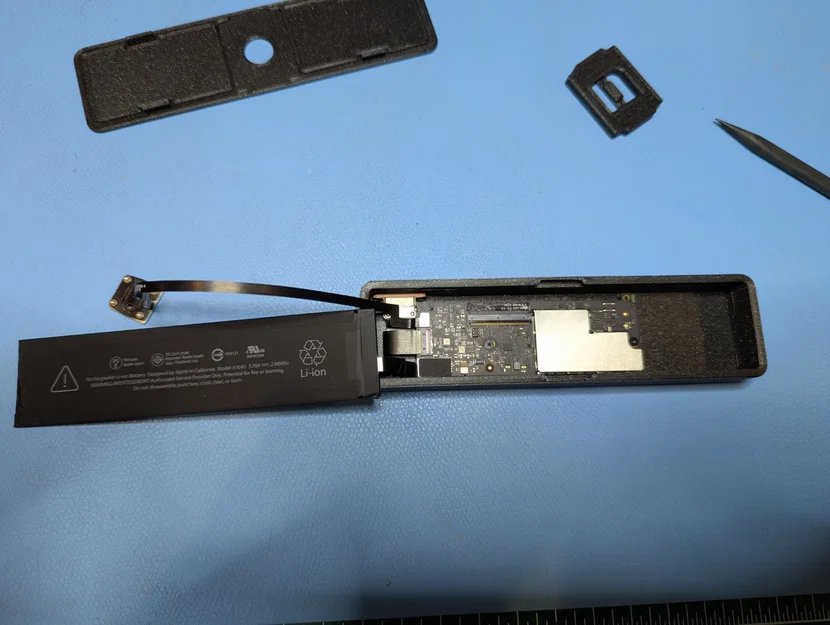

Lắp bo mạch chính và kết nối các cáp của cảm biến, cổng Lightning và pin

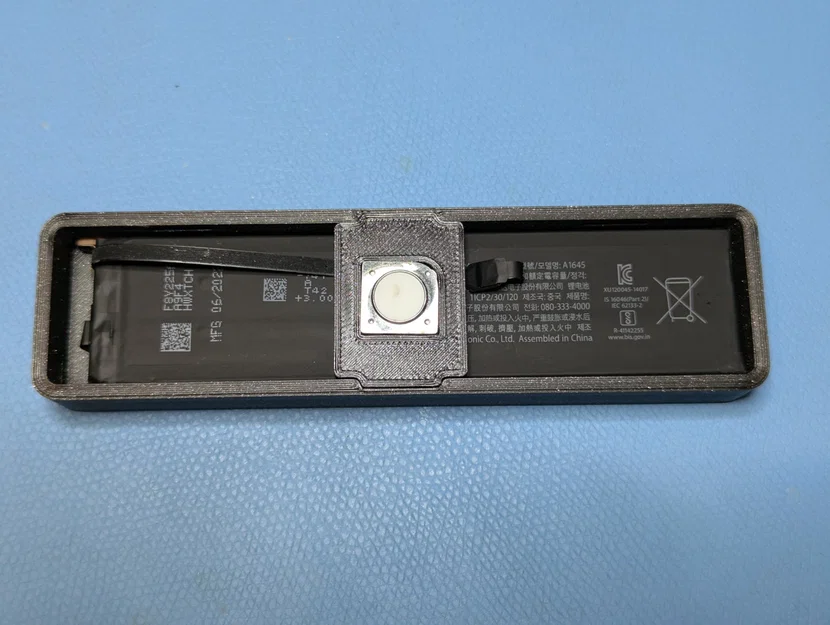

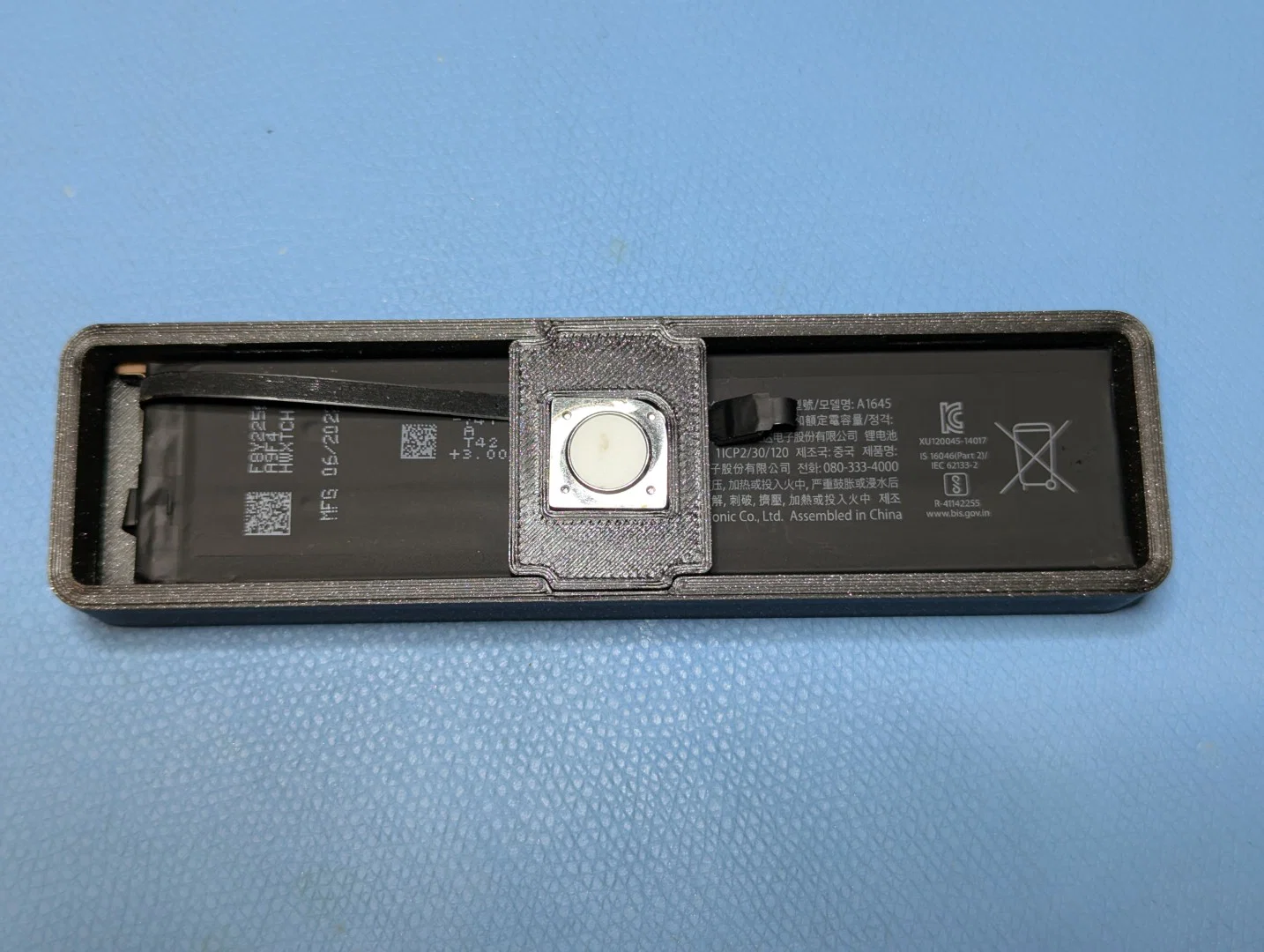

Gấp pin lại và đặt vào khung. Lưu ý là nó sẽ tạo áp lực lên cáp khiến cáp bị uốn cong, nhưng không sao đâu vì trên cáp đã có sẵn các nếp gấp để xử lý việc này rồi.

Lắp lò xo mặt sau vào cảm biến chạm và đặt vào khay nút bấm.

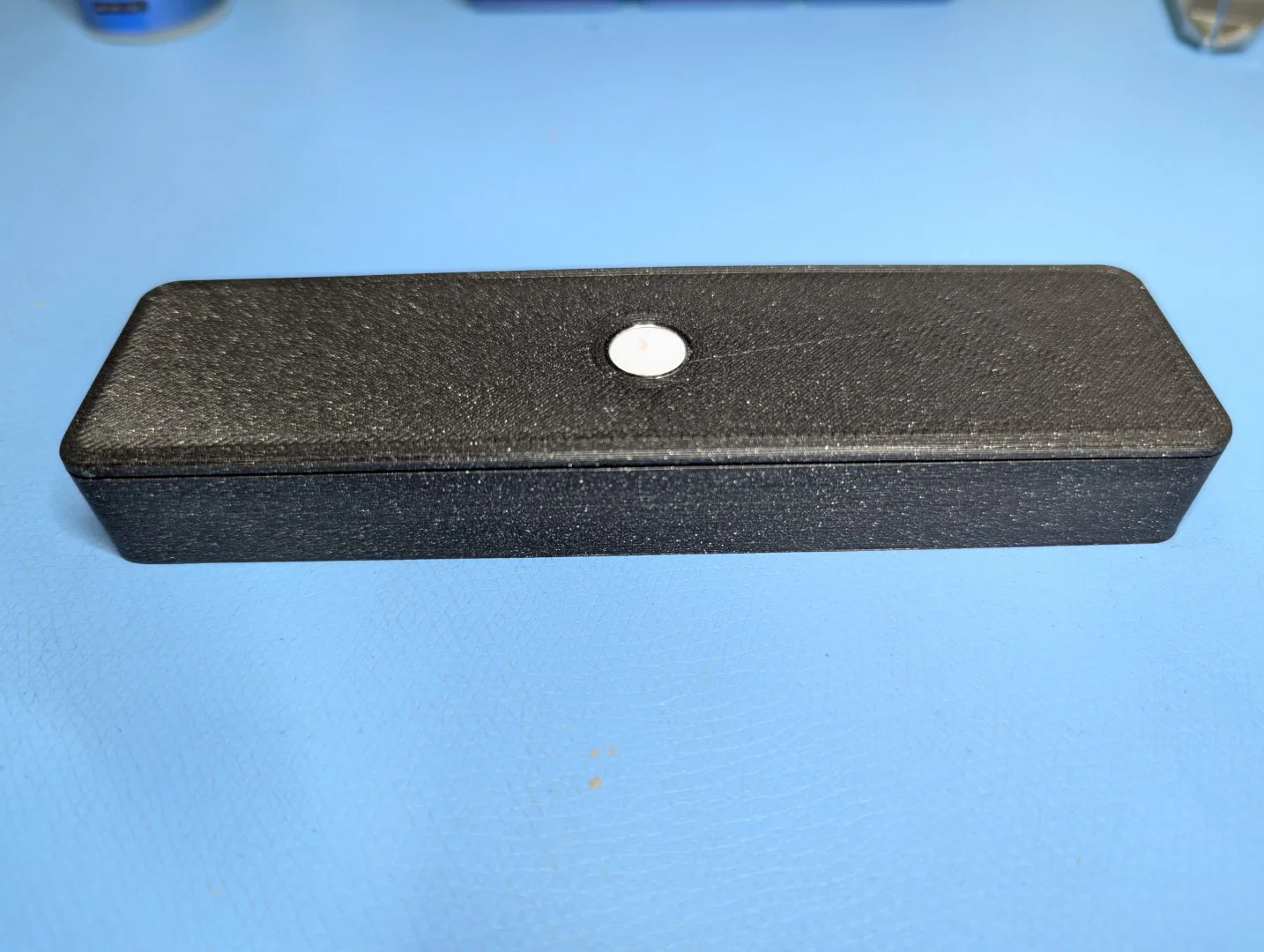

Cẩn thận đóng nắp lại. Các chốt gài rất dễ gãy, đặc biệt nếu in bằng PLA mà bạn dùng lực quá mạnh. Mình khuyên là nên bắt đầu từ một đầu, khớp cả hai bên rồi hãy từ từ lắp nốt đầu còn lại nhé.
