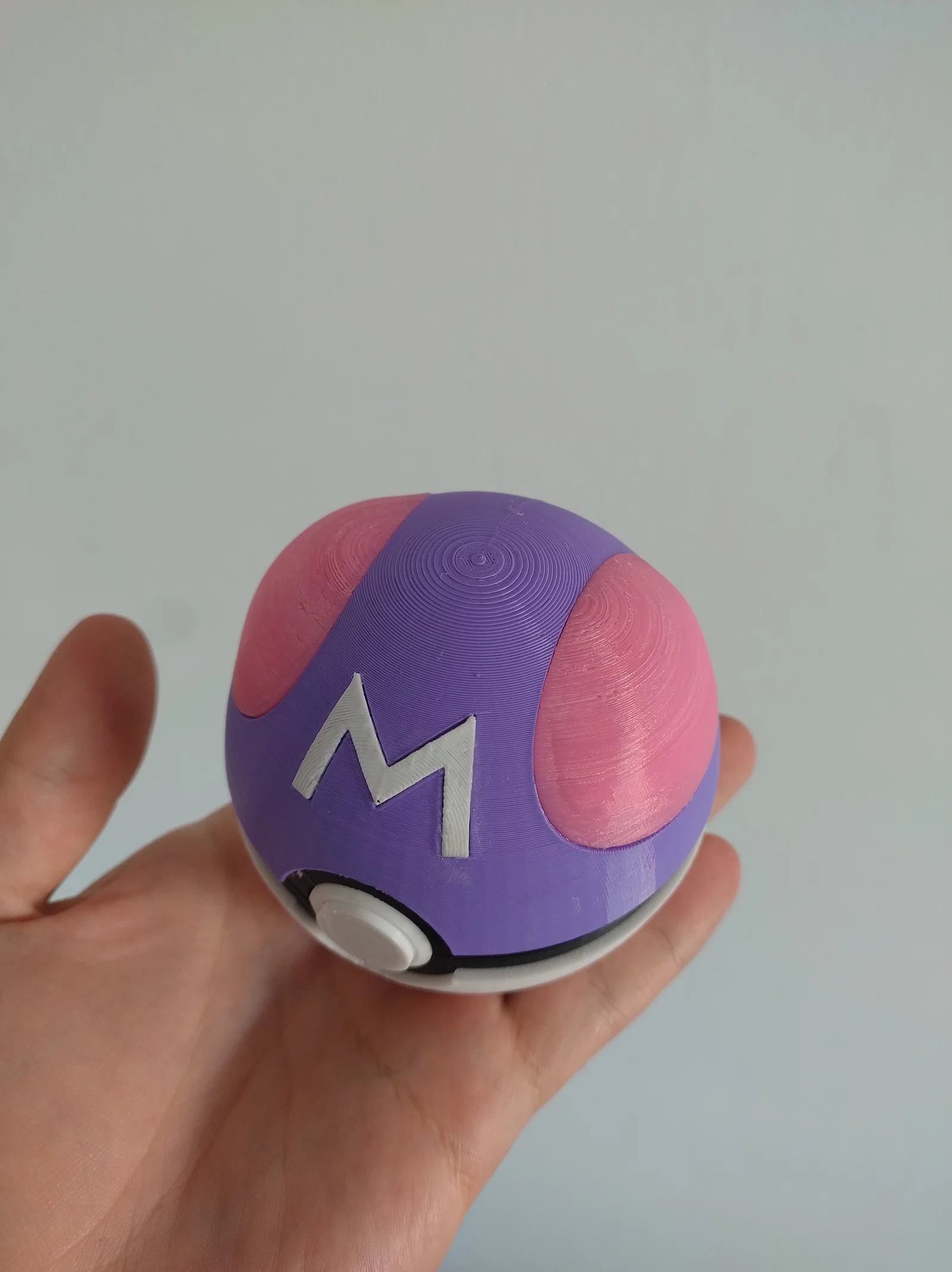

Masterball có bản lề (V1.6), nút bấm chức năng và khay đựng băng GBA, DS, 3DS

Toàn bộ dự án này được thực hiện để thử thách khả năng sử dụng SolidWorks của mình.

Đây là bản remix và thiết kế lại hoàn toàn từ mẫu này nhằm giúp việc thiết kế các khay chứa (insert) dễ dàng tùy biến hơn cho từng mục đích.

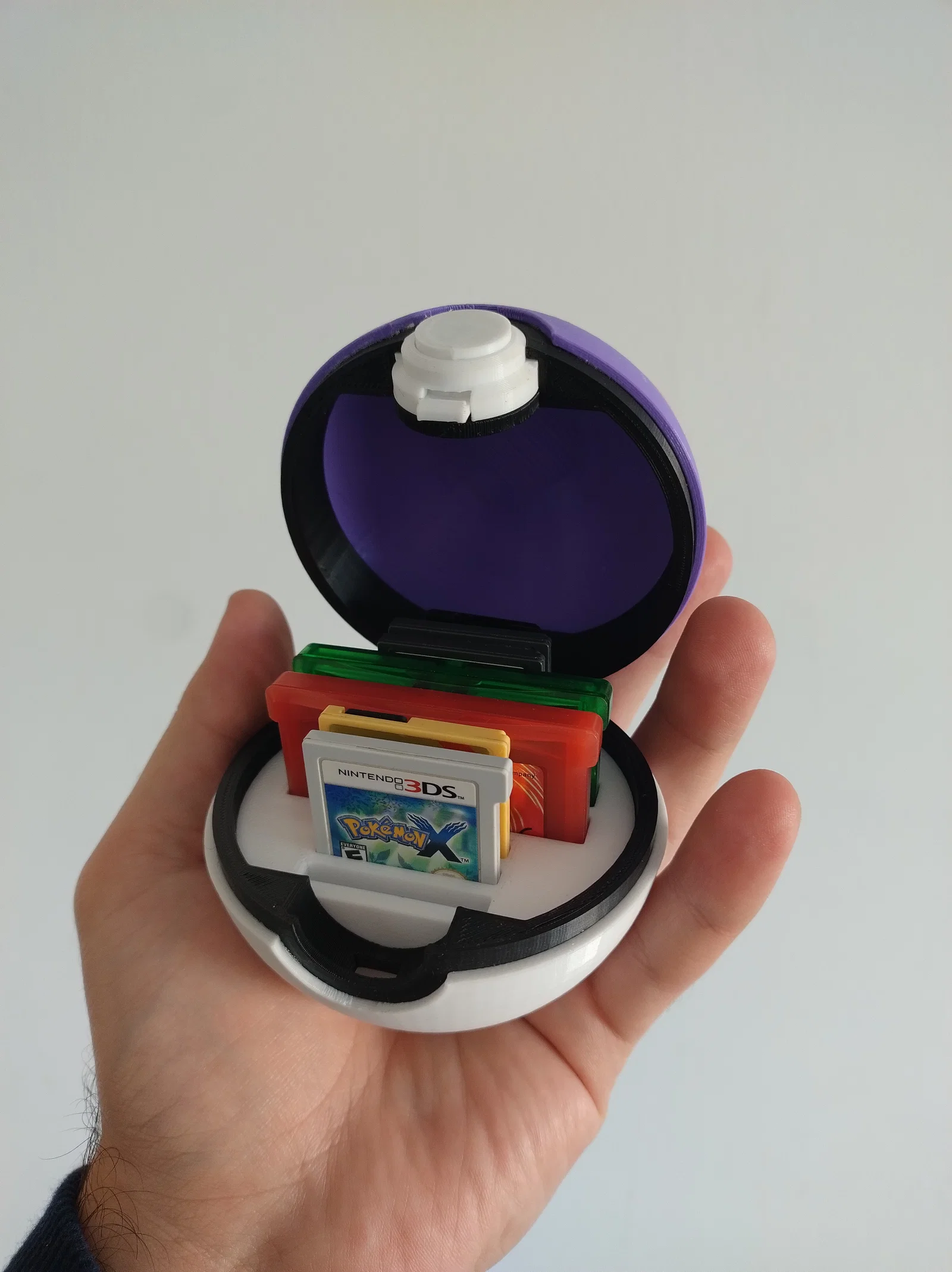

Trong phiên bản này, mình đã thiết kế để đựng được băng game của các hệ máy GBA, DS và 3DS. Ngoài ra còn có một khe cắm thẻ SD, và nắp đậy khe cắm GBA của máy DS Lite cũng vừa vặn bên trong quả Pokeball này.

Bạn sẽ cần một chiếc lò xo 4mm cho nút bấm (mình thường tận dụng lò xo từ bút bi).

Cập nhật 1.6:

• Lâu quá không gặp, xin lỗi mọi người vì sự chậm trễ này, việc học ở trường dạo này bận quá. Hai mẫu mới này chưa được test in, nên nếu có vấn đề gì, mong các bạn góp ý để mình sửa nhé.
• Đã thêm Diveball: Link
• Đã thêm Repeatball: Link
• Ngoài ra, mình đã thêm các file "gab" và "not gab" cho tất cả các loại Pokeball để hỗ trợ in đa vật liệu (multi-material), vì máy in của mình chỉ là loại đơn đùn nên chưa test được phần này.

Cập nhật 1.5:

• Cập nhật ảnh cho mẫu Pokeball thường.
• Thêm mẫu Superball:

Cập nhật 1.41:

• Thêm một chân đế thấp đơn giản cho Pokeball (có ảnh đi kèm).
• Bổ sung đường dẫn cho tất cả các loại Pokeball khác.

Cập nhật 1.4:

• Thay đổi nút bấm để dễ in hơn, có thêm phần vát mép (chamfer) để tránh hiện tượng "elephant foot".
• Bây giờ bạn có thể dùng loại lò xo nhỏ hơn cho nút bấm.
• Thêm 3 mẫu Pokeball mới: Ultraball, Loveball, Quickball.

Cập nhật 1.3:

• Thiết kế lại phần bản lề và nắp để có thể thay thế cho nhau.
• Do đó, bản lề nhỏ hơn một chút và khay chứa cũng phải làm nhỏ lại.
• Khay chứa hiện đã có file định dạng .step.

Cập nhật 1.2:

• Tách riêng các đối tượng bản lề và nắp.
• Giảm khoảng cách giữa các nắp khi lắp ráp từ 9mm xuống 7mm.
• Cập nhật mẫu Masterball nhờ vào các kỹ thuật mới mình học được trong SolidWorks.
• Khay chứa được làm sâu hơn để đặt 3 con ốc làm đối trọng.

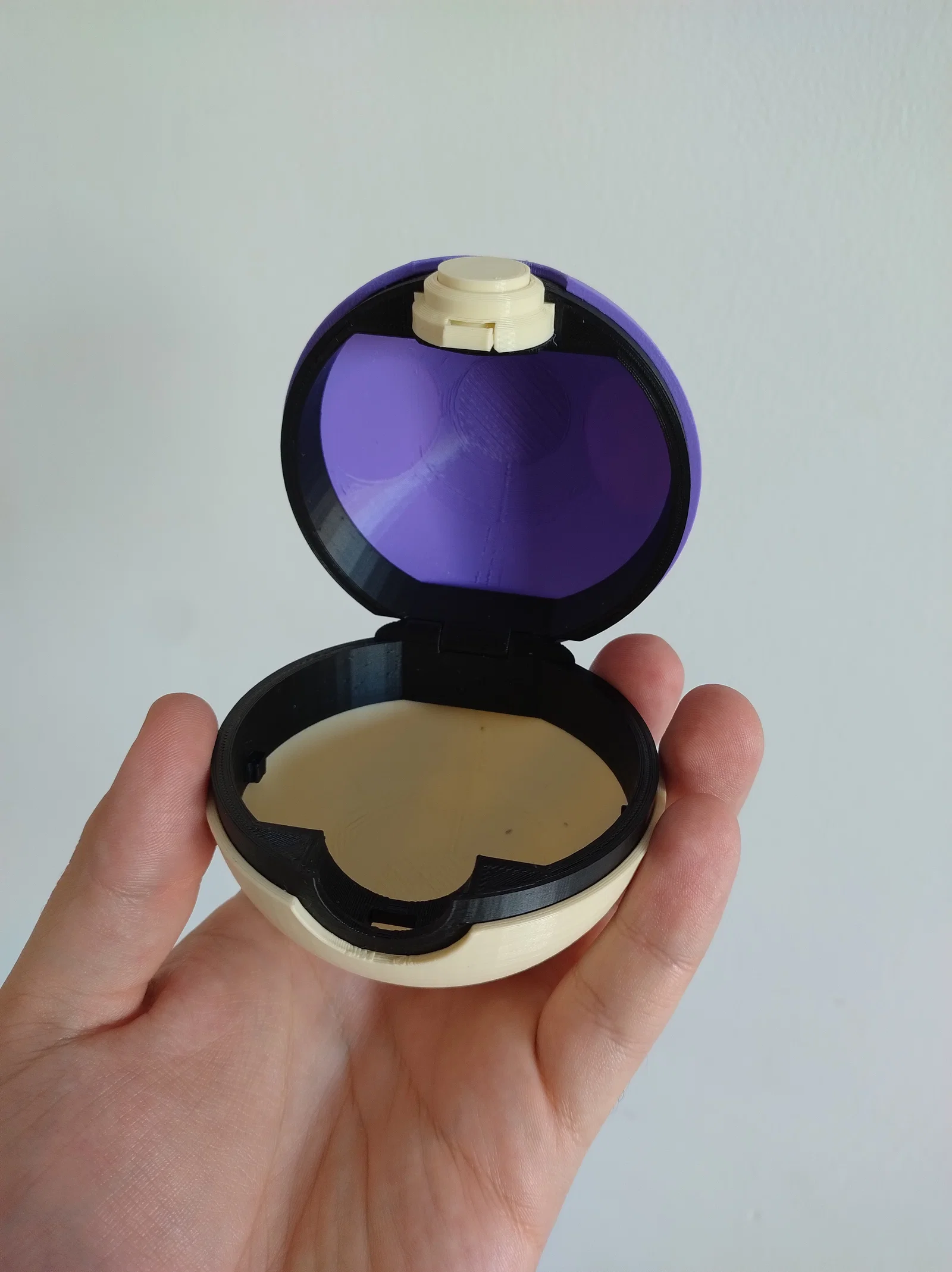

• Thêm một khay chứa trống (Blank insert).

Cập nhật 1.1:

• Vòng đệm được làm cao hơn.
• Không gian vòng đệm bên trong bản lề được mở rộng để phù hợp với kích thước mới.
• Nút bấm không đổi nhưng không gian bao phủ tăng từ 0.55mm lên 0.85mm.
• Thêm mẫu Masterball vào trong dự án này.

Ảnh cuối cùng là kích thước chi tiết của khay chứa.
