Dụng cụ tiếp thiếc hàn Ergonomic - Thao tác một tay thủ công

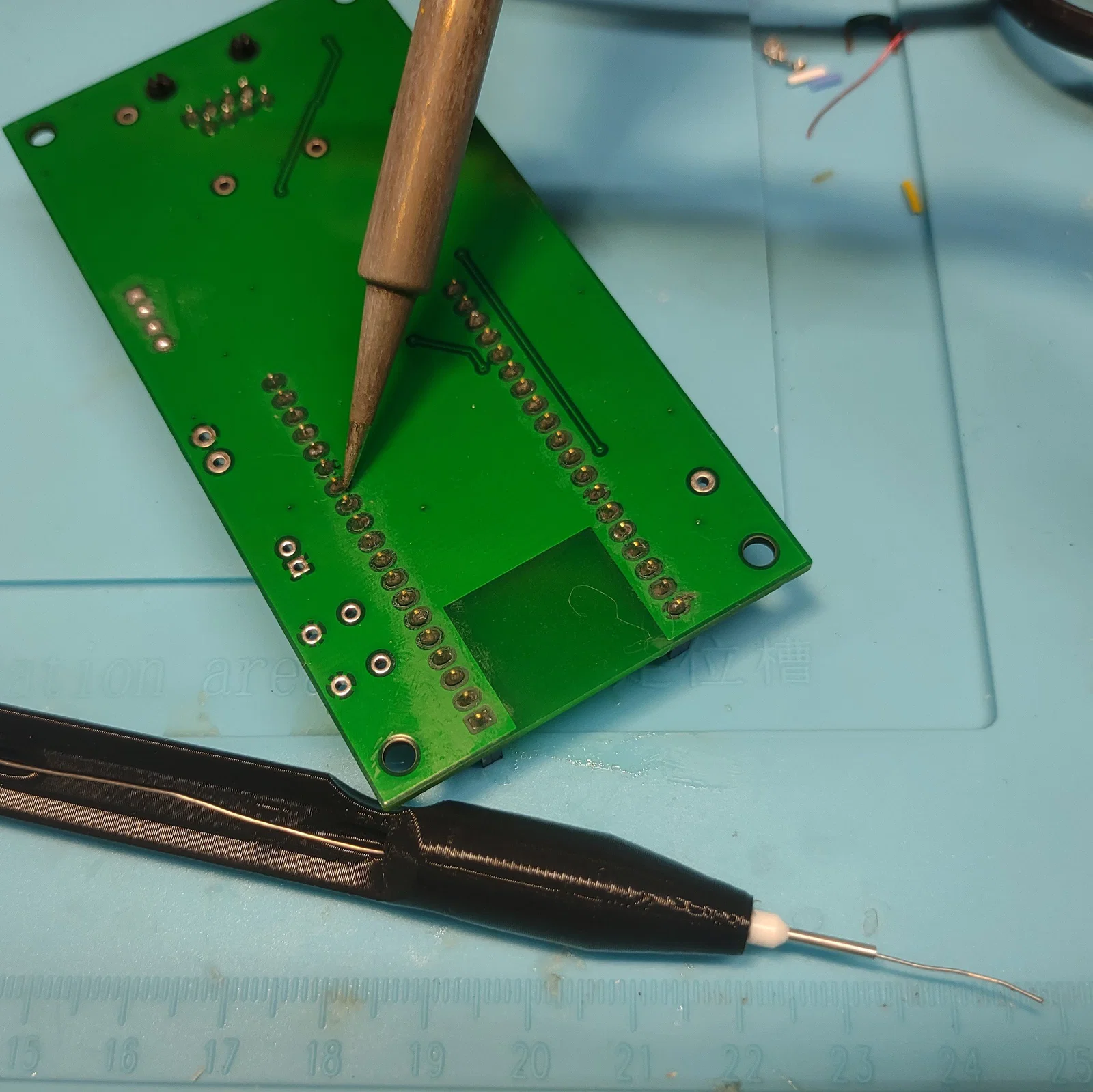

Đây là một thiết bị hỗ trợ tiếp thiếc hàn khi bạn cần thực hiện nhiều mối hàn liên tiếp. Nó giúp đẩy thiếc ra dễ dàng hơn mà không cần tốn nhiều công sức hay thay đổi tư thế tay liên tục.

Phần thân chính được in 3D dạng ống rỗng, phía đầu có gắn đầu cos dây điện (wire ferrule) để nối với đầu kim loại cùn, đặt gần mỏ hàn. Thân thiết bị được thiết kế khuyết một phần để bạn dùng ngón cái đẩy thiếc lên, kèm theo hai đường cong giúp cầm nắm thoải mái như cầm bút chì. Bản thiết kế ban đầu sử dụng đầu bơm kim tiêm dạng luer-lock nhưng thiếc hay bị mắc kẹt; việc sử dụng đầu cos giúp thiếc chạy mượt mà hơn (bạn có thể cần dán keo 502 để cố định đầu cos).

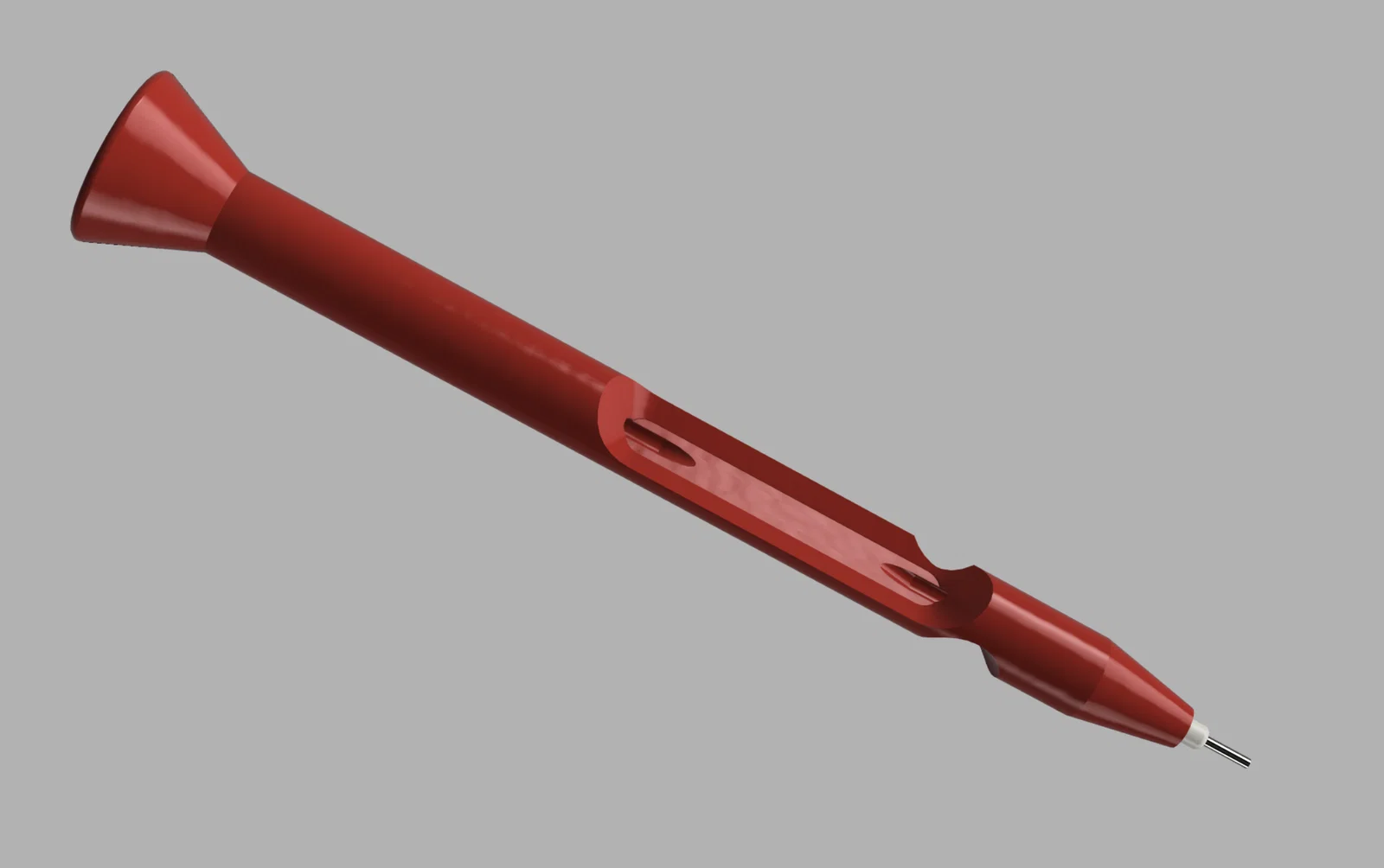

Phiên bản phễu (Funnel version) được thiết kế cho các giá đỡ cuộn thiếc truyền thống trên bàn làm việc. Bạn có thể lấy thêm thiếc từ cuộn chính bằng cách giữ chặt thiếc trong ống bằng ngón cái rồi kéo cả bộ dụng cụ ra để lấy thêm độ chùng. Thiết kế phễu bo tròn giúp tránh tình trạng thiếc bị gập, gây kẹt khi đẩy.

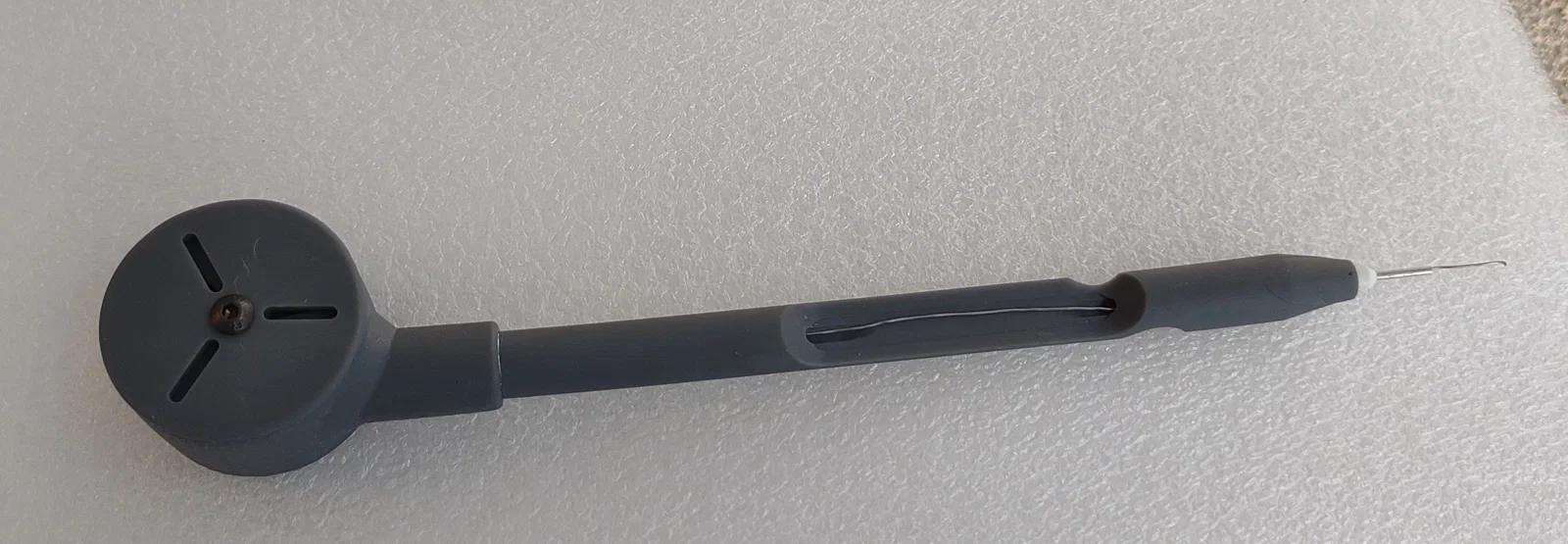

Phiên bản cuộn (Spool version) tích hợp sẵn một lõi cuốn mini để không bị vướng víu với giá đỡ thiếc chính. Nó có lỗ lục giác 3mm để bạn có thể dùng máy khoan quay cuộn thiếc vào lõi. Bản thiết kế cho máy in resin có ren M10x1.5 để nối giữa bộ tiếp thiếc và giá đỡ cuộn. Đối với bản FDM, mình cung cấp tùy chọn không ren để dán keo cố định. Bạn cần dùng một ốc M3 dài 20mm cho trục lõi cuốn. Bản in resin đã có sẵn ren, còn bản FDM có tùy chọn dùng ren hoặc heat set insert (Ø5mm x 3mm). Lõi cuốn cho FDM được thiết kế in làm hai nửa rồi dán lại, bạn hãy xỏ qua một cây lục giác 3mm để giữ hai nửa thẳng hàng khi dán.

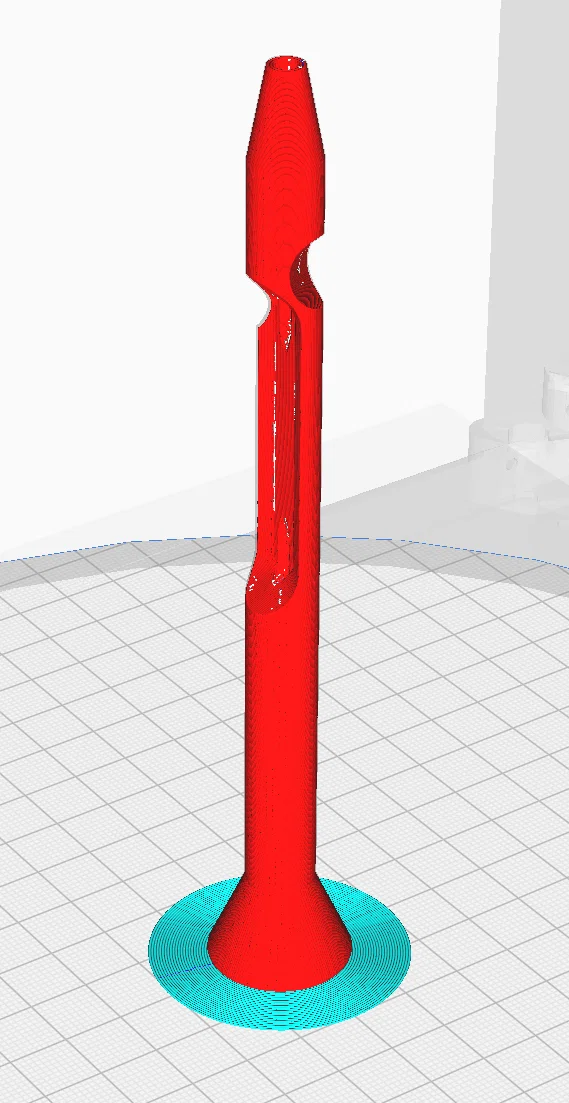

Thiết kế bằng Fusion360. In FDM khá ổn nếu đặt dọc. In resin sẽ cho kết quả tốt hơn nếu đặt nghiêng khoảng 30 độ so với bàn in.

Bộ đầu cos hoặc chỉ mua đầu cos.
