Nắp che lỗ thông gió dưới có thể điều chỉnh cho Prusa XL Enclosure

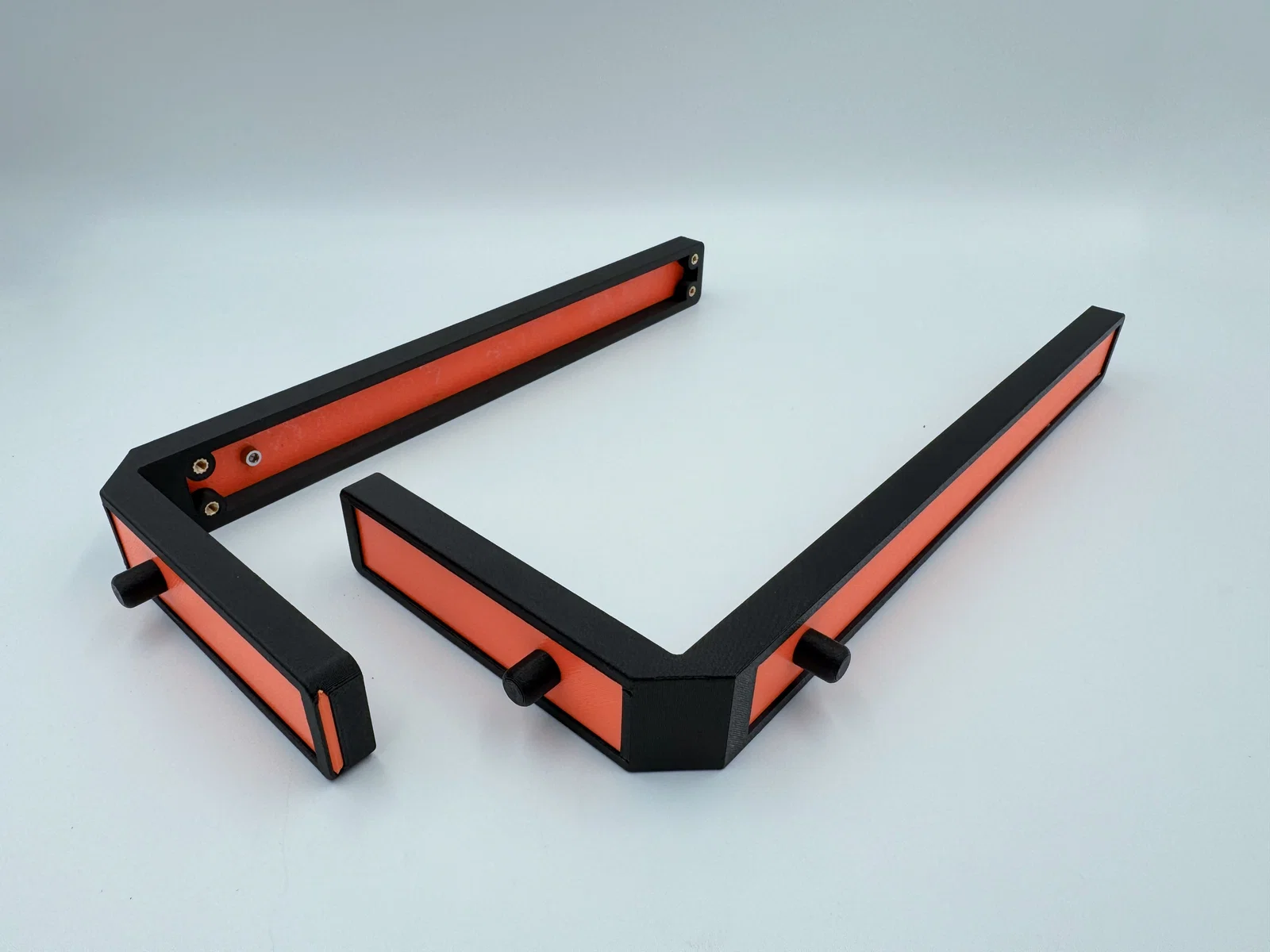

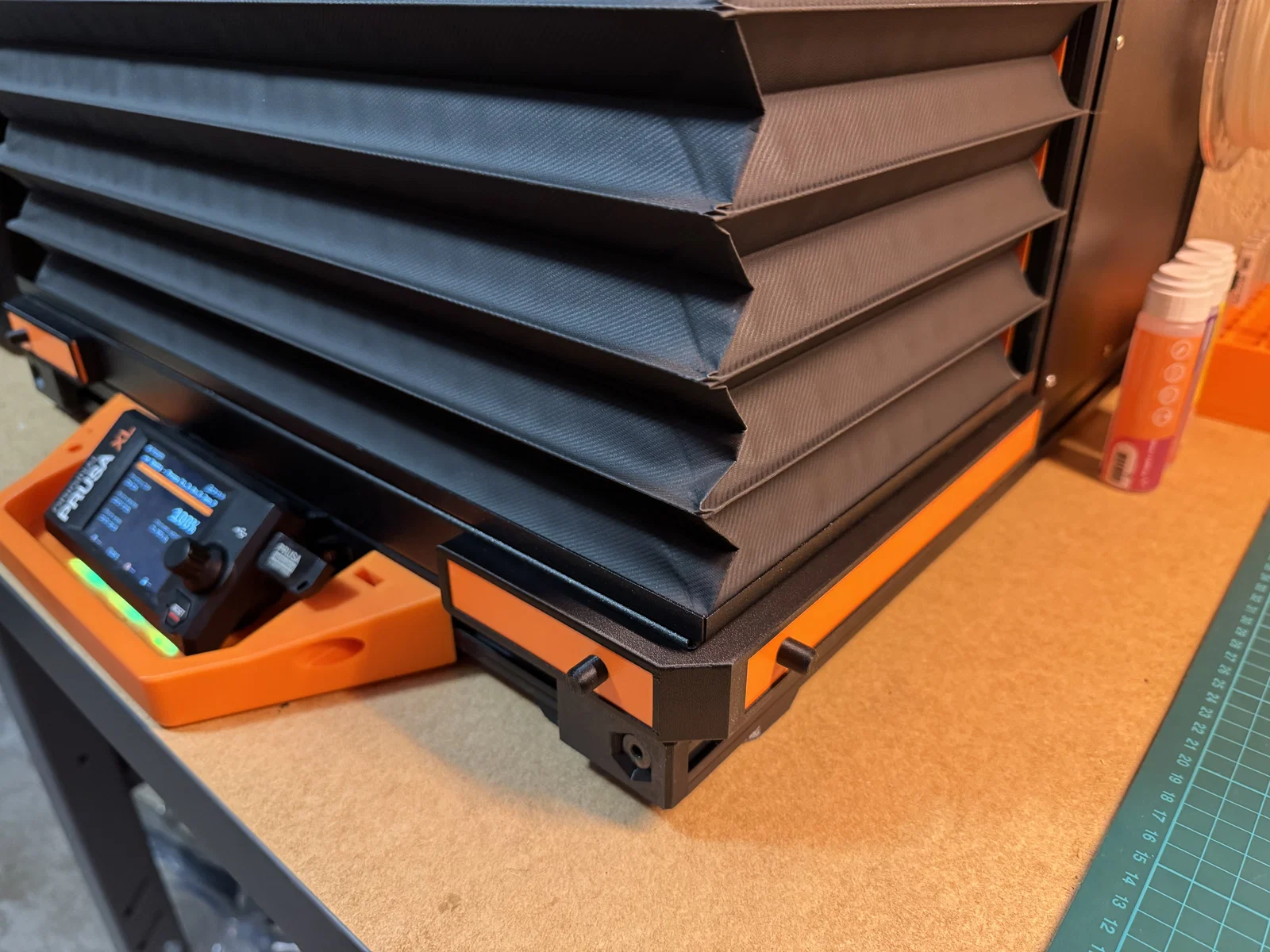

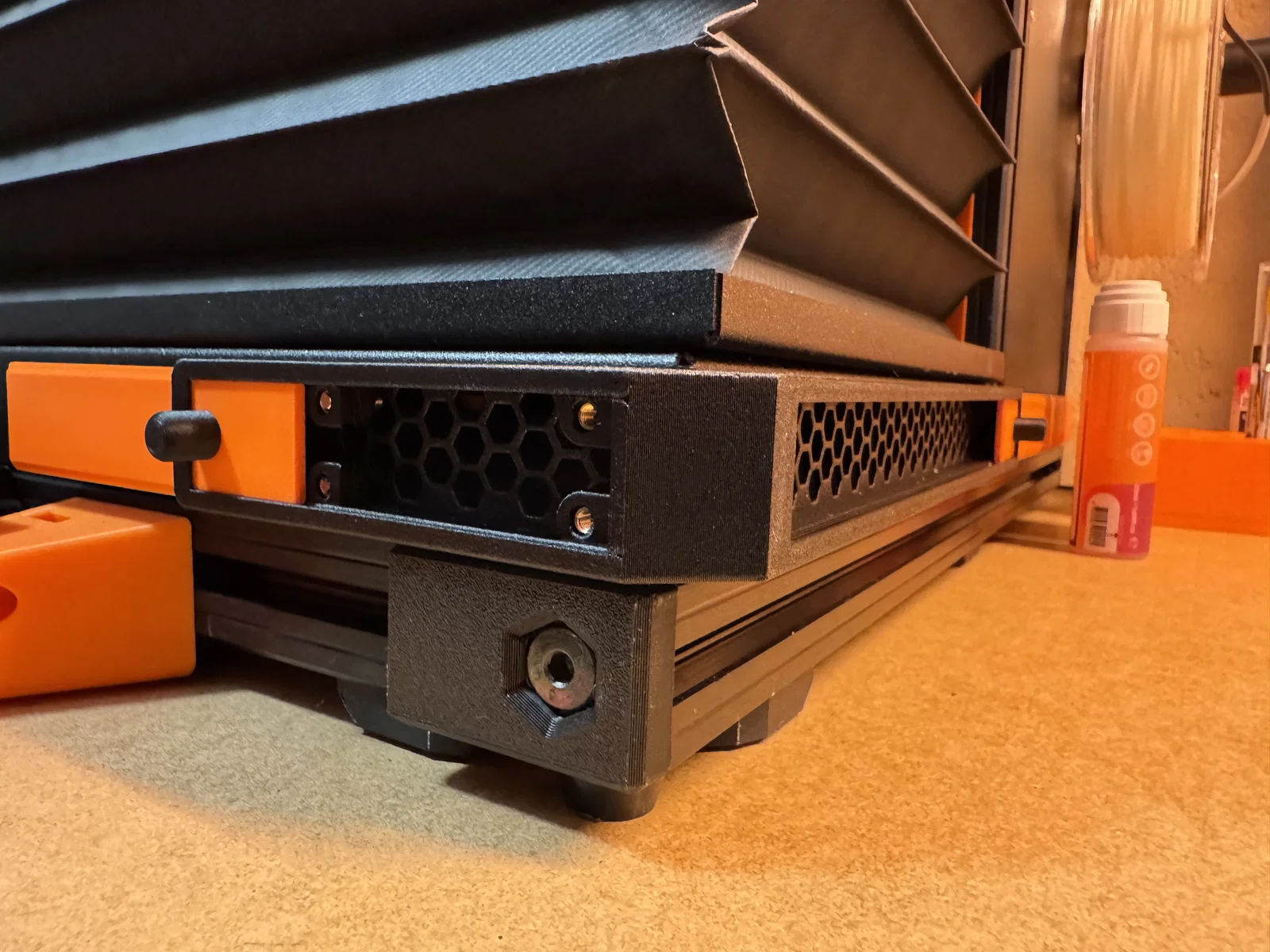

Đây là các nắp đậy lỗ thông gió có thể điều chỉnh dành cho thùng máy (enclosure) chính hãng của Prusa XL. Trước đây mình từng làm một phiên bản tương tự nhưng chỉ dành cho các lỗ thông gió phía trước, còn mẫu cập nhật lần này đã bao gồm cả các lỗ thông gió bên hông.

Thông thường, bạn nên để các lỗ này mở mọi lúc trừ khi có lý do đặc biệt để đóng chúng lại. Với các loại nhựa như PETG, PLA và TPU, bạn nên để hở trừ khi môi trường xung quanh quá lạnh.

Bạn sẽ cần các linh kiện phần cứng sau để hoàn thiện. Lưu ý là bạn có thể dùng ít hơn số lượng liệt kê bên dưới, chỉ cần dùng hai lỗ vít ở mỗi đầu là đủ, mặc dù bạn vẫn có thể gắn hết nếu muốn:

• 20 insert M3, loại Ruthex hoặc CNC Kitchen (12 cái nếu chỉ bắt vít ở hai đầu)
• 20 vít M3 (12 cái nếu chỉ bắt vít ở hai đầu)
• 16 long đền M3 (8 cái nếu chỉ bắt vít ở hai đầu)

Bản in được thiết lập để dùng PLA làm vật liệu hỗ trợ (support) cho PETG, cách này hoạt động rất hiệu quả và giúp các bề mặt trượt đủ trơn tru để vận hành. Các nắp thông gió có thể hơi rít lúc mới đầu nhưng sẽ lỏng hơn và hoạt động trơn tru sau khi lắp vào thùng máy.

Lắp các insert vào cạnh ngắn hơn. Lưu ý mặt này nằm ở phía bên trong nắp.

Nếu bạn định dùng ít vít và long đền hơn, chỉ cần lắp vào phía bên phải như trong hình. Hãy thực hiện tương tự cho cả hai bộ phận.

Làm tương tự với cạnh dài hơn, chỉ lắp vào phía bên trái như trong hình nếu bạn muốn tối giản số lượng vít và insert.

Lắp một insert vào từng núm vặn trong số bốn núm.

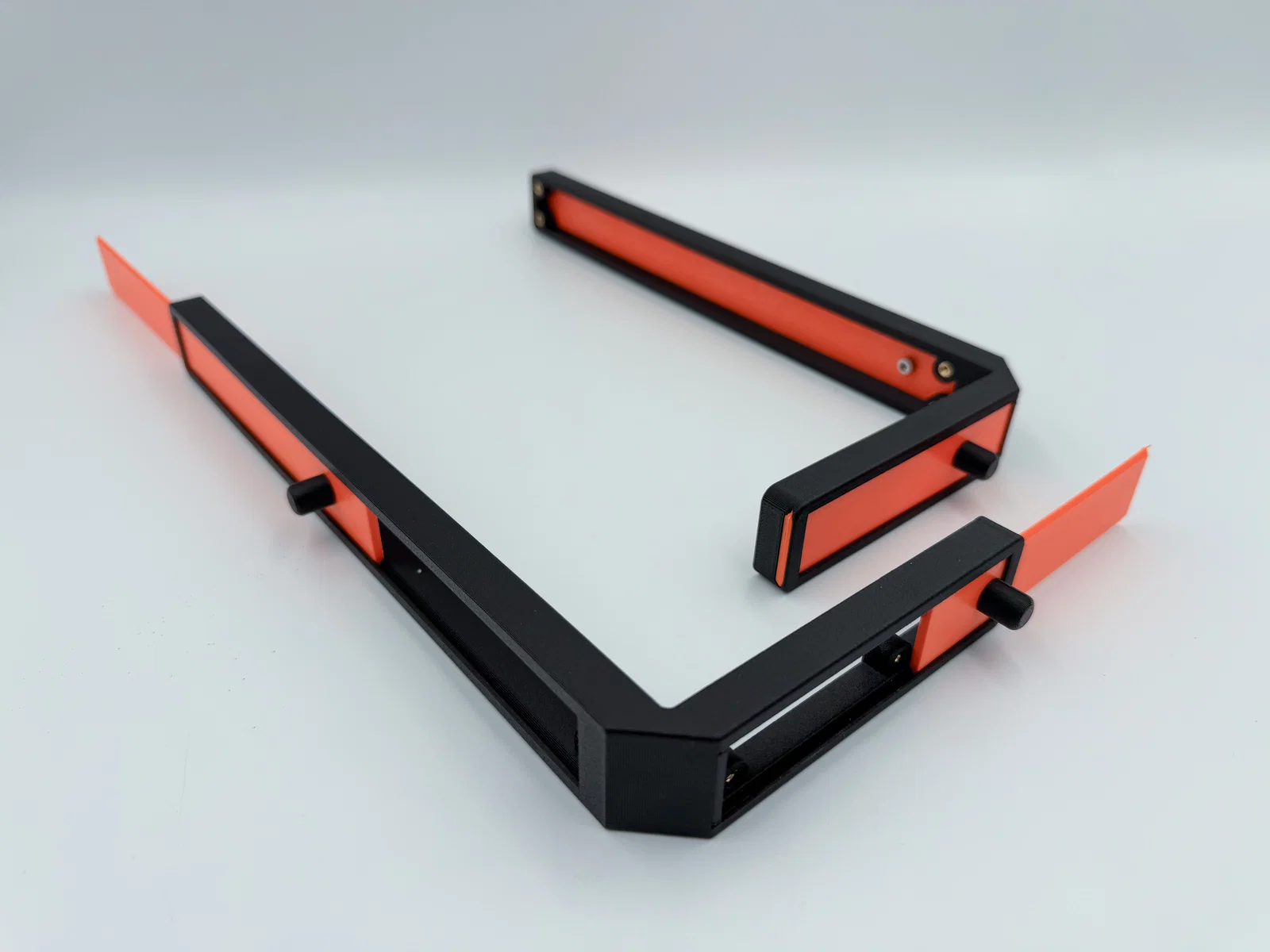

Trượt các nắp đậy vào thân chính. Hãy lưu ý chiều của các lỗ.

Bây giờ hãy gắn các núm từ phía sau bằng vít M3x8. Không dùng long đền vì nó sẽ cọ xát với phần nhựa ở thân chính.

Mô hình này được tạo ra từ bản scan bằng máy quét Revopoint MetroX, sau đó được kỹ sư ngược lại bằng phần mềm Quicksurface Pro. Nếu bạn thấy hữu ích, rất mong bạn cân nhắc tham gia câu lạc bộ của mình trên Printables, dù chỉ trong một tháng, để giúp mình duy trì hoạt động kinh doanh nhỏ này. Xin cảm ơn!
