Khay Đựng Linh Kiện Cải Tiến Cho Hộp Stanley 014725

THÊM NHIỀU PHIÊN BẢN MỚI!! (26/12/2024)

Nhờ vào các ý kiến đóng góp, mình đã đăng tải thêm các phiên bản có phần tag dài toàn bộ chiều ngang giúp dễ cầm nắm hơn và có không gian để dập chữ nổi. Hiện đã có đủ cả 3 kích thước (chia ngăn nhỏ, nhỏ và siêu dài)

Hãy xem qua các hình ảnh render và file STEP mới nhé.

CẬP NHẬT:

• Thêm phần văn bản vào khu vực tag
• Thay đổi bán kính góc để hỗ trợ việc cắt lớp (slicing) / in ấn dễ dàng hơn
• Cập nhật file STL & STEP “_Small_Tray_wide tag+text_M3x35_”

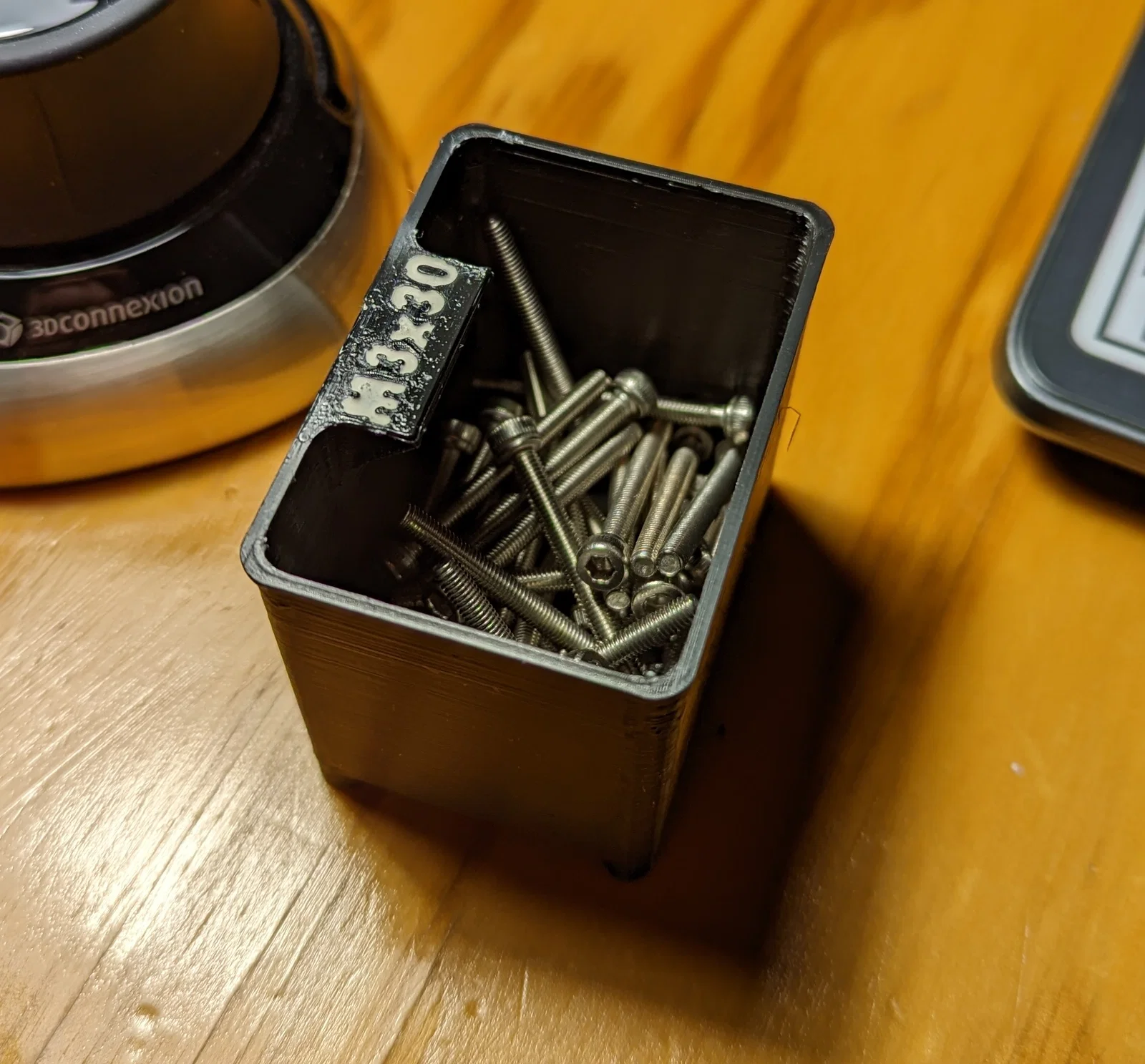

Mình khuyên nên in với chiều cao lớp 0.20, chỉ để support từ bàn in (build plate). Đối với phần chữ nếu bạn muốn tô màu hoặc dùng bút đánh dấu, hãy bật tính năng ironing để bề mặt trên cùng được láng mịn.

CẬP NHẬT: Hiện đã có 3 thiết kế mới!

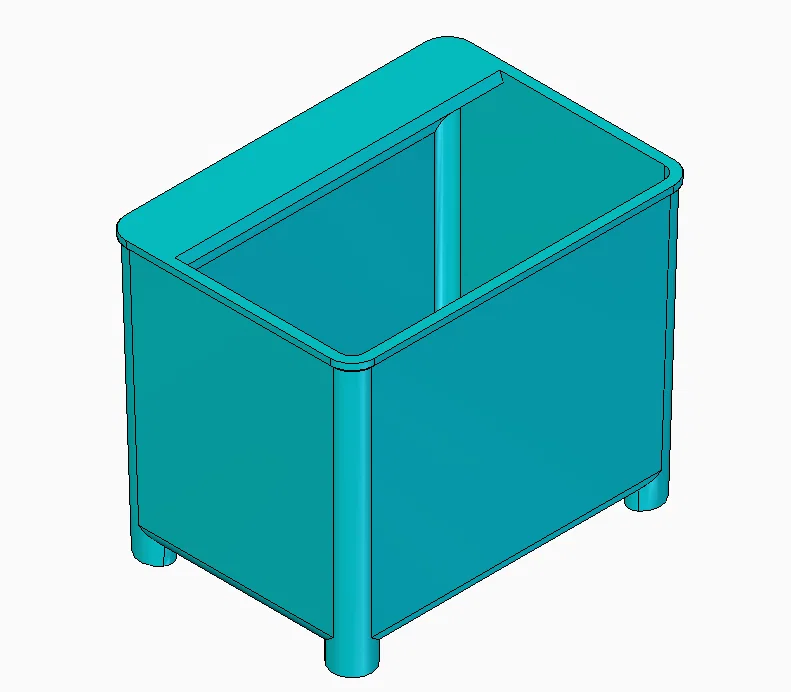

• Tag rộng hơn

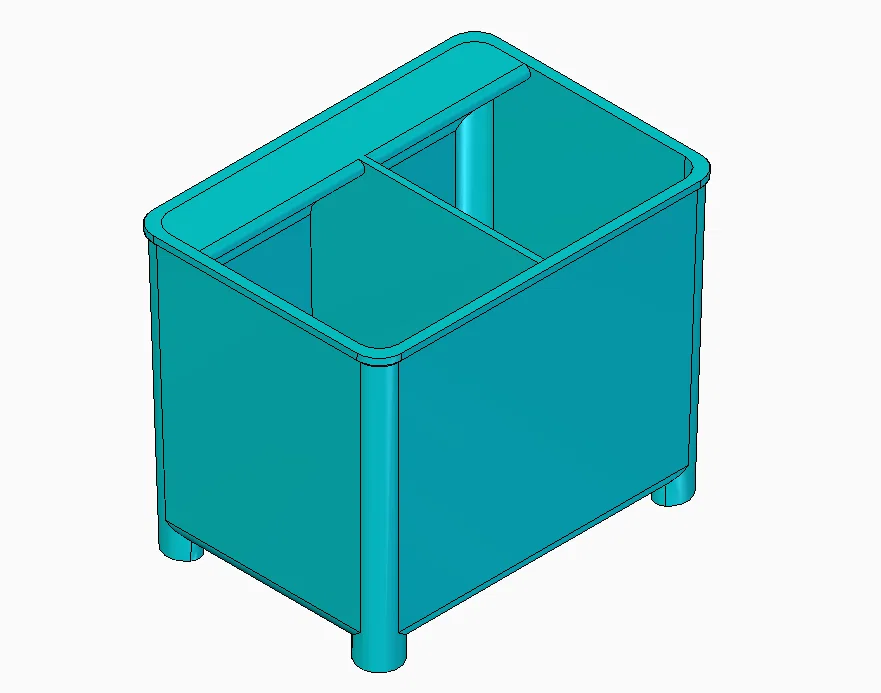

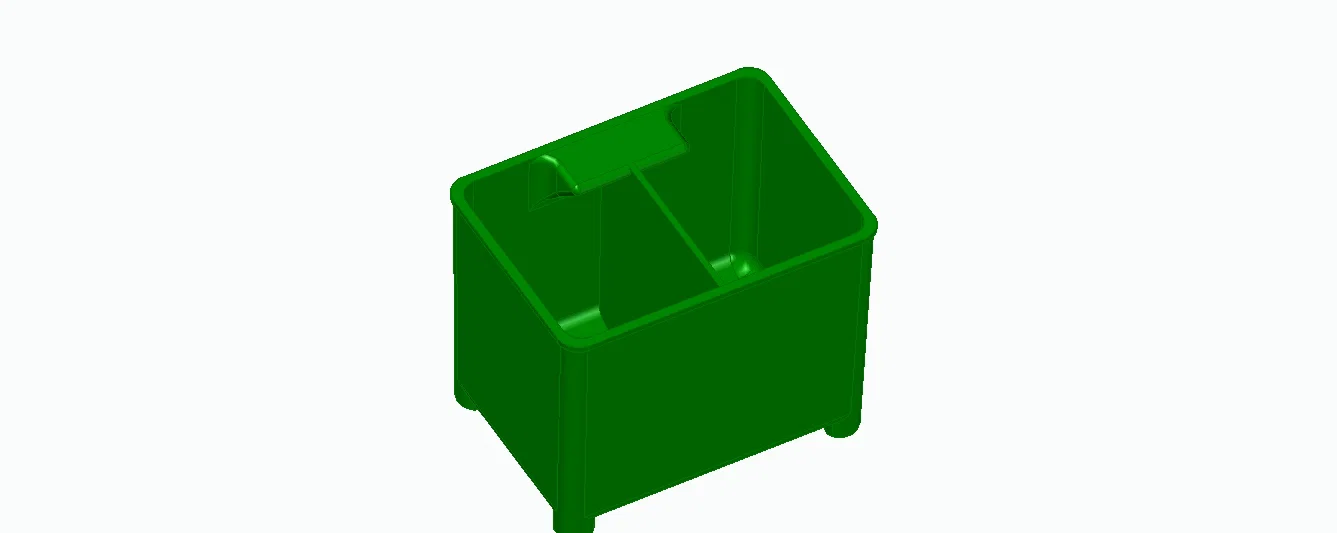

• Ngăn chia đôi

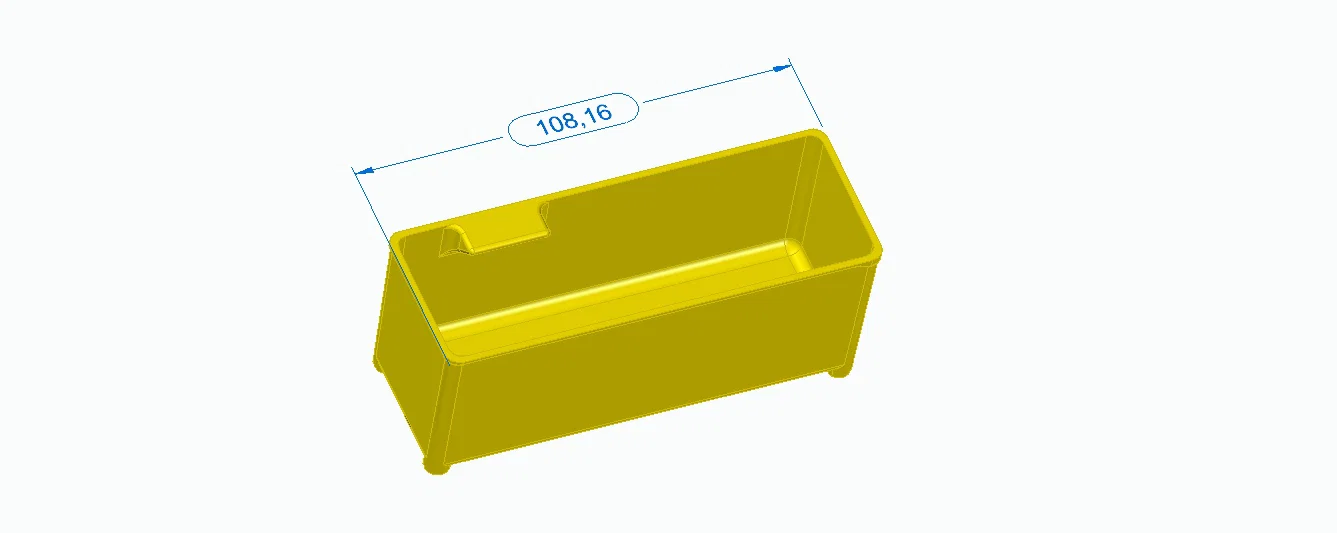

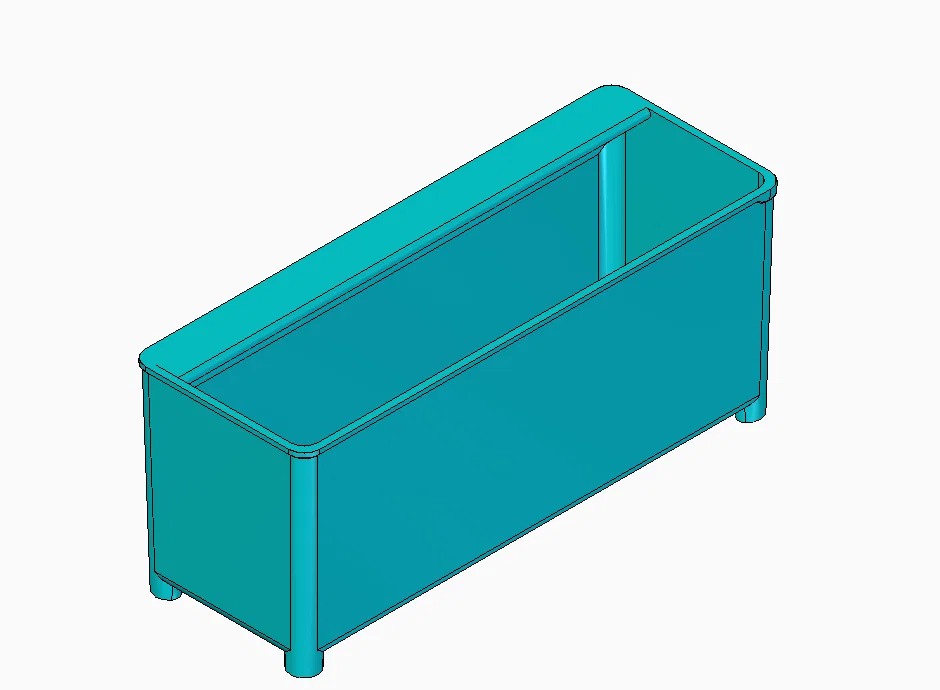

• Loại siêu dài (đã sửa lỗi mô hình)

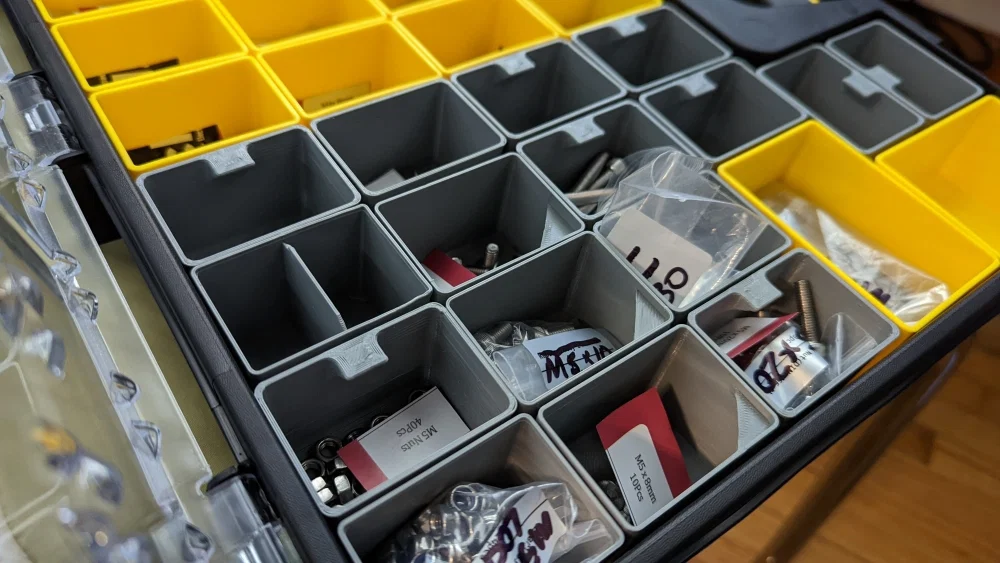

Mình rất thích hệ thống GridFinity của Zach Freedman (https://www.thingiverse.com/thing:5362711) nhưng không gì bằng những chiếc khay đựng đồ di động có thể đóng kín, giúp linh kiện không bị rơi vãi lung tung trong xưởng. Thay vì in cả cái hộp, hãy để các nhà sản xuất lo việc đó và chúng ta chỉ cần tùy biến lại hệ thống của họ theo ý mình...

Đây là phiên bản cải tiến hơn một chút của khay đựng linh kiện dành cho hộp Stanley 014725 25-Removable Compartment Professional Organizer. (https://www.thingiverse.com/thing:2346200)

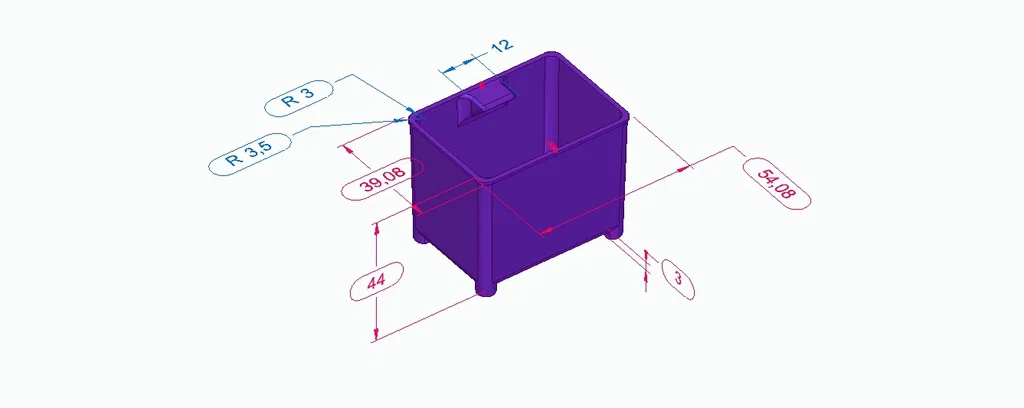

• Mình đã tăng chiều cao hộp thêm 1mm bằng cách làm chân đế cao hơn, giúp khít hơn với nắp hộp.
• Phần mép đã được chỉnh sửa để file STL và CAD kín khối (manifold) và in ấn dễ dàng hơn.

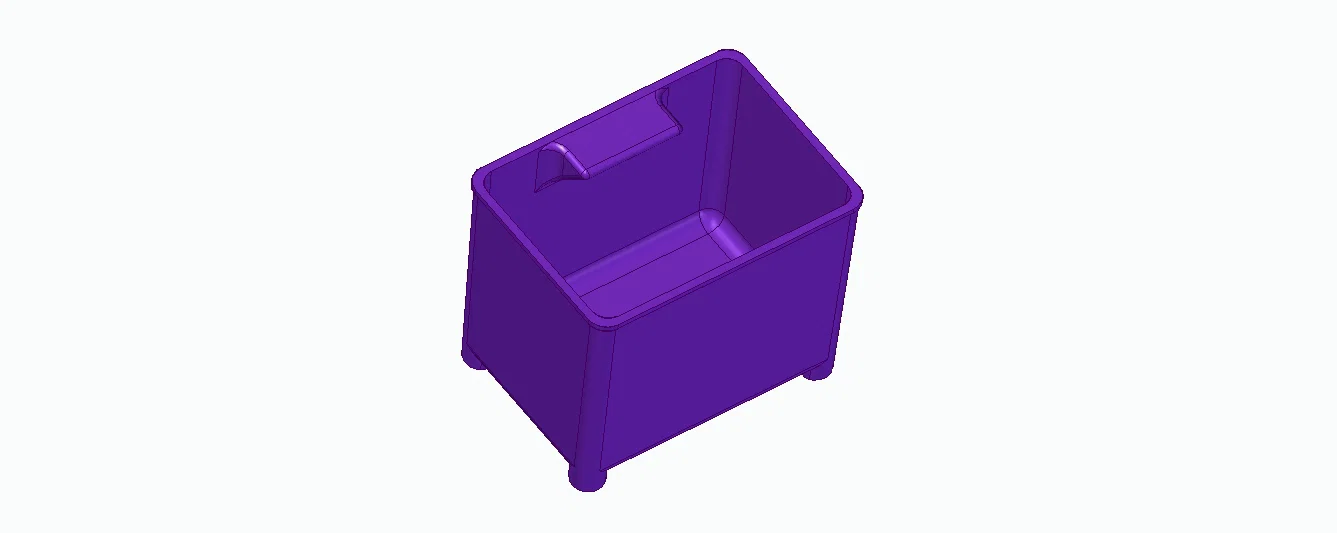

• Ngoài ra còn thêm phần gờ để dễ lấy khay ra khỏi hộp và có thể dùng làm nơi dán nhãn.
• Sẽ sớm có thêm nhiều kích thước và thiết kế khác nữa…

In các khay này theo phương đứng với một ít support vẽ ở mặt đáy cho kết quả khá ổn. Rất dễ gỡ support và cho bề mặt hoàn thiện tốt.
