Bánh răng hành tinh: Thiết kế bánh răng hành tinh tham số (Parametric)

Bánh răng hành tinh: Bánh răng hành tinh tham số (Parametric)

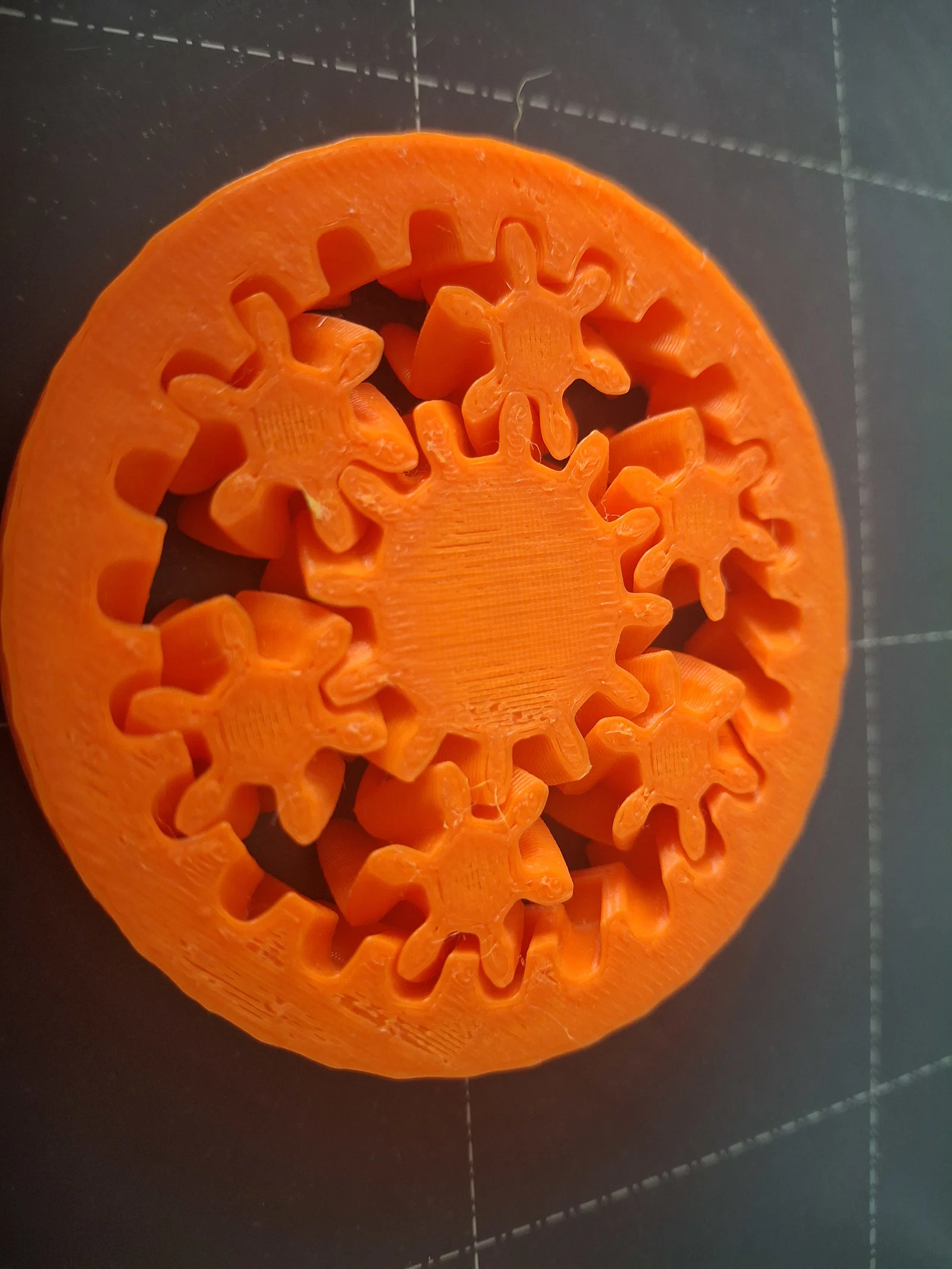

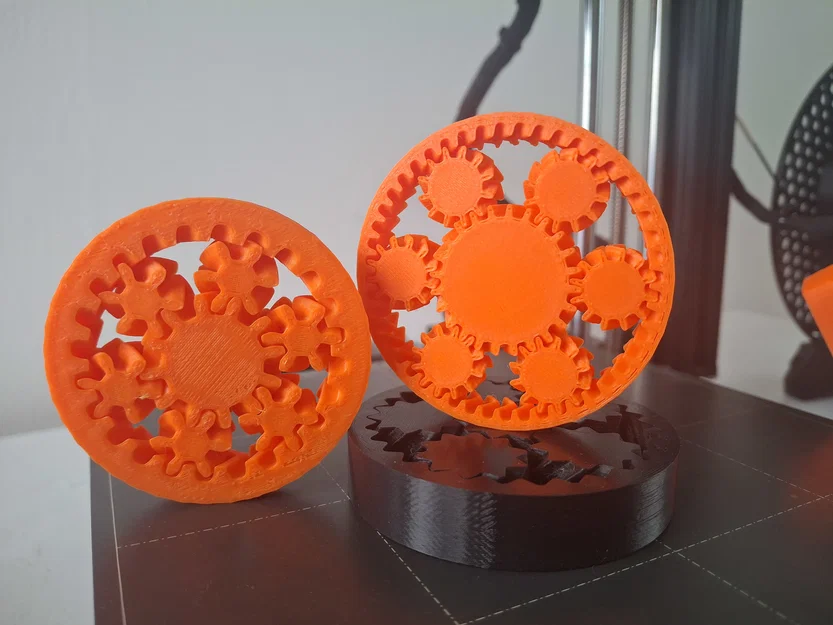

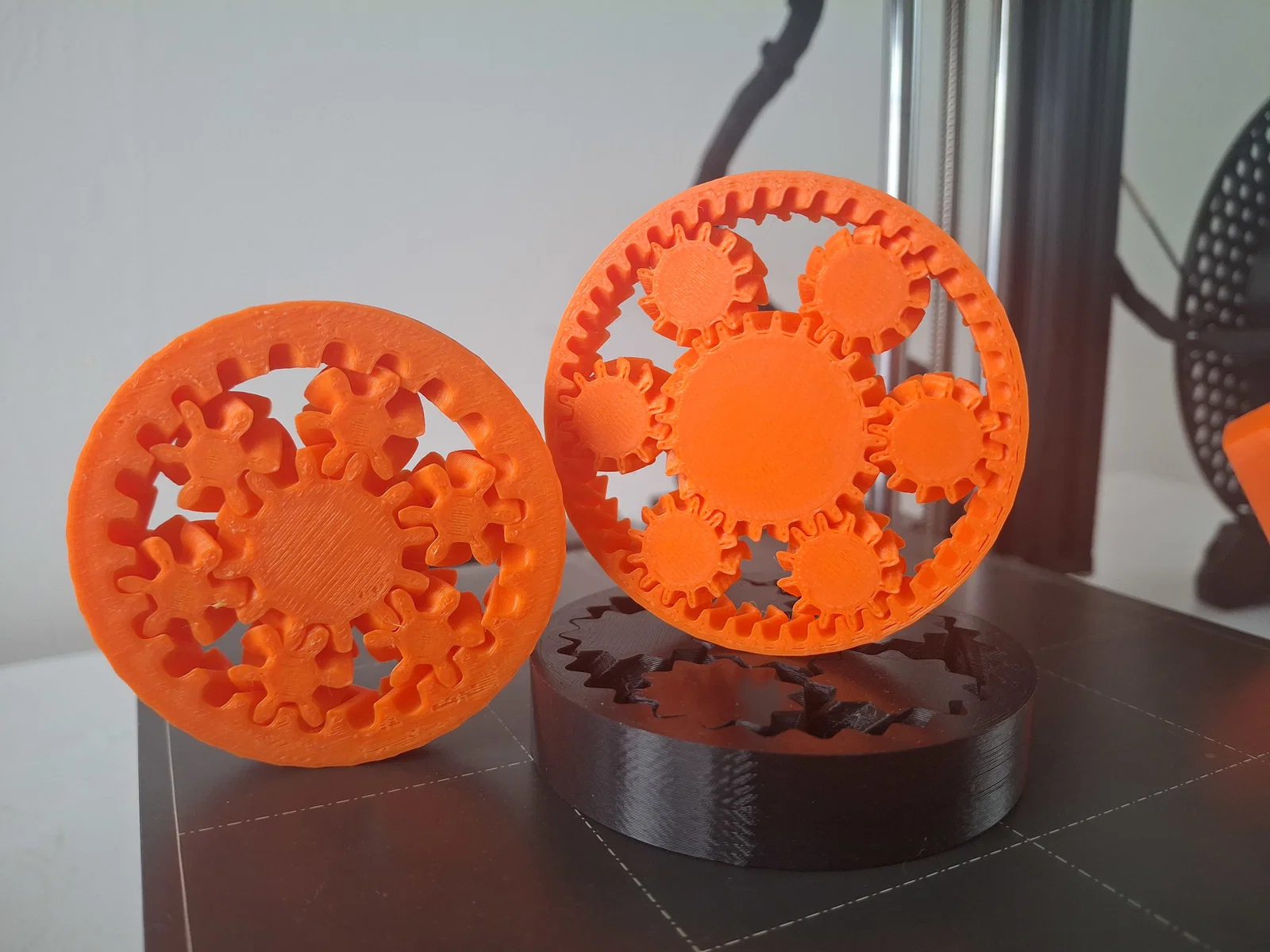

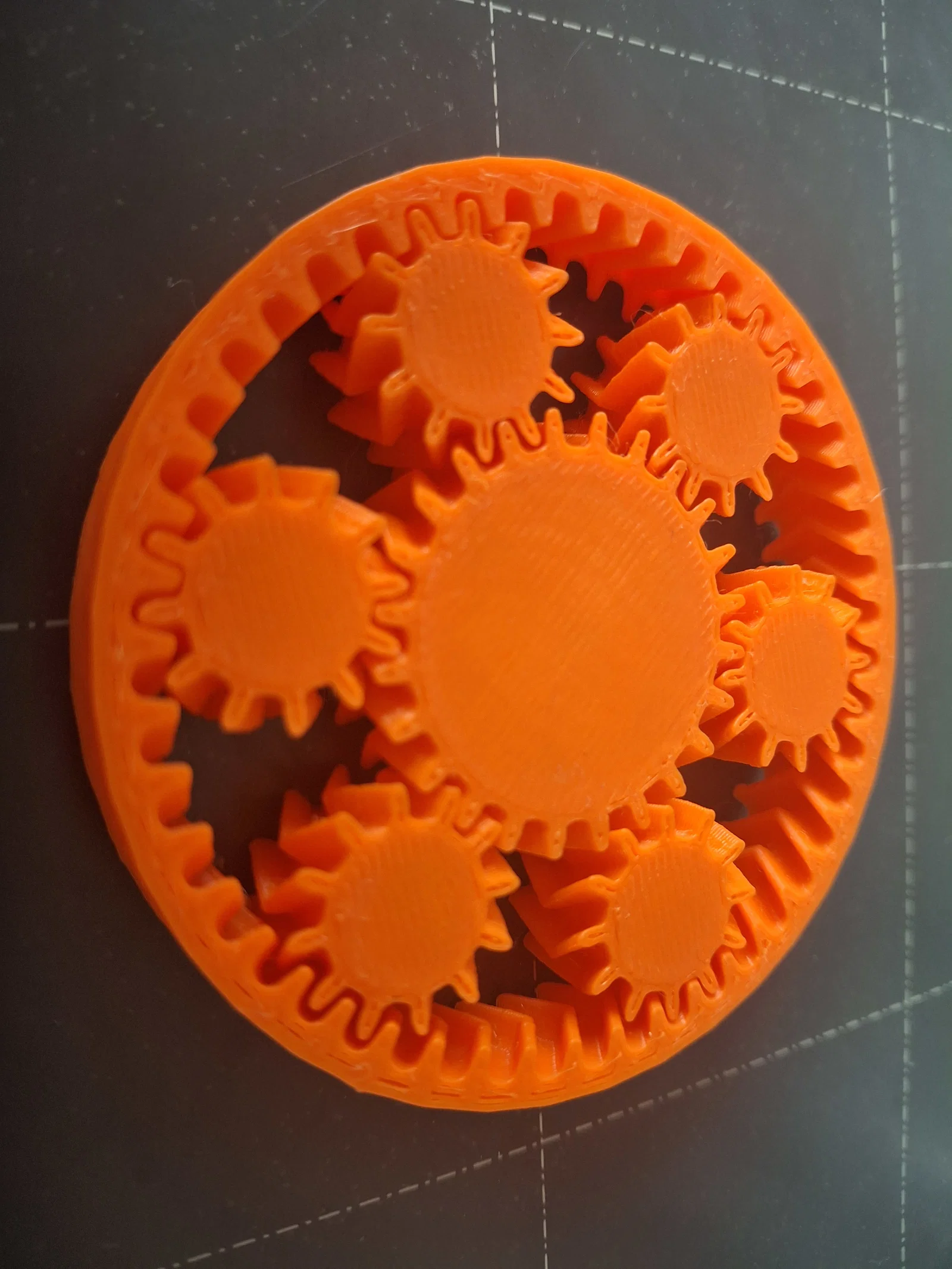

Tạo ra bộ bánh răng hành tinh lý tưởng của riêng bạn với thiết kế tùy chỉnh hoàn toàn này! Bằng cách sử dụng tệp OpenSCAD đi kèm, bạn có thể tinh chỉnh mọi thông số để đáp ứng nhu cầu và sở thích của mình. Để sử dụng nhanh chóng và dễ dàng, tệp STL đã sẵn sàng để in cũng được bao gồm trong bộ. LƯU Ý: đôi khi các bánh răng sẽ không khớp được do giới hạn vật lý. Để biết cấu hình nào khả thi, bạn hãy nhấp vào đây để truy cập trang web hỗ trợ tìm kiếm các tổ hợp bánh răng phù hợp.

https://www.youtube.com/watch?v=iGh-2oEui5s

Bắt đầu

Tải xuống OpenSCAD tại đây để bắt đầu tùy chỉnh bộ bánh răng hành tinh của bạn. Làm theo các bước dưới đây để cá nhân hóa và xuất thiết kế cho việc in 3D.

Cách xuất file để in

1. Tùy chỉnh thông số: Điều chỉnh các thông số bánh răng trong OpenSCAD theo yêu cầu của bạn.
2. Render thiết kế: Nhấn F6 để render hoàn chỉnh mô hình.
3. Xuất file STL: Truy cập File > Export > Export as STL để lưu thiết kế của bạn dưới định dạng STL cho việc in 3D.

Mô tả thông số

**Module** (Tỷ lệ): Định nghĩa kích thước của răng bánh răng. Module càng lớn thì răng càng to và bánh răng càng lớn, được tính bằng tỷ lệ giữa đường kính vòng lăn trên số lượng răng.

**solar_teeth** (Răng bánh mặt trời): Chỉ định số lượng răng trên bánh răng trung tâm (bánh mặt trời). Điều này ảnh hưởng đến tỷ số truyền và sự tương tác của nó với các bánh răng hành tinh.

**planet_teeth** (Răng hành tinh): Thiết lập số lượng răng trên mỗi bánh răng hành tinh, khớp với cả bánh mặt trời và bánh răng bao (ring gear).

**number_of_planets** (Số lượng hành tinh): Quyết định số lượng bánh răng hành tinh trong hệ thống. Càng nhiều bánh răng hành tinh thì khả năng phân bổ tải trọng và truyền mô-men xoắn càng tốt.

**width** (Độ rộng): Định nghĩa độ dày trục của bánh răng, ảnh hưởng đến độ bền và sự ổn định khi chịu tải.

**pressure_angle** (Góc áp lực): Góc giữa đường tác dụng và đường tiếp tuyến của vòng lăn tại điểm tiếp xúc. Góc nhỏ giúp chuyển động mượt mà hơn nhưng độ bền thấp hơn, trong khi góc lớn tăng cường độ bền nhưng làm tăng ma sát.

**helix_angle** (Góc xoắn): Góc xoắn trong bánh răng nghiêng. Góc càng cao thì vận hành càng êm, yên tĩnh và khả năng chịu tải tốt hơn nhưng tạo ra lực đẩy dọc trục lớn hơn.

**clearance** (Khe hở): Khoảng trống giữa đỉnh răng của một bánh răng và chân răng của bánh răng ăn khớp. Điều này ngăn chặn tình trạng kẹt cứng và bù đắp cho sự giãn nở nhiệt cũng như sai số sản xuất.

**rim_width** (Độ dày vành): Chỉ định độ dày của vành bánh răng bao quanh các răng, đảm bảo tính toàn vẹn về cấu trúc và khả năng chống biến dạng khi chịu tải.

**detail** (Chi tiết): Độ phân giải của bánh răng sau khi render. Giá trị càng cao thì đường cong càng mịn và mô hình càng chính xác, nhưng sẽ tốn nhiều tài nguyên tính toán hơn.

Hãy tự thiết kế bộ bánh răng hành tinh ngay hôm nay và thỏa sức sáng tạo với mô hình tham số đa năng này!
