Creality K1[MAX/C] Adjustable Z-Carriage - Khung đỡ trục Z tùy chỉnh

Lưu ý quan trọng

Thiết kế này hiện chưa được in hoặc kiểm thử thực tế. Đây là dự án đang trong quá trình hoàn thiện (WIP), mình chia sẻ lên đây với hy vọng các bạn đang dùng K1 có thể cùng tham gia kiểm thử hoặc góp ý để cải thiện thiết kế này.

Cập nhật ngày 27/11/2024

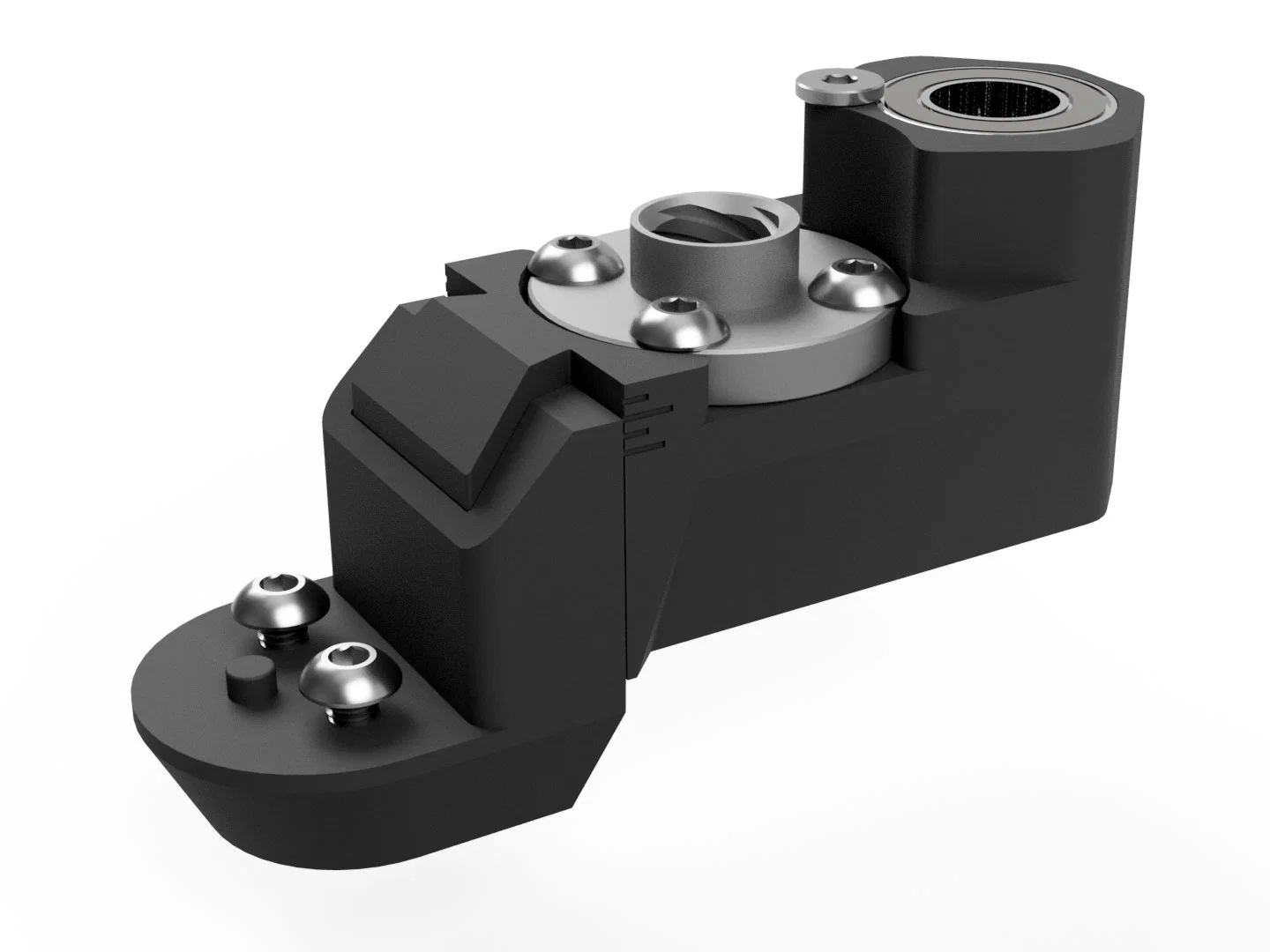

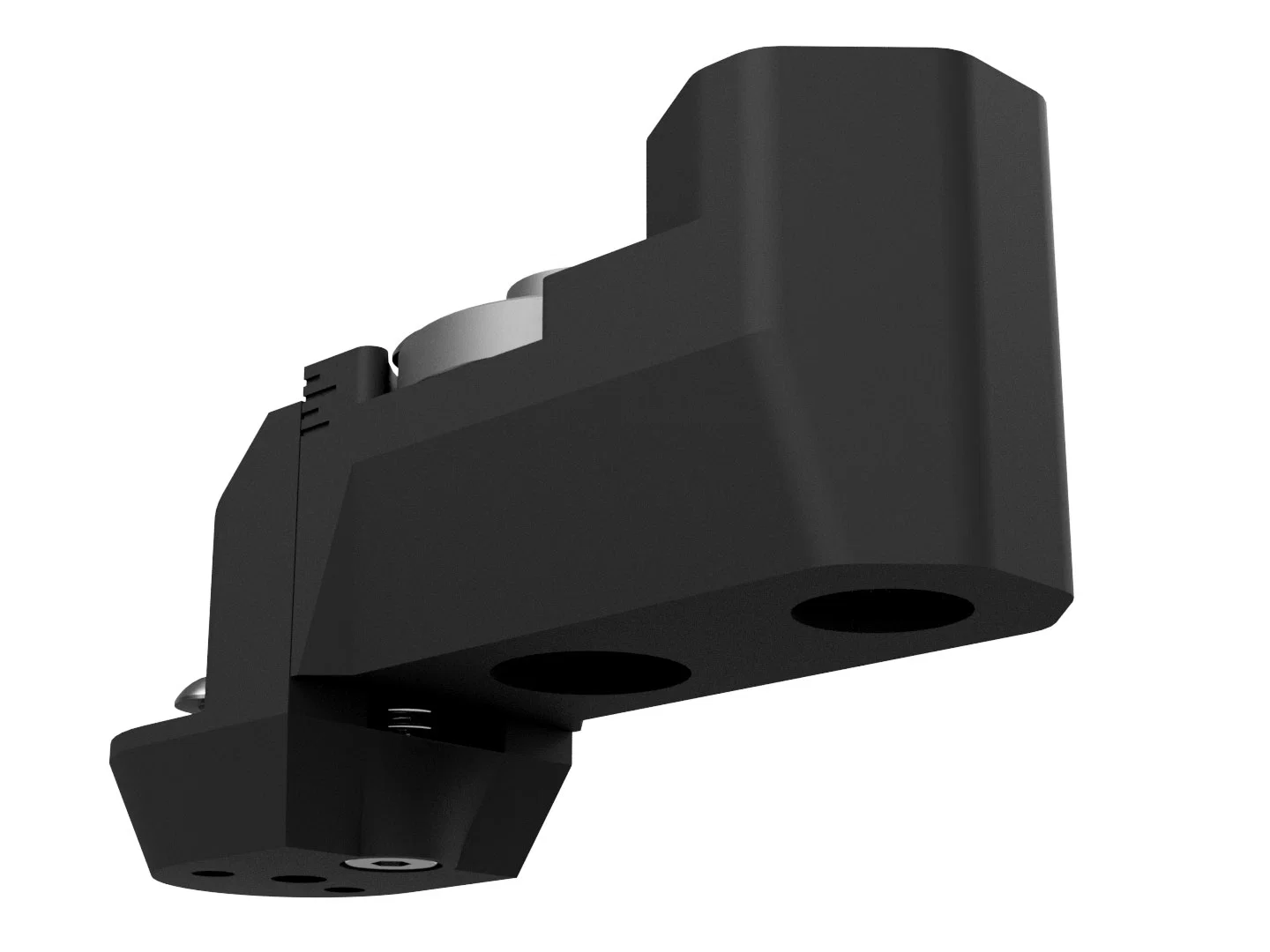

Thiết kế này được xây dựng dựa trên cơ cấu khớp đuôi én (dovetail) với phạm vi điều chỉnh +/- 2mm, kết hợp cùng hệ thống ốc/lò xo/đai ốc. Nếu bàn in của bạn nằm ngoài phạm vi này, hãy xoay 1/4 vòng đai ốc thang để đưa nó về khoảng cách gần hơn 1.8mm. Các vạch đánh dấu ở mỗi bên khung đỡ (carriage) giúp bạn dễ dàng cân chỉnh để giảm thiểu sai số.

Phần khớp đuôi én có lẽ sẽ cần chà nhám tinh một chút bằng dụng cụ đo mẫu (sẽ sớm được cập nhật).

Để lắp đai ốc vuông vào trong, hãy tạm dừng máy in ở lớp thứ 44, đặt đai ốc vào khung Z-Carriage rồi mới tiếp tục in.

File Fusion 360 đi kèm với các thông số người dùng (User Parameters), trong đó quan trọng nhất là thông số « dovetail_backlash ». Các thông số này hỗ trợ bạn cân chỉnh máy in bằng cách sử dụng mẫu hiệu chuẩn (sẽ sớm được cập nhật). Hãy chỉ điều chỉnh nhẹ nhàng để tránh gây ra các sai lệch kích thước bất thường do một số bản vẽ phác thảo hiện vẫn chưa được ràng buộc chuẩn xác.

Các bản cập nhật sắp tới sẽ sớm ra mắt…

Danh sách vật tư (BOM)

• 1x Ốc M3x18mm đầu dẹt/low profile
• 1x Đai ốc vuông M3
• 1x Vòng đệm M3x6x0.5mm
• 1x Lò xo kích thước khoảng 5x12mm (tùy chọn)
