Khay đựng Wera Kraftform Micro chuẩn Gridfinity (half-pitch, xếp chồng gọn nhẹ)
- Lượt tải
- 394
- Lượt thích
- 88
- Lượt coi
- 3.118
- Bản remix
- 0
- Bình luận
- 0
File 3 7,9 MB
- Wera_Kraftform_Micro_Gridfinity_Holder_1776214125.3mf3MF · 251,7 KB
- Wera_Kraftform_Micro_Gridfinity_Holder_1776214126.stlSTL · 1 MB
- Wera_Kraftform_Micro_Gridfinity_Holder_v9_1776214127.f3dF3D · 6,6 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #299430
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

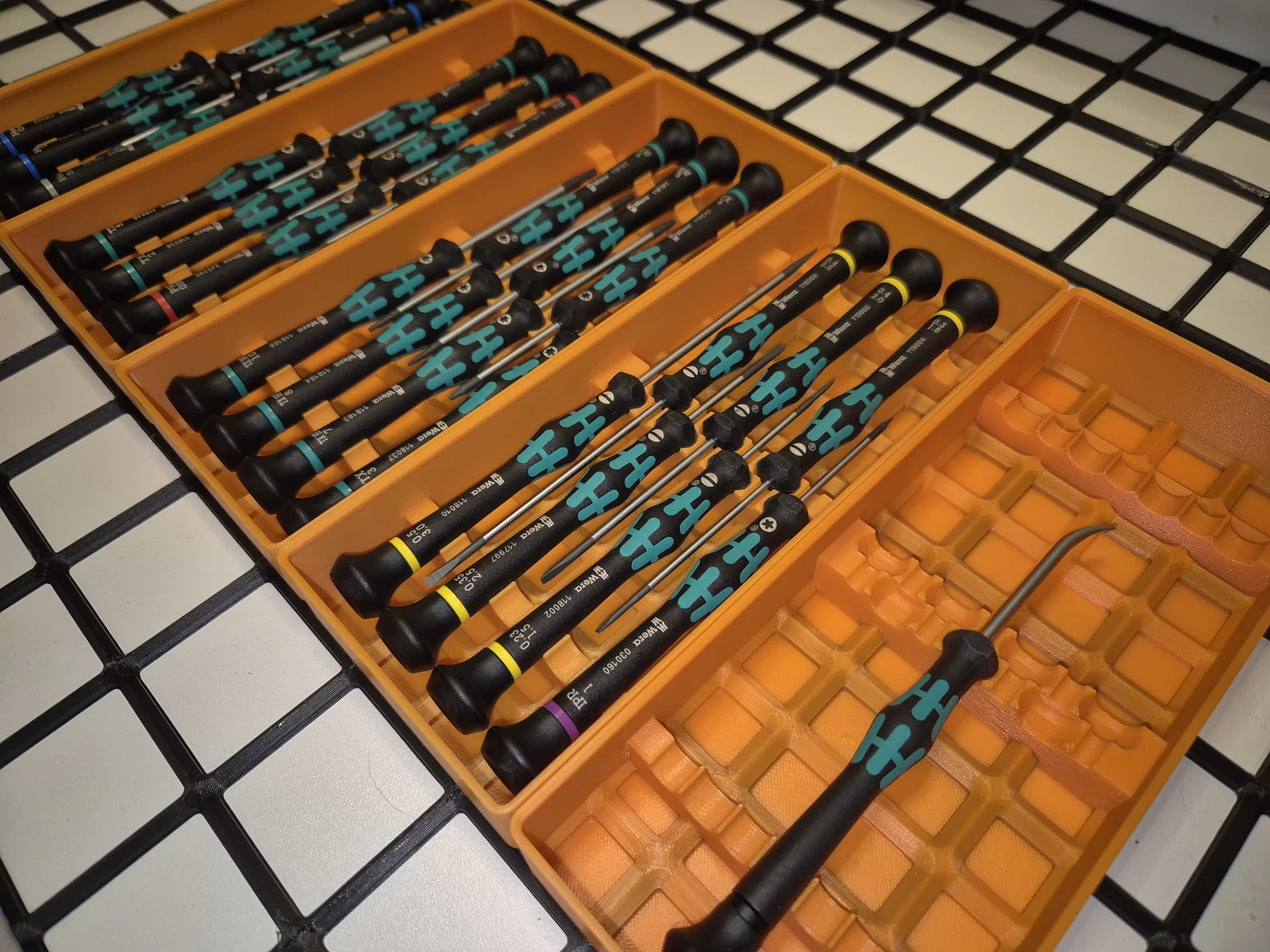

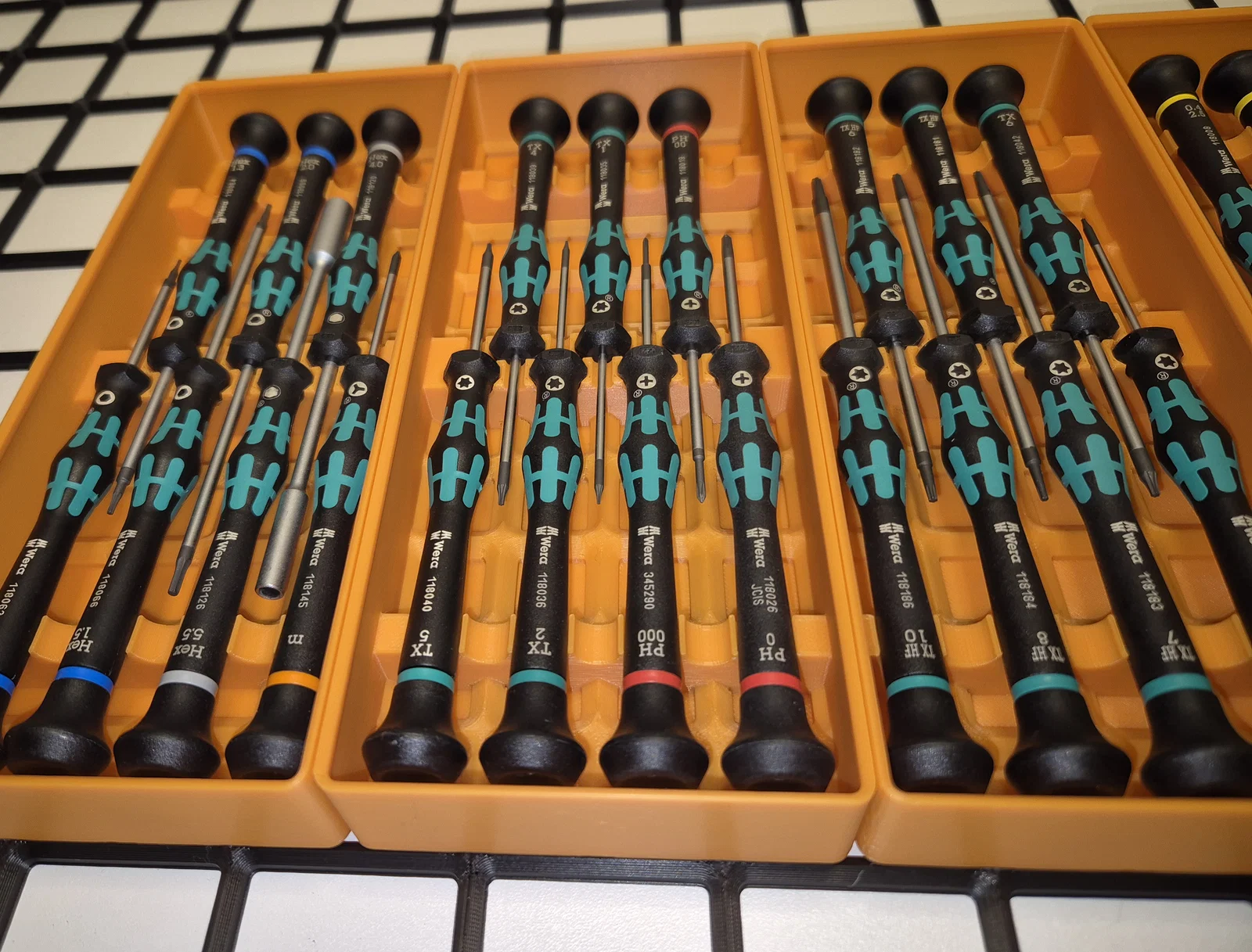

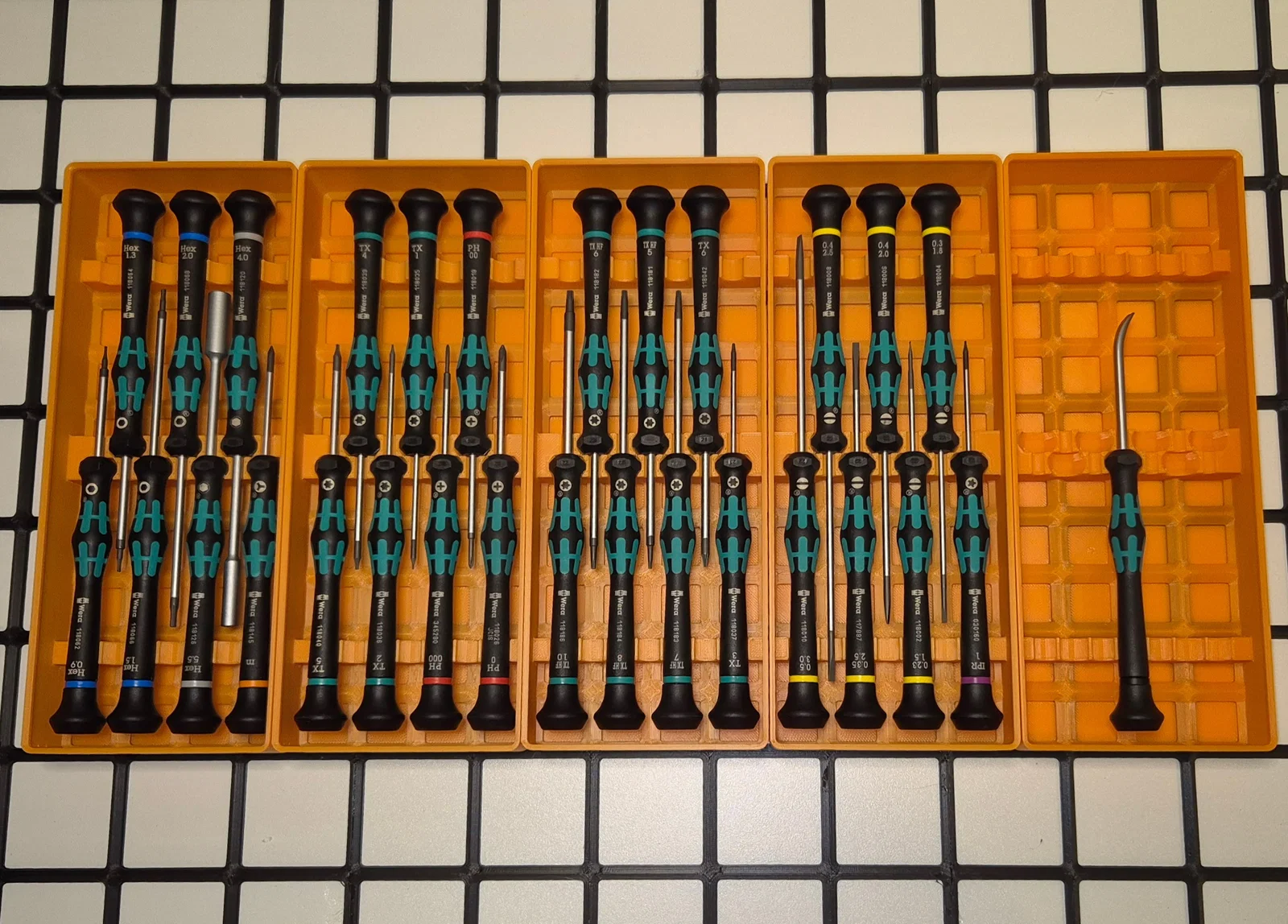

Mình đã thiết kế khay đựng này cho bộ tua vít Wera Kraftform Micro. Mình chú trọng nhất vào sự nhỏ gọn, mỗi khay chứa được 7 cây tua vít. Dù có nhiều mẫu tương tự trên mạng, nhưng mình muốn nó có thiết kế nửa ô (half pitch) và mật độ cao. Ban đầu mình định làm cao 3 đơn vị, nhưng không tối ưu được khả năng xếp chồng nên đã chỉnh lại. Cuối cùng, mình đã xoay xở để chứa được 7 cây mỗi khay (để rồi nhận ra mình sở hữu tới 7x4+1 cây tua vít lận).

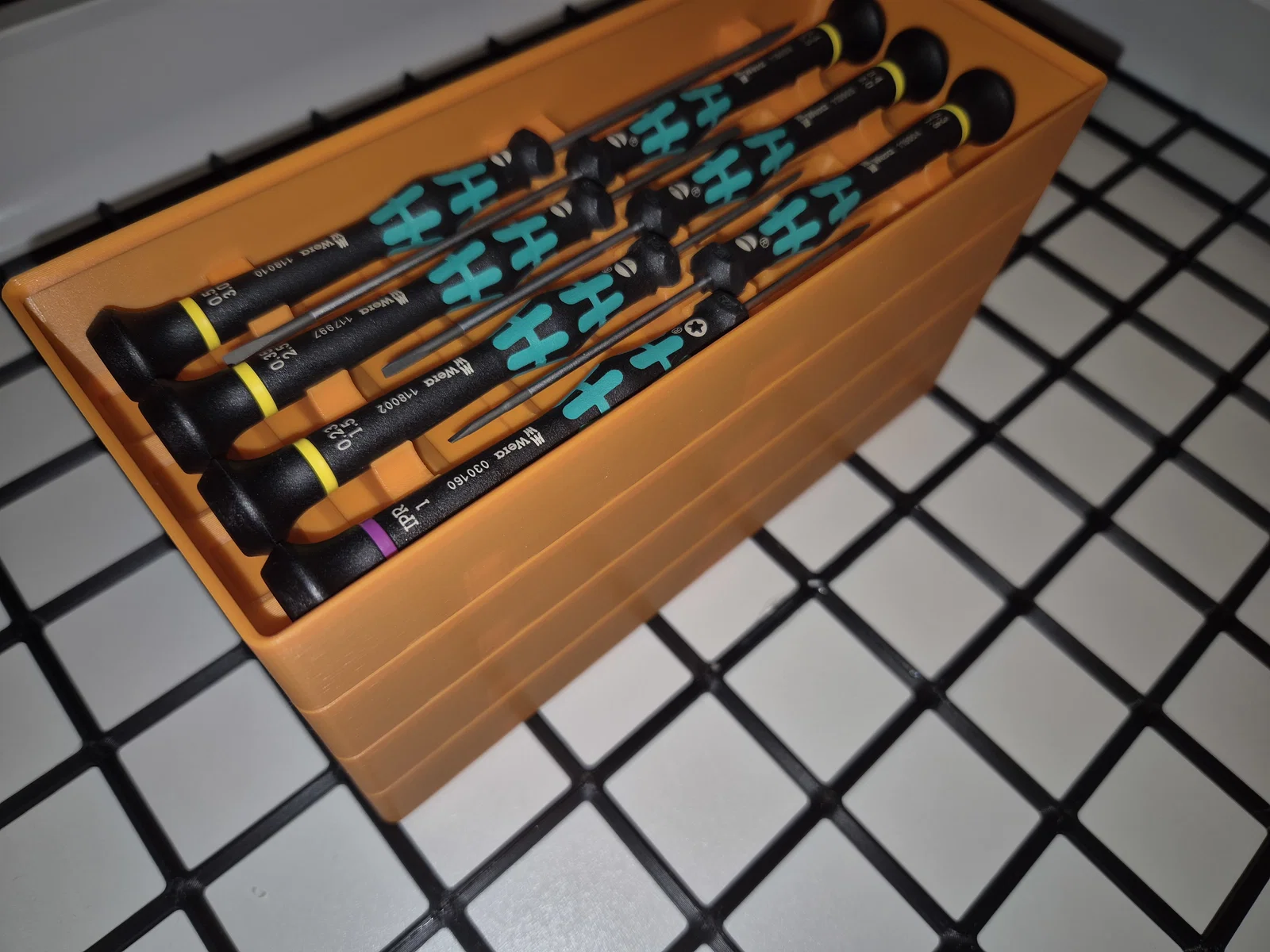

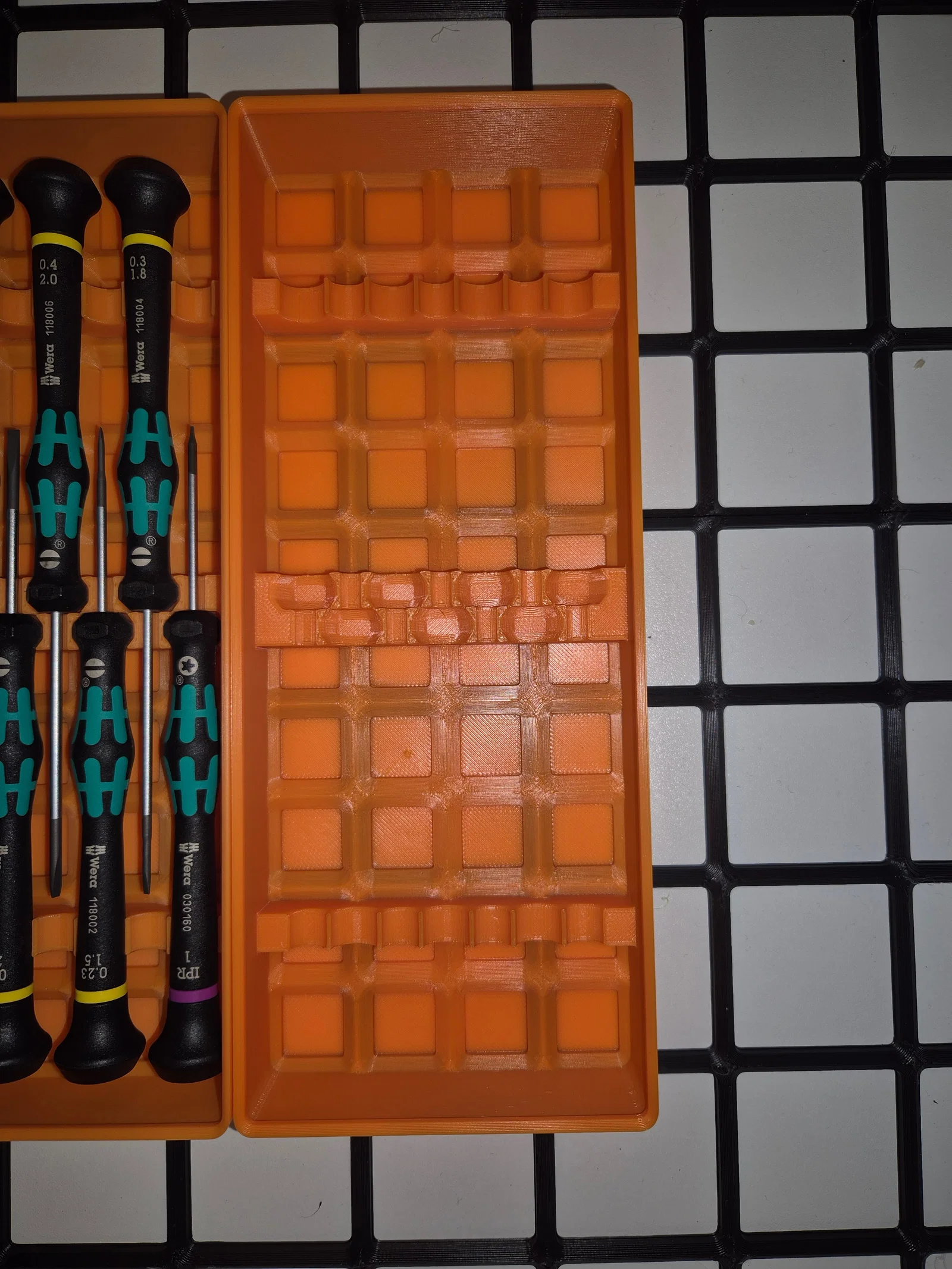

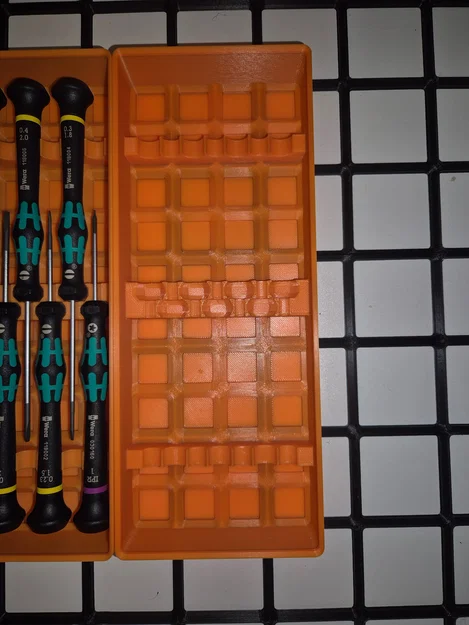

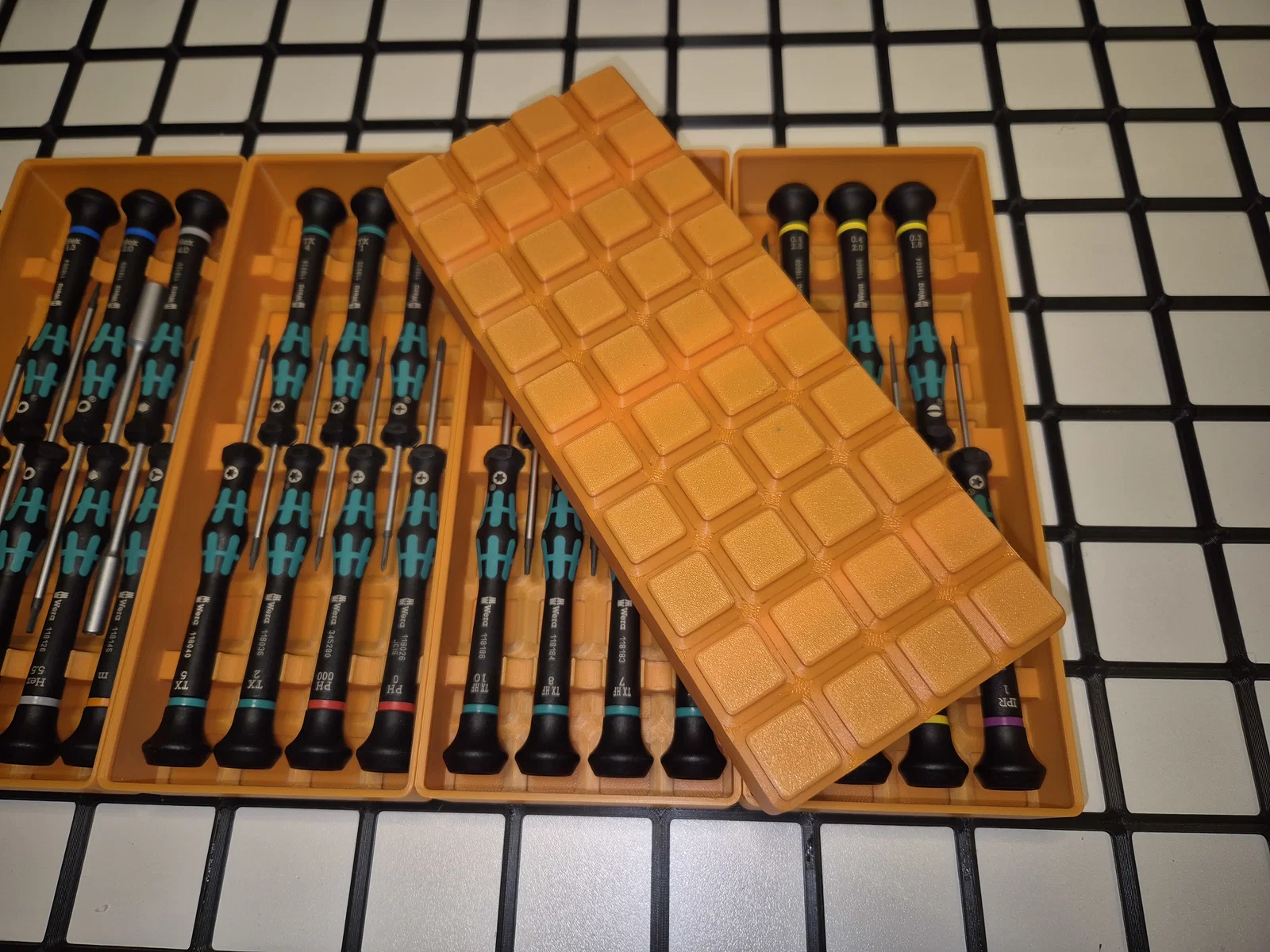

Các khay Gridfinity này có kích thước 2x5 đơn vị và cao 4 đơn vị (31.8mm). Phần đế được thiết kế dạng nửa ô (half-pitch), cho phép bạn dịch chuyển khay nửa ô nhưng vẫn hoàn toàn tương thích với tiêu chuẩn Gridfinity. Tua vít được đặt gọn bên trong nên có thể xếp chồng thoải mái.
Mình có đính kèm file 3MF và STL, các bạn nên ưu tiên dùng file 3MF nhé. Mình cũng đã bao gồm file Fusion 360 cho ai cần chỉnh sửa.
Nếu bạn muốn mua bộ tua vít này, có thể xem tại đây (link tiếp thị): https://amzn.to/3VTFLXw
Thông số in
- Định dạng
- 3mff3dstl
- Số file mô hình
- 3
- Tổng dung lượng
- 7,9 MB
- File lớn nhất
- 6,6 MB
