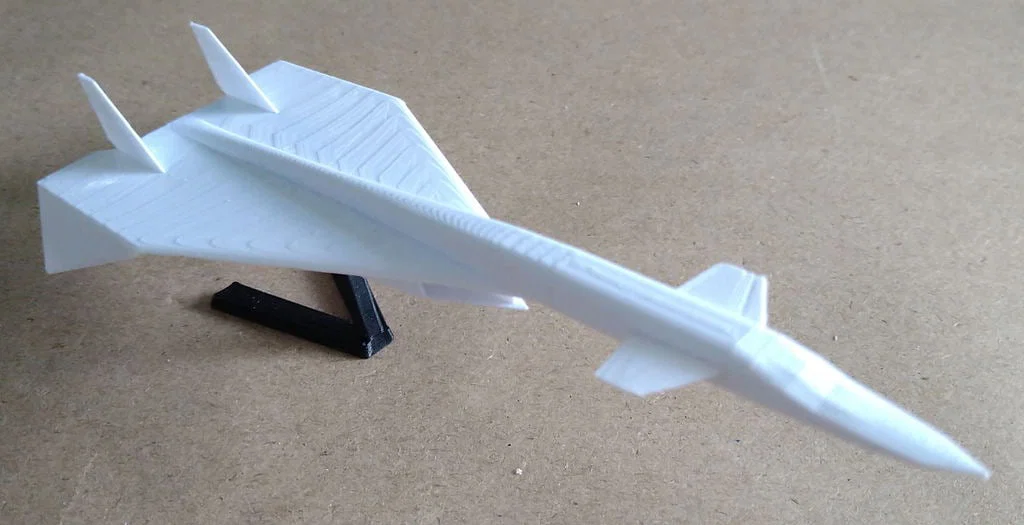

Mô hình in 3D North American XB-70 Valkyrie

North American Aviation XB-70 Valkyrie là phiên bản nguyên mẫu của dự án máy bay ném bom siêu thanh B-70 dành cho Không quân Hoa Kỳ. Đã có hai chiếc nguyên mẫu được chế tạo, trong đó chiếc số 2 đã bị phá hủy trong một vụ va chạm trên không. Chiếc số 1 hiện đang được trưng bày tại Bảo tàng USAF Wright-Patterson.

Mô hình in 3D này mình tạo ra chỉ là bản rất sơ khai, được thiết kế đặc biệt để dễ dàng in 3D. Các bộ phận cần phải dán lại với nhau (bạn vui lòng xem kỹ phần hậu kỳ in).

Kích thước: chiều dài: 160mm, sải cánh: 67mm, chiều cao (khi lắp ráp): 56mm

Tỉ lệ: 1:375

Phần đầu cánh gập có thể in nằm phẳng (bằng tùy chọn lay flat trong menu rotate bên trái của Cura).

Thiết lập in

Máy in:
Anycubic i3 Mega

Độ phân giải:
0.1 (0.2) mm

Infill:
25%

Filament:
FormFutura (không rõ loại) PETG/HDglass (PLA) pha màu trắng (RAL 9005 đen)

Ghi chú:

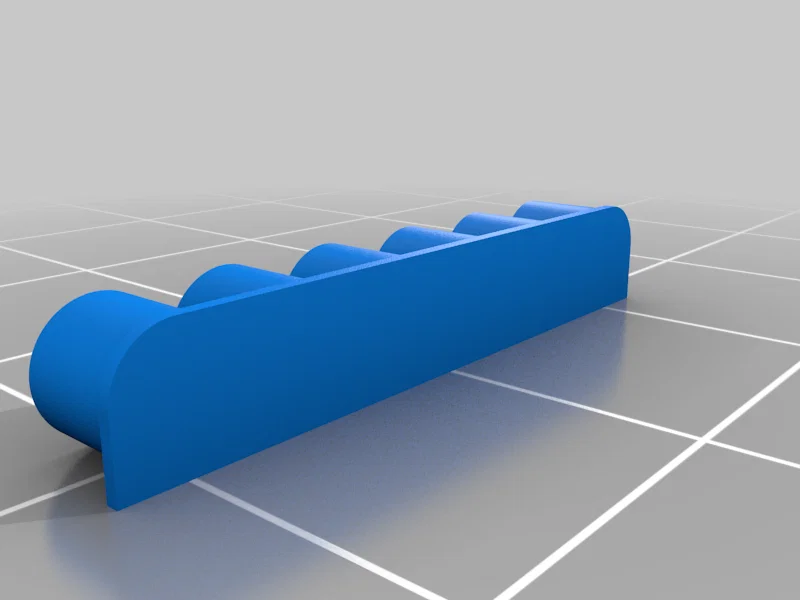

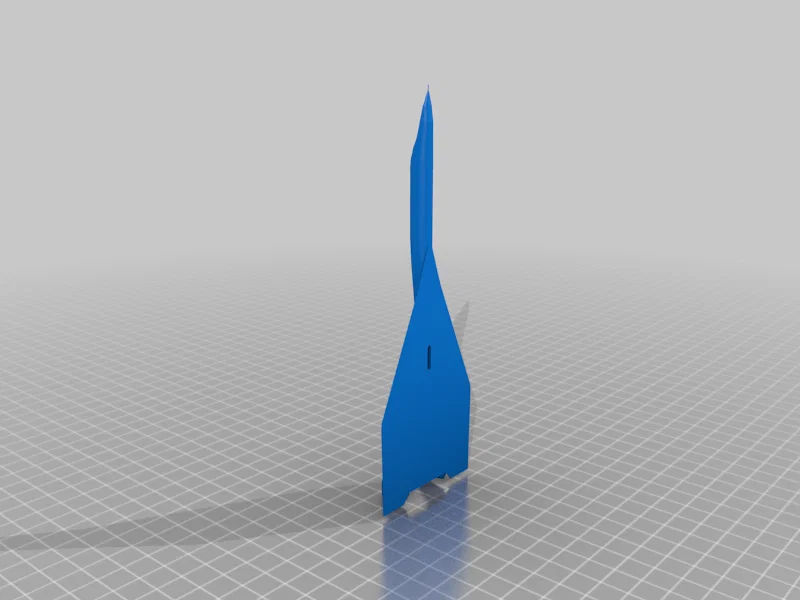

Bộ tăng áp (afterburners) và chân đế được in bằng nhựa PLA đen với độ phân giải 0.2 mm. Thân chính/thân máy bay, cánh và cánh mũi (canards) được in bằng nhựa PETG trắng với độ phân giải 0.1 mm.

Hậu kỳ in (Post-Printing)

Dán các bộ phận lại với nhau:
Thông thường bạn có thể dán ngay tất cả các bộ phận lại mà không cần phải chỉnh sửa quá nhiều. Mình khuyên dùng keo 502 hoặc các loại keo dán nhanh.

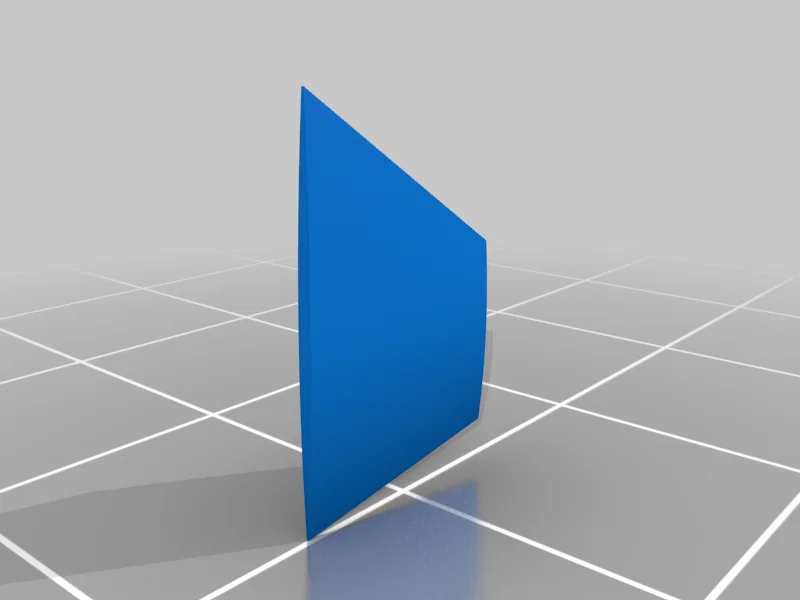

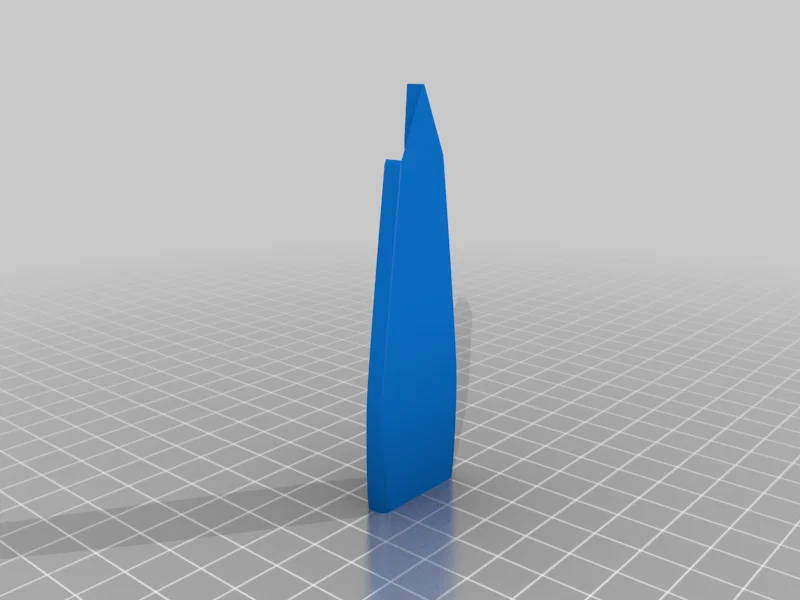

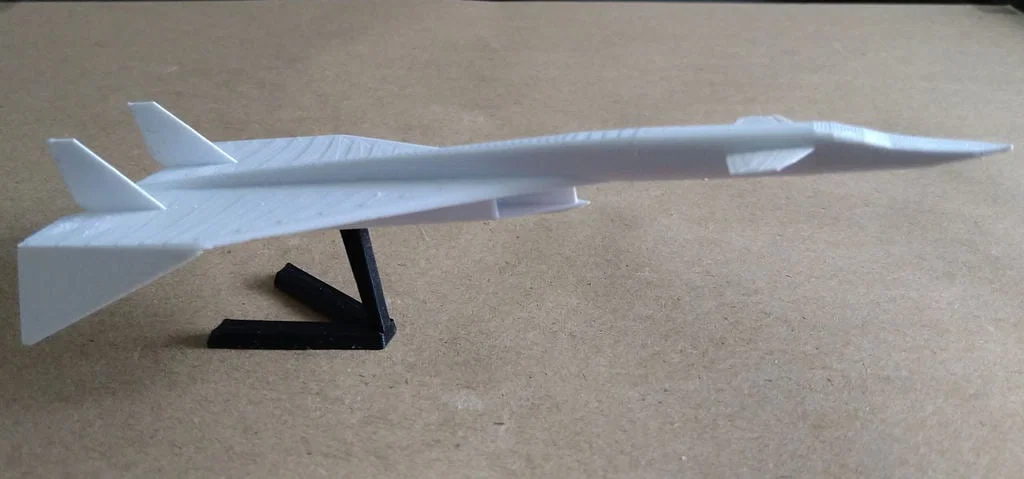

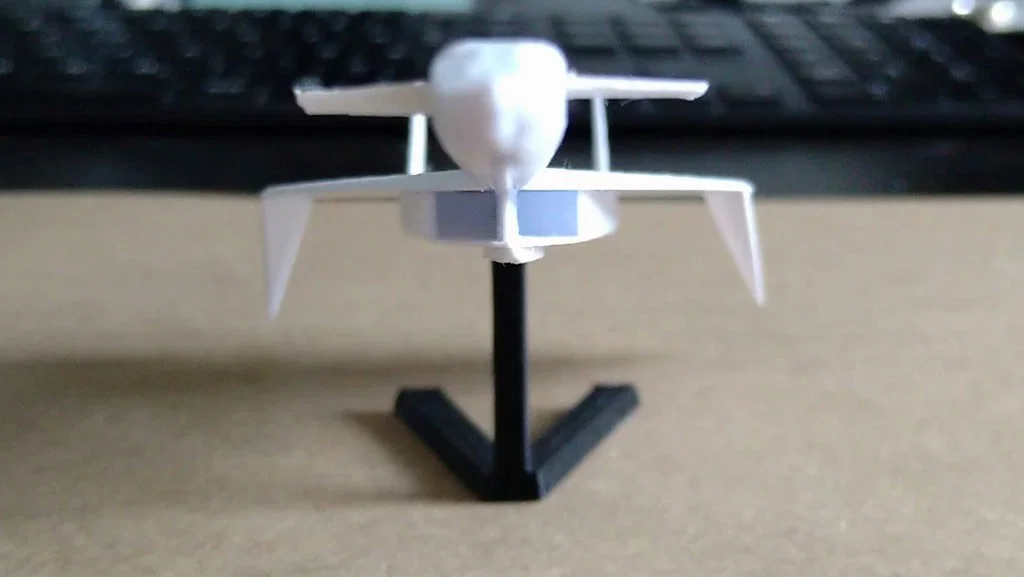

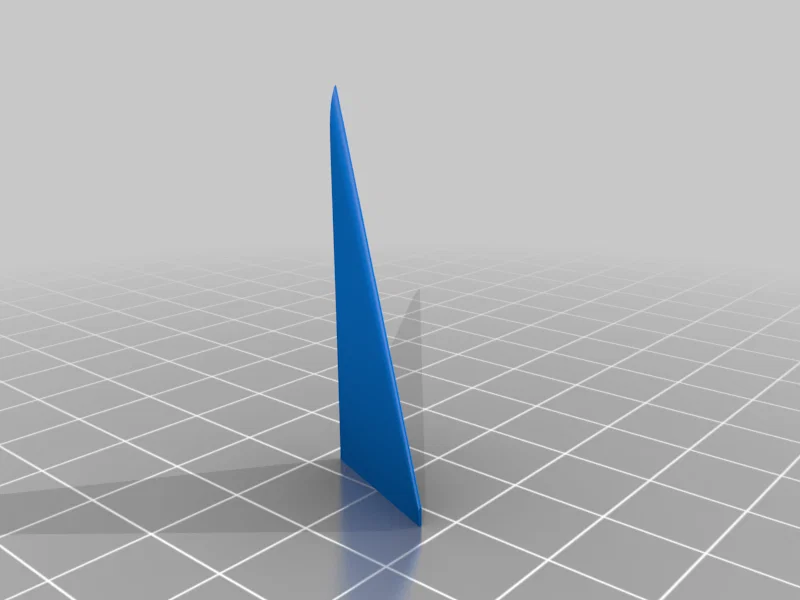

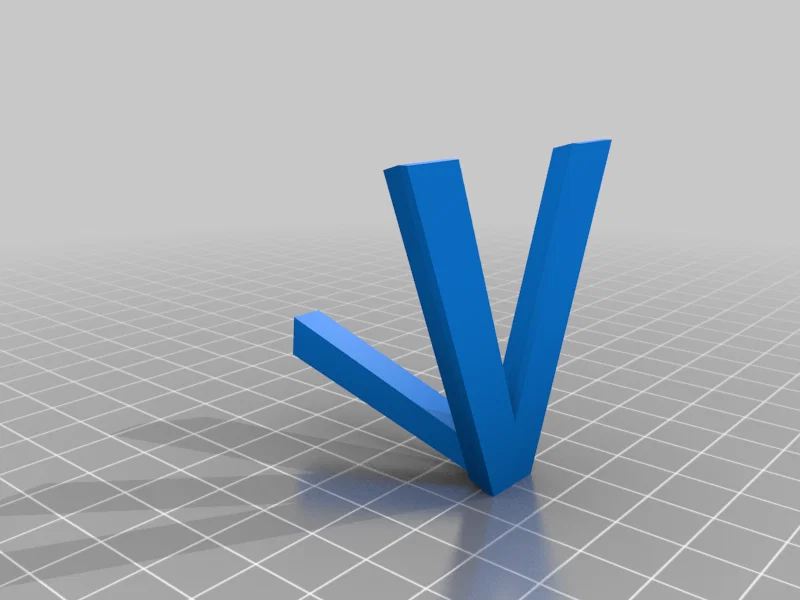

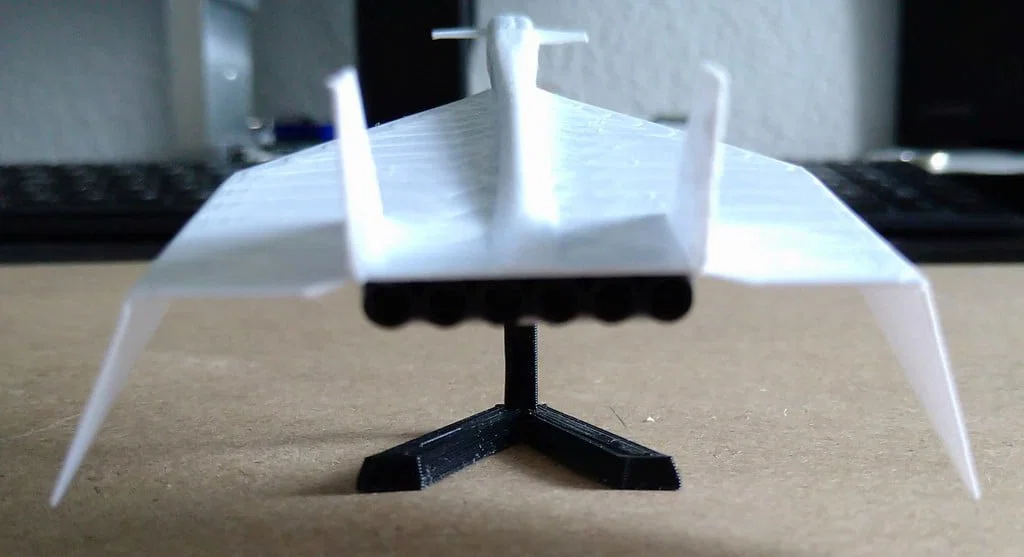

Phần động cơ sẽ khớp trực tiếp vào phần thân chính. Phần họng thoát gió động cơ cần được dán dưới mũi hút gió. Phần bộ tăng áp được gắn ở phía sau động cơ. Tuy nhiên, bạn có thể cần chà nhám nhẹ các cạnh để khớp nối vừa vặn hoặc để động cơ lắp vừa dưới thân máy bay mà không bị hở khe. Các cánh mũi (canards) cần được dán ngay phía sau kính chắn gió buồng lái (như hình minh họa). Các đầu cánh cần được dán ở góc nghiêng 65°. Phần chân đế cần được dán ngay tại trọng tâm. Để tìm trọng tâm, bạn chỉ cần giữ thăng bằng mô hình máy bay đã lắp hoàn chỉnh trên đầu ngón tay. Vị trí chân đế hoàn hảo là khi mũi máy bay hơi chúi lên trên một chút.

chi tiết vị trí cánh mũi
