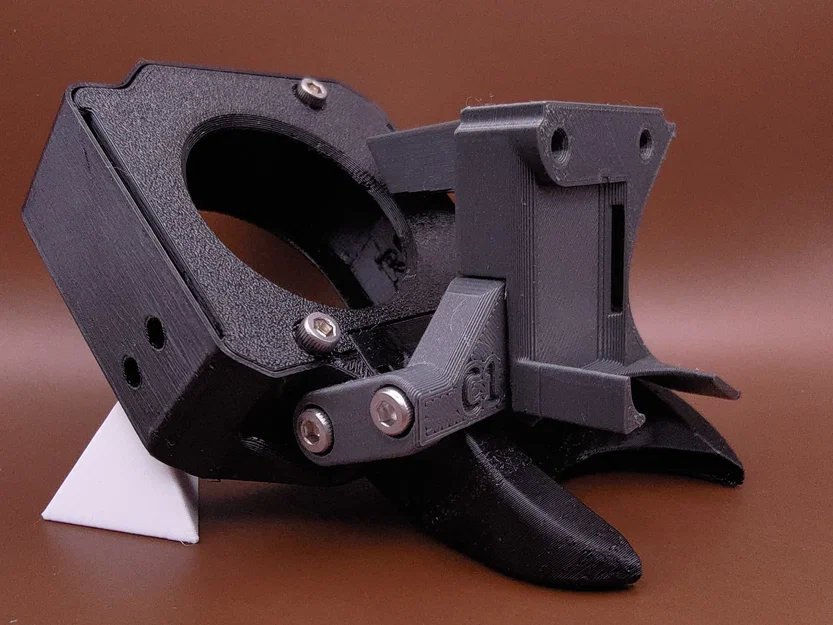

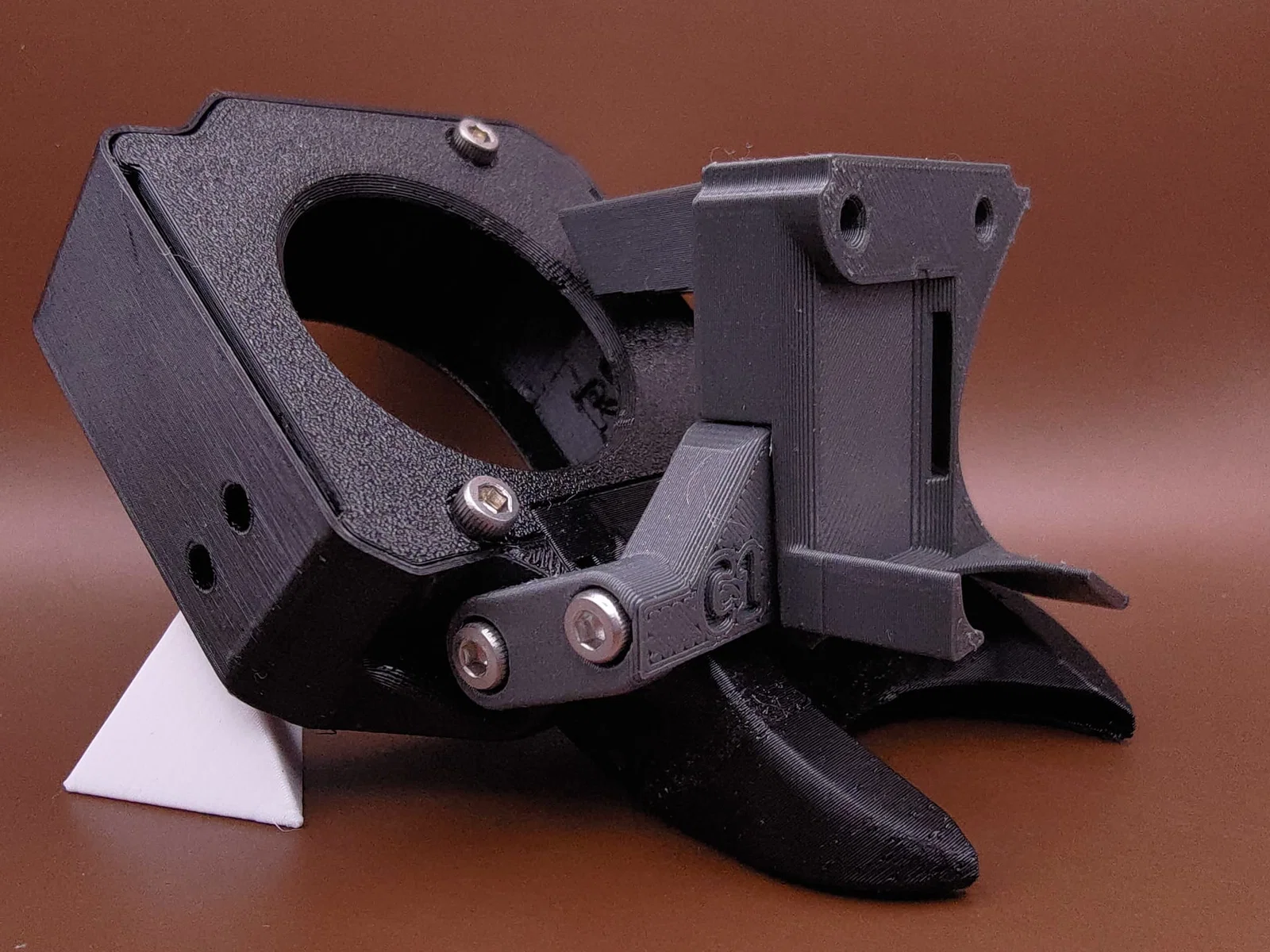

Nâng cấp quạt in MK4S cho đầu in MK3S+/MK3.5

Làm mát 360° cho đầu in (extruder) máy in MK3xx của bạn!

Nâng cấp đầu in MK3S+/MK3.5/S lên quạt tản nhiệt mới của MK4S

Cập nhật ngày 28/12/2025: Tôi không còn sở hữu máy in MK3 nên không thể tiếp tục phát triển dự án này. Nếu phần chụp gió (shroud) bị ép xuống một chút, hãy cẩn thận dùng khò nhiệt hơ nóng và nhẹ nhàng ép nó sát vào quạt tản nhiệt.
Cho những bạn nào muốn tiếp tục phát triển dự án này, tôi đã đính kèm các file step và f3d.

Cập nhật ngày 28/12/2024: Tôi đã kiểm tra quạt tản nhiệt và nó hoạt động hoàn toàn bình thường. Không có thông báo lỗi nào và nó tương thích 100% với firmware của MK3.5 (và có thể cả các dòng trước đó). Đã thêm hướng dẫn chuyển đổi.

Cập nhật ngày 11/12/2024: Quạt tản nhiệt gốc hiện đã có hàng và có thể mua từ Prusa

Theo thư từ trao đổi với PRUSA, đầu in của các dòng MK3xx (ngoại trừ MK3.9) sẽ không được điều chỉnh để hỗ trợ quạt mới của dòng MK4S.

Tôi đã quyết định tự chỉnh sửa đầu in MK3 để tương thích với quạt tản nhiệt của MK4S.

Hướng dẫn in:

Vì đầu in gốc được in bằng PETG, bạn có thể in phần chỉnh sửa này bằng PETG. Tôi không thay đổi phần vỏ quạt, nắp vỏ quạt và chụp gió (fan shroud) nên chúng được bao gồm ở đây để thuận tiện. Bạn cũng có thể tải chúng từ nguồn gốc.

Vui lòng in chụp gió bằng ASA, ABS hoặc PCCF vì PLA hoặc PETG không đủ khả năng chịu nhiệt trong thời gian dài cho mục đích này.

Không cần sử dụng cấu trúc hỗ trợ (support).

Cài đặt in: 0.20 mm STRUCTURAL

Độ dày (Infill): 15% GRID INFILL

Danh sách vật tư (BOM):

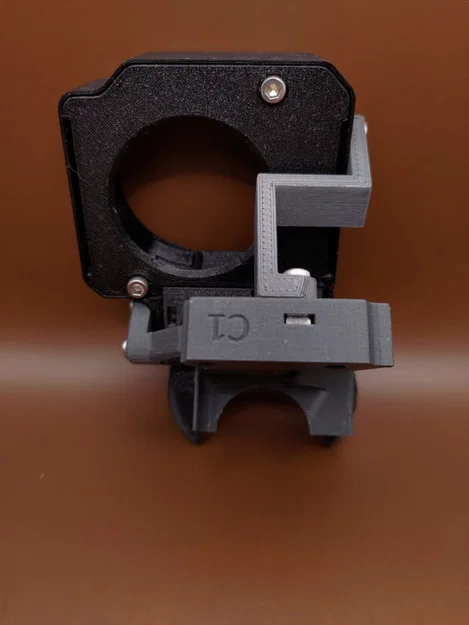

• Quạt tản nhiệt MK4S gốc (hoặc quạt 5020 5V 3Pin khác)
• 4x Đai ốc vuông M3nS
• 2x vít M3x40 và 1x vít M3x10 lấy từ vỏ đầu in cũ
• 1x vít M3x20 (tháo từ quạt cũ)
• 2x vít M3x8sT hoặc tương đương (ưu tiên màu đen để lắp vỏ quạt)
• 1x vít M3x10
• 1x vít M3x8 hoặc M3x5rT (ưu tiên màu đen)
• Kỹ năng hàn, mỏ hàn, thiếc hàn, ống co nhiệt

Hướng dẫn lắp đặt:

1. Tắt máy in và rút phích cắm nguồn.
2. Chèn hai đai ốc vuông vào vỏ đầu in vừa in. Một cái đẩy từ trên xuống và một cái từ dưới lên.
3. Tháo hai ốc của quạt tản nhiệt hotend hướng về phía trước. Bạn sẽ cần vặn ốc trên lại chỗ cũ sau này, nên đừng làm mất. Ốc dưới không cần dùng đến nữa.
4. Tháo hai ốc của quạt tản nhiệt cũ. Dùng một trong hai con ốc đó để gắn giá đỡ quạt mới in vào phía dưới bên phải của vỏ đầu in. Con kia không cần nữa.
5. Bây giờ bạn có thể tháo quạt cũ và chụp gió. Cắt dây quạt cũ cách vỏ quạt khoảng 3cm.
6. Tiếp theo, tháo hai con ốc ở vỏ đầu in hướng về phía trước và để riêng ra. Việc này giúp nới lỏng vỏ đầu in và bạn có thể tháo nó ra dễ dàng.
7. Tháo giá đỡ quạt phía trên khỏi đầu in. Dùng ốc M3x10 vừa tháo để gắn giá đỡ quạt mới vào vỏ đầu in mới.
8. Cắt khoảng 6cm dây từ quạt mới. Tách dây ra một vài cm và lồng ống co nhiệt vào mỗi dây. Chưa cần hơ nóng. Tuốt khoảng 0.5cm vỏ cách điện ở cả đầu dây trên máy (dây quạt cũ) và dây quạt mới.
9. Hàn dây quạt theo màu: đen với đen, trắng với đỏ, xám với vàng.
10. Che các mối hàn bằng ống co nhiệt và đặt quạt sao cho nó có thể quay tự do.
11. Kiểm tra chức năng: Cắm điện và bật máy. Quạt phải kêu ngắn một tiếng. Nếu KHÔNG nghe thấy, bạn đã đấu dây sai. Tắt máy và rút điện ngay.
12. Hơ nóng ống co nhiệt. Cẩn thận tránh làm hỏng dây hoặc máy in.
13. Gắn vỏ đầu in mới bằng hai vít M3x40 đã tháo từ vỏ cũ.

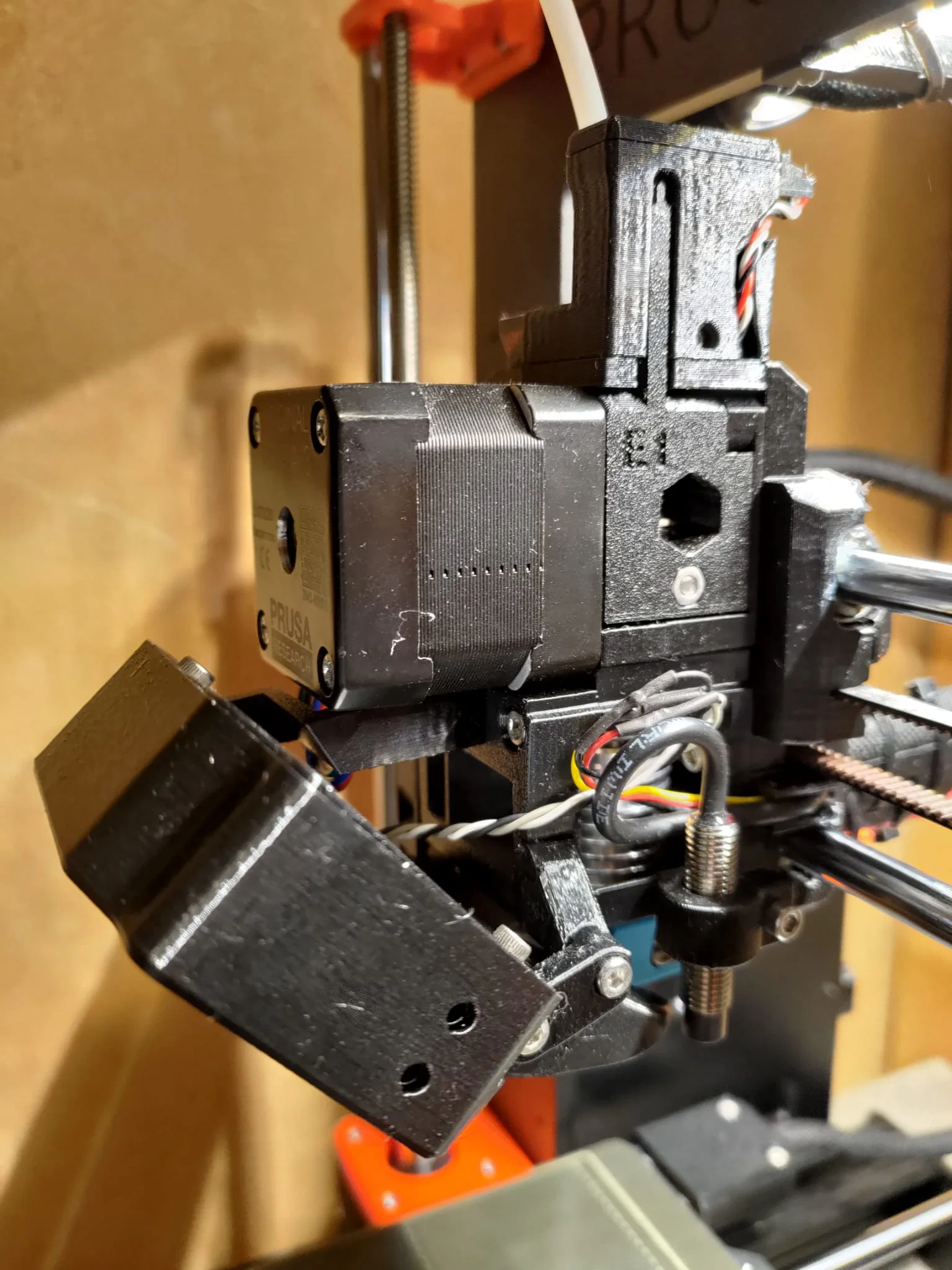

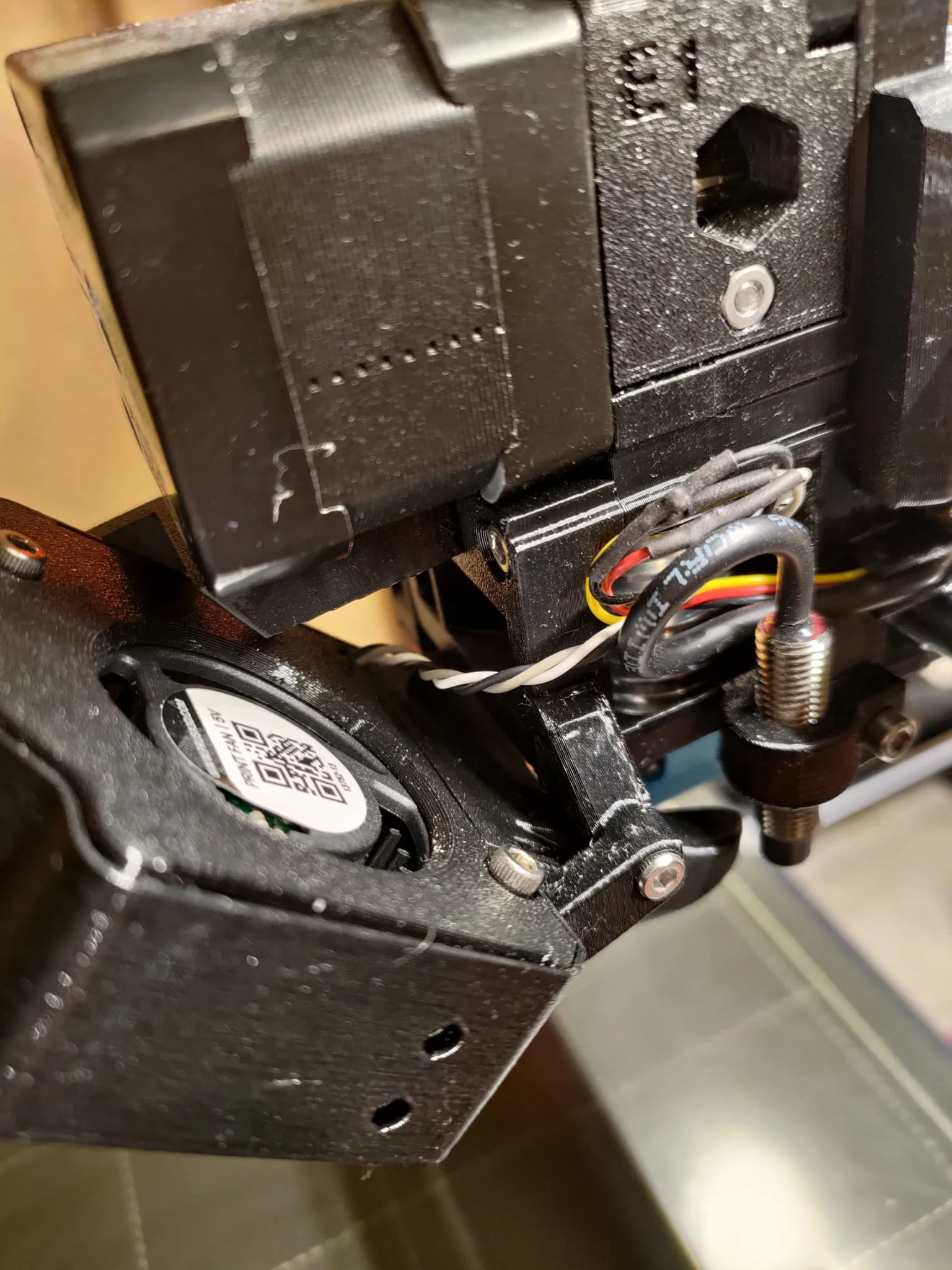

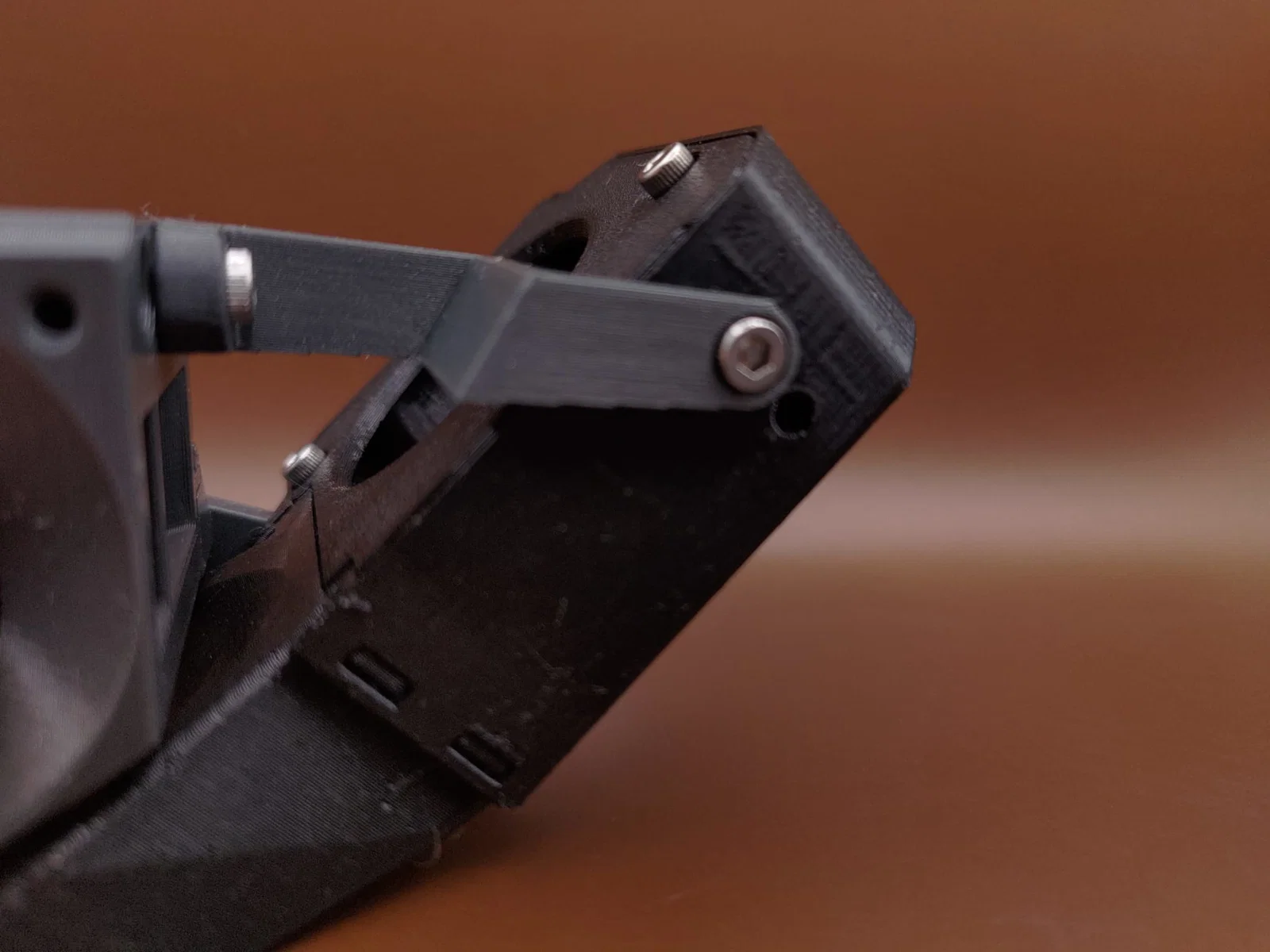

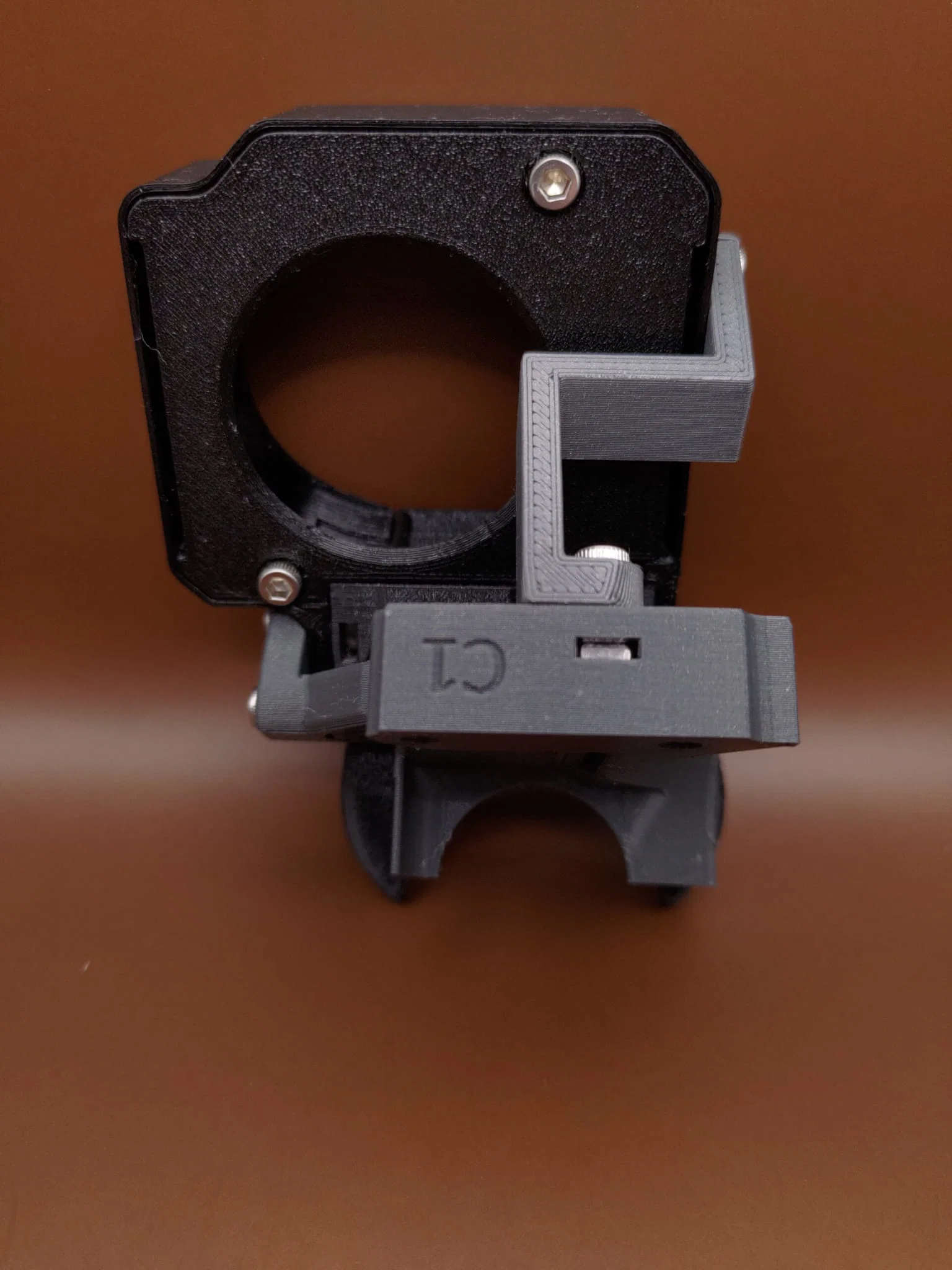

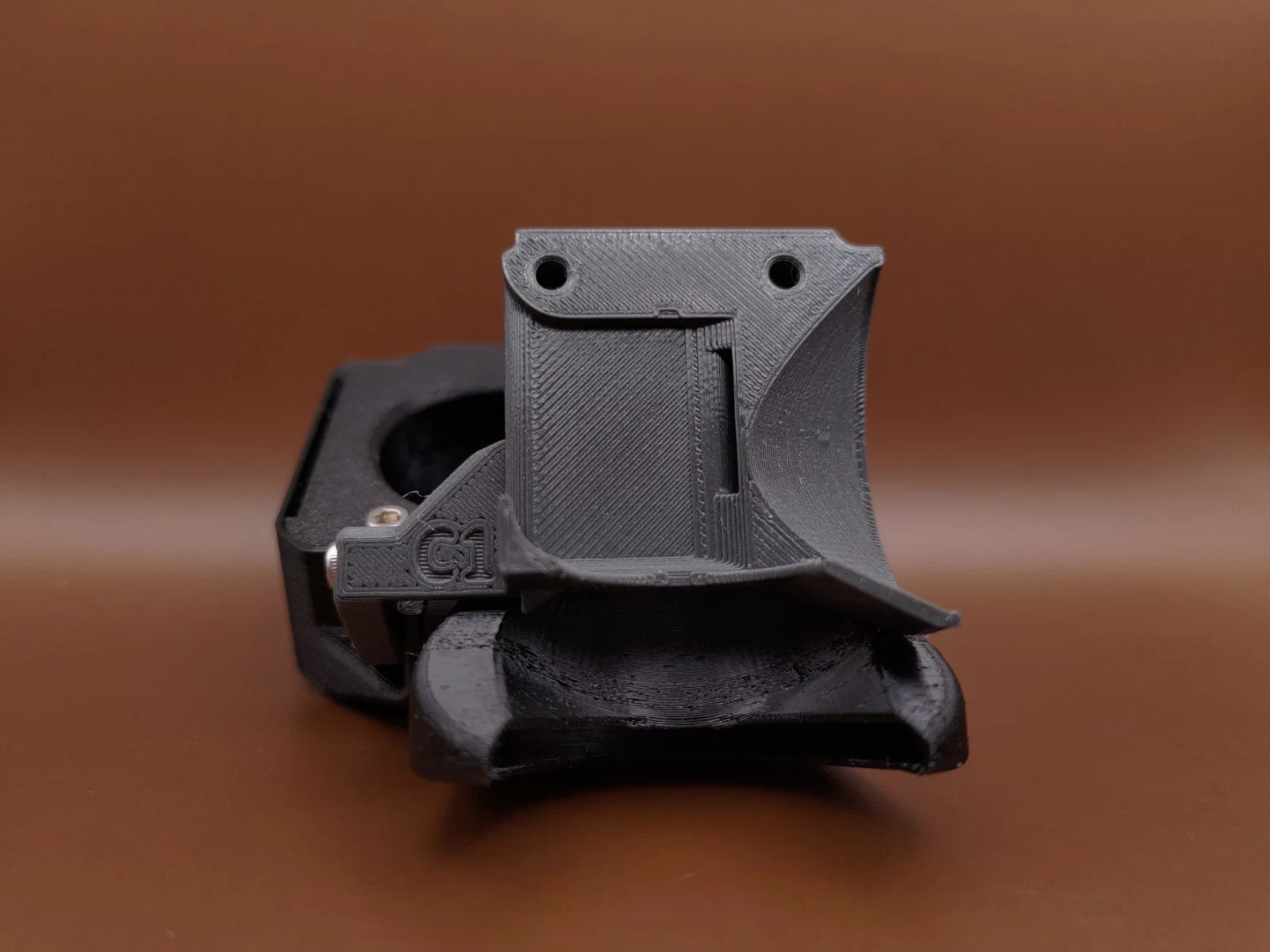

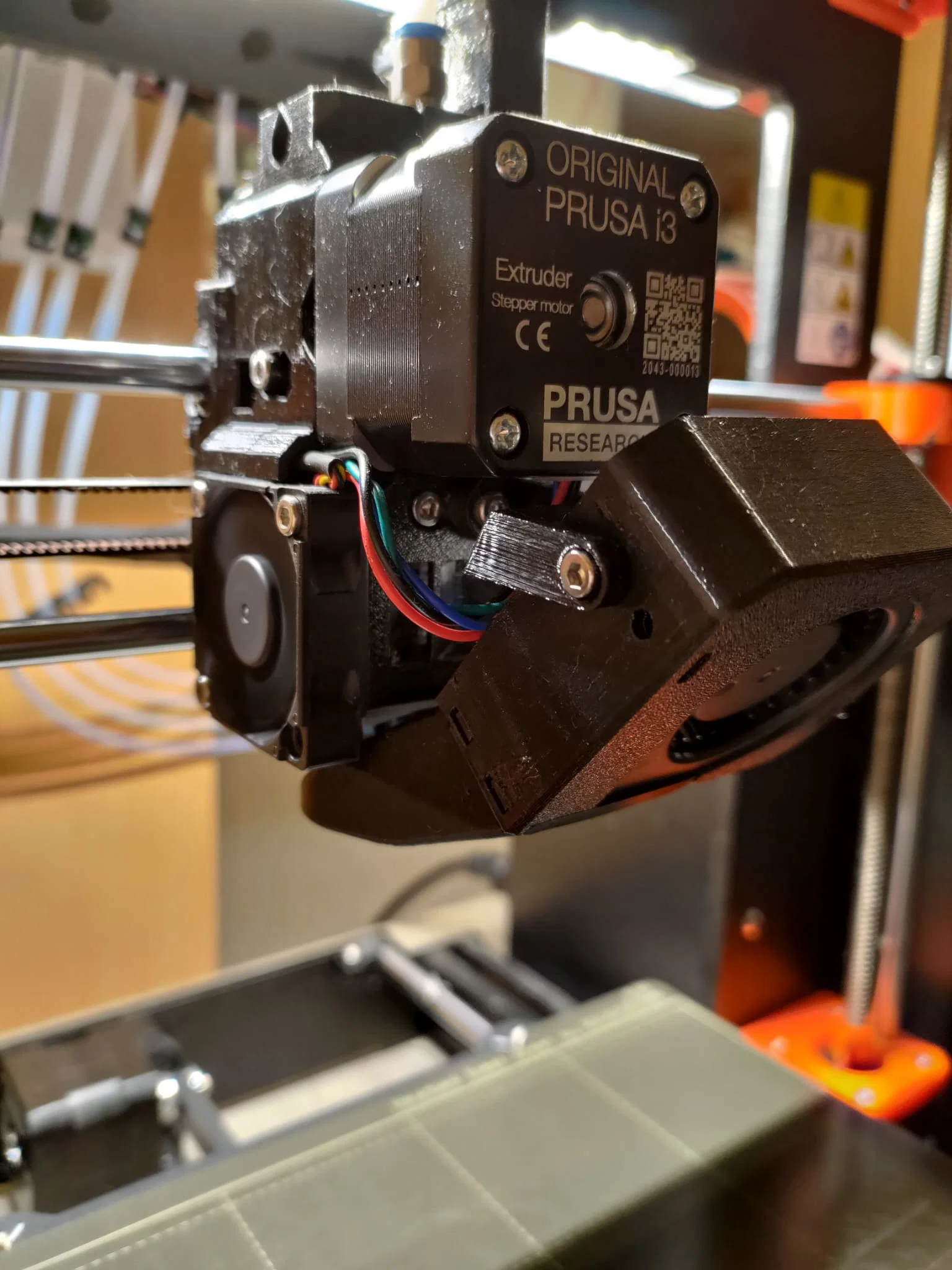

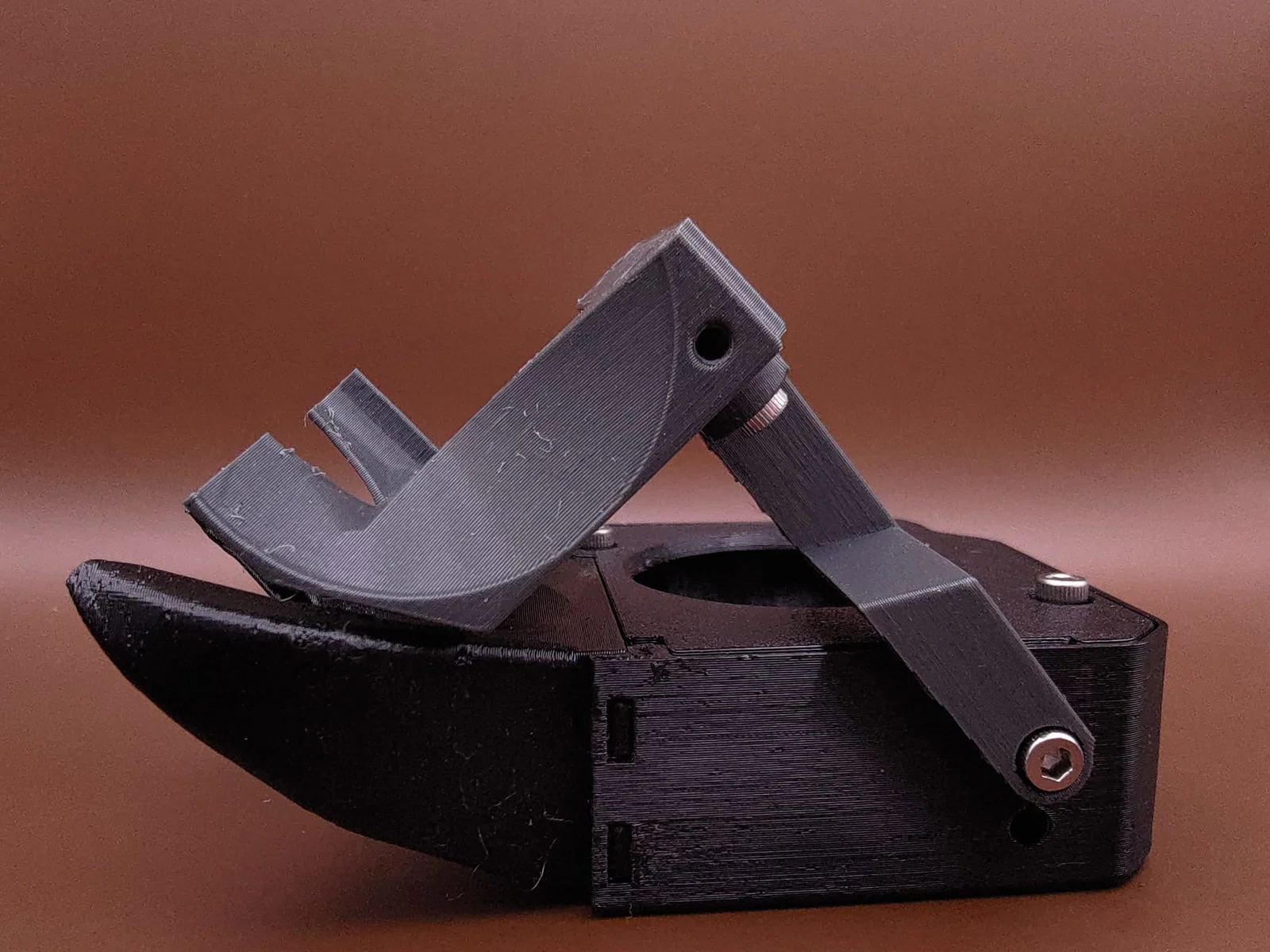

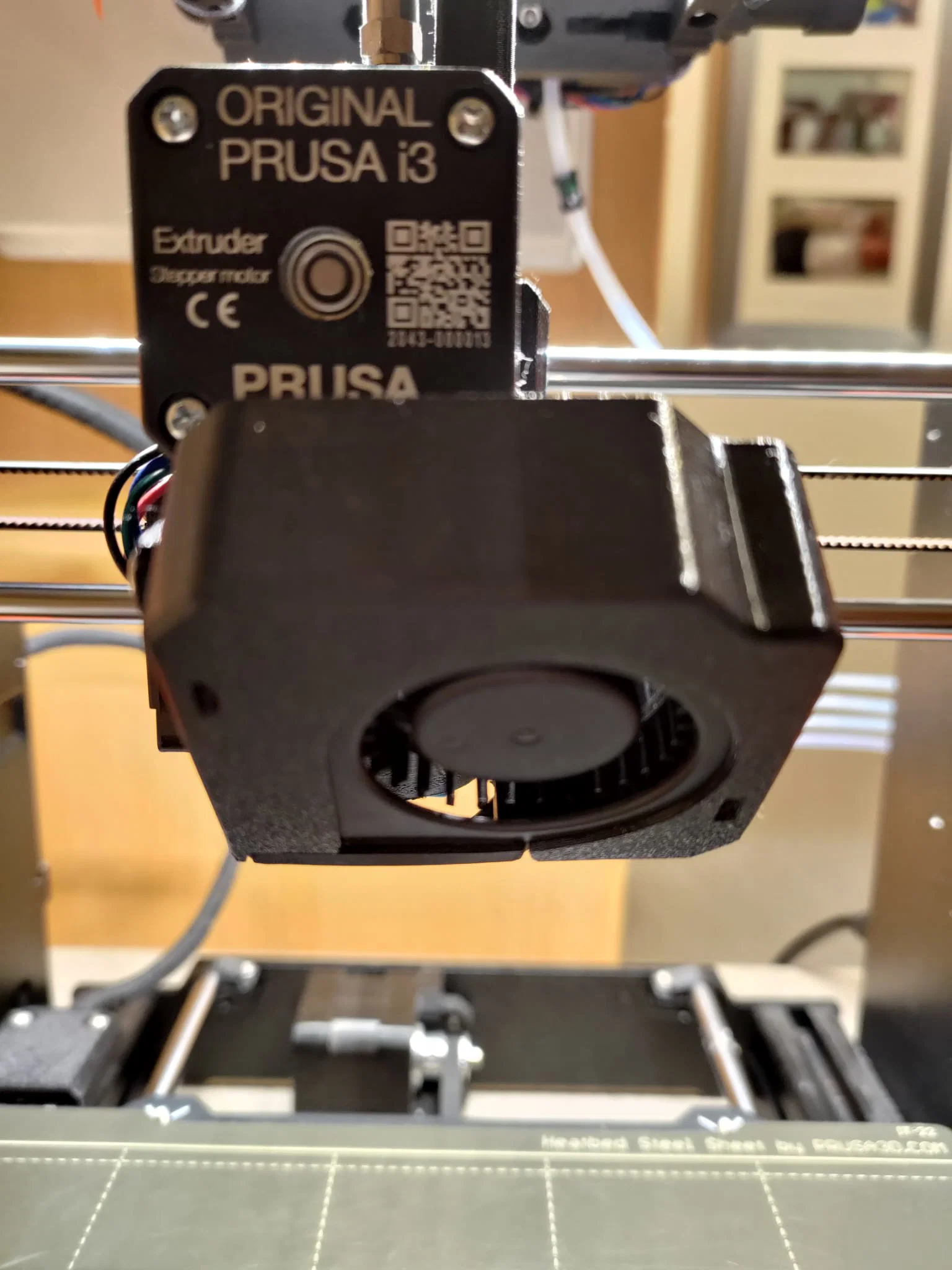

14. Chèn đai ốc vuông vào vỏ quạt và ống dẫn khí (xem hình).

• Lắp quạt vào vỏ và vặn vít với 2 vít M3x8(st).
• Lắp vỏ cùng chụp gió vào giá đỡ quạt trên đầu in. Dùng vít M3x10 cho chụp gió và vít M3x8 hoặc M3x5rT cho giá đỡ trên.
• Vặn lại vít phía trên của quạt hotend.
• Cắm nguồn, khởi động máy.
• Chạy hiệu chuẩn cho quạt và nhiệt độ.
• Vậy là xong.

Các tinh chỉnh khác:

Input shaper:

Tôi không cần hiệu chuẩn lại input shaper. Hãy cho tôi biết trải nghiệm của bạn.

Hiệu suất làm mát:

Tôi thấy hiệu suất làm mát tăng nhẹ, dù ít hơn mong đợi. Có lẽ vì hiệu suất của tôi vốn đã tốt. Tôi đã có thể in các góc nghiêng 75 độ với chất lượng ổn.

Tôi đã điều chỉnh profile filament theo profile của MK4S và có kết quả rất tốt.

Lời cuối:

Cảm ơn vì đã tải xuống, thích, in sản phẩm (makes) và giới thiệu! Điều này giúp tôi lan tỏa mô hình và tiếp cận nhiều người hơn.

Tôi dồn rất nhiều tâm huyết vào các mô hình miễn phí này. Vì tôi phải in và test nhiều lần, nên có phát sinh chi phí. Nếu được, sự ủng hộ của bạn rất có ý nghĩa giúp tôi phát triển thêm nhiều mô hình tốt hơn nữa.

Cảm ơn sự ủng hộ của các bạn!
