Giá treo bàn cho xe Camper (Nhà di động)

Tác giả RudolfZ_2750699

Lượt tải
36
Lượt thích
3
Lượt coi
369

File 2 3,9 MB

  • 1_1776208870.stlSTL · 2,6 MB
  • 2_1776208871.stlSTL · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#299318
Danh mục
DIY
Ngày đăng

Mô tả

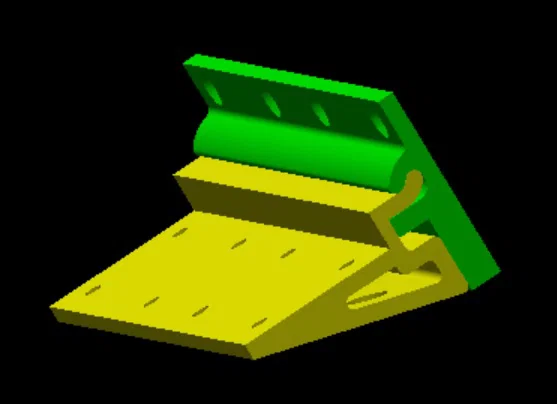

Đây là thanh ray gắn bàn treo, thường dùng trong các xe camper (nhà di động). Mỗi thanh ray dài 200mm và có sẵn 8 lỗ khoan để bạn bắt vít âm đầu M5 vào tường hoặc mặt bàn. Phần gắn vào mặt bàn (1) được thiết kế cho loại gỗ dày 12mm. Đối với bàn nhỏ cỡ 20x20cm thì có thể dùng mà không cần chân chống, nhưng với bàn lớn khoảng 50x90cm thì bắt buộc phải lắp thêm chân đỡ. Vì bộ phận này chịu lực khá nhiều, mình khuyên bạn nên in bằng nhựa PETG hoặc ABS với độ đặc (infill) khoảng 40-50% là hợp lý. Khe ray của mặt bàn có độ hở khoảng 0,1mm nên lắp vào sẽ rất vừa vặn. Các thanh ray này được thiết kế theo cặp, mình không chắc nó có vừa với các khe có sẵn trên xe VW hay không vì mình chưa thử và cũng không có xe VW.

Tất nhiên, các tệp tin này là tài sản trí tuệ của mình. Bạn có thể sử dụng miễn phí cho mục đích cá nhân.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
3,9 MB
File lớn nhất
2,6 MB
