Cột đệm "Skelton" cho Gravitrax (Cập nhật v1.1 ngày 28/12/24)

28/12/2024: Mình đã cập nhật lên phiên bản v1.1.
Mình đã chỉnh sửa lại thiết kế một chút để giảm bớt phần overhang, giúp việc in ấn dễ dàng hơn. Ngoài ra, phần khớp nối ở phía trên cũng được làm khít hơn, vừa vặn mà không bị quá chật.

Trong quá trình sử dụng cả cột đệm (column spacers) chính hãng Gravitrax lẫn các loại tự thiết kế, mình nhận thấy một vài vấn đề khá bất tiện:

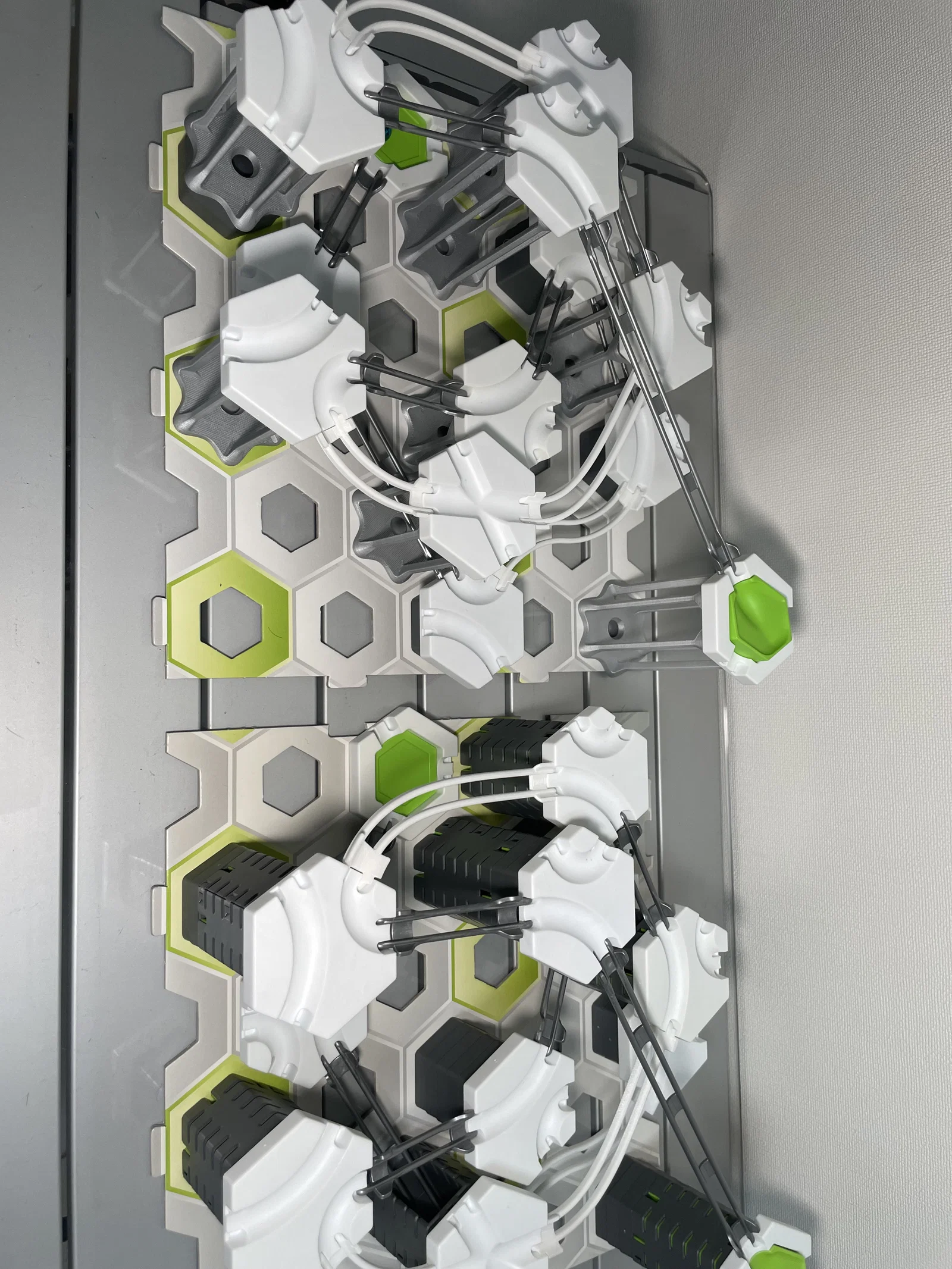

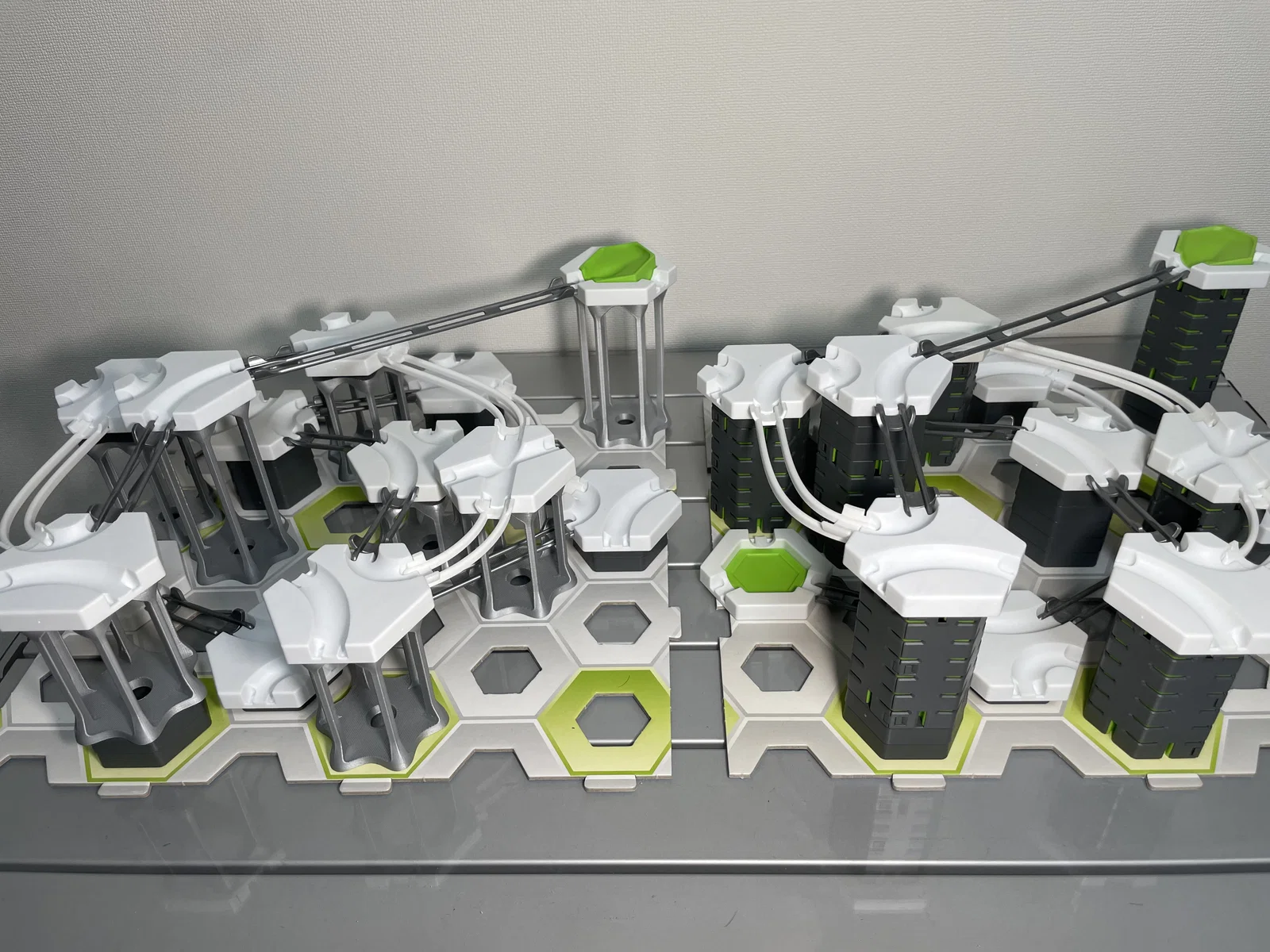

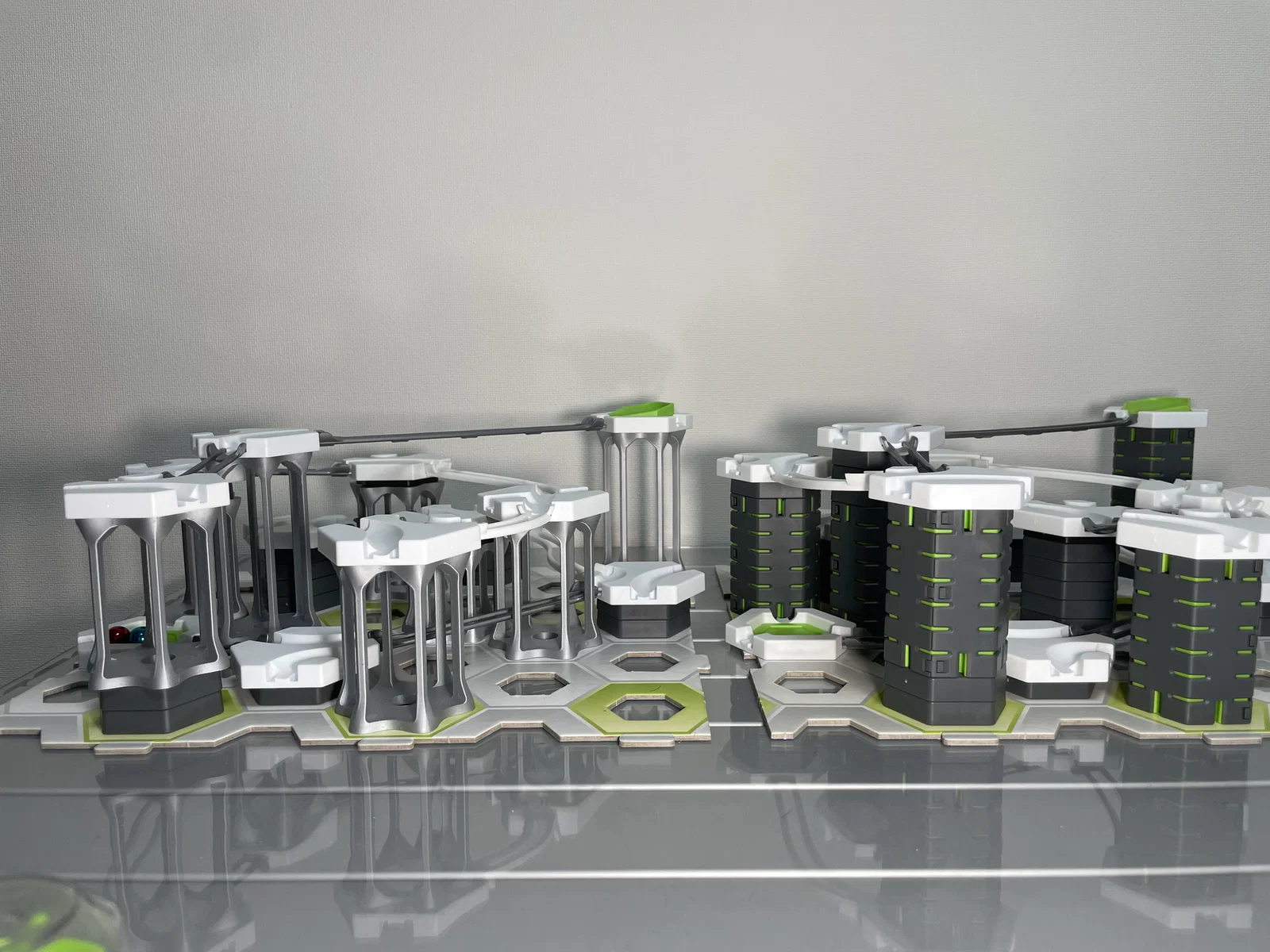

1. Che khuất tầm nhìn: Các cột đệm này làm cản trở hoặc che khuất hoàn toàn tầm nhìn vào khu vực phía sau, làm giảm khả năng quan sát đường đua.
2. Khó lắp đường ray: Ngay cả khi cột đệm được thiết kế để lắp ray, khoảng trống hẹp cả về chiều ngang lẫn chiều dọc khiến việc lắp đặt trở nên rất phiền toái.

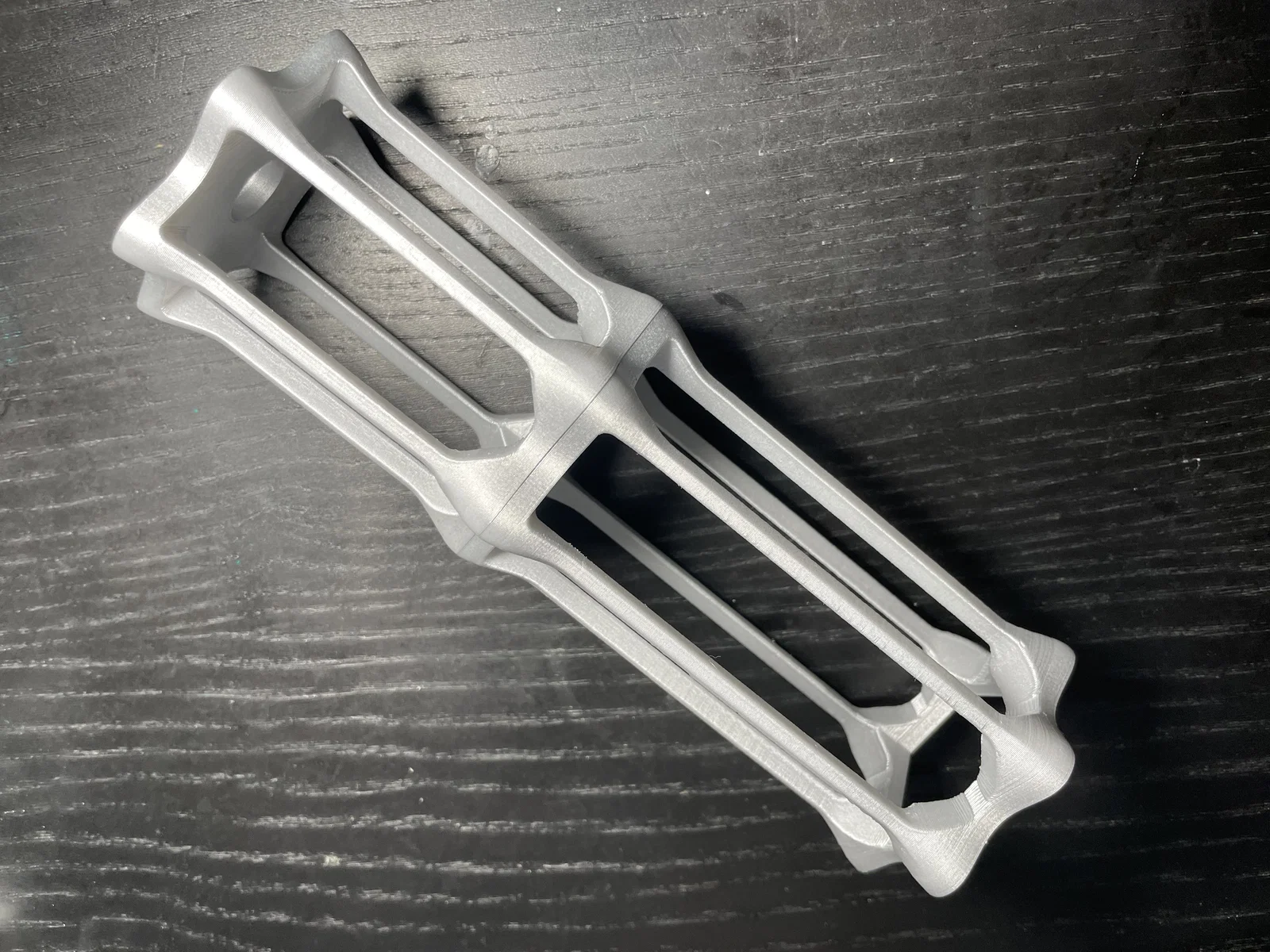

3. Không ổn định: Đặc biệt là khi xếp chồng lên nhau, các cột đệm này bị rung lắc khá rõ.

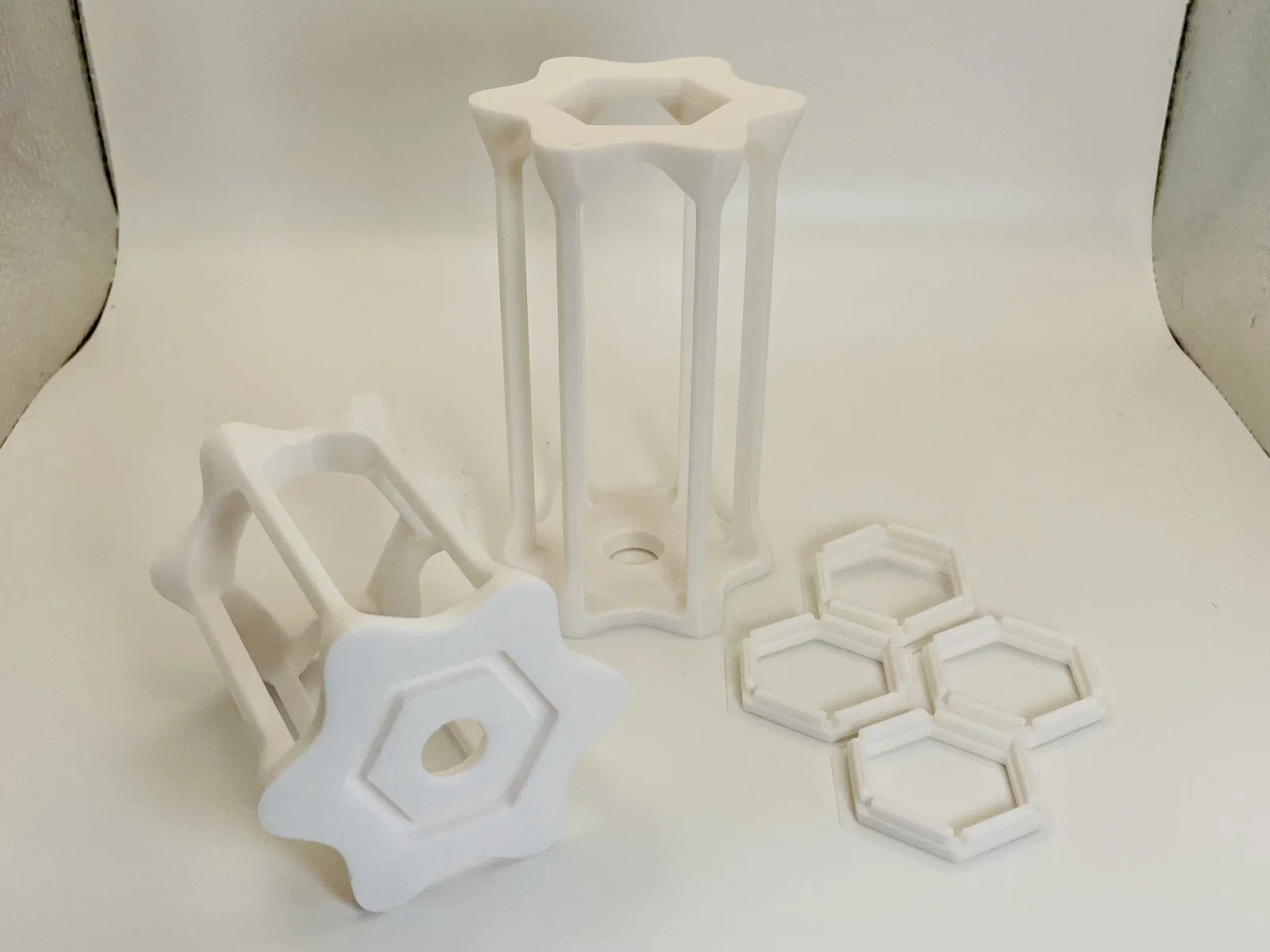

Vì vậy, mình đã tạo ra loại cột đệm mới với những đặc điểm sau:

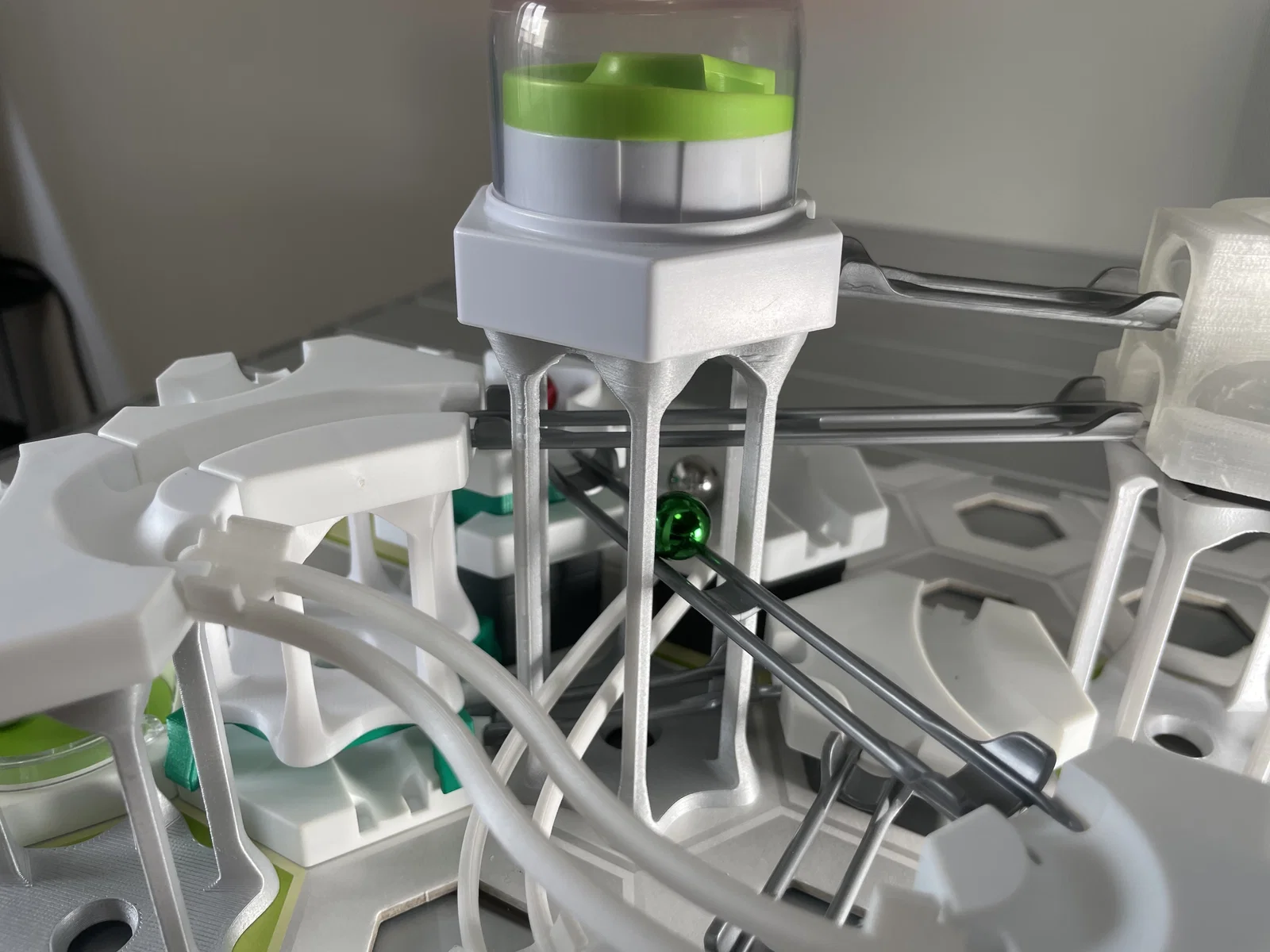

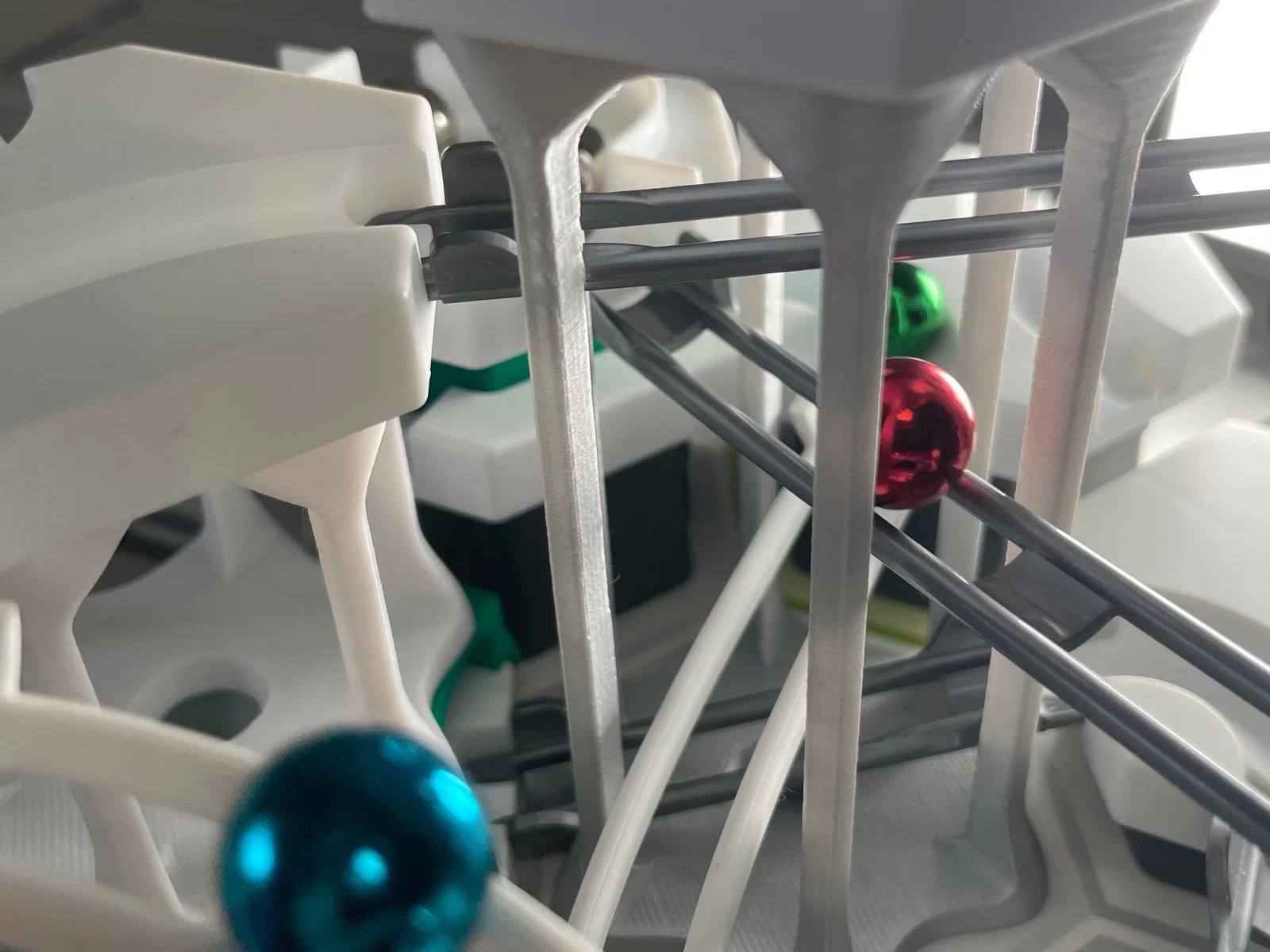

• Cửa mở rộng: Các khoảng trống được tối ưu hóa tối đa, chỉ giữ lại những phần cốt lõi của cột, giúp việc thao tác với đường ray trở nên cực kỳ dễ dàng. (Giải quyết vấn đề #1 và #2)

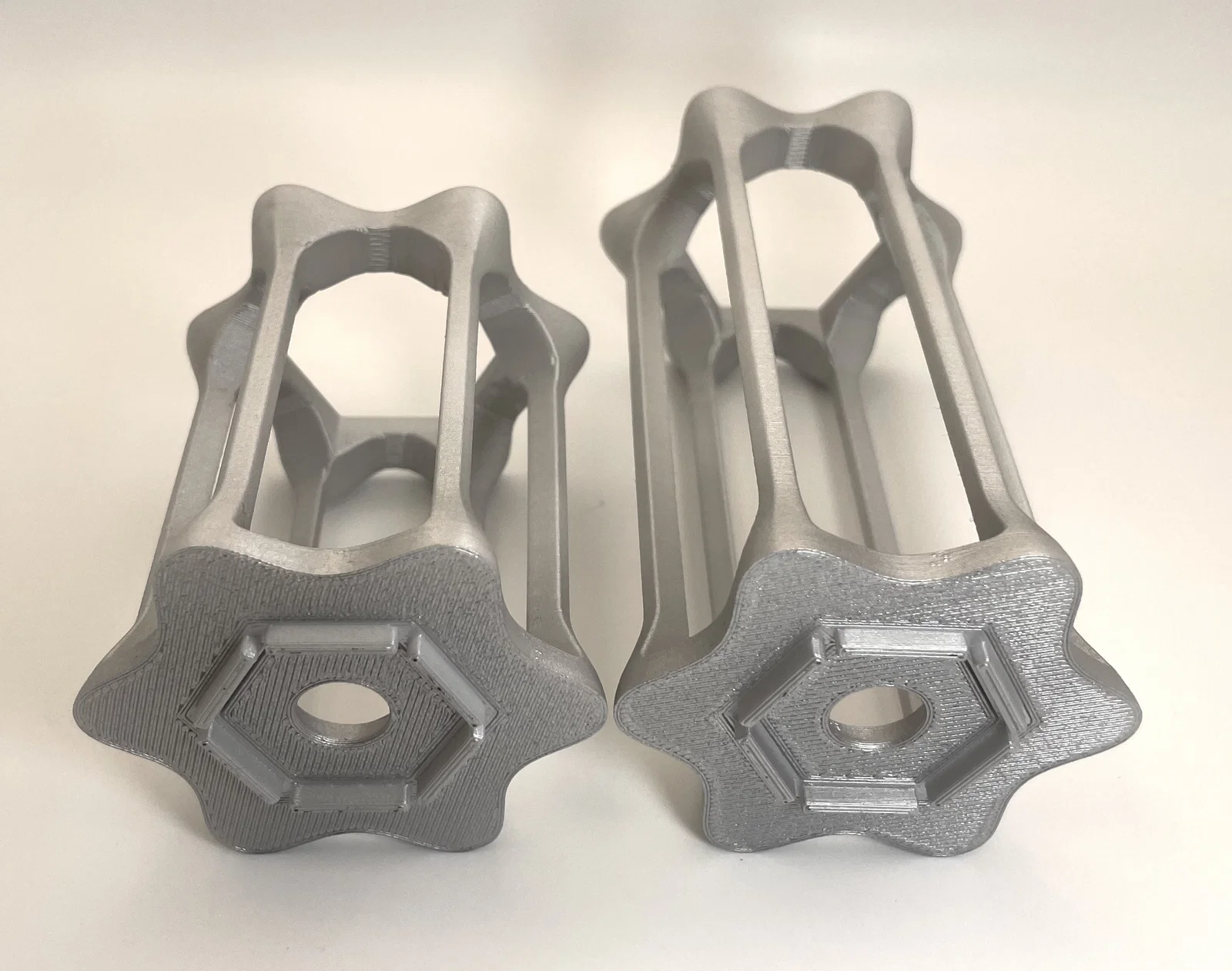

• Phần đế mở rộng: Đế được làm rộng hơn so với cột đệm lục giác chính hãng để giảm thiểu tình trạng rung lắc. (#3)

Mình khá hài lòng với kết quả này.
Mình đã chuẩn bị sẵn ba tùy chọn chiều cao: 50mm, 70mm và 100mm.

Khi cột đệm và vòng đệm được thiết kế liền khối, mình đã lãng phí rất nhiều nhựa và thời gian in nếu vòng đệm không khớp (mình đã gặp tình trạng này rất nhiều lần) - vì thế, mình đã tách riêng vòng đệm ra khỏi thân chính. Có hai loại vòng đệm cho các bạn lựa chọn.
Ngoài ra, các bạn cũng có thể sử dụng vòng đệm từ thiết kế của Hubert76 nếu muốn khớp nối lỏng hơn một chút: https://www.thingiverse.com/thing:4721294

Không cần dùng support khi in.
Tuy nhiên, phần overhang ở gần đỉnh khá sát, nên tùy vào độ hoàn thiện của máy in, có thể bạn sẽ cần chà nhám nhẹ.

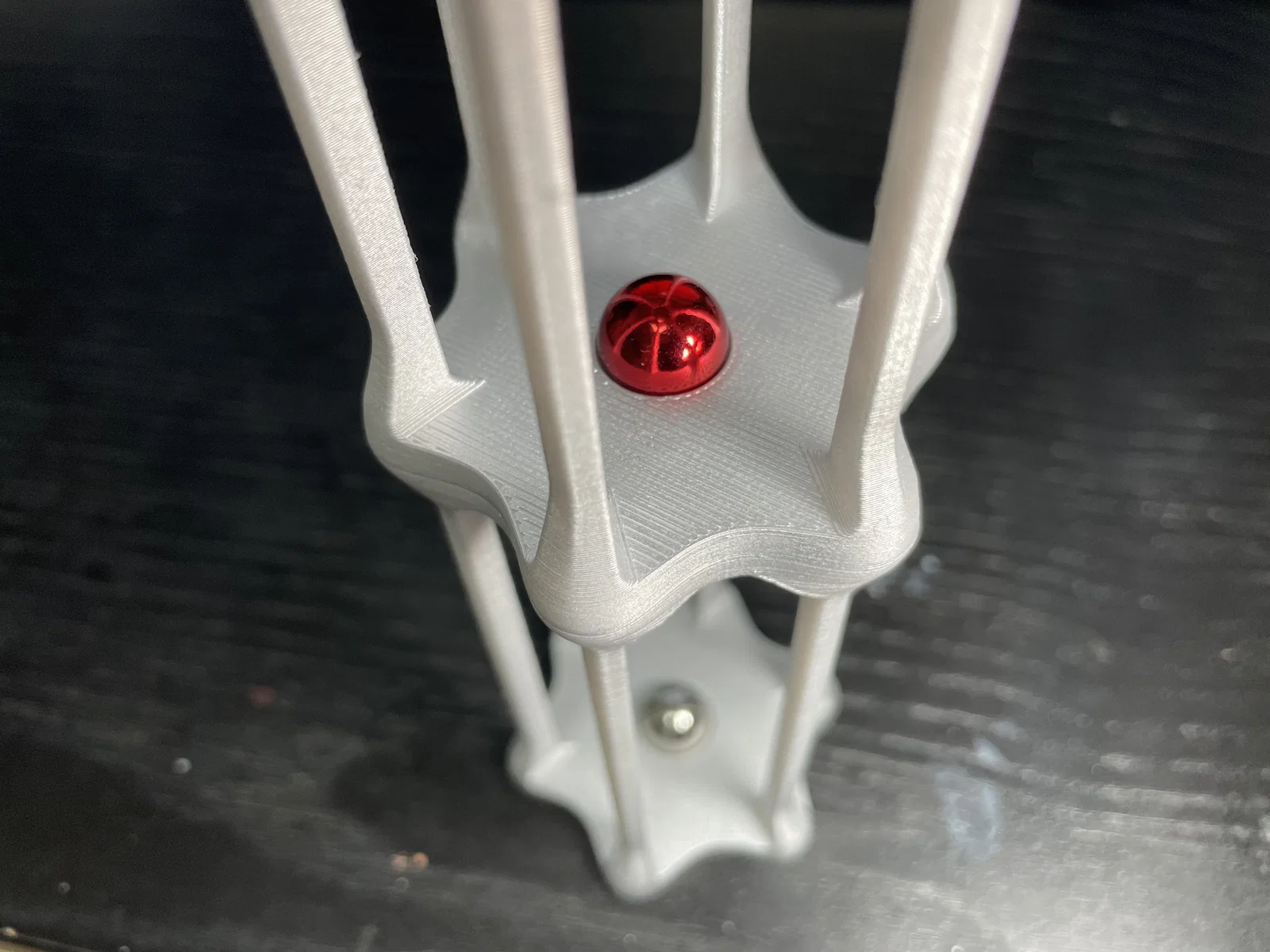

Để tăng độ ổn định, bạn có thể đặt một viên bi vào trong phần đế.
Xin lỗi trước nếu tính năng này không mấy hữu dụng nhé :P
