Flsun S1 - Bản Mod giá đỡ quạt nâng cấp (Upgrade Kit)

Máy S1 nguyên bản khá là ồn nên Flsun đã quyết định thay đổi điều đó. Họ cũng cung cấp một bộ Upgrade Kit cho những máy đời đầu.

Trong bộ nâng cấp đó, một chiếc quạt Blower mới sẽ được lắp đặt, nhưng do kích thước của nó lớn hơn nên họ quyết định gắn nó vào một hộp chứa riêng biệt ở trên nóc máy in.

Bản mod này gồm 3 phần:

• Giá đỡ để lắp quạt vào bên trong.

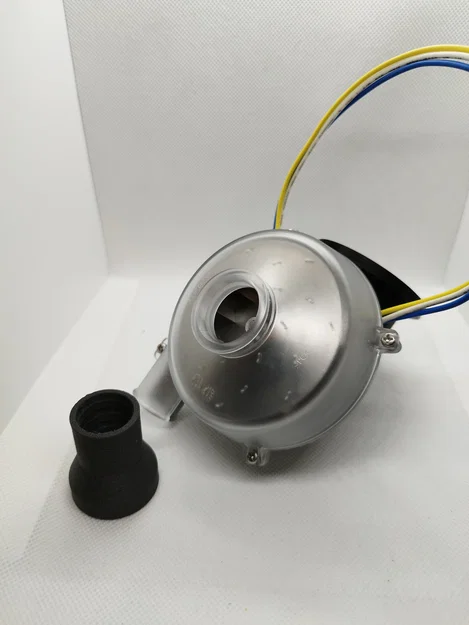

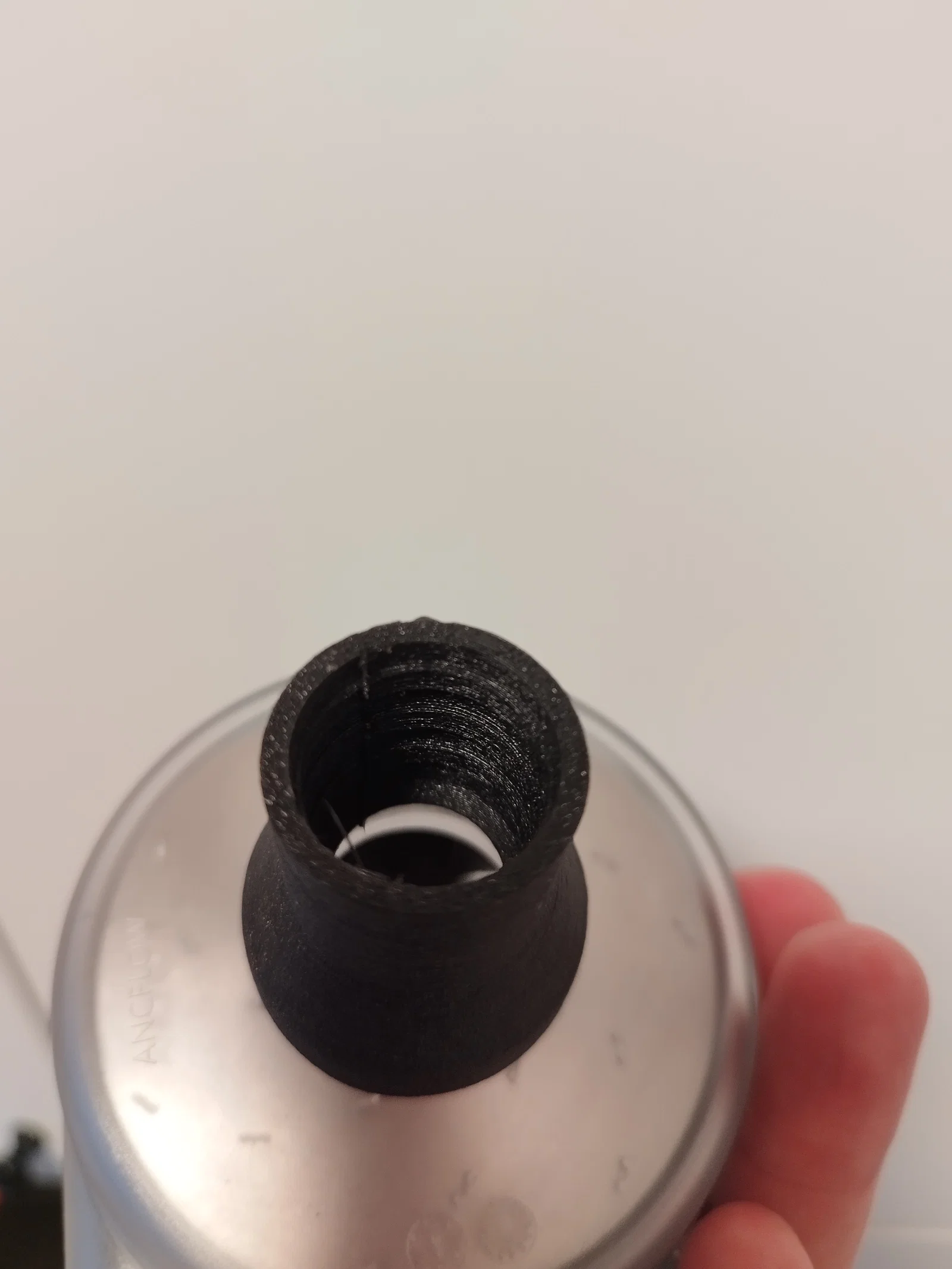

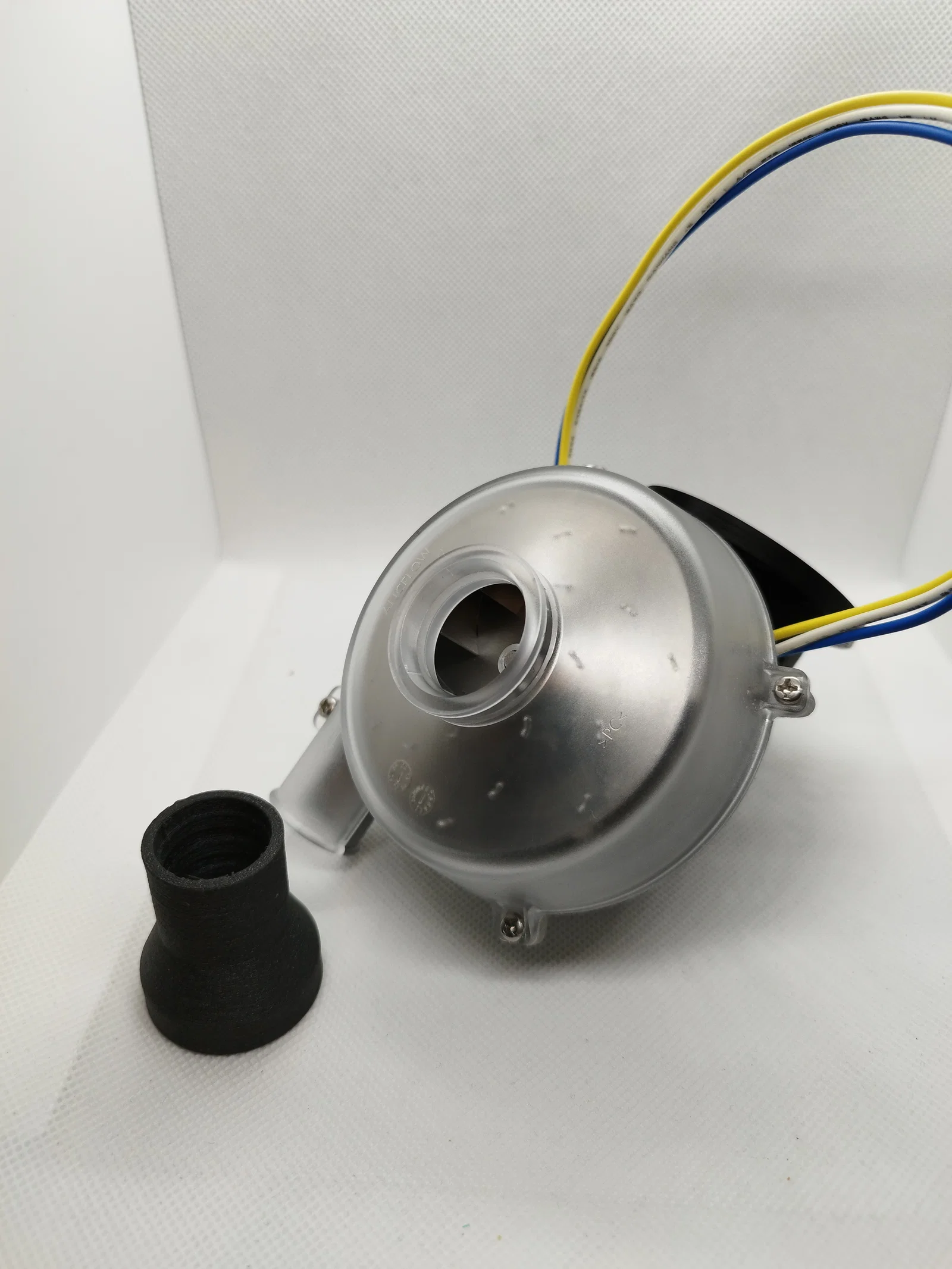

• Bộ chuyển đổi ống để nối một phần ống vào cửa hút của quạt.
• Phần Vent-In giúp giữ ống tại điểm đầu vào ban đầu.

Hướng dẫn lắp ráp:

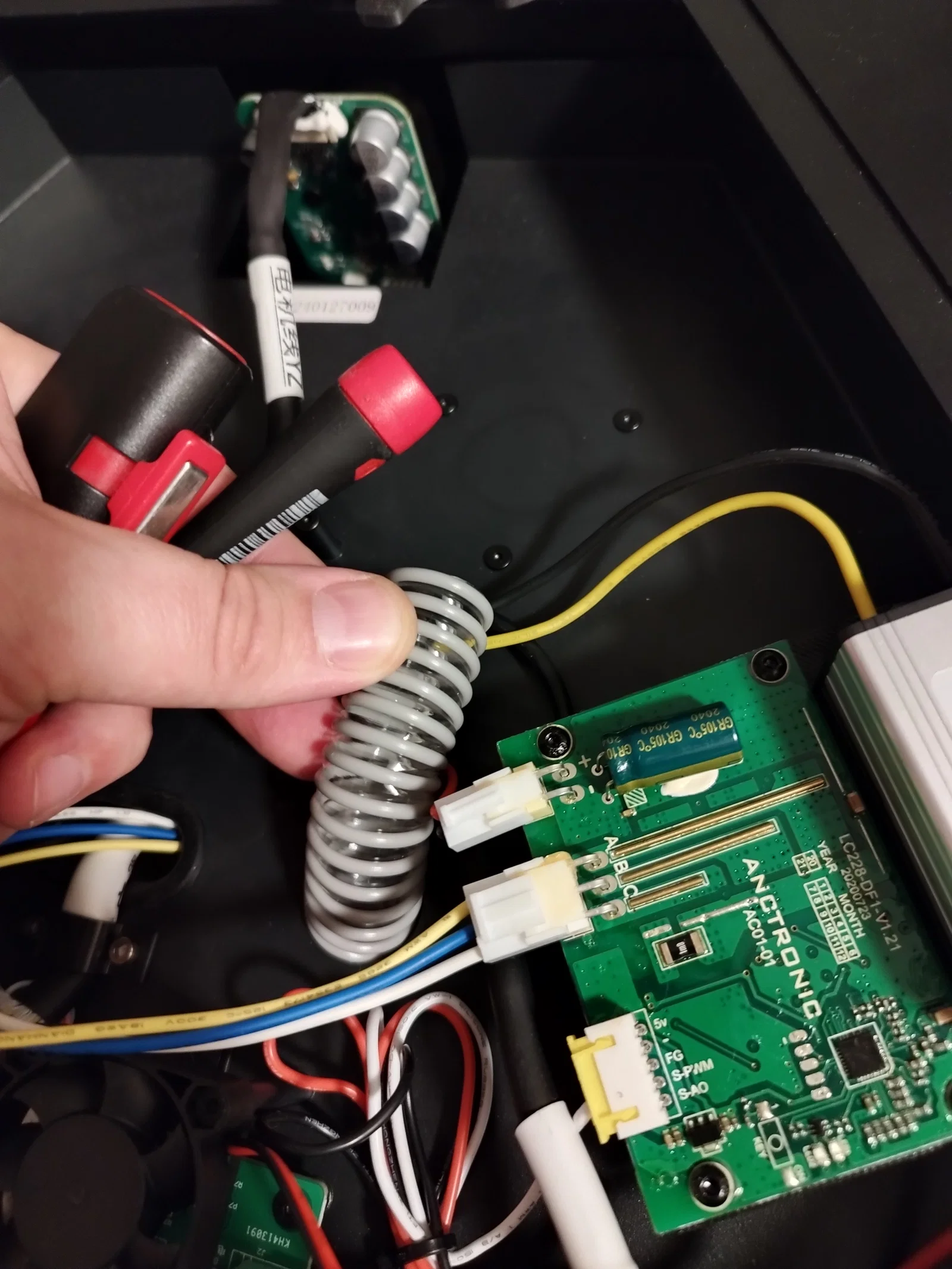

Sau khi tháo quạt cũ và thay thế các linh kiện điện tử, hãy lắp quạt vào giá đỡ mới.

Chuẩn bị linh kiện:

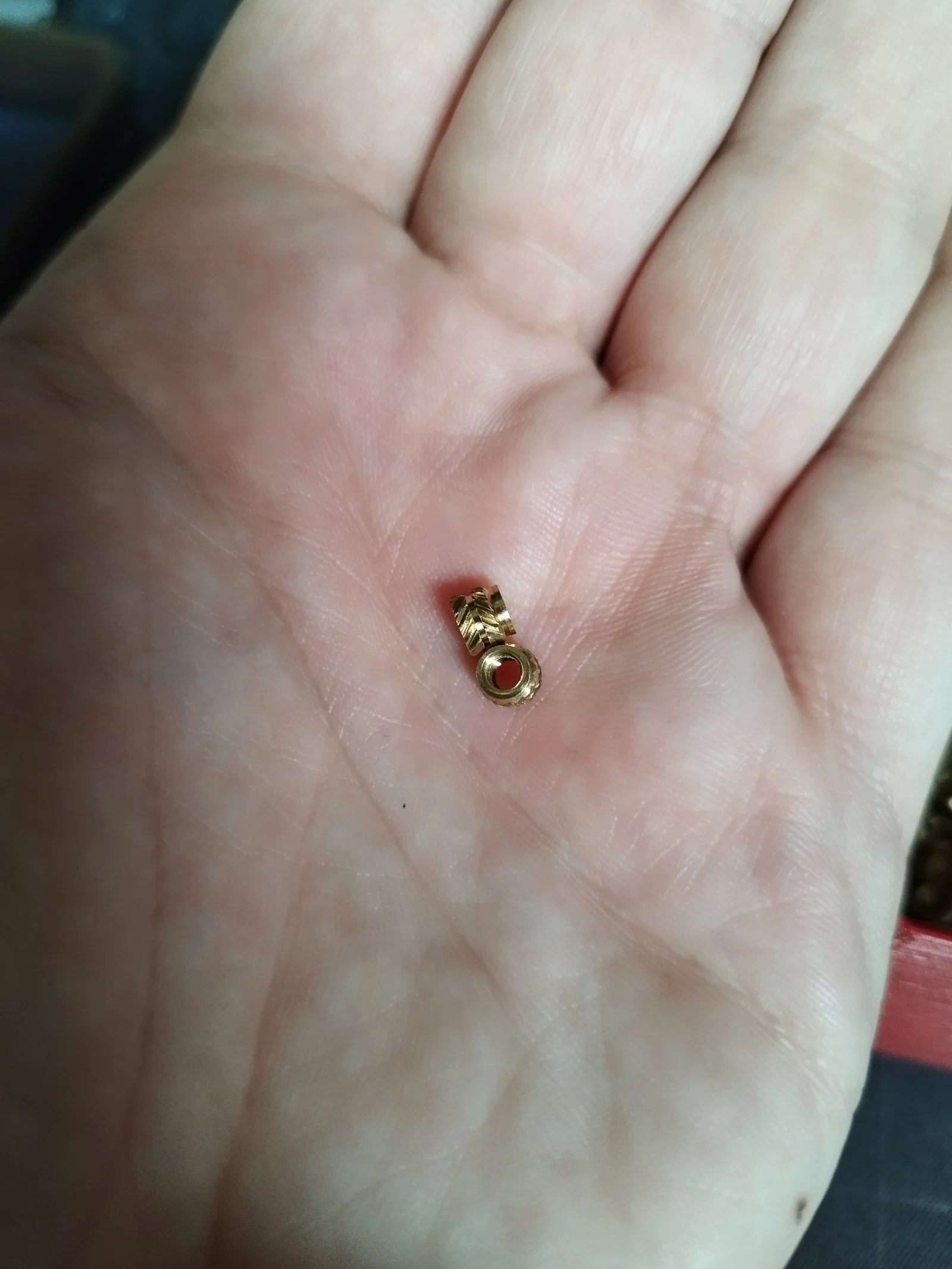

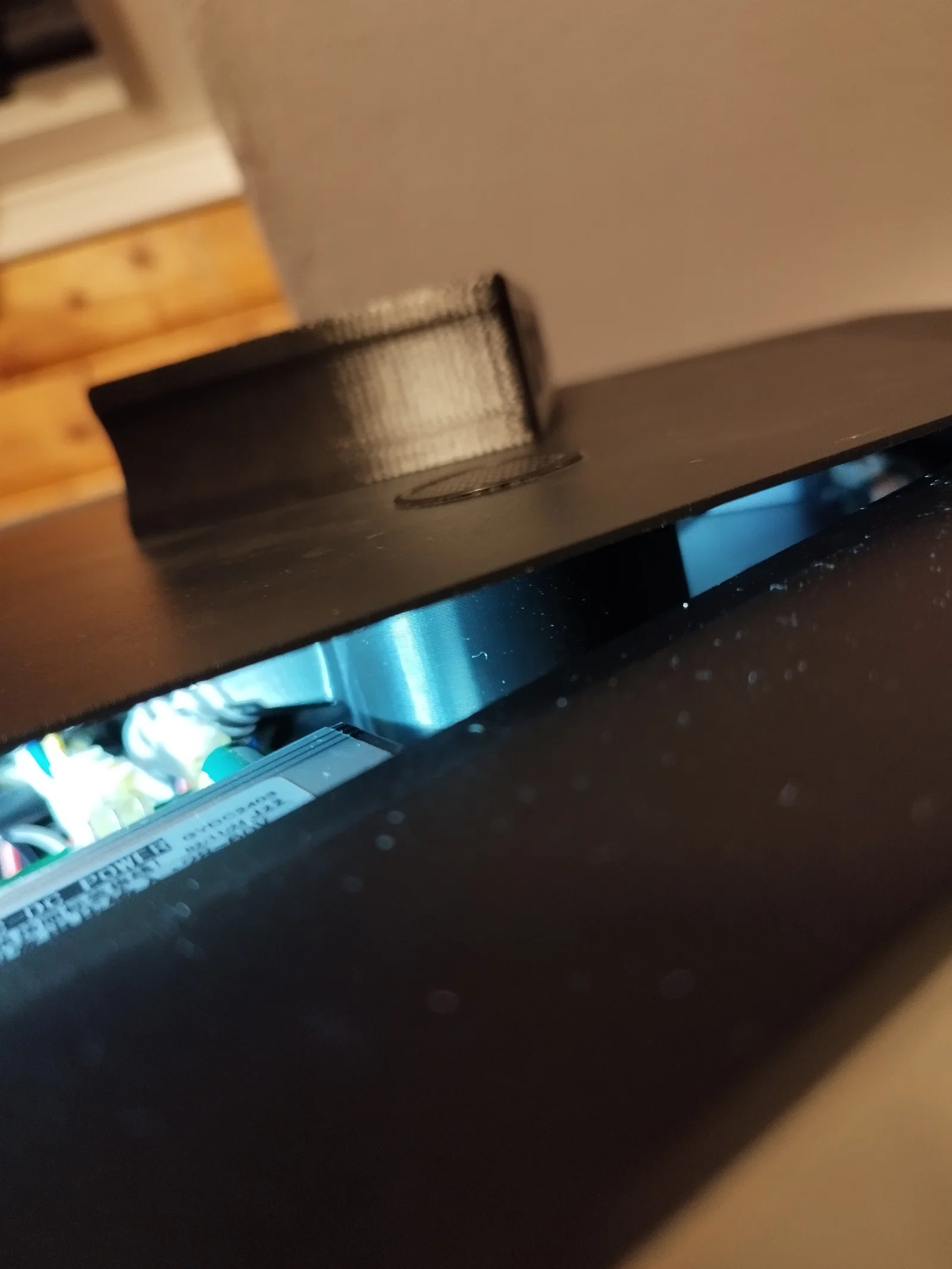

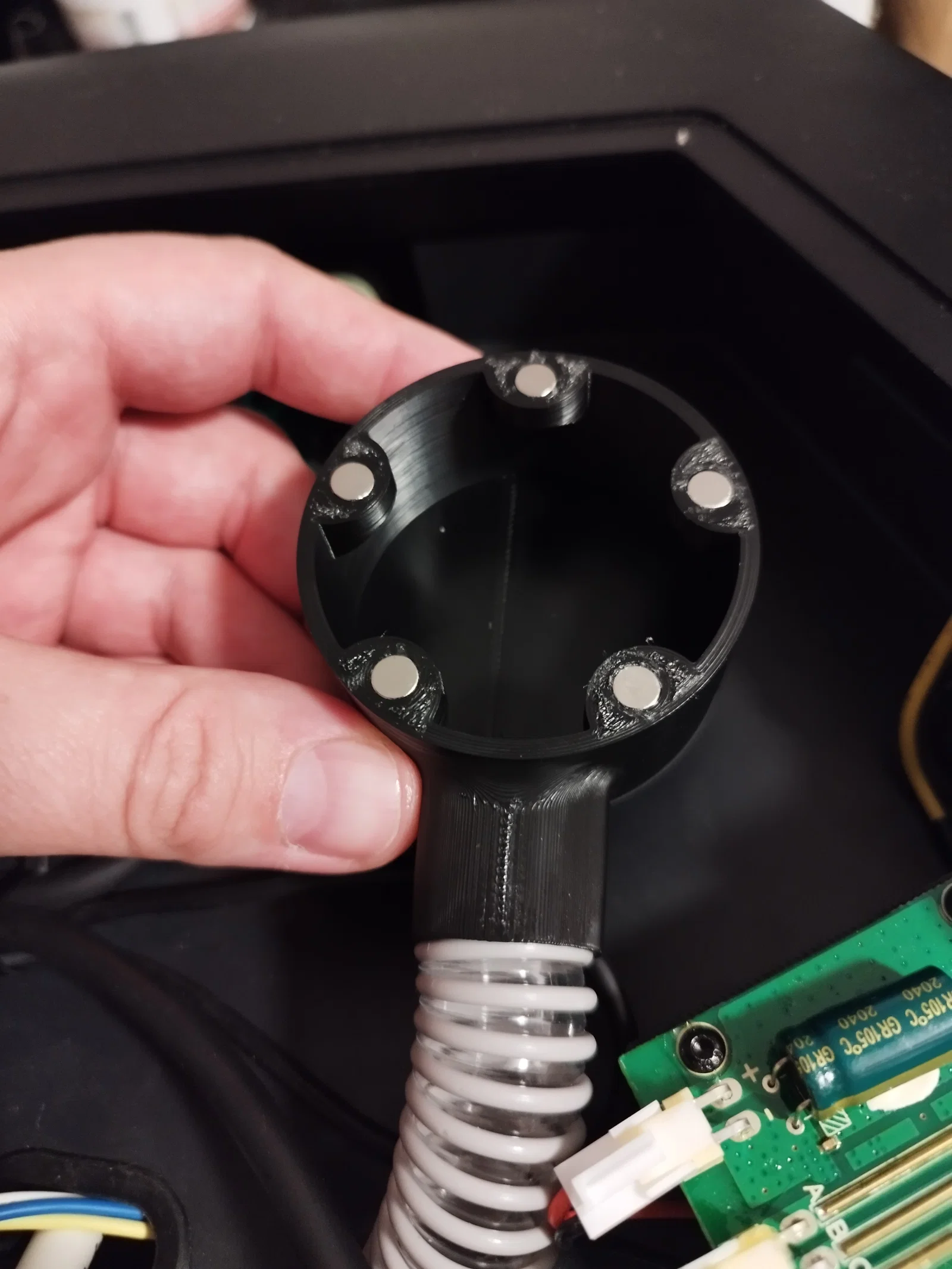

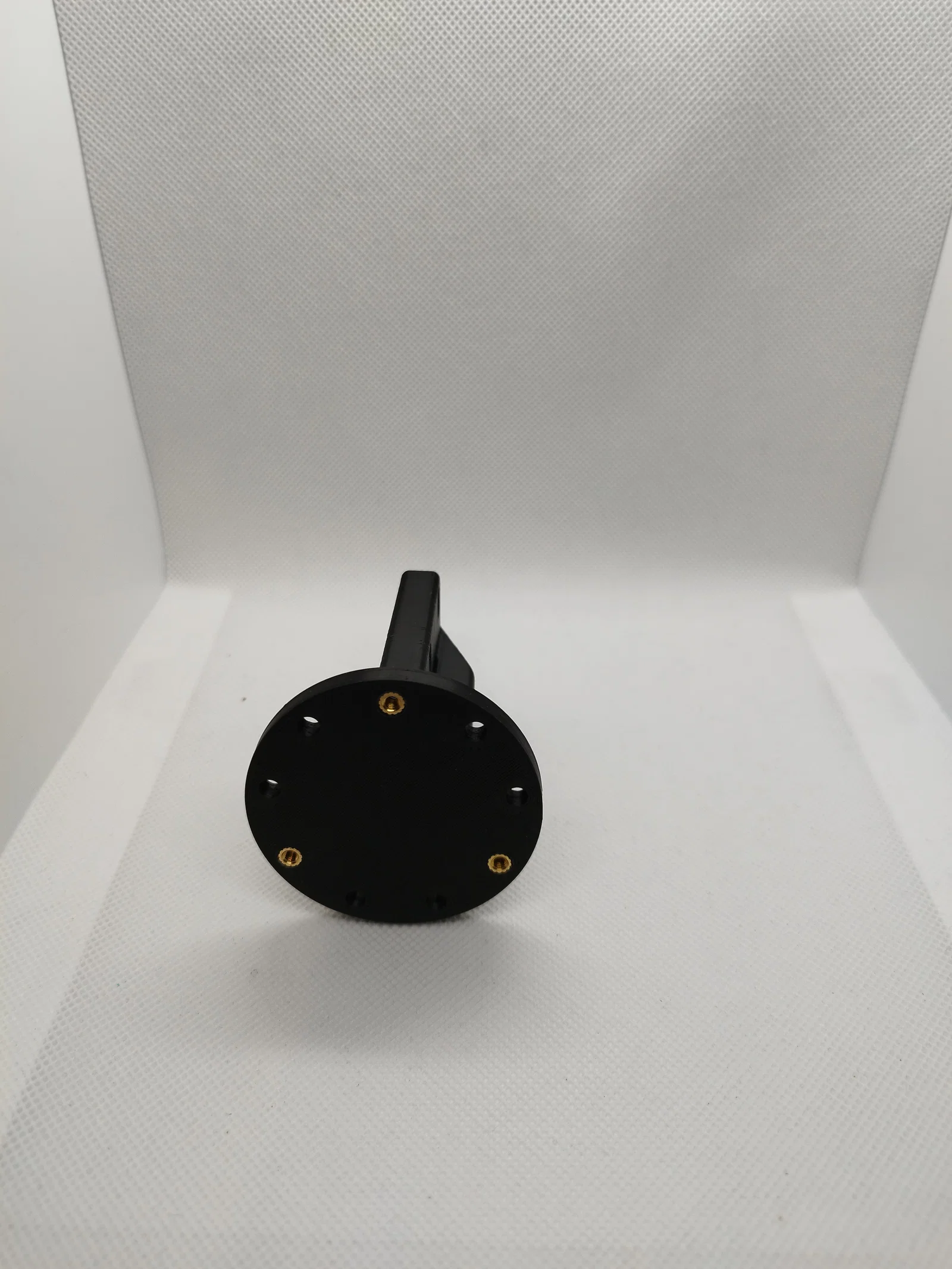

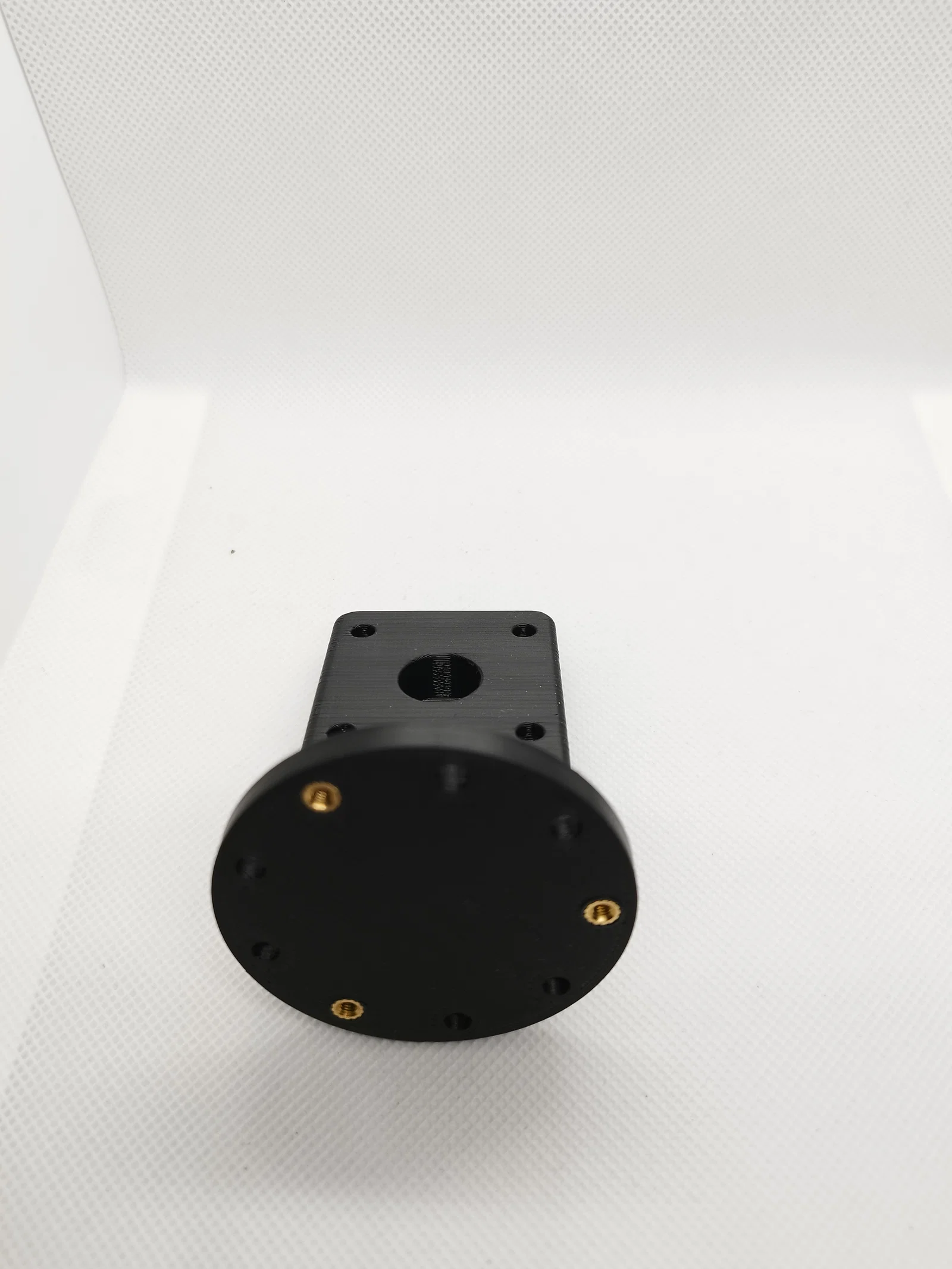

Để chuẩn bị phần vent-in, bạn hãy gắn vài viên nam châm đường kính 6x3mm vào. Tại đầu của giá đỡ mới, bạn cần lắp các ốc nhiệt M3 (loại thường dùng cho Voron), kích thước 5,0 x 4,2 x 4,0.

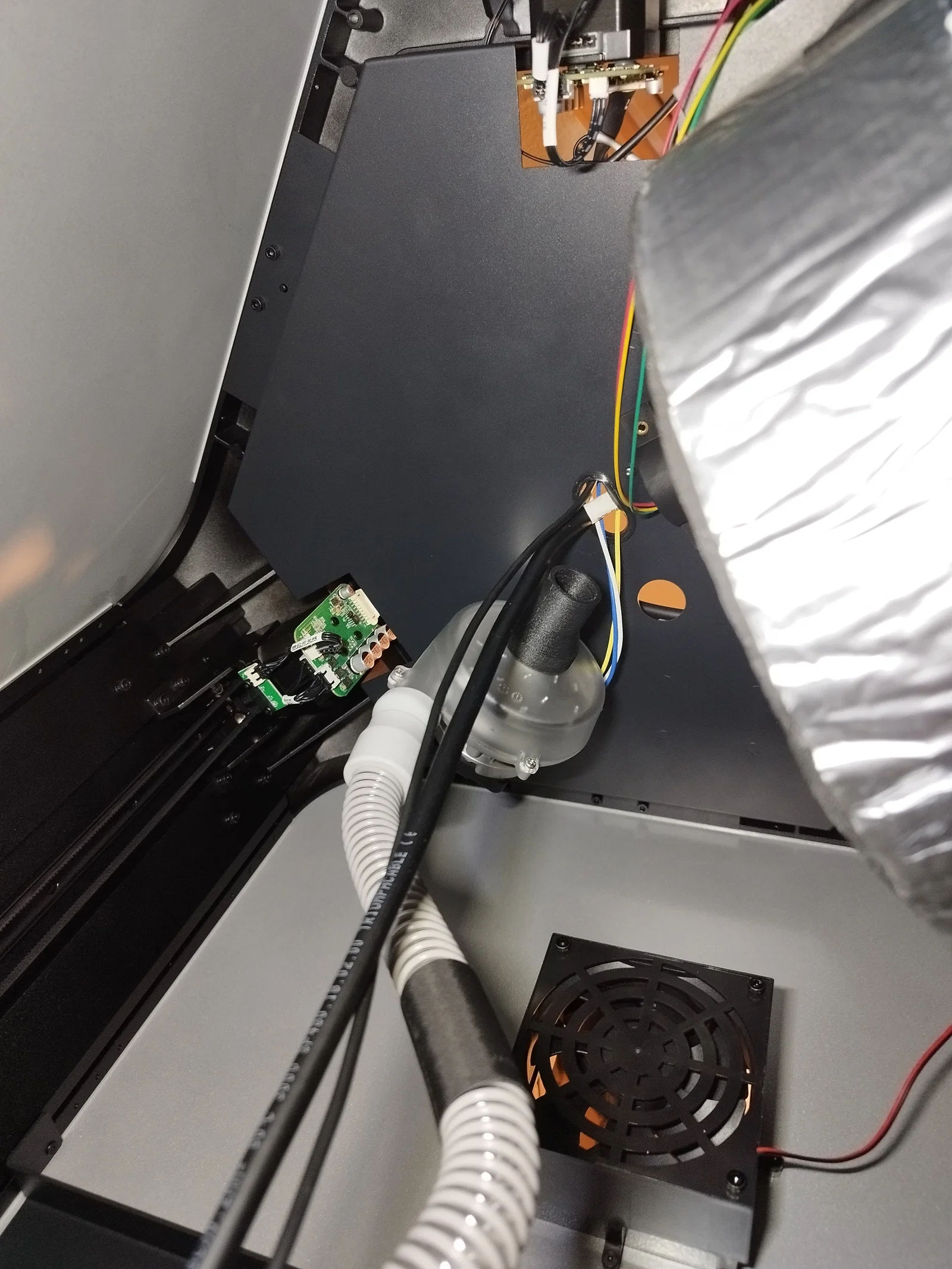

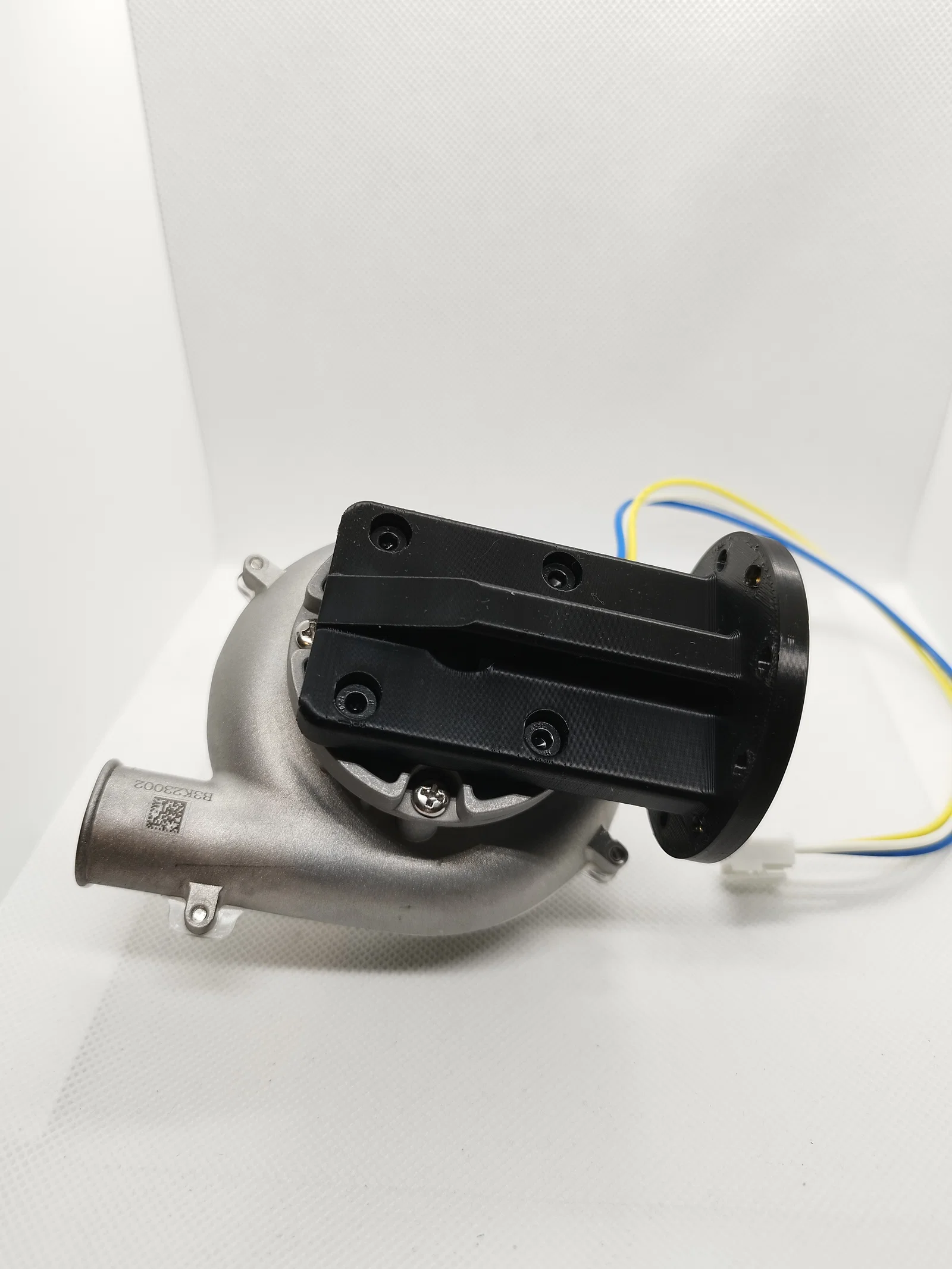

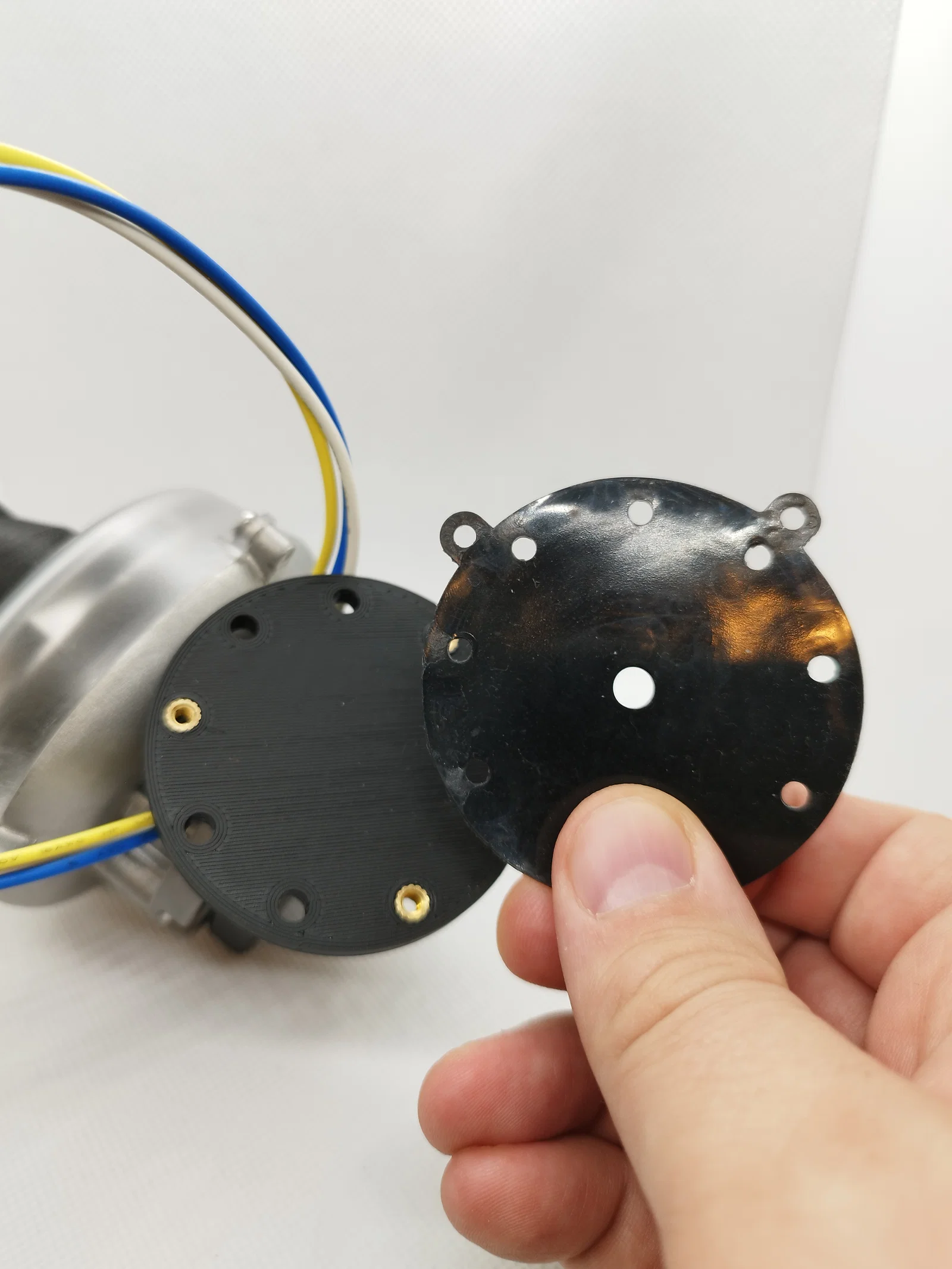

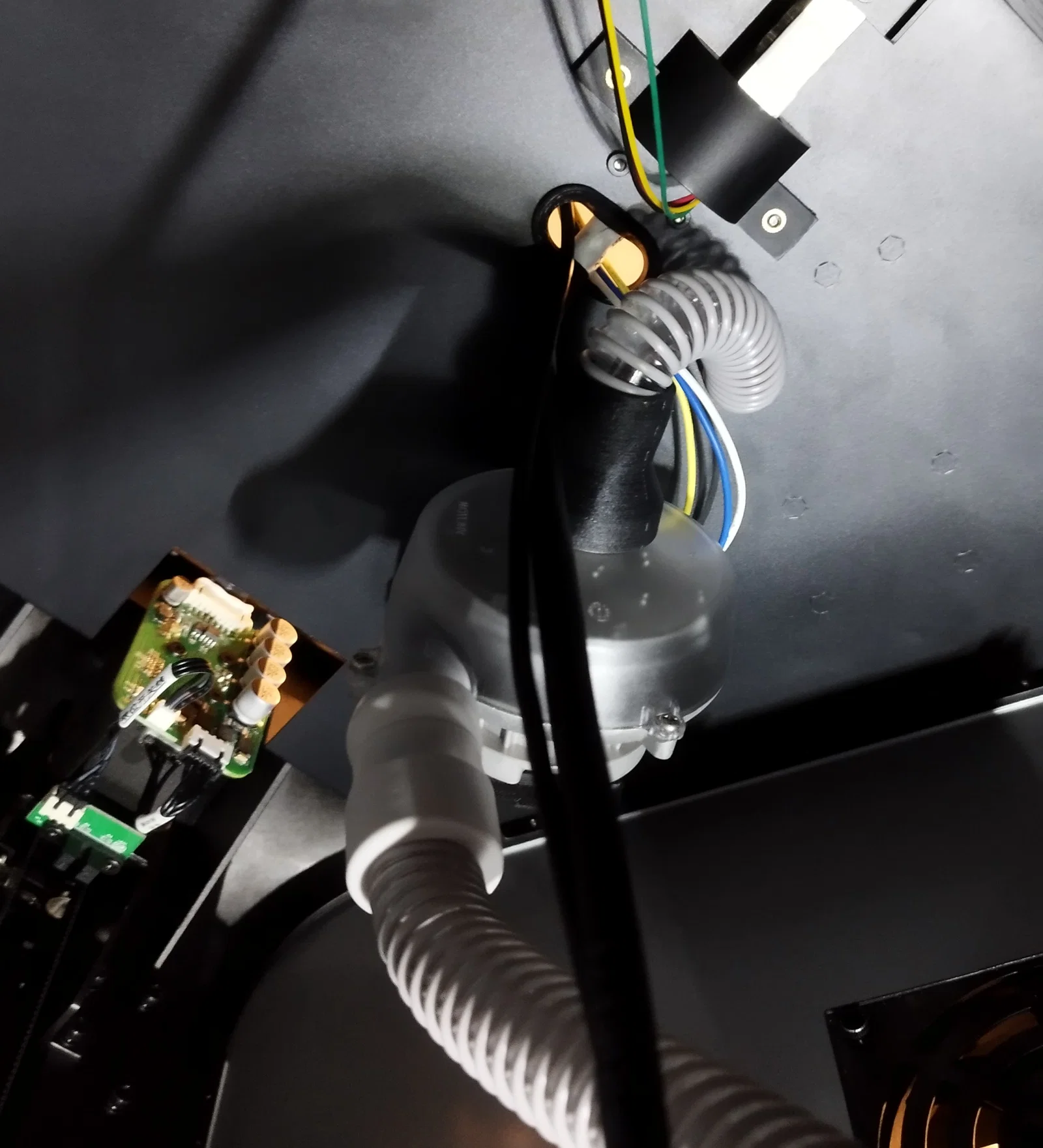

Để lắp quạt, mình đã tháo tạm quạt bên hông ra để thao tác dễ dàng hơn. Chọn 3 lỗ khớp với vị trí lắp gốc, sau khi lắp xong thì cửa hút của quạt nên hướng về phía lỗ thông vào buồng máy chính. Có lẽ 3 lỗ bên cạnh những lỗ mình chọn sẽ vừa hơn, bạn có thể thử xem sao. Bạn có thể tận dụng lại ốc vít gốc và cả đệm cao su giảm chấn từ chiếc quạt nhỏ cũ. Đầu ra của quạt blower nên hướng xuống dưới, hoặc hướng vào tâm cũng là một cách sắp xếp hiệu quả.

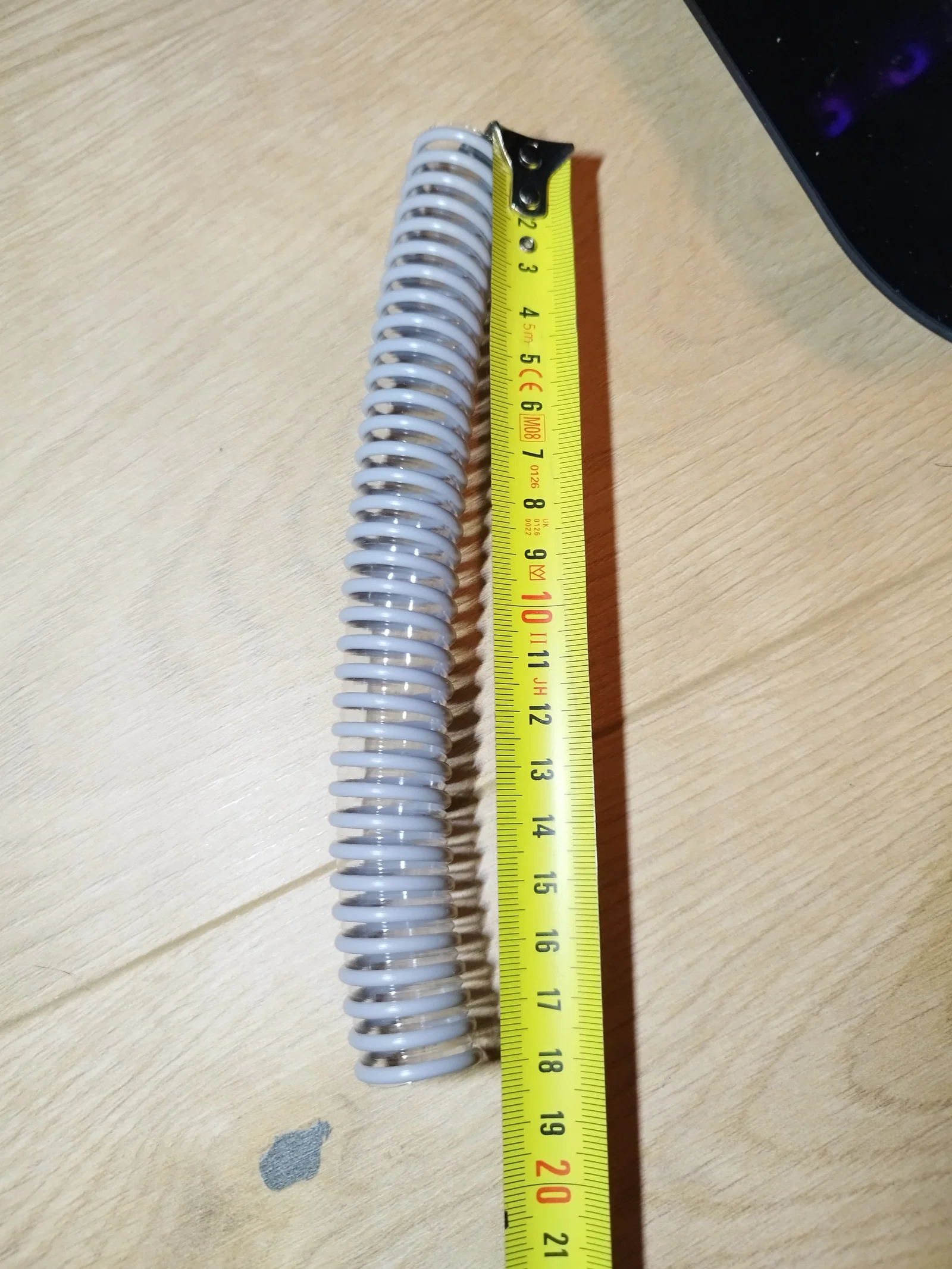

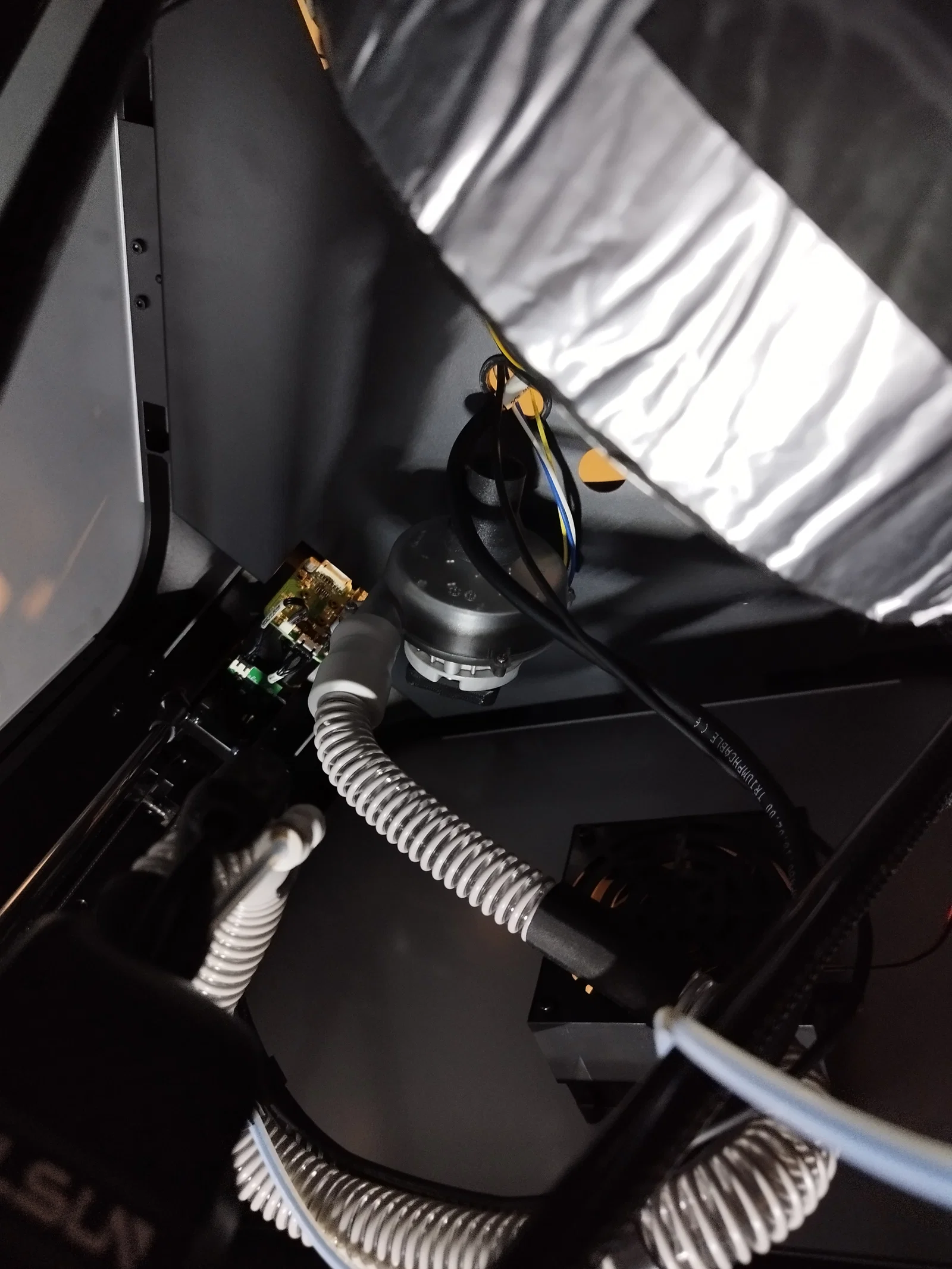

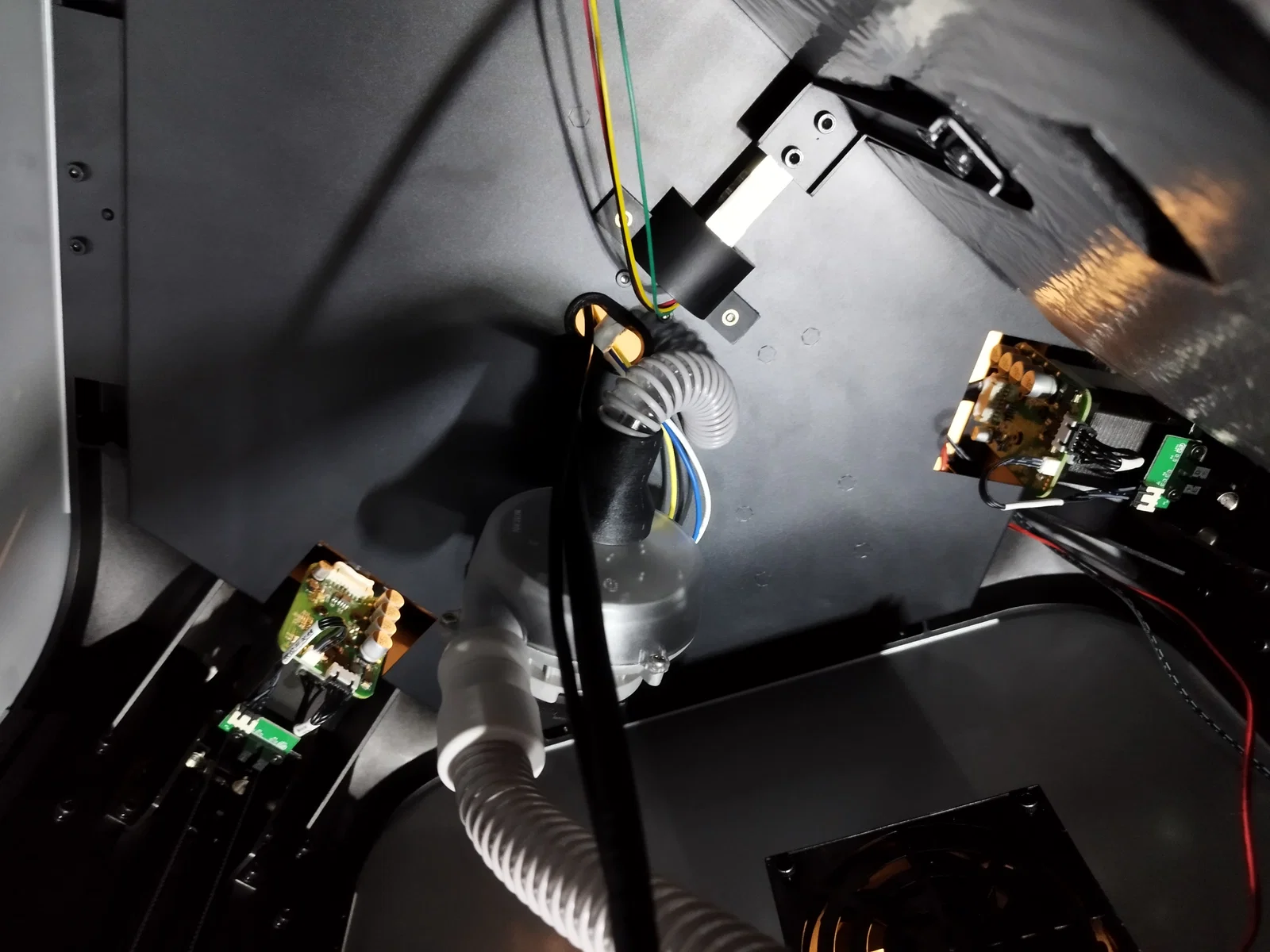

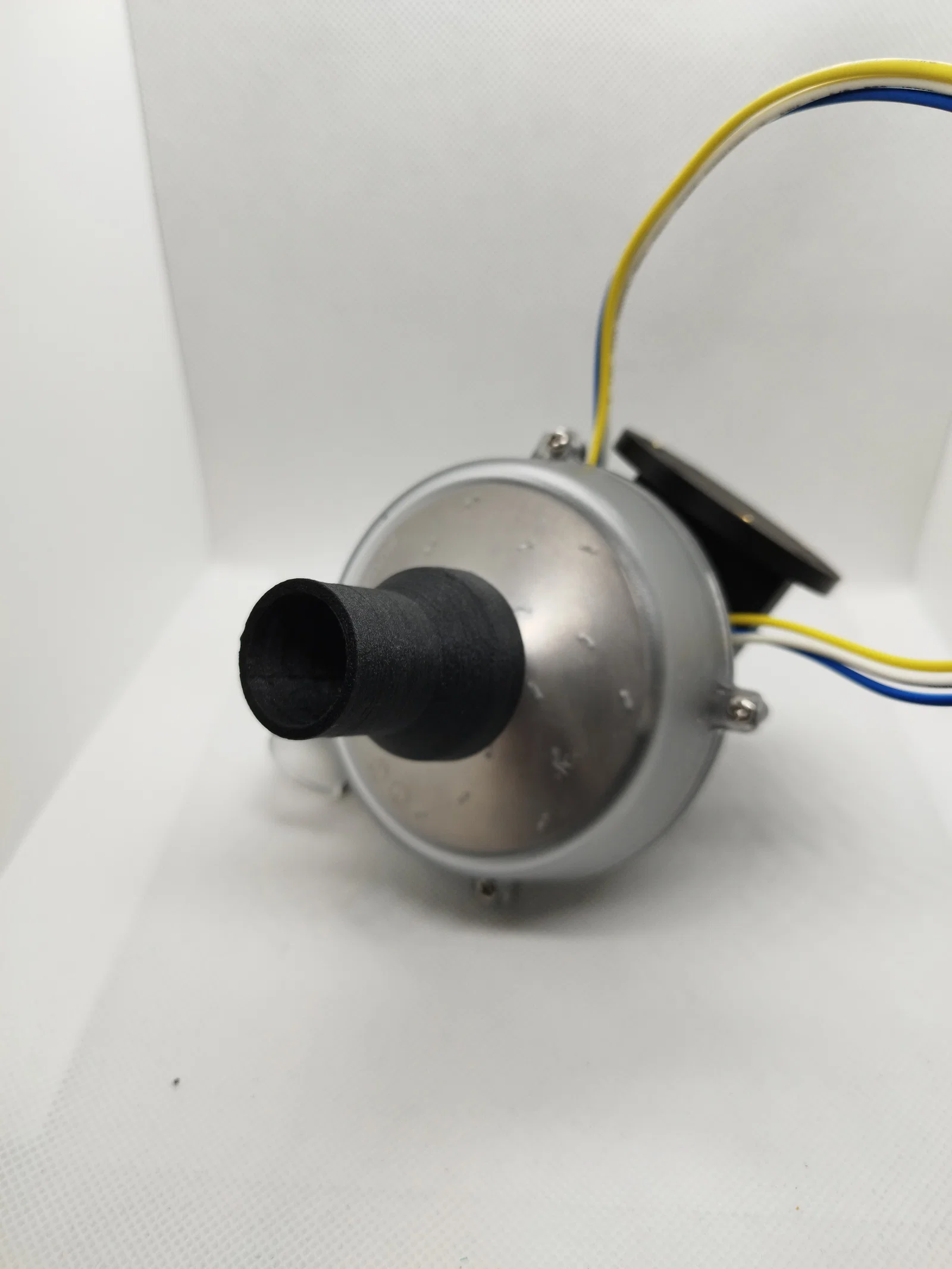

Sau khi lắp ống vào toolhead, hãy di chuyển nó xuống dưới đáy và đo đường kính ngoài để xem độ dài ống cần thiết là bao nhiêu. Sau đó giữ đầu ống vào quạt và di chuyển toolhead lên lại. Nếu mọi thứ vừa vặn thì bạn có thể cắt ống. Khi quạt đã được lắp, hãy nối đoạn ống đã cắt vào đầu chuyển đổi TPU/TPE, sau đó nối cả hai vào cửa hút của quạt. Luồn nó qua lỗ hút gốc và cắm vào phần vent-in. Nếu cần thì hãy cắt bớt ống cho vừa, mình đã cắt khoảng 180mm nhưng khá sát. Bạn Marshal trong phần bình luận khuyên nên để 190-195mm, hãy làm theo mức đó nhé! Khi lắp tấm che, hãy dán nó vào nắp rồi đóng lại. Việc này hơi khó một chút, ống có thể cần dài hơn xíu nhưng vẫn hoạt động ổn.

Bản mod này vẫn lấy không khí từ bên ngoài vào để làm mát, nếu bạn không thích điều đó thì chỉ cần lắp quạt bên trong và bỏ qua phần nối cửa hút là được.

Hướng phát triển trong tương lai:

Thế hệ thứ 2 có thể sẽ là một cổng hút có thể thay đổi để chuyển đổi linh hoạt giữa việc lấy không khí nóng bên trong và không khí lạnh bên ngoài.
