Giá đỡ vòi sen (Shower head holder)

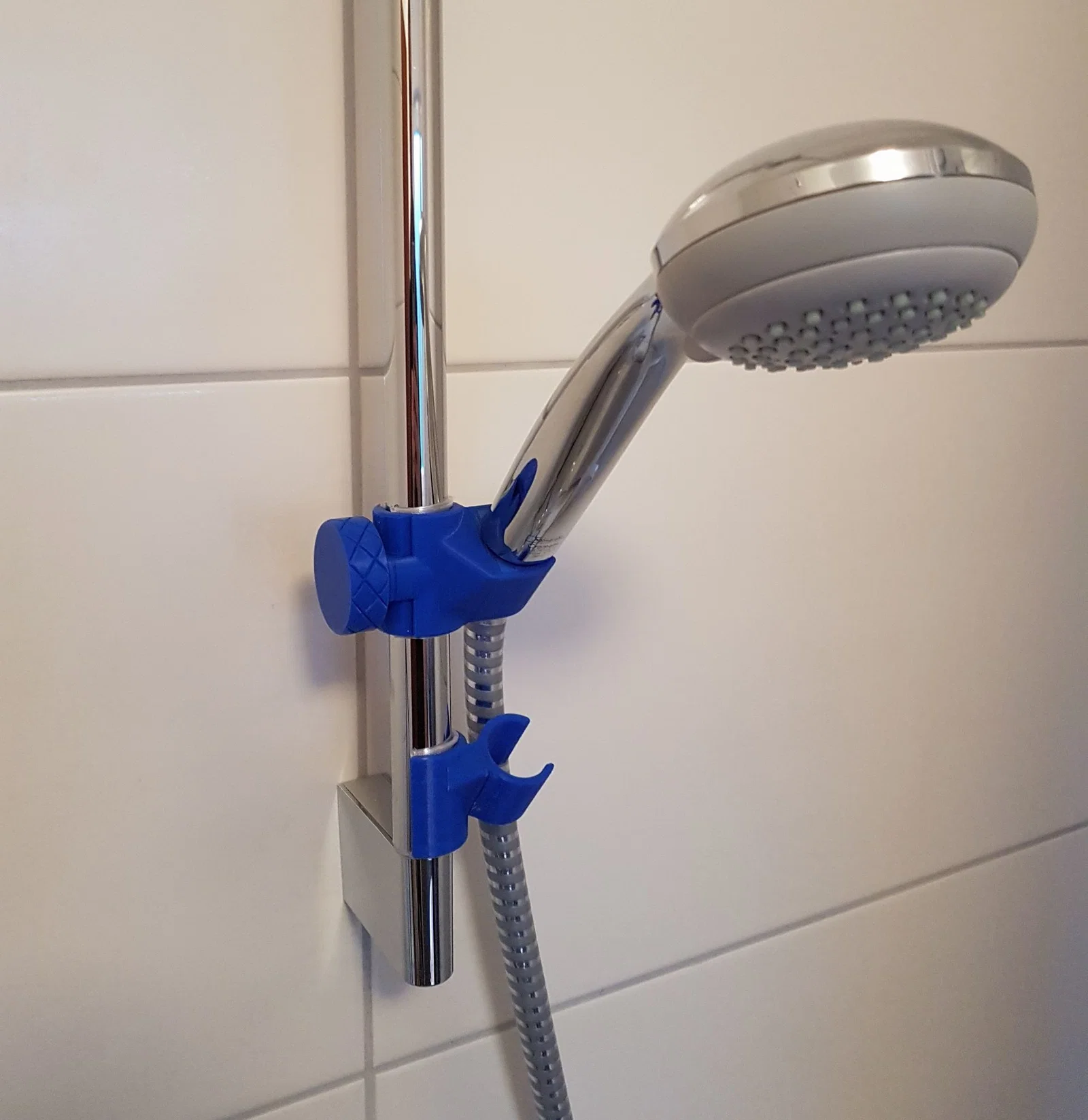

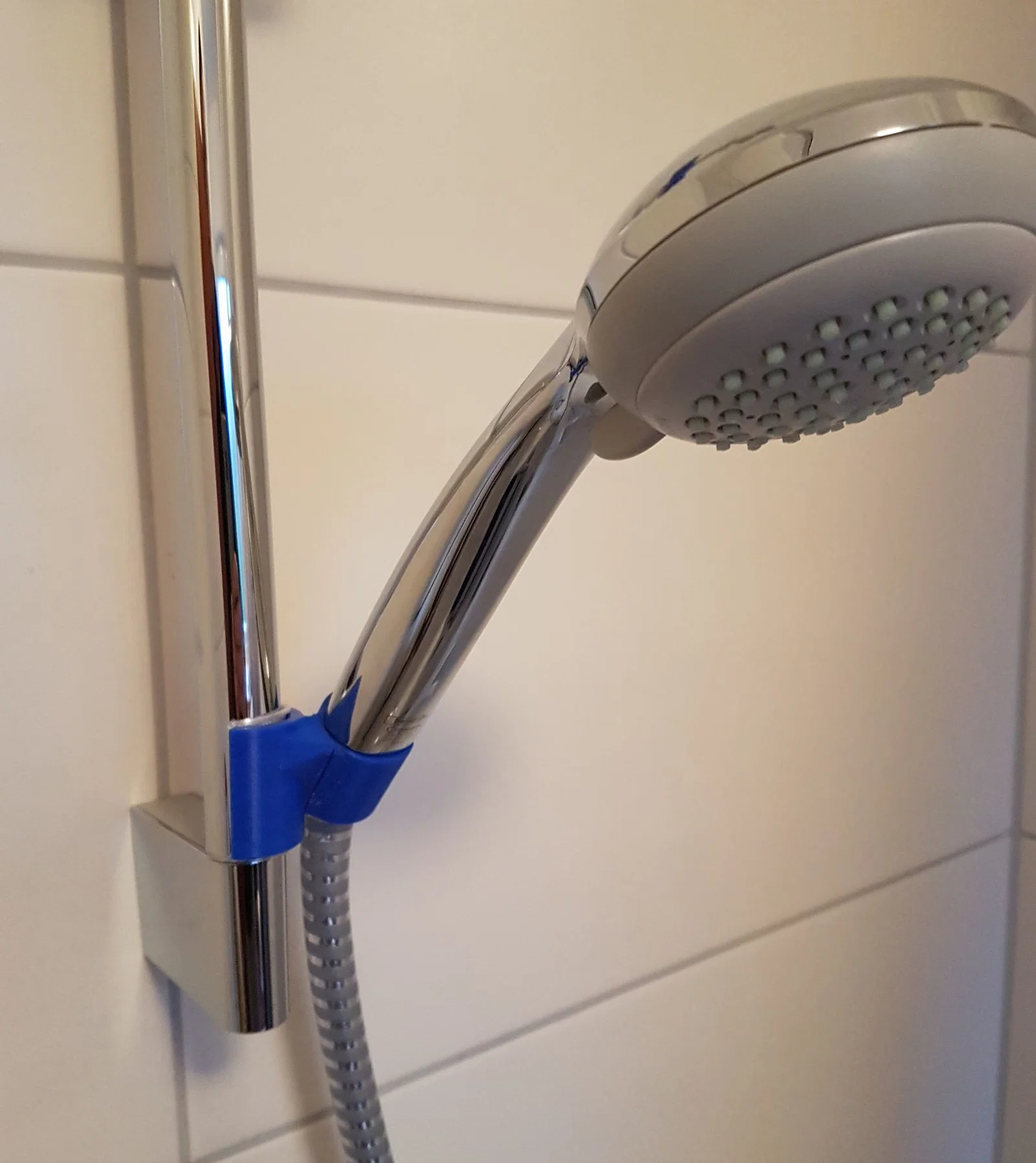

Mình cần một cái giá đỡ cho vòi sen trong phòng tắm. Lần thử đầu tiên là phiên bản đơn giản dựa trên thiết kế khay và giỏ đựng xà phòng của mình. Mặc dù nó vẫn dùng tốt trong vài tháng, mình luôn cảm giác nó có thể bị rơi bất cứ lúc nào vì vòi sen tạo ra một đòn bẩy khá lớn, gây áp lực lên kẹp thanh trượt.

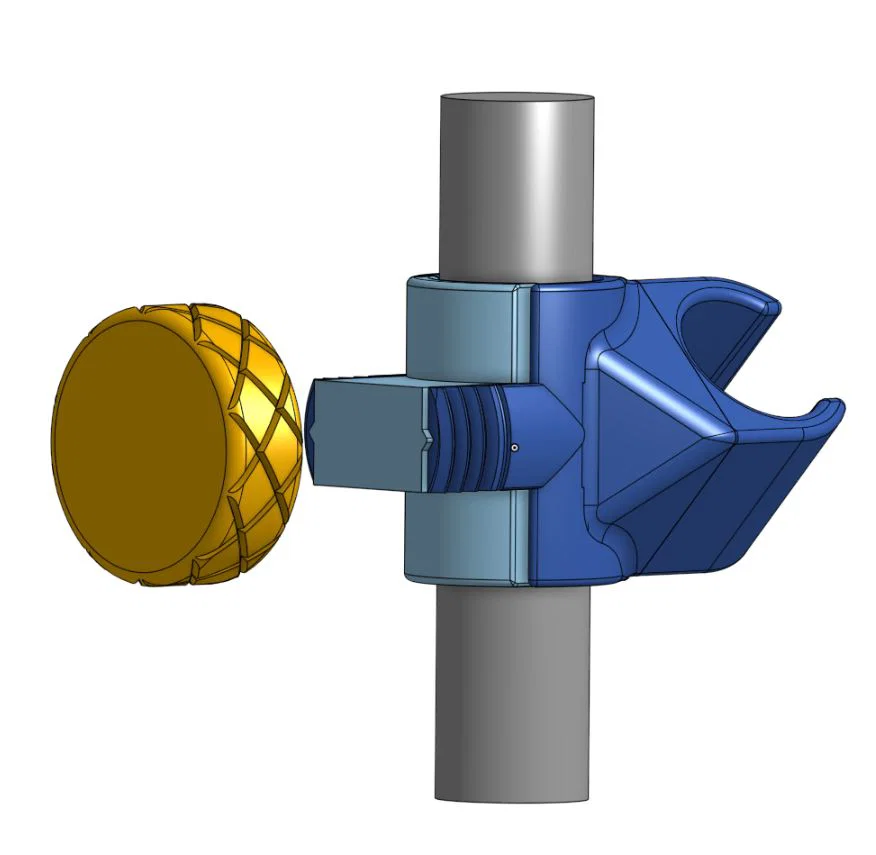

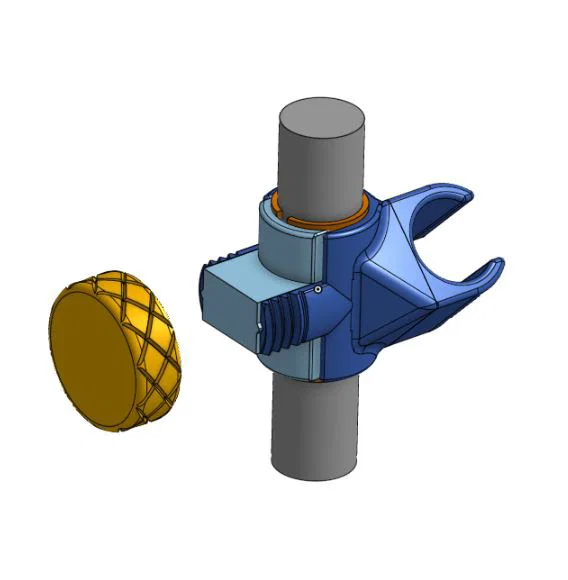

Vì vậy, mình quyết định thiết kế một phiên bản chắc chắn hơn, nơi kẹp thanh trượt có thể được cố định bằng ốc vít. Phiên bản này nghiêng 45°, kẹp vòi sen cao 3cm, đường kính phía trên là 23mm và phía dưới là 21mm để giữ chặt vòi sen. Nếu bạn cần góc nghiêng khác, hãy để lại bình luận, mình có thể sẽ đăng bản chỉnh sửa nếu có yêu cầu.

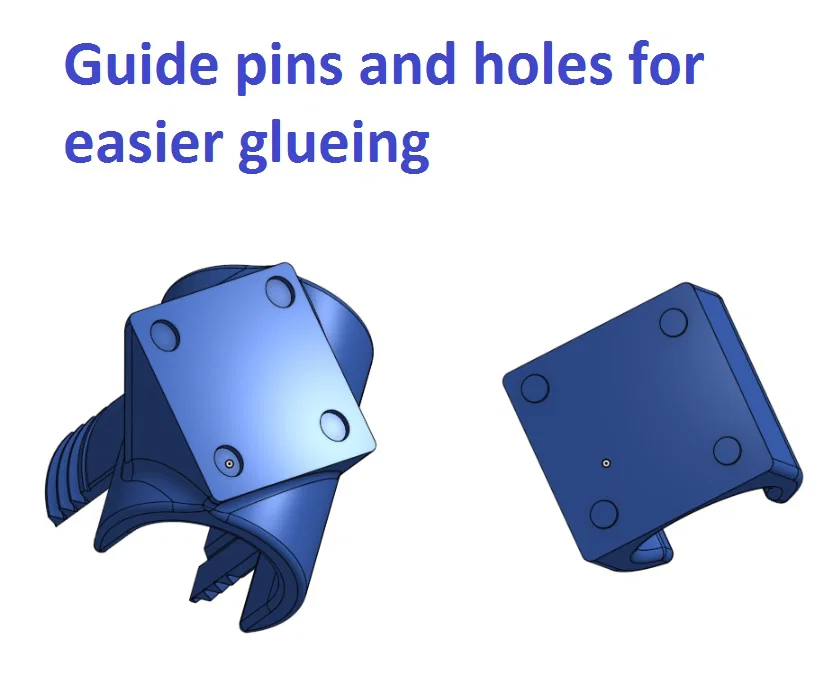

Tiếc là mình không thể thiết kế kiểu nào mà không cần hỗ trợ (như phiên bản đơn giản trước đó). Nhưng để giảm lượng support cần thiết, mình đã chia kẹp đôi thành hai phần và phải dán lại với nhau (có chốt định vị để giúp lắp ráp dễ dàng hơn). Nếu bạn không thích dán, mình cũng đã đăng tải kẹp đôi nguyên khối.

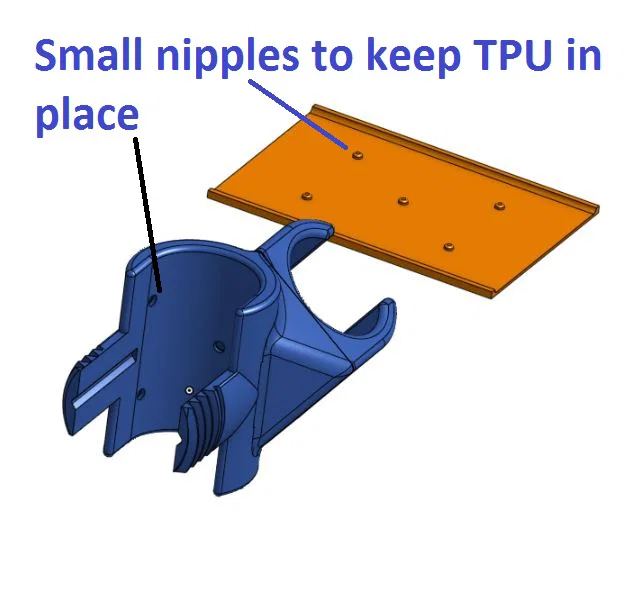

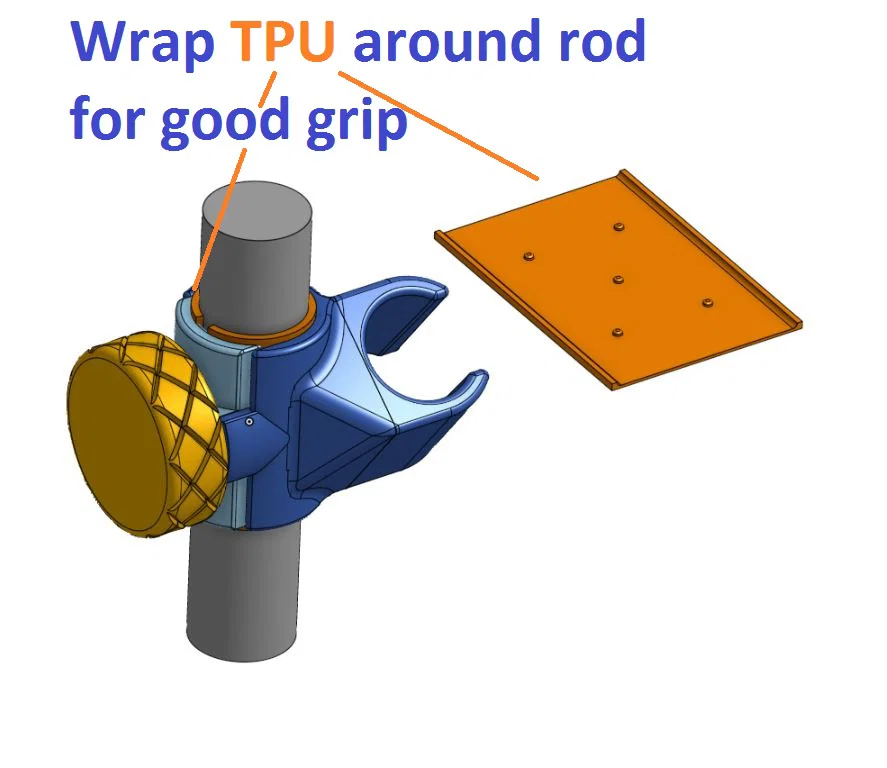

Vì lớp TPU mỏng tạo độ bám cực tốt trên thanh trượt, mình không thiết kế bản chỉ in bằng PLA. Nếu bạn muốn thử nghiệm, hãy cho mình biết, mình sẽ cân nhắc đăng thêm phiên bản chỉ dùng PLA hoặc PETG mà không cần TPU.

Cập nhật 19/11/2024: Đã thêm phiên bản cho thanh trượt 16mm (cũng nghiêng 45°) với lớp TPU dày hơn một chút và tăng độ dày thành kẹp thanh trượt từ 4mm lên 5mm. Nếu không, các cánh tay ren sẽ hơi mỏng. (@PhilippeM_2612311 vui lòng thử nghiệm và cho mình biết nó có vừa với thanh trượt của bạn không nhé)
