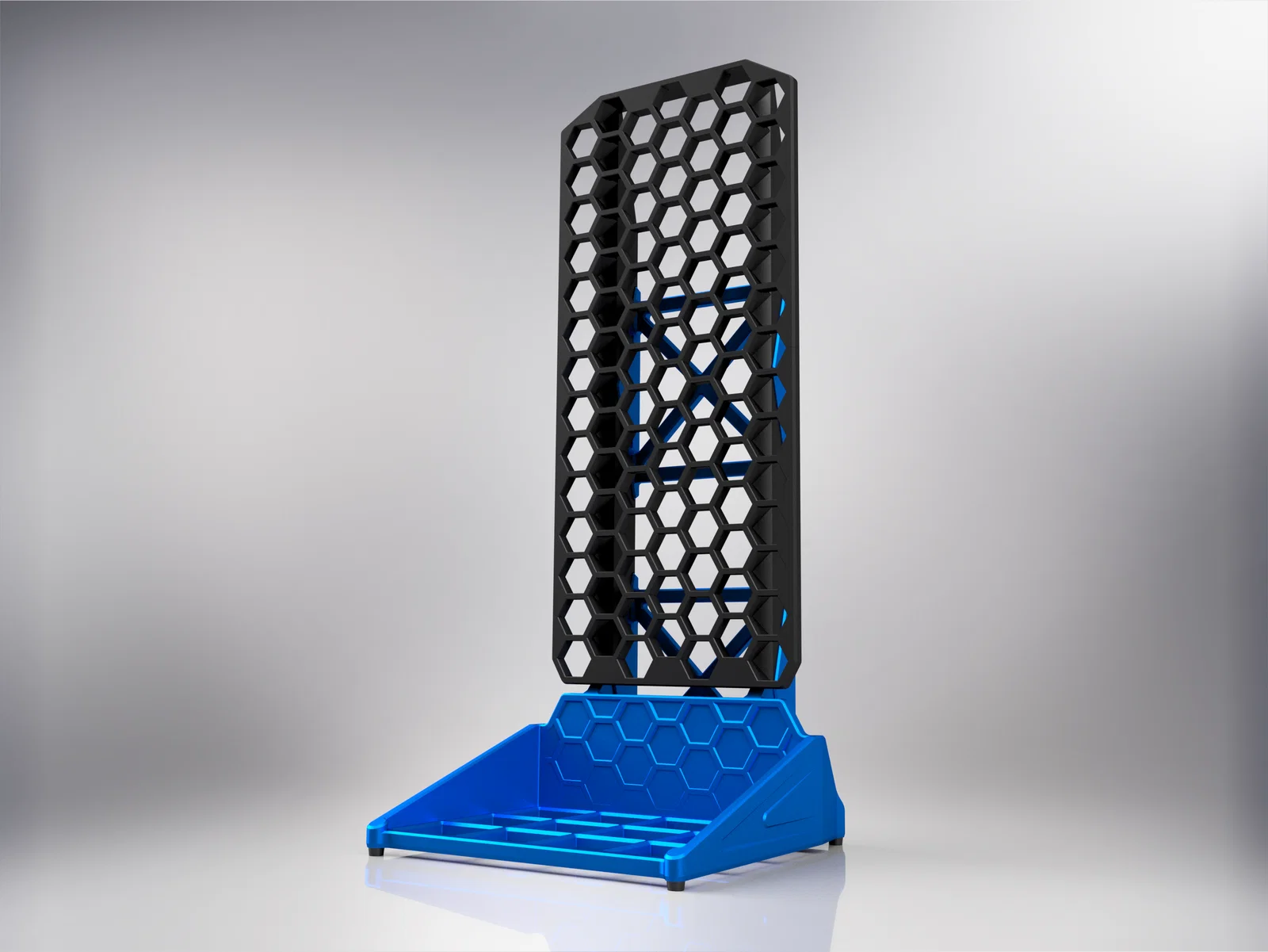

KYZ HSW x Gridfinity Organiser - Mini - In hoàn toàn không cần ốc vít

Chào Zach Freedman, nếu anh đang đọc những dòng này, em đã bắt đầu đam mê in 3D sau khi xem các video của anh, cảm ơn anh vì nguồn cảm hứng tuyệt vời đó!

Giới thiệu

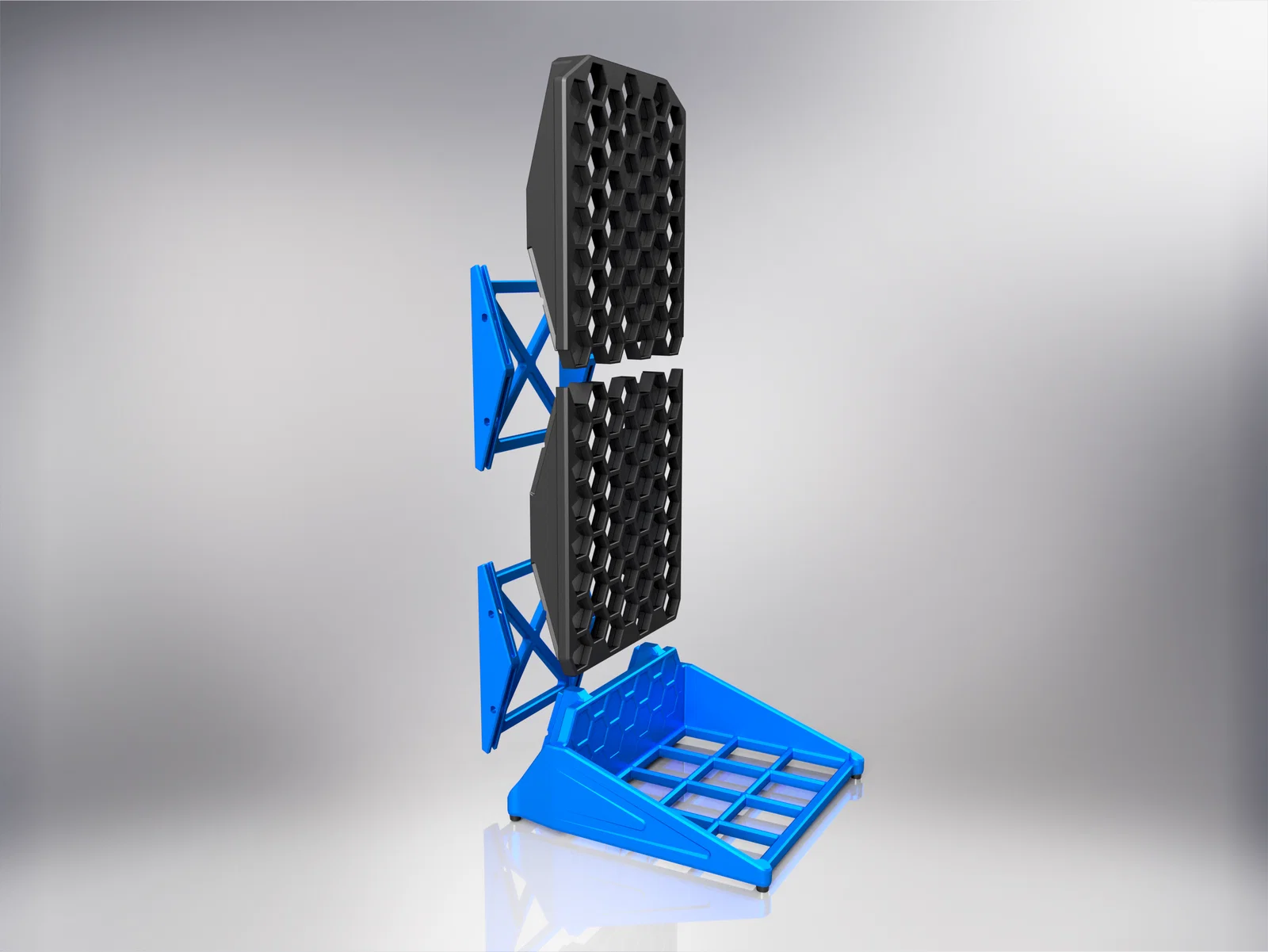

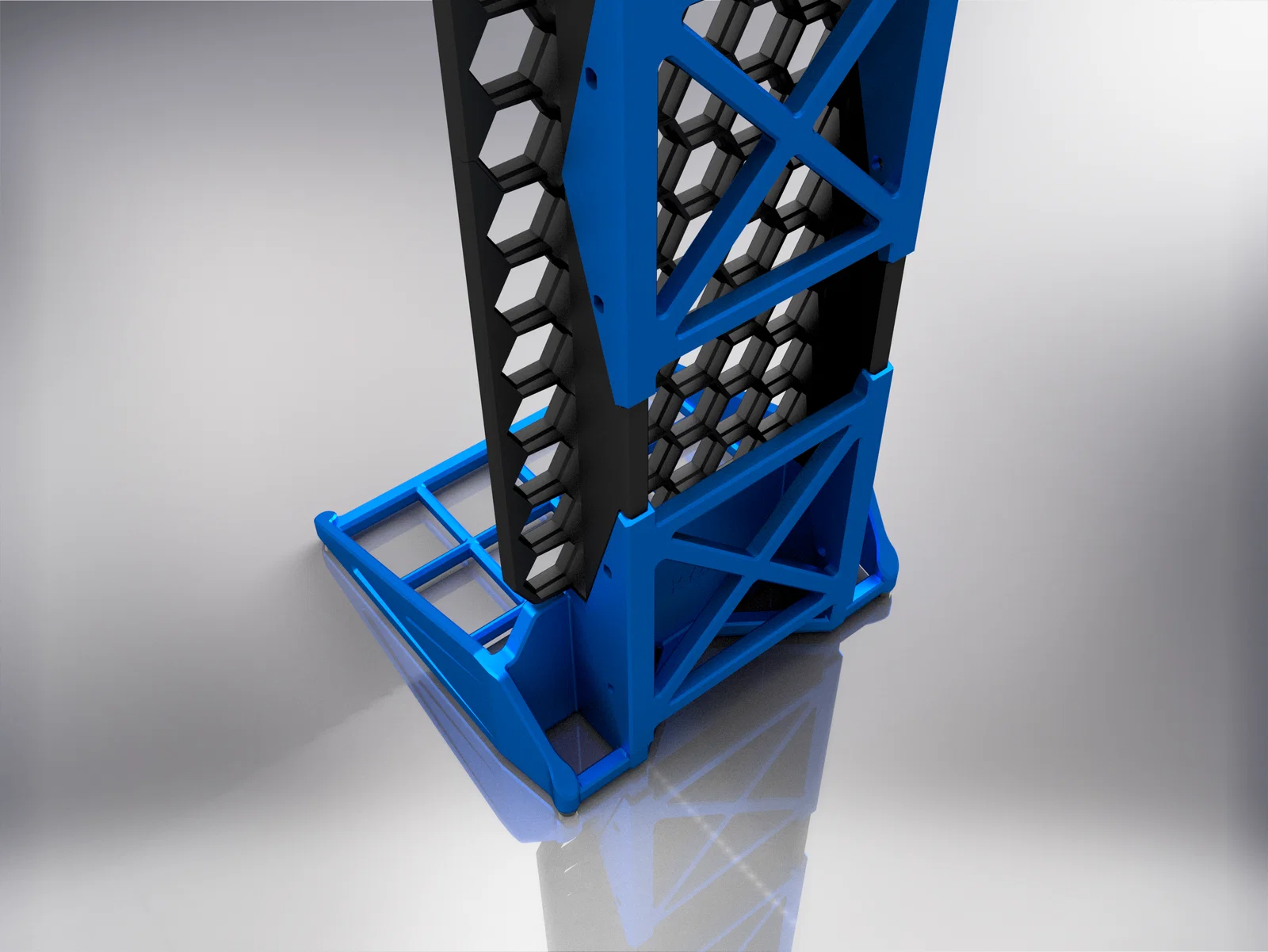

Đây lại là một dự án được thiết kế "quá tay" không cần thiết nữa rồi! Lần tới chắc em chỉ thiết kế với ốc vít thôi, em đã dành quá nhiều thời gian để tinh chỉnh các khớp nối đuôi én (dovetail joints) này. Đây là:

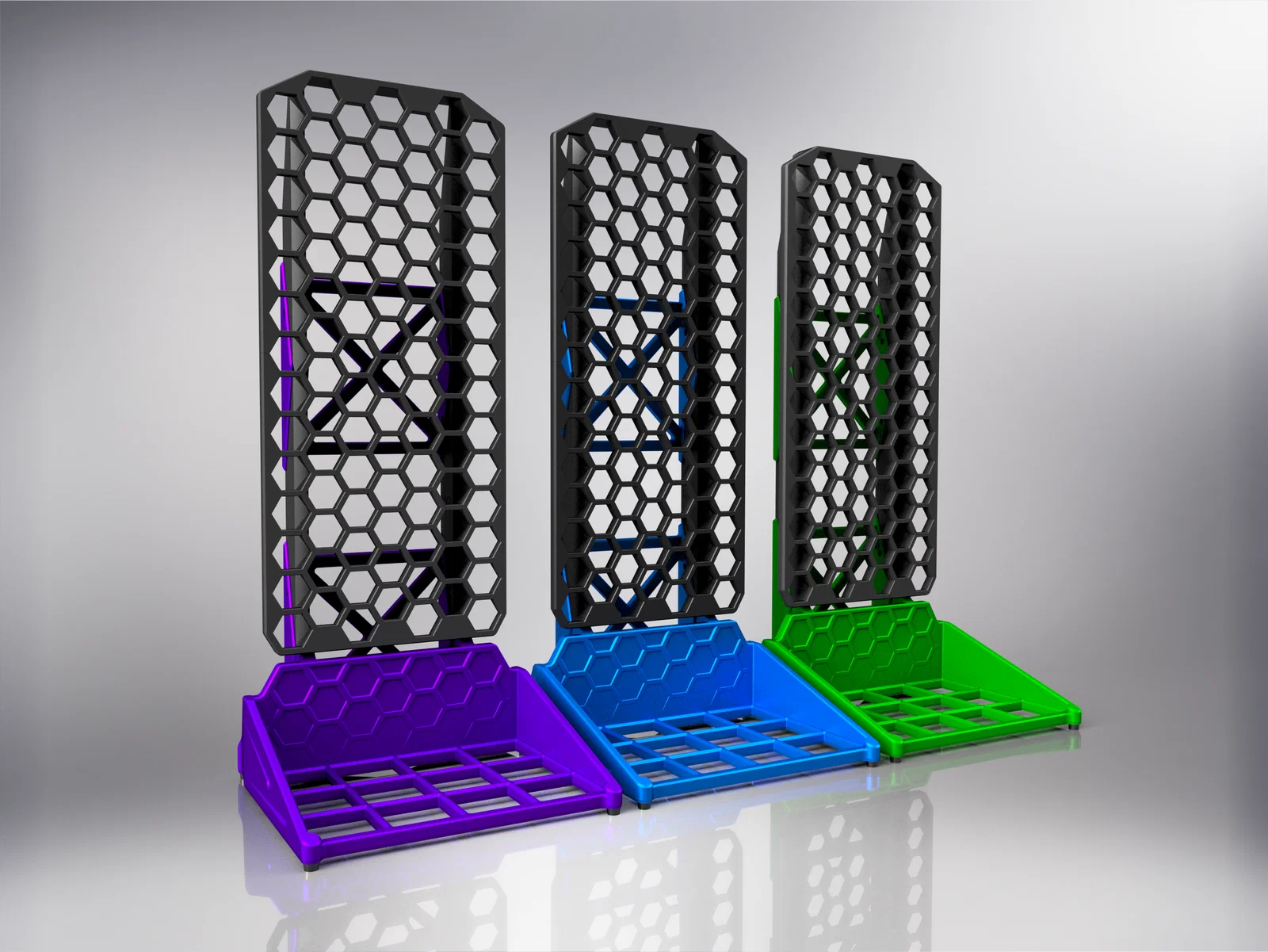

• Phiên bản nhỏ hơn của Large Display Stand, có thể in trên bàn in 180mm x 180mm
• Hoàn toàn có thể in và lắp ráp mà không cần phần cứng bổ sung
• Tương thích với tất cả phụ kiện Honeycomb Storage Wall (HSW)

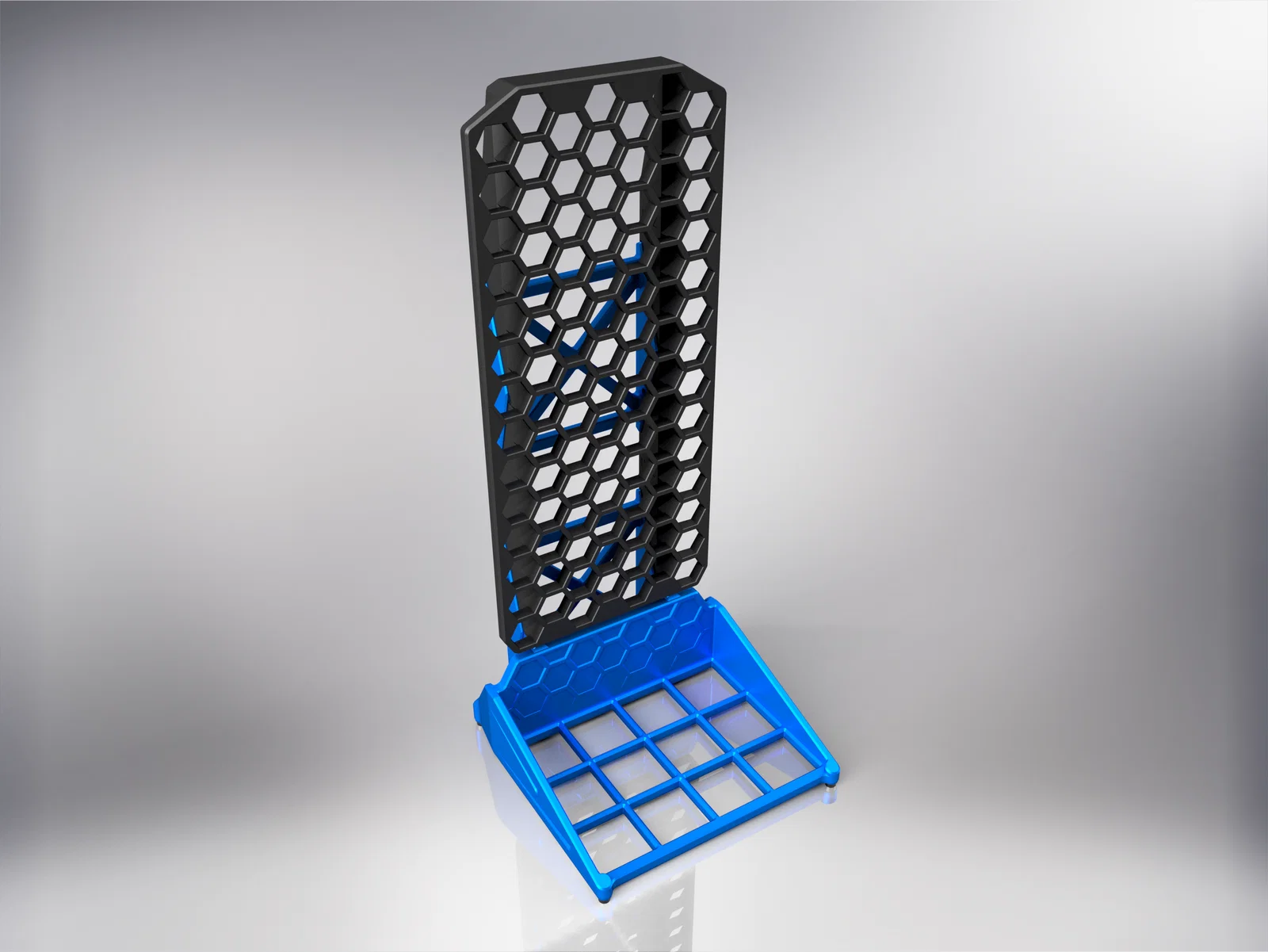

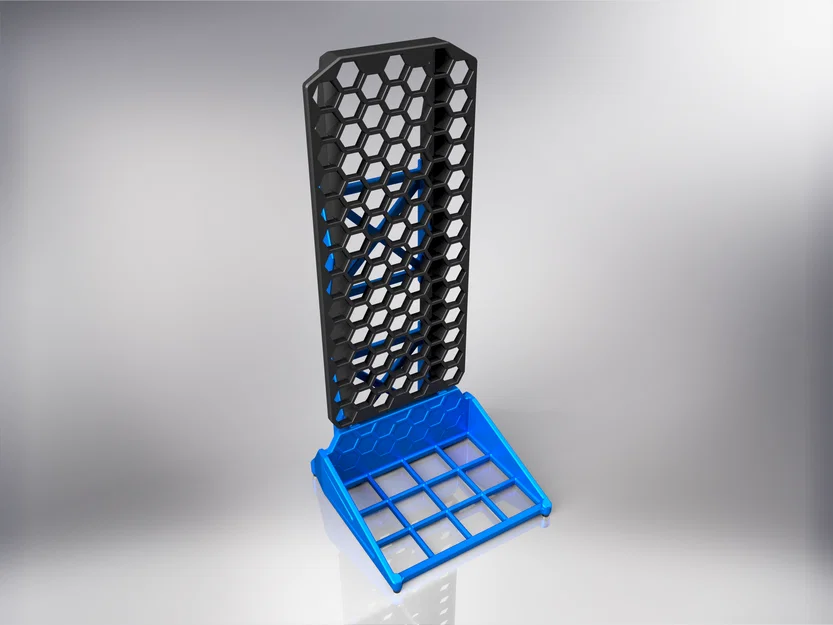

• Phần đế dạng lưới tương thích với các phụ kiện Gridfinity tiêu chuẩn 42mm
• Các bộ phận dễ in - góc nghiêng dễ in, không cần support, bắc cầu (bridging) tối thiểu và không cần vành (brims)

Nó dùng để làm gì? Bạn có thể:

• Sử dụng như một công cụ sắp xếp trong xưởng nếu bạn không muốn khoan lỗ lên tường để lắp HSW hay bảng pegboard thông thường,
• Làm kệ trưng bày tại các buổi triển lãm hoặc hội chợ,
• Khay đựng đồ EDC,
• Trưng bày các món đồ sưu tầm tại nhà

Vật liệu

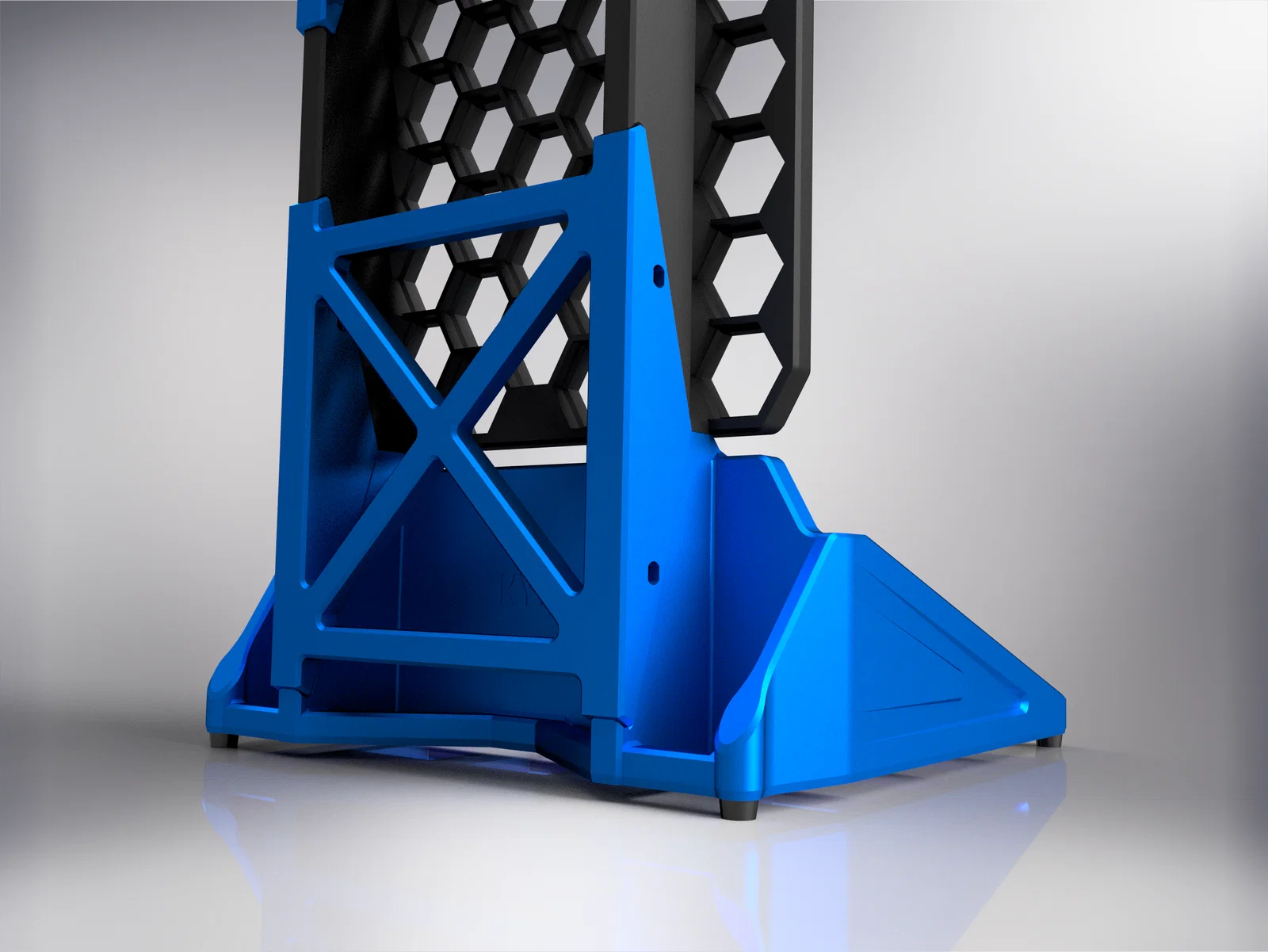

• Phần chân đế chống trượt - TPE/TPU (tùy chọn nhưng nên có),
• Các phần còn lại - PLA, PLA-CF hoặc PETG-CF (hoặc ABS-GF nếu bạn muốn sản phẩm xịn nhất),
• Không khuyến khích dùng PETG - vì quá mềm,
• Không khuyến khích dùng PLA silk - vì quá giòn

Cài đặt in

• In các mảnh tường đứng với 3 hoặc 4 lớp biên (perimeters),
• In phần đế và các khớp nối hình chữ V với tối thiểu 4 lớp biên, 4 lớp đáy và 5 lớp trên,
• In các bức tường bên ngoài chậm lại để đảm bảo độ chính xác và chắc chắn,
• Các thông số còn lại tùy vào bạn

Độ khít, tinh chỉnh và in thử

Có khoảng hở 0.12mm ở các khớp đuôi én, đủ cho hầu hết các máy in hiện đại có tính năng pressure advance (hay linear advance). Nếu máy in không có pressure advance, bạn có thể cần giũa bớt các góc bị dư hoặc in chậm lại.

Nếu không chắc chắn, hãy in phần fit test assembly để kiểm tra độ khít. Nếu quá chật, trước tiên hãy tinh chỉnh pressure advance cho loại nhựa và thông số in của bạn. Nếu vẫn chưa đủ, hãy chỉnh lại flow ratio để có độ chính xác kích thước tốt hơn.

Theo thử nghiệm của em, 0.08mm là đủ cho một số loại nhựa trong khi 0.10mm là chưa đủ. Độ hở 0.12mm có thể hơi lỏng một chút trong vài trường hợp nhưng sẽ phù hợp với đa số. Nếu bạn thấy quá lỏng mà không muốn dán keo, hãy thử dán một lớp băng dính mỏng hoặc làm nhám bề mặt khớp bằng mỏ hàn.

Các chốt (pins) là tùy chọn, chỉ cần dùng nếu máy in của bạn cực kỳ chuẩn và các khớp đuôi én bị lỏng.

Bạn sẽ có thể lắp ráp dễ dàng bằng một tay sau khi đã tập lắp và tháo vài lần:

Phụ kiện gợi ý

Xem bộ sưu tập này để biết các phụ kiện được đề xuất!

Rất hoan nghênh các bản remix thay đổi đáng kể trên từng bộ phận.
