Đế lau vòi phun Qidi Q1 Pro (Bản thay thế chắc chắn hơn)

Lời nói đầu:

*Bản mod này không thay thế phần giá đỡ của đế. Sẽ có một bản mod khác trong tương lai thay thế toàn bộ cụm linh kiện này. *

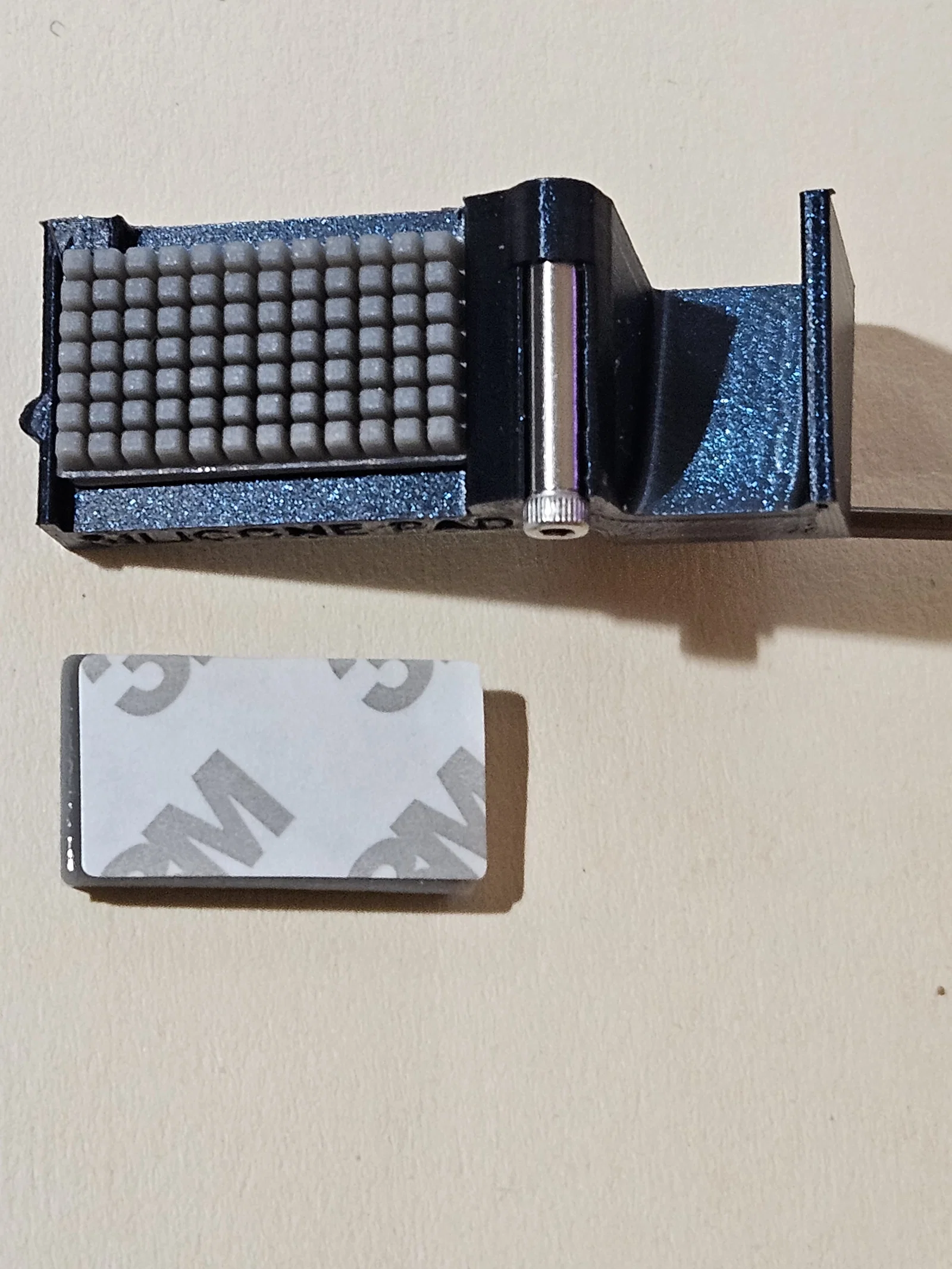

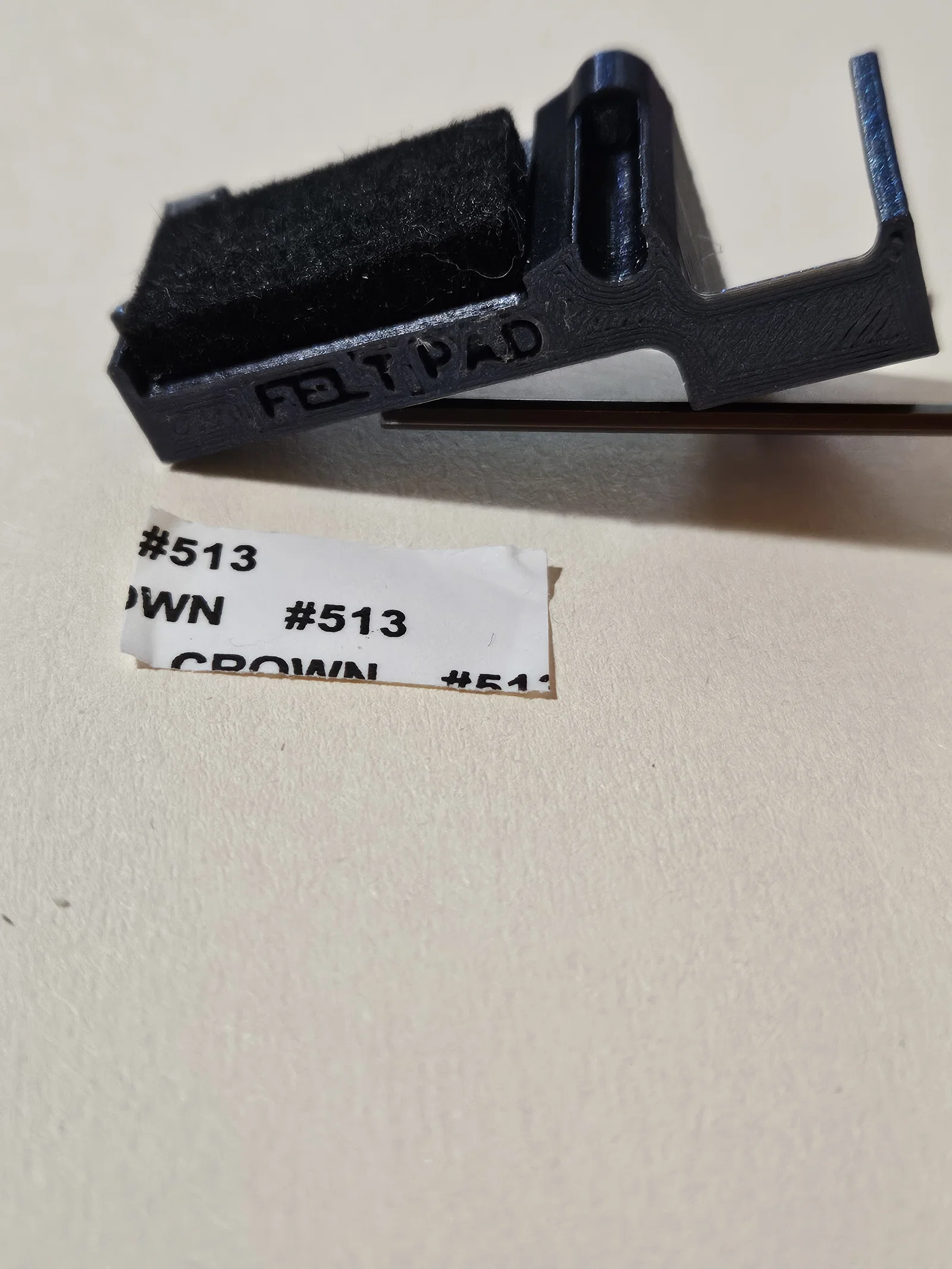

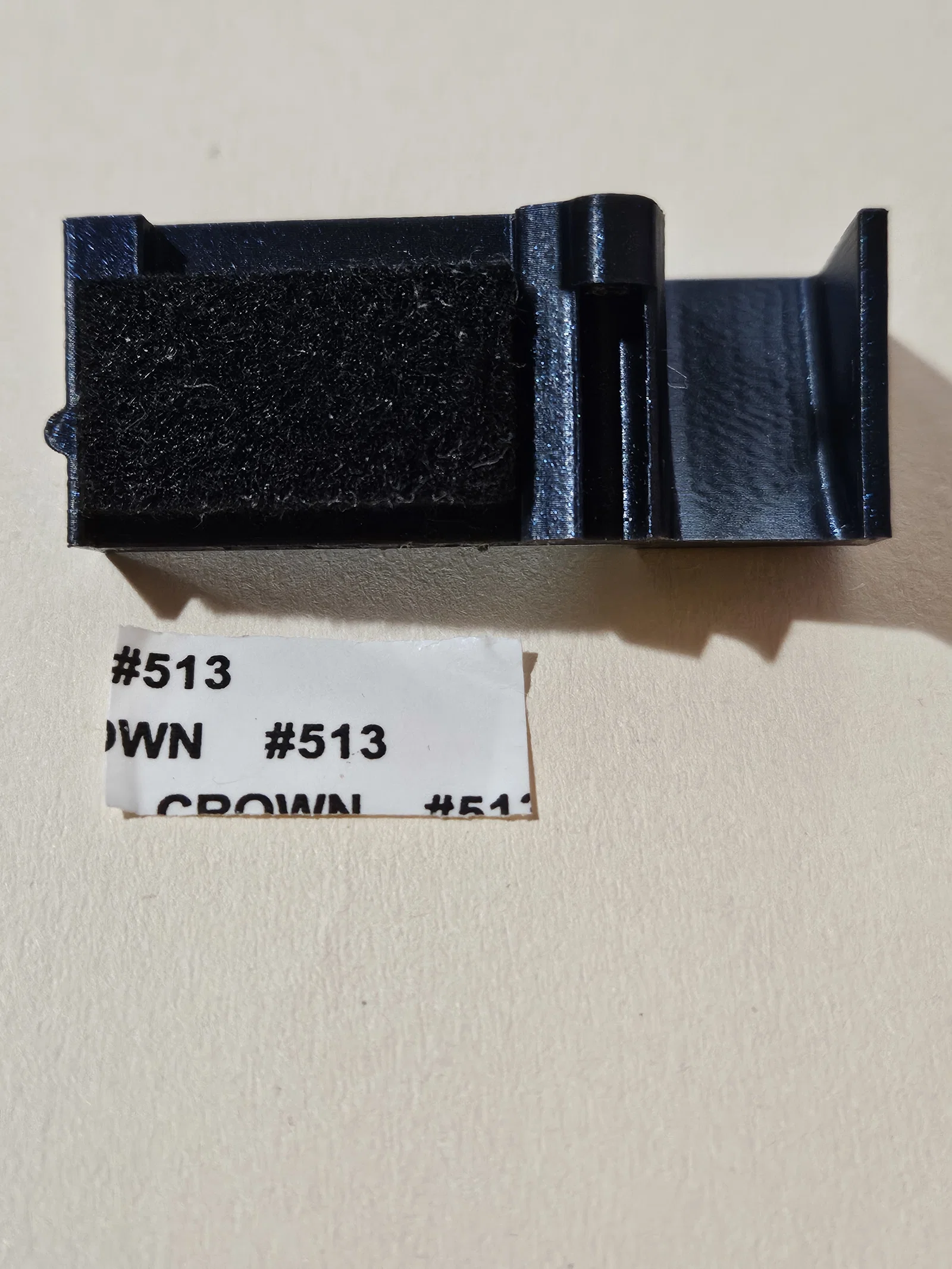

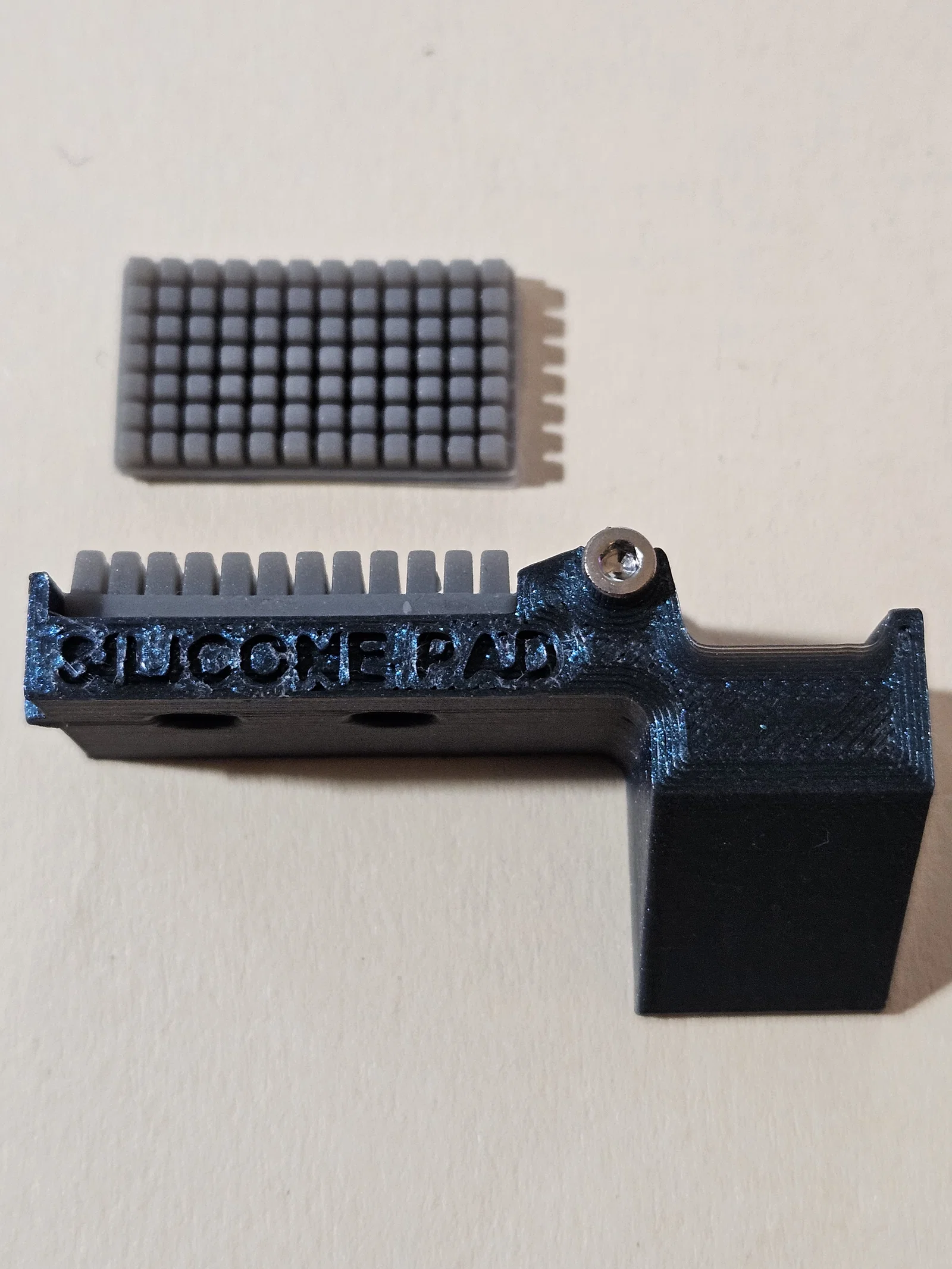

Bản mod này có hai tùy chọn, sử dụng miếng đệm silicone của Plus 4 hoặc miếng nỉ lau của Q1 Pro.

Lý do thực hiện bản mod:

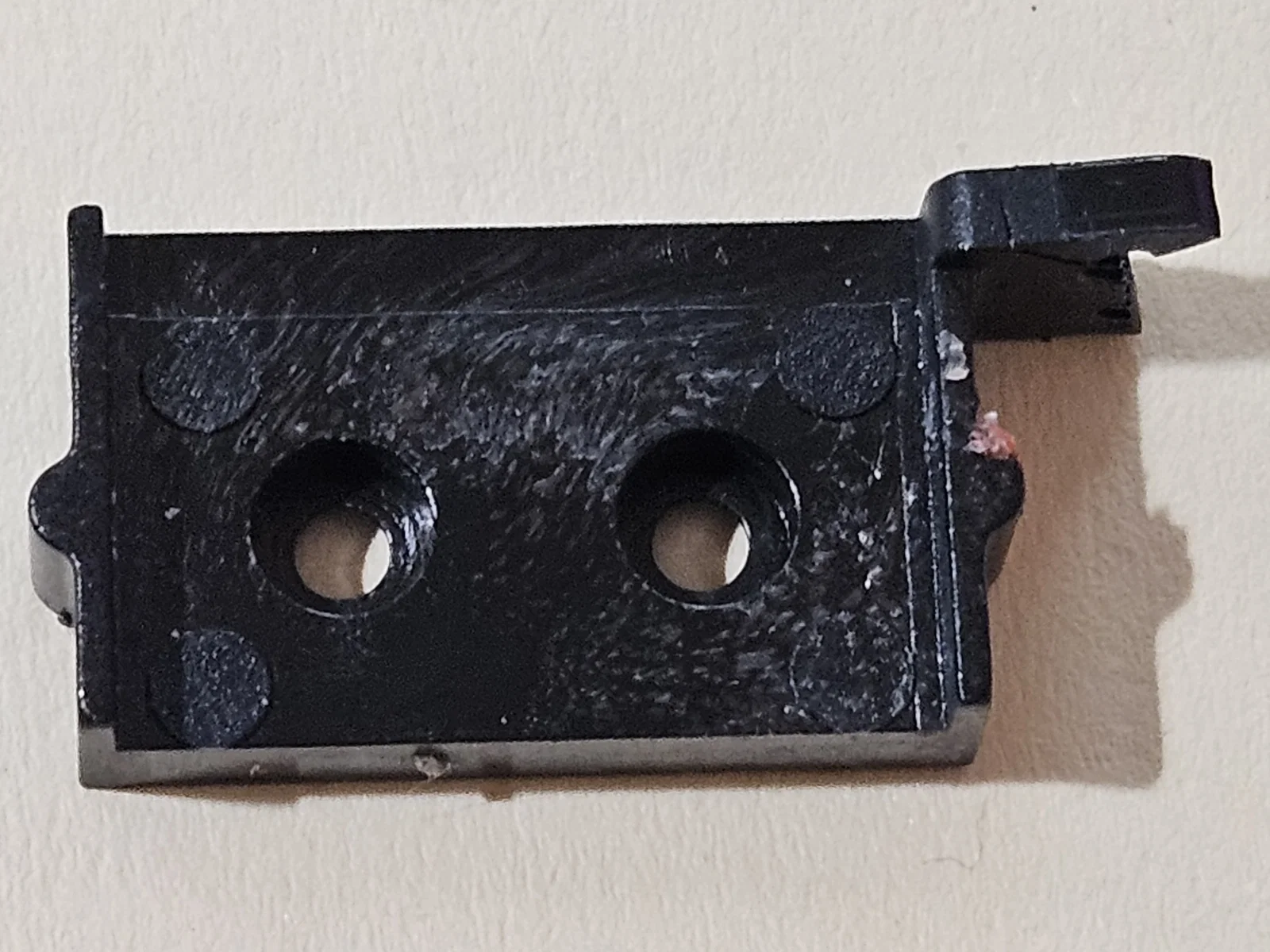

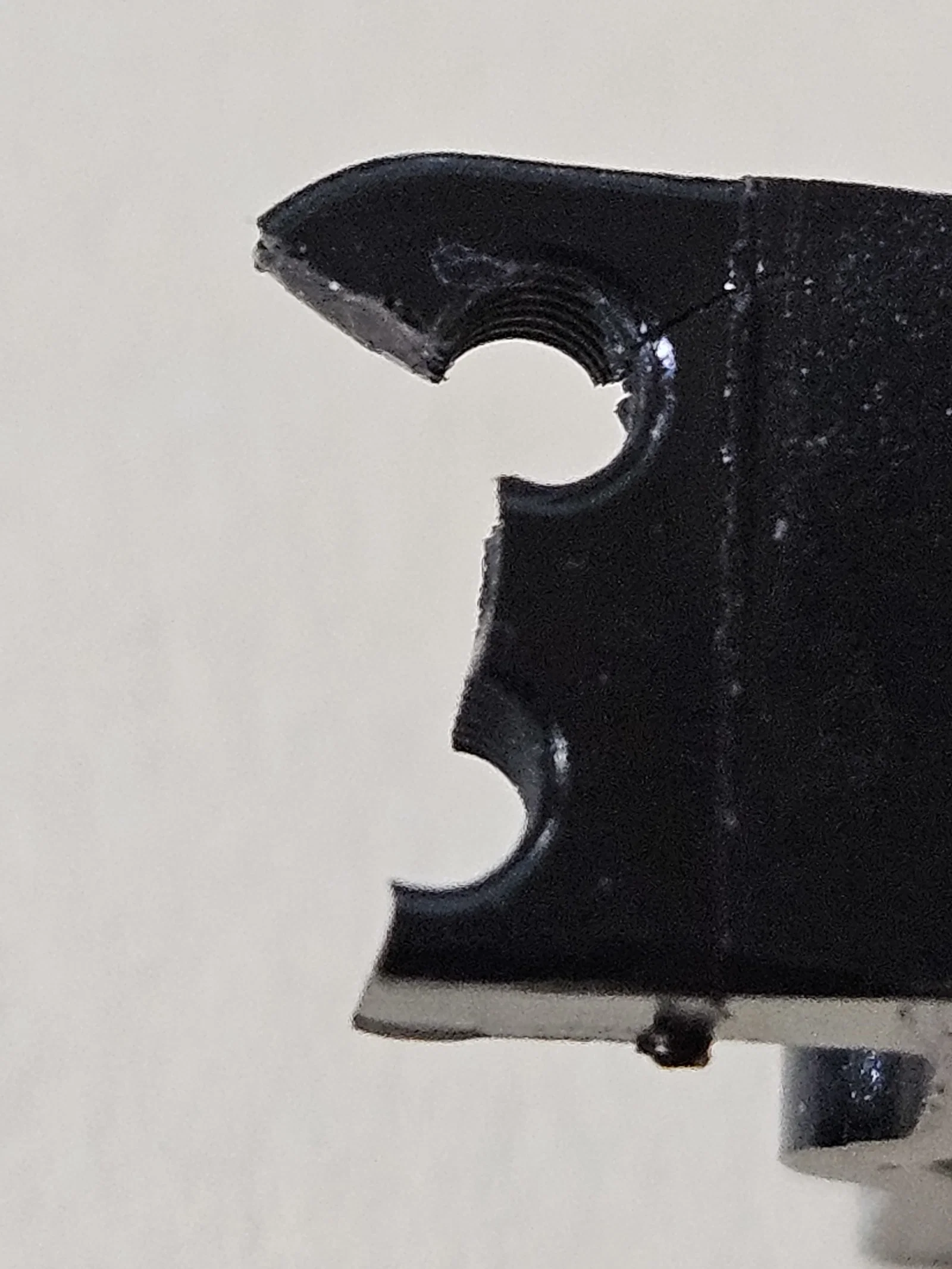

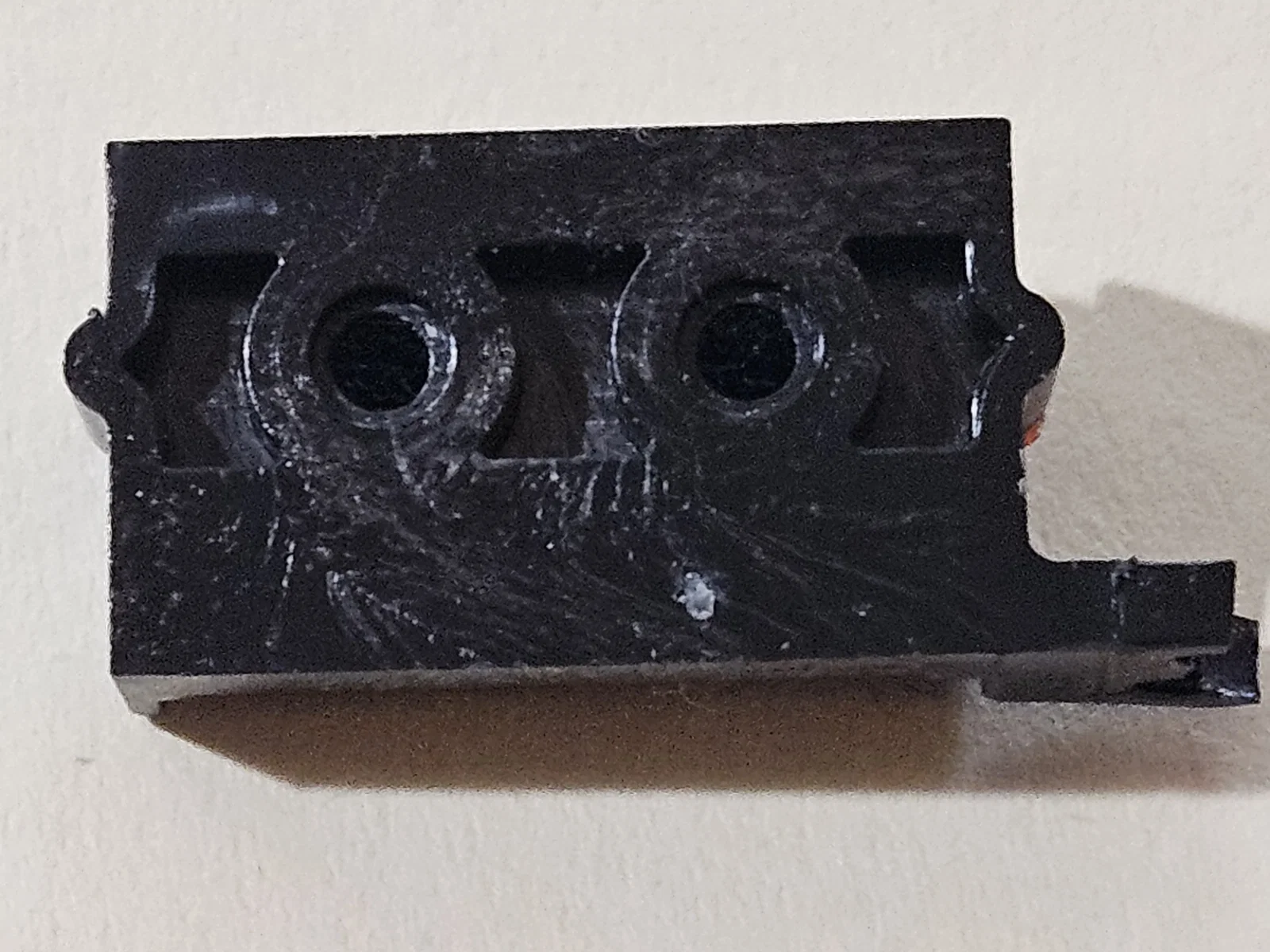

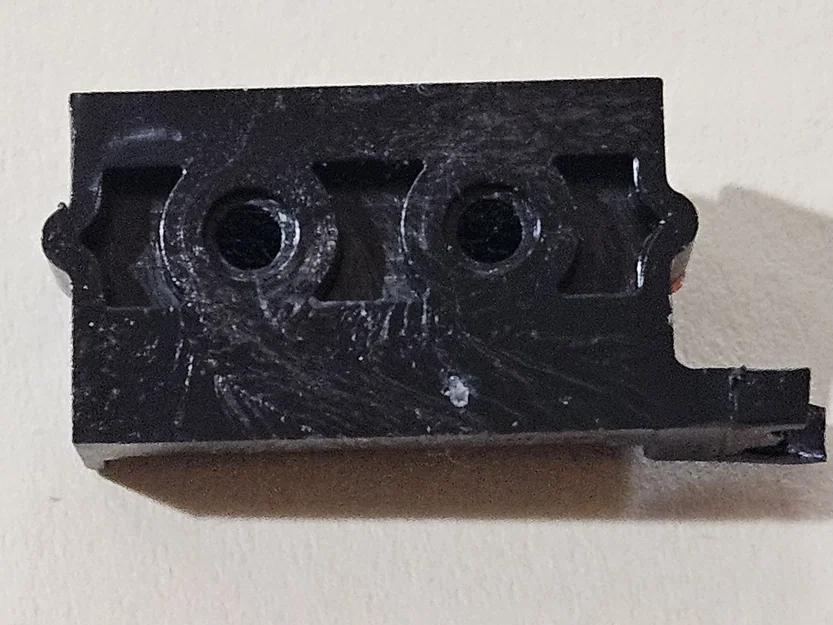

Thiết kế hiện tại của hệ thống lau vòi phun trên Q1 Pro cần phải chắc chắn hơn. Lượng vật liệu và độ ăn khớp của ren không đủ để chịu được cường độ sử dụng lâu dài. Khi sử dụng buồng in nhiệt độ cao, lực căng ren kết hợp với độ võng do vòi phun tạo ra sẽ dồn vào các ren nhựa. Theo thời gian, phần này sẽ bị mỏi và gãy. Việc thử nghiệm gia nhiệt buồng in lâu dài lẽ ra đã phát hiện ra lỗi này.

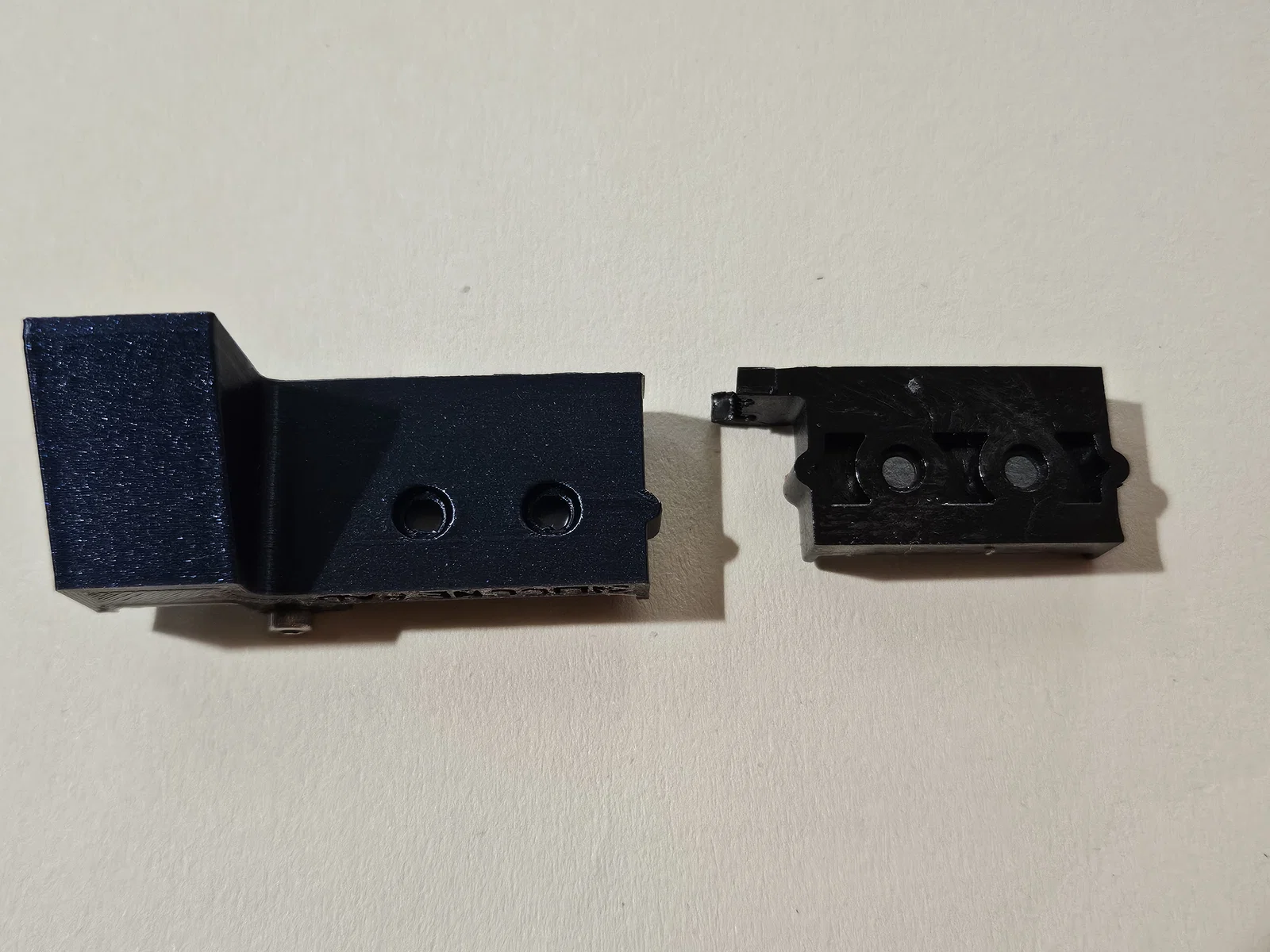

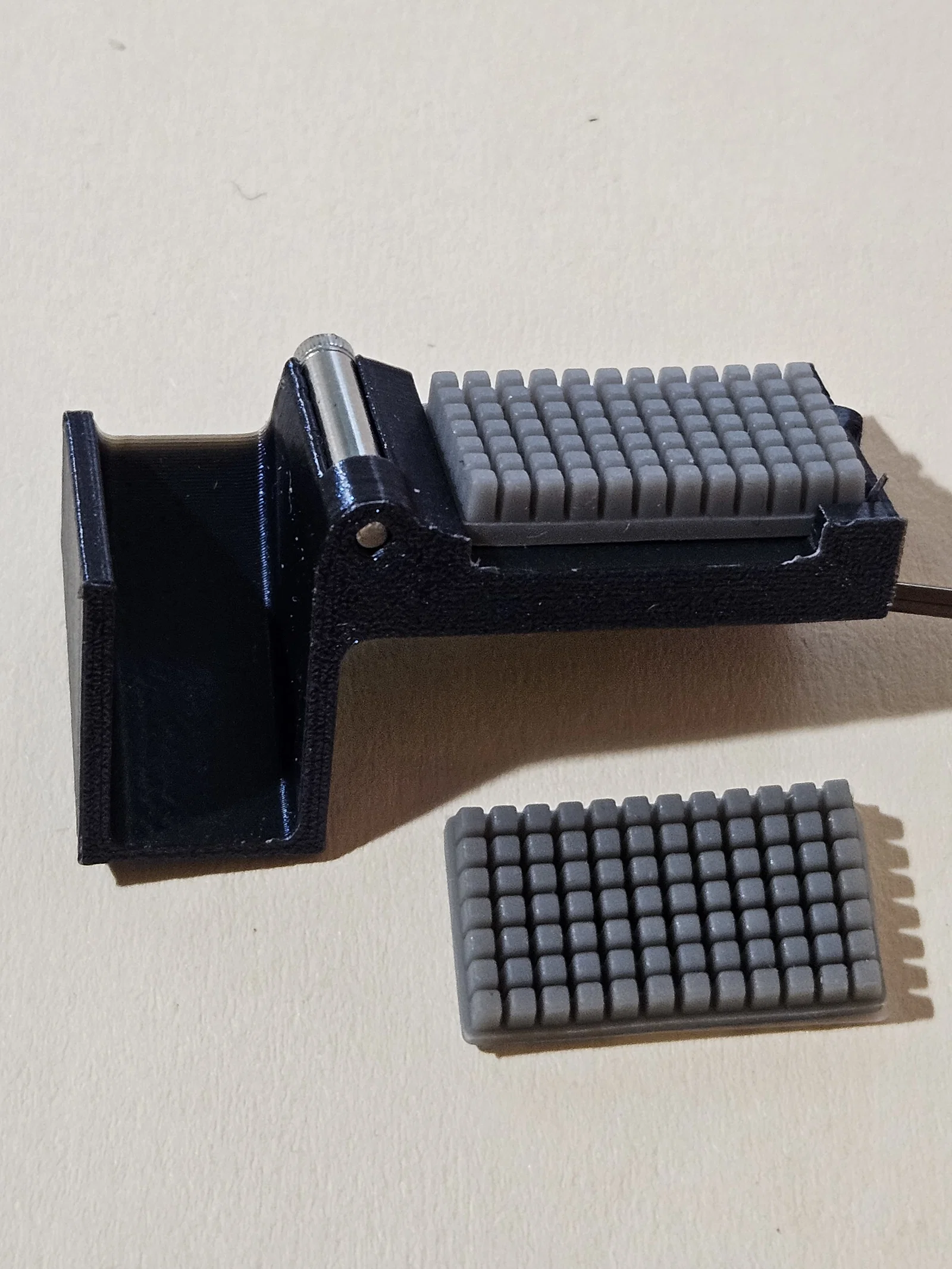

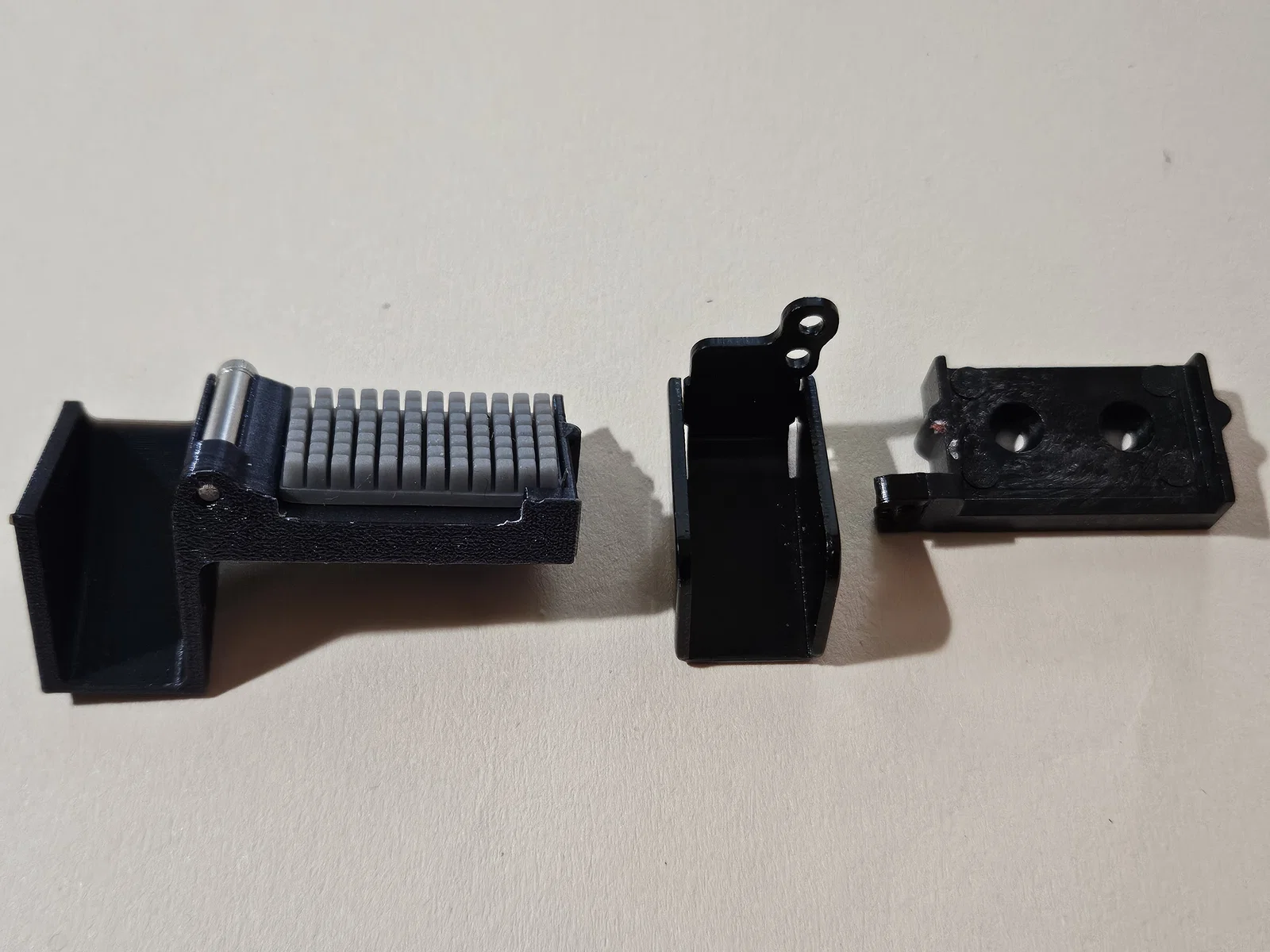

Bản mod này hy vọng sẽ giải quyết được vấn đề bằng cách kết hợp đế đệm và máng dẫn vào một linh kiện duy nhất, đồng thời bao bọc con lăn bên trong lớp vỏ để hấp thụ lực tác động và giảm ứng suất lên ren.

Hơn nữa, việc sử dụng con ốc và con lăn thứ hai dường như chỉ đóng vai trò là điểm gắn kết phụ chứ không phải là con lăn đối ứng.

Bản mod cũng loại bỏ nhu cầu sử dụng (1) con lăn, (1) ốc M2.5 & máng dẫn kim loại. Nó tận dụng lại các ốc M3, đai ốc M3 nylok và lò xo sẵn có.

Gợi ý in ấn:

Hãy in ở độ cao lớp in 0.16mm hoặc mỏng hơn. Các đường ren đã được thiết kế sẵn trong mô hình để giảm ứng suất do ốc vít gây ra. Độ cao lớp in mịn hoặc siêu mịn sẽ cho ra các đường ren sạch đẹp hơn.

Linh kiện cần mua:

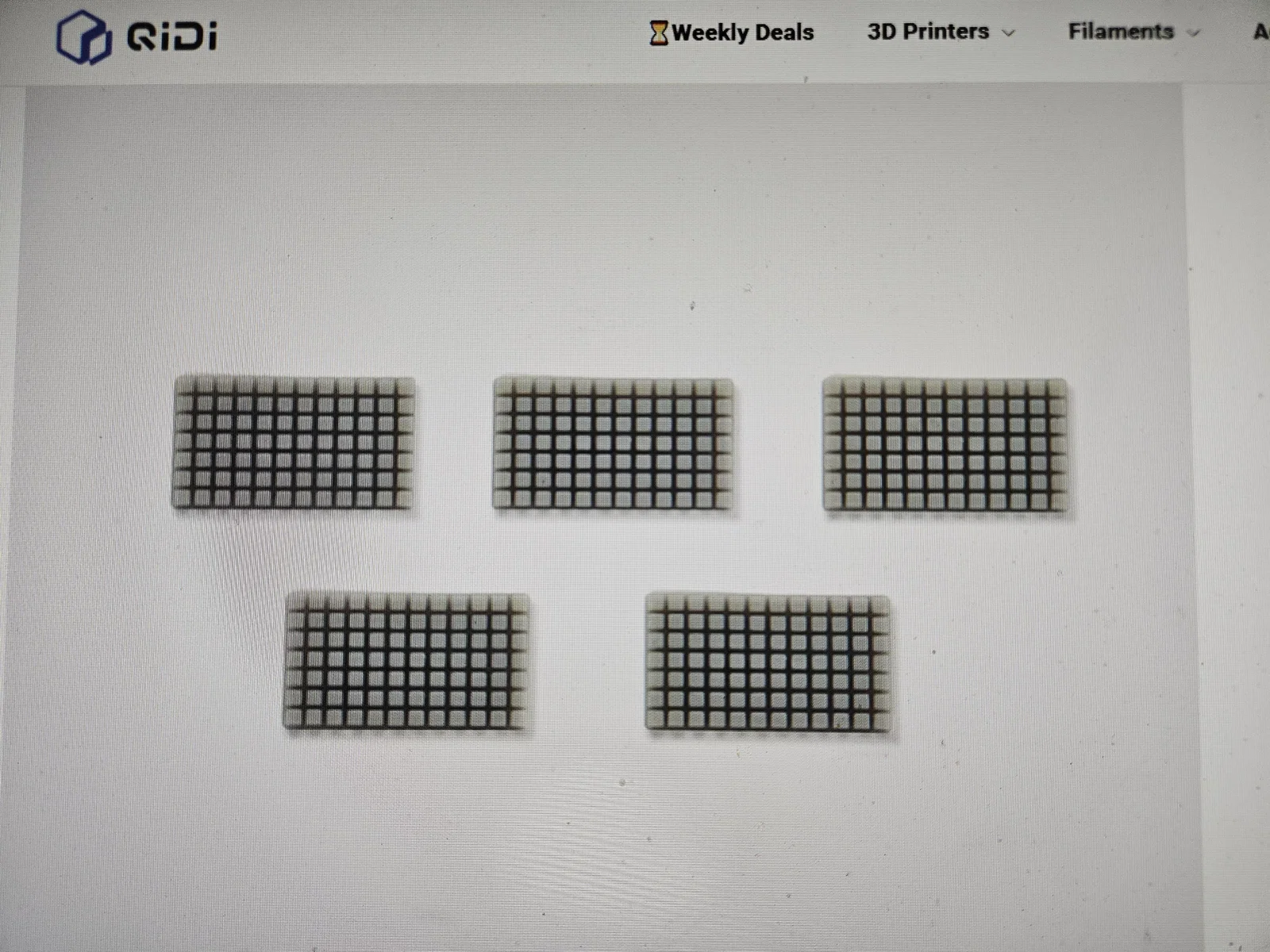

Vỏ silicone lau vòi Plus4, Miếng nỉ lau vòi Q1-Pro

Những gì bao gồm trong bản tải xuống:

File .stl & .step (Có thể cung cấp file Solidworks nếu bạn cần).

File .3mf & gcode cho phần mềm Qidi Slicer để in cả hai tùy chọn.

Tài liệu PDF hướng dẫn kèm hình ảnh và ảnh chụp màn hình.

Các loại nhựa gợi ý: ABS, ASA, Nylon, Polycarbonate.

**PETG (Chỉ dùng nếu bạn không có ý định in bằng buồng nhiệt.)

Công cụ & vật liệu cần thiết:

Bộ cờ lê lục giác cho ốc đầu trụ M3 & M2.5.

RẤT KHUYÊN DÙNG: Đầu vặn và tay cầm cho đai ốc M3. Một tấm bìa cứng đủ lớn để che hầu hết chiều rộng của buồng in.

Tùy chọn: Keo chịu nhiệt cao như JB Weld hoặc keo epoxy 2 thành phần.
