Phễu Parametric Đa Năng Dành Cho Xe Hơi và Nhiều Mục Đích Khác
Mẫu phễu tùy chỉnh hoàn toàn (parametric) cho xe hơi hoặc ứng dụng gia đình. Dễ dàng thay đổi kích thước qua OpenSCAD để khớp hoàn hảo với miệng bình hoặc vòi rót. Thiết kế tiện lợi, in ổn định với nhựa PLA.
Mô tả

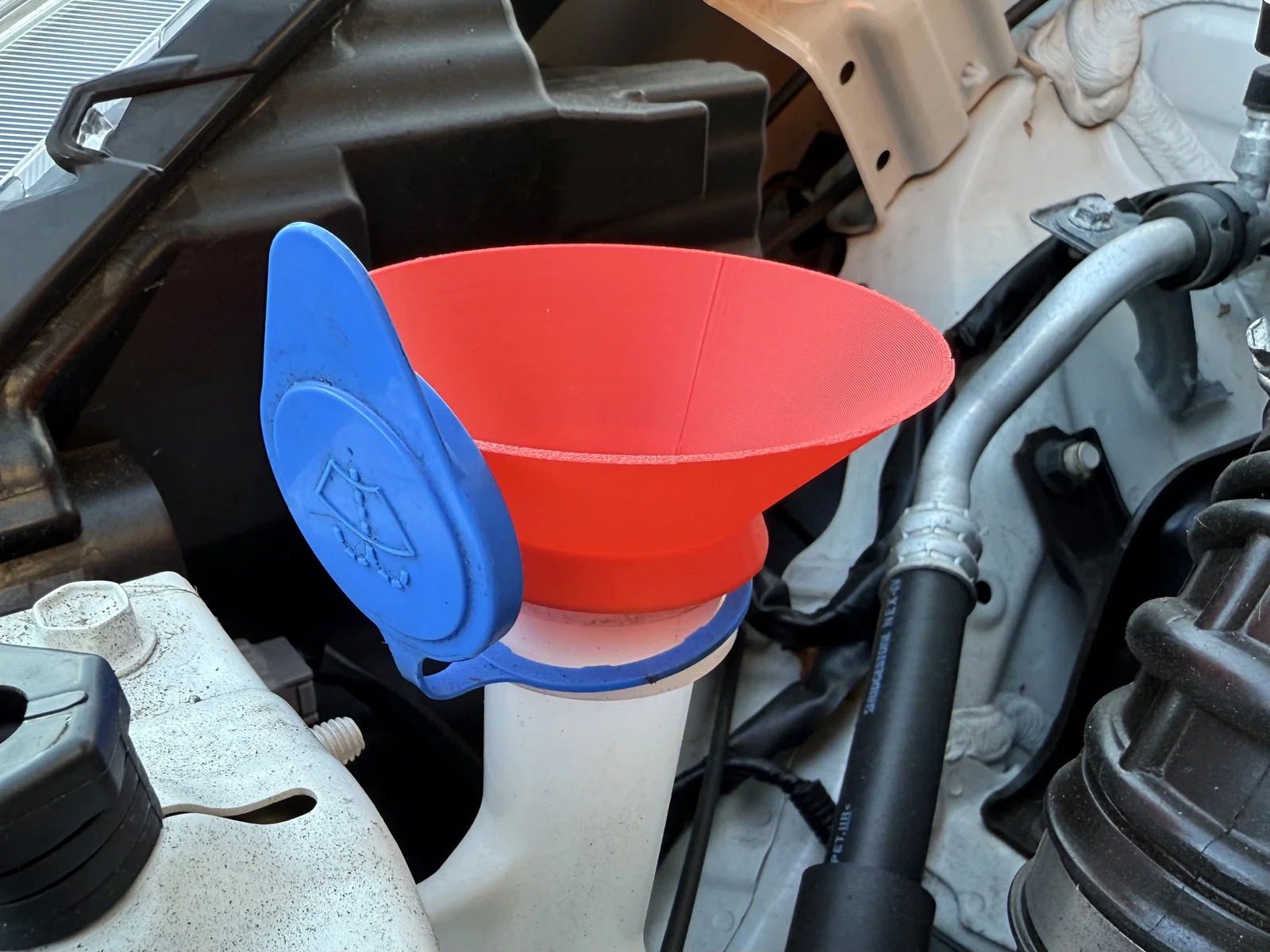

Đây là mẫu phễu tùy chỉnh hoàn toàn (parametric) dùng cho xe hơi, nhưng bạn cũng có thể dùng cho nhiều mục đích khác (như đổ muối máy rửa bát, chiết rót vào bình, v.v.). Tôi thiết kế cái này vì không tìm được chiếc phễu nào vừa ý để châm nước rửa kính cho xe của mình (Suzuki Swift 2018). Vì nó được thiết kế dạng parametric, bạn có thể dễ dàng thay đổi thông số để in cho các ứng dụng khác.
Phễu có phần gờ giúp đặt cố định trên miệng bình hoặc vòi rót. Nếu bạn đo đạc kỹ miệng bình bằng thước kẹp (calipers), bạn có thể in ra chiếc phễu vừa vặn một cách chính xác.
Nếu muốn chỉnh sửa các thông số trong OpenSCAD, bạn sẽ cần cài đặt thư viện BOSL2.

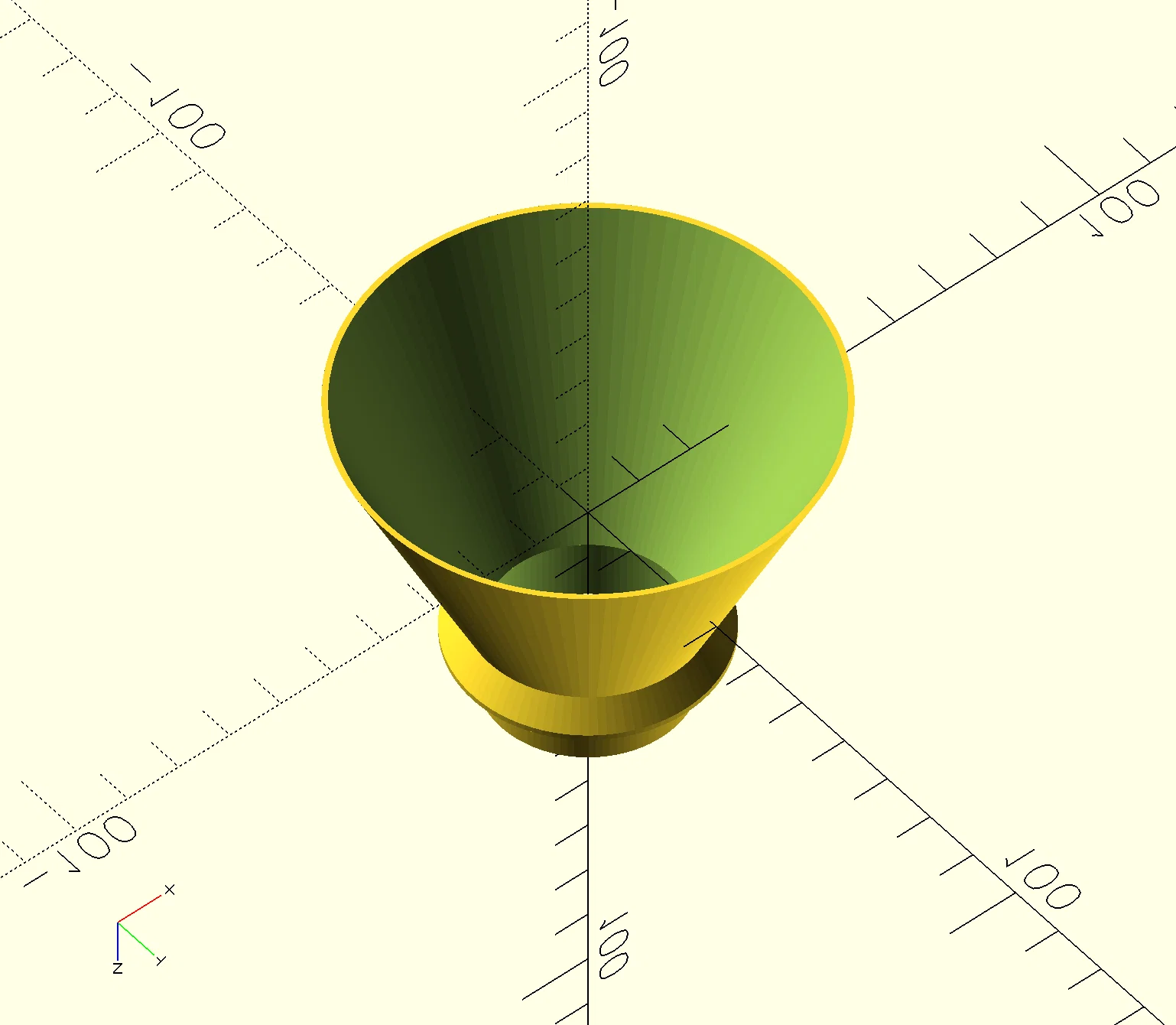

Các thông số (Parameters)
File STL đi kèm được tạo bằng các thông số mặc định liệt kê bên dưới.
| Thông số | Giải thích | Giá trị mặc định (trong file STL) |
|---|---|---|
| $fn | Số đoạn thẳng tạo nên đường tròn - tăng lên để hình tròn mượt hơn nhưng sẽ làm tăng thời gian render và dung lượng file STL. | 80 |
| funnel_height | Chiều cao của phễu (mm) | 50 |
| funnel_top_diam | Đường kính miệng phễu (mm) | 80 |
| pipe_diam | Đường kính ngoài của ống phễu (mm) | 34 |
| funnel_rest_diam | Đường kính gờ/vành phễu (mm) | 50 |
| funnel_thickness | Độ dày vật liệu (mm) - in 1mm thì máy tôi vẫn ổn, nhưng bạn có thể tăng lên nếu muốn cứng cáp hơn. | 1 |
| inner_depth | Độ sâu của phần gờ cắm vào miệng bình. | 10 |
Hướng dẫn in
Trên máy in của tôi (Creality K1C), phễu in rất tốt bằng nhựa PLA thông thường với phần miệng phễu đặt úp xuống bàn in. Tôi khuyên bạn nên dùng thêm chế độ brim để đảm bảo phễu bám chắc vào bàn in, nhất là khi in với độ dày mỏng.
