Bộ hũ đựng linh kiện (Chế độ Vase Mode siêu tốc)
Bộ hũ đựng linh kiện nhỏ gọn, in cực nhanh bằng chế độ Vase Mode. Thiết kế có nắp vặn ren chắc chắn, nhiều kích thước phù hợp để sắp xếp ốc vít và linh kiện SMT.
Mô tả

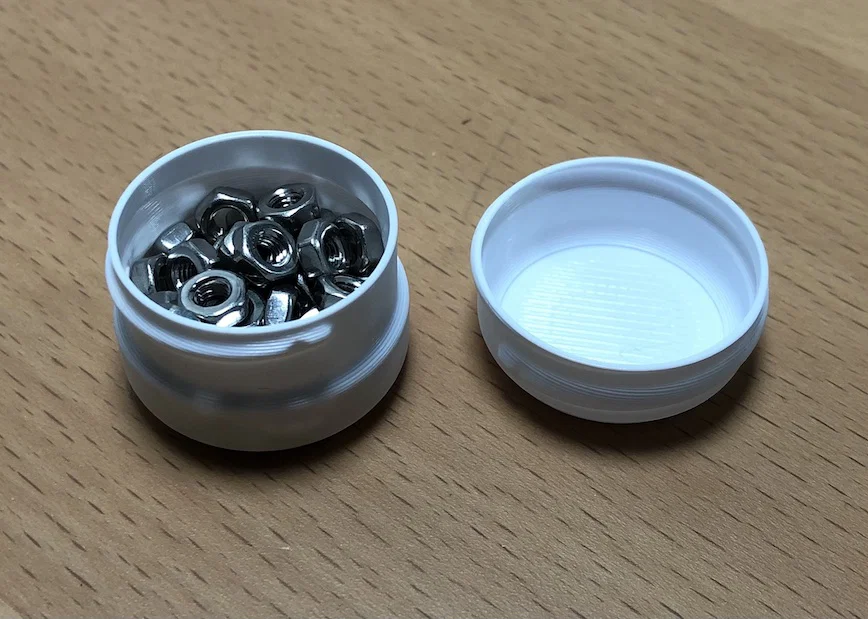

Mình cần mấy cái hũ nhỏ để đựng linh kiện SMT nên đã tự thiết kế bộ này. Hũ cũng rất tiện để đựng ốc vít hoặc các linh kiện nhỏ khác. Thành hũ mỏng (0.5mm) nhưng đủ chắc chắn cho các nhu cầu nhẹ nhàng.
Nhờ sử dụng chế độ Spiral Vase Mode (chế độ in bình hoa), thời gian in rất nhanh và tiết kiệm nhựa. Nắp hũ vặn vào với ren xoắn chỉ cần xoay 3/4 vòng. Dung sai được làm lỏng một chút để bù trừ cho độ sai lệch của máy in. Trên ren có một nấc chặn giúp giữ nắp cố định, không sợ bị lỏng ra.

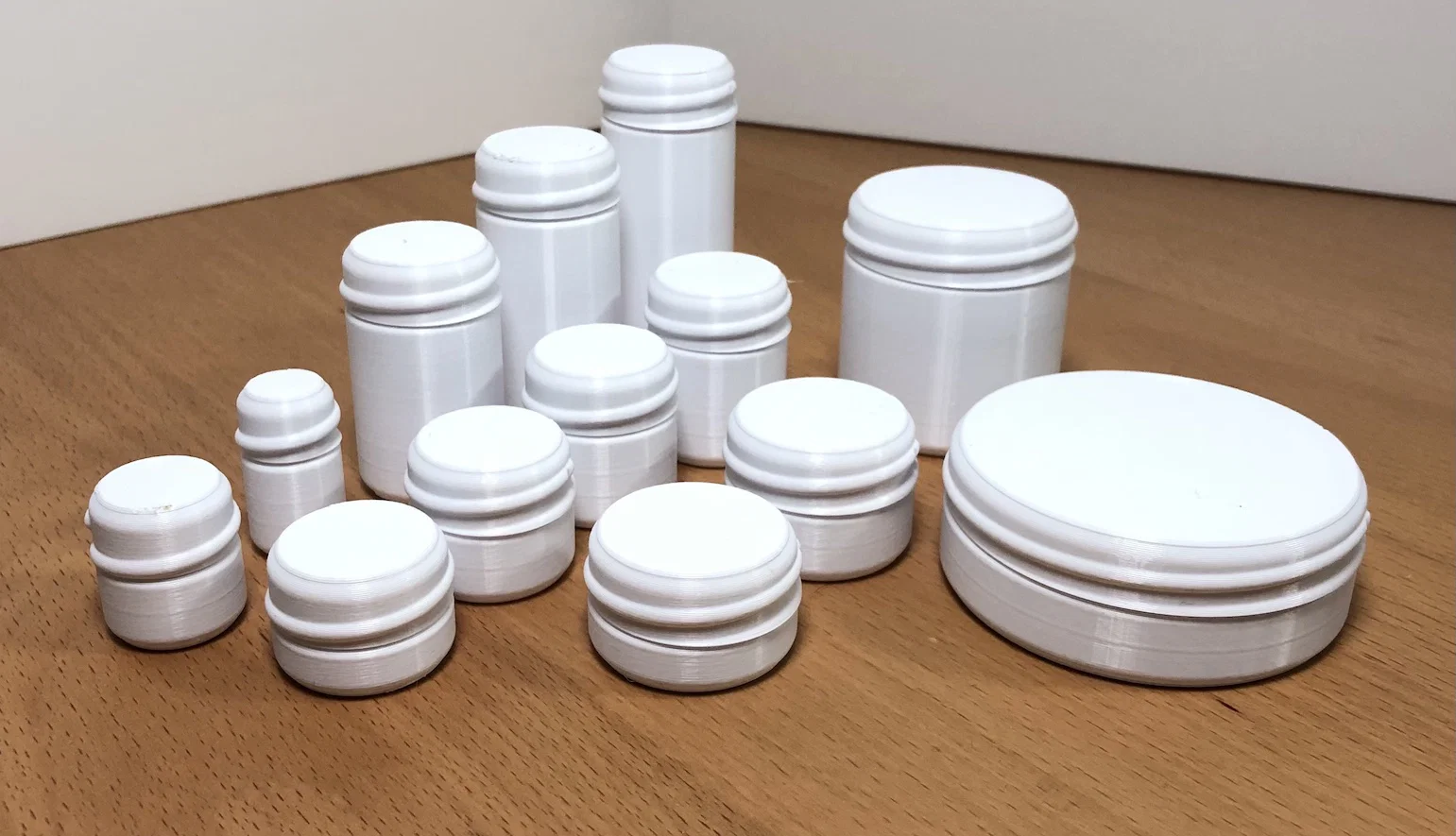

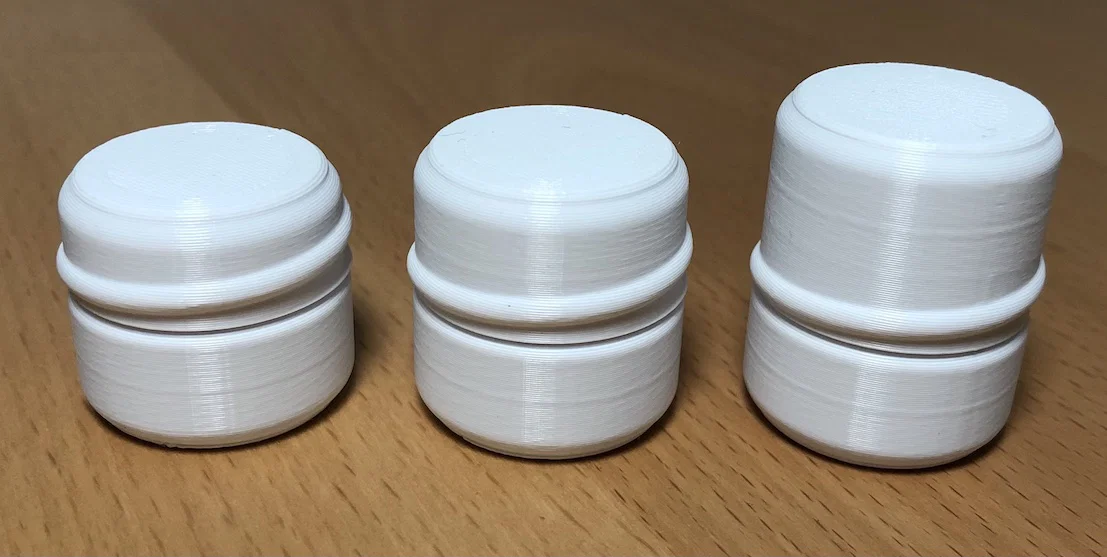

Kích thước hũ dựa trên đường kính ngoài và chiều cao. Riêng phần nắp, mình có 3 tùy chọn chiều cao: thấp (2mm), trung bình (5mm) và cao (10mm). Các file đính kèm là những kích thước mình thấy hữu dụng nhất. Nếu các bạn cần thêm kích thước khác thì cứ yêu cầu nhé, mình sẽ bổ sung thêm.
Kích thước Hũ
| Chiều cao \ Đường kính | 15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 60mm |
|---|---|---|---|---|---|---|---|
| 16mm | ✅ | ✅ | ✅ | ||||
| 20mm | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | |
| 25mm | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| 30mm | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | |
| 40mm | ✅ | ✅ | ✅ | ✅ | |||
| 50mm | ✅ | ✅ | ✅ | ||||
| 60mm | ✅ |
Kích thước Nắp
| Chiều cao \ Đường kính | 15mm | 20mm | 25mm | 30mm | 40mm | 50mm | 60mm |
|---|---|---|---|---|---|---|---|
| 2mm | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ | ✅ |
| 5mm | ✅ | ✅ | |||||
| 10mm | ✅ | ✅ |
Khay đựng
Bạn có thể tìm khay đựng cho các hũ này tại dự án:
Thiết lập in:
Mình test in bằng Cura 4.12.1 nhưng các phiên bản mới của Prusa Slicer vẫn hoạt động tốt.
- Chất liệu: PLA
- Đầu phun: 0.4mm
- Chiều cao lớp: 0.2mm
- Độ rộng đường in (Line Width): 0.5mm (Quan trọng)
- Perimeters (Vách): 1
- Infill: Không
- Supports: Không
- Bám dính bàn: Skirt
- Spiral Vase: Bật (trong Prusa Slicer)
- Spiralize Outer Contour: Bật (trong Cura)
- Smooth Spiralized Contours: Tắt (trong Cura - lỗi)
- Hướng in: Đáy hũ úp xuống bàn, mặt trên của nắp úp xuống bàn
In nhiều chi tiết cùng lúc:
Khác với in thường, chế độ Vase Mode chỉ in được từng món một. Để in nhiều cái cùng lúc, bạn dùng tính năng in tuần tự (Sequential Printing).
- Cura: Chọn Print Sequence thành One at a Time.
- Prusa Slicer: Bật Complete Individual Objects trong mục Output Options.
Nắp rót linh kiện (Thử nghiệm):
Thiết kế này giúp rót linh kiện ra ngoài dễ dàng. Hiện mình chỉ làm cho hũ 25mm. In ở chế độ Vase Mode nhưng không có lớp đáy (rỗng hoàn toàn).
Nắp bóc băng keo linh kiện (Thử nghiệm):
Giúp bóc linh kiện SMD trực tiếp từ cuộn băng keo vào hũ mà không sợ rơi vãi.
Lưu ý: Nắp này không in bằng Vase Mode. Nên dùng 8 lớp vách (perimeters) để thay thế infill. Đặt mặt trên của nắp xuống bàn in.
