Kính Ergoglasses V3 Ergonomic cho tiệc tùng (kèm mẫu 2025)

Chào mọi người :)

Tôi đã từng in vài loại kính để dự tiệc trong năm nay. Tôi không ưng ý vì đeo không vừa, kính lỏng lẻo, hoặc đa phần là bị rơi rớt hay gãy rất nhanh.

Đó là lý do tôi tự ngồi thiết kế mẫu riêng cho mình. Mẫu này được tối ưu cho in FDM, không cần thêm linh kiện phụ hay phải gia công lại.

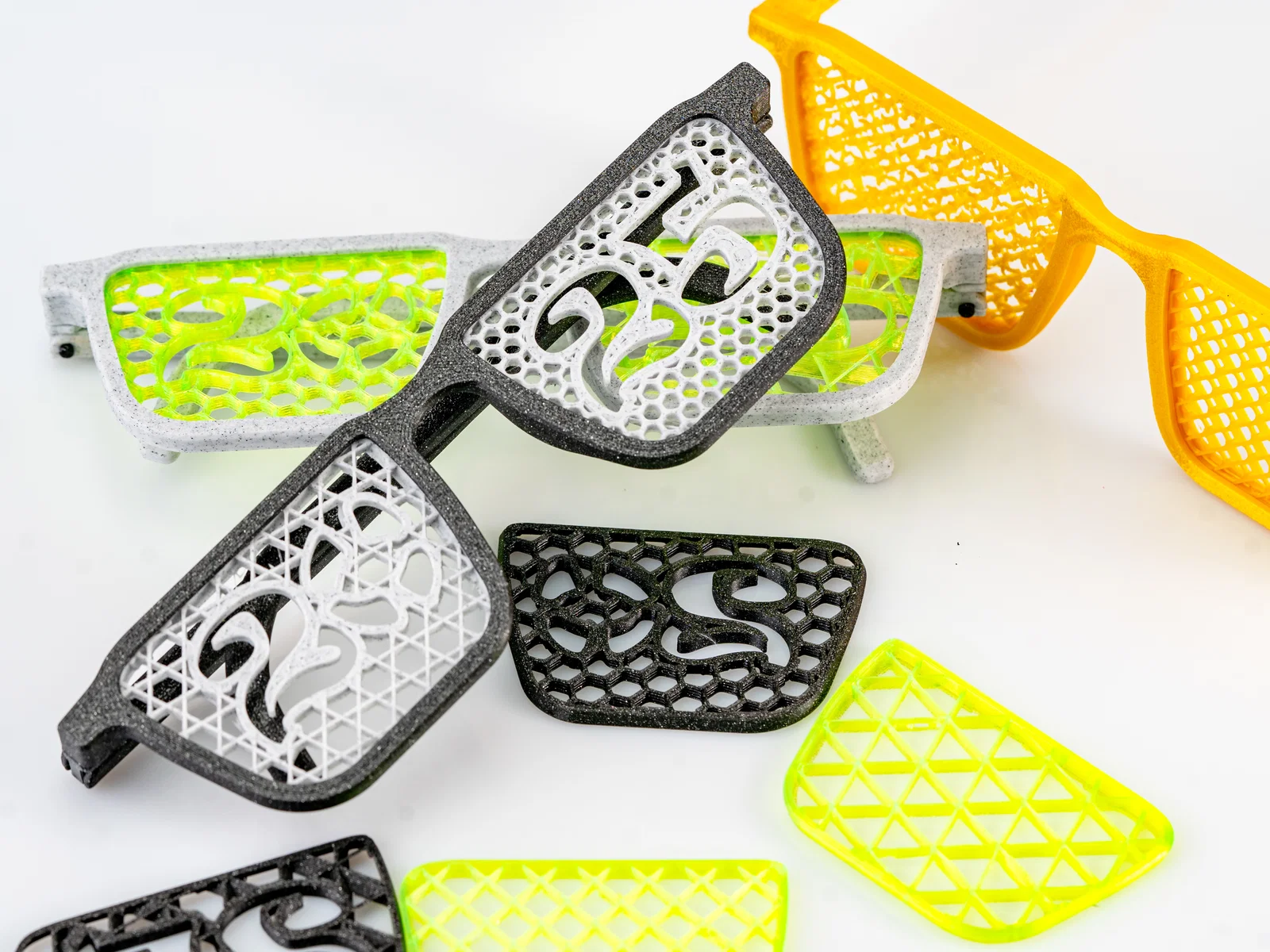

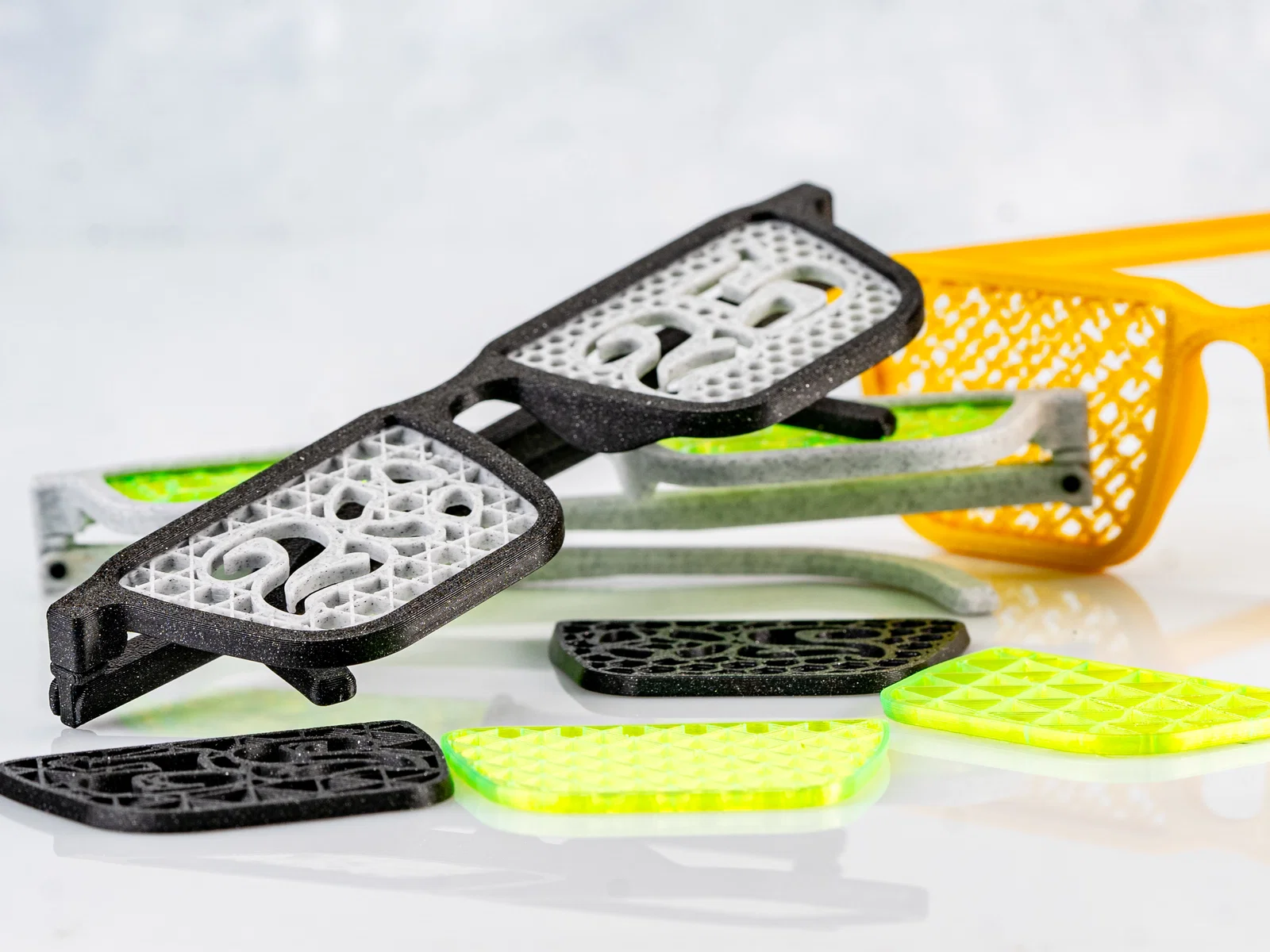

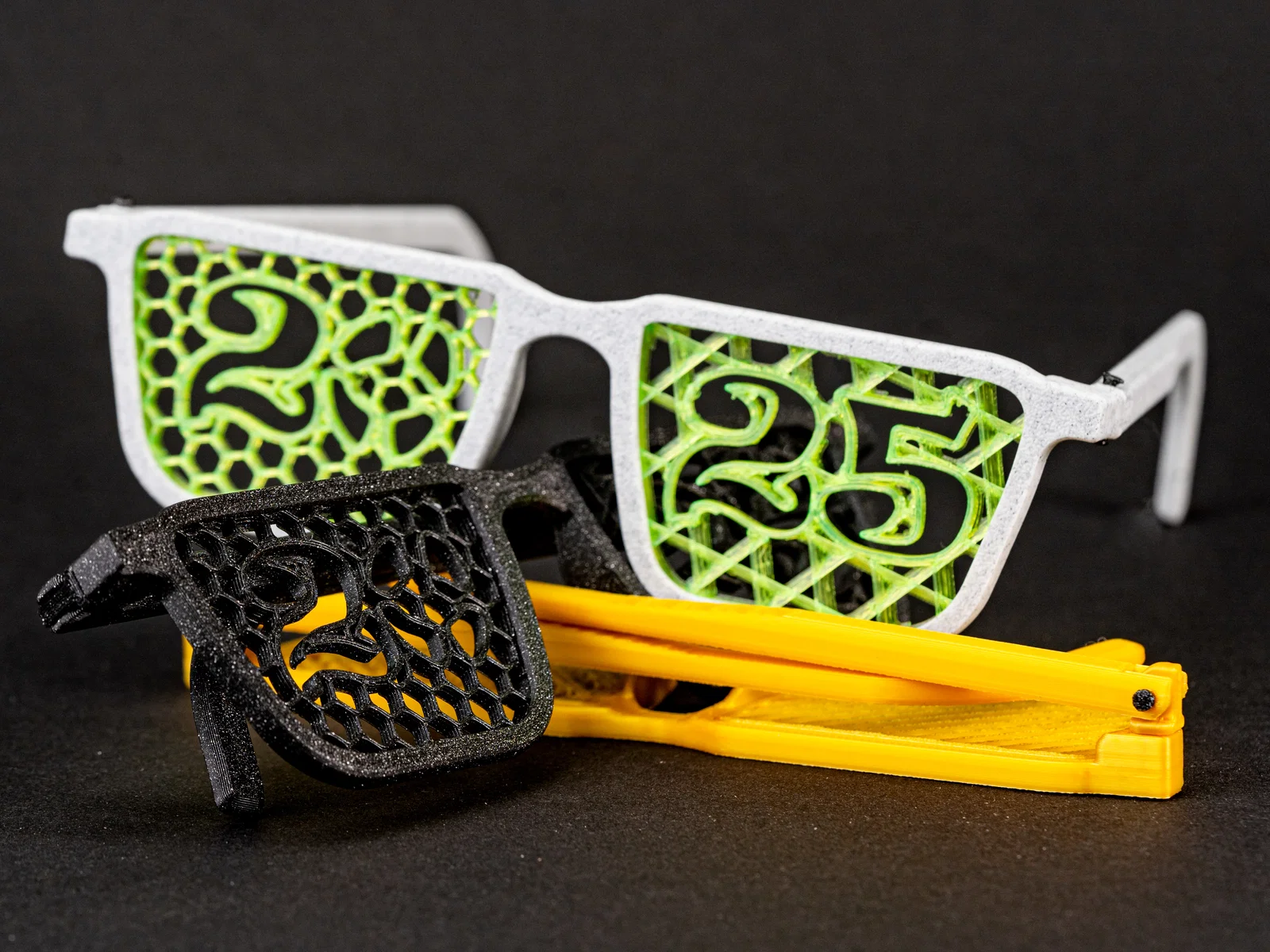

Tùy biến: Bạn có thể in phần tròng kính với kiểu infill tùy thích! Tôi khuyên đừng chọn họa tiết quá dày để còn nhìn thấy đường nhé :D Thường thì 15 - 20% là đủ rồi! Để chỉ hiển thị phần infill, bạn hãy cài đặt Top và Bottom Layers về 0!

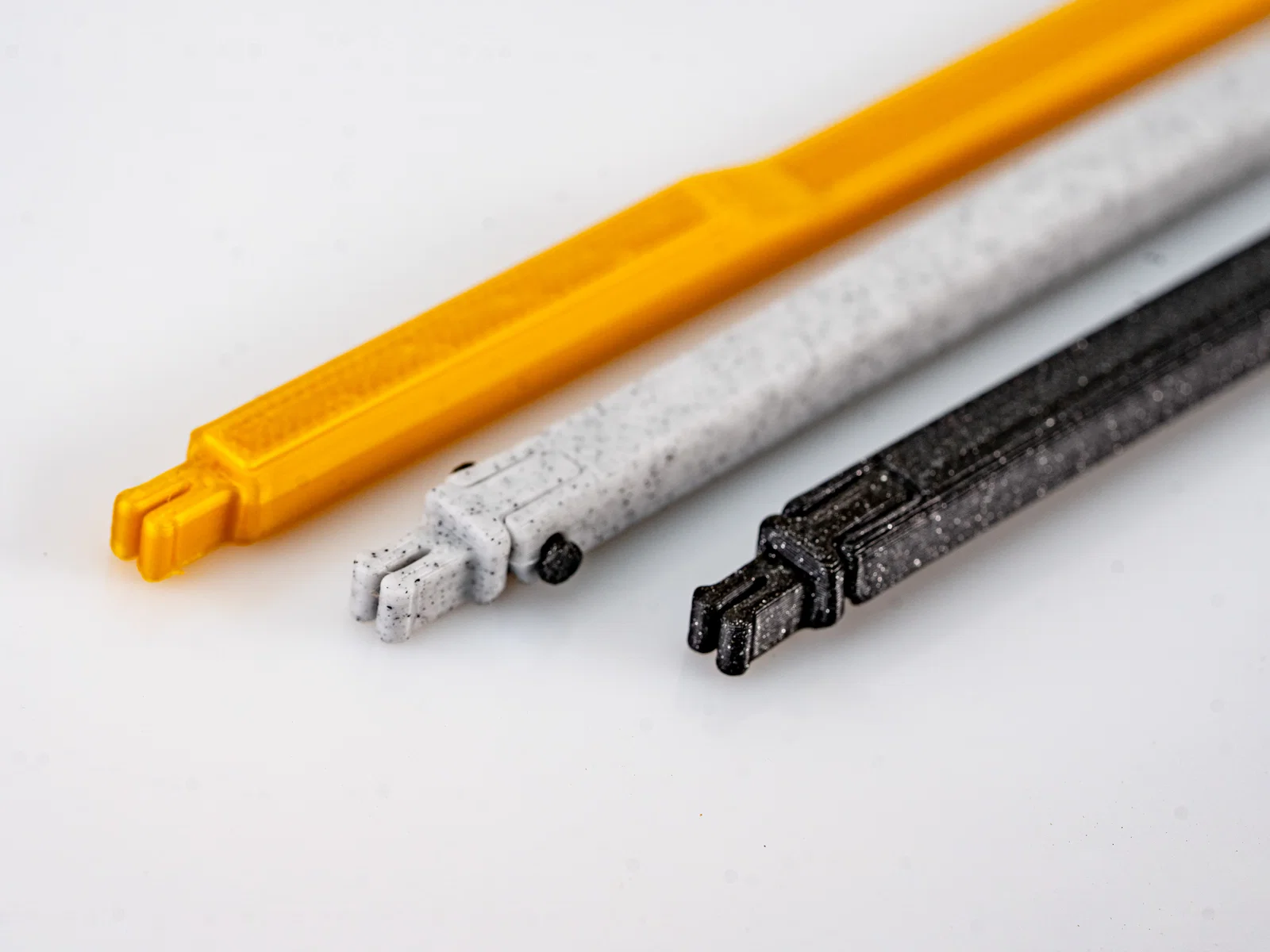

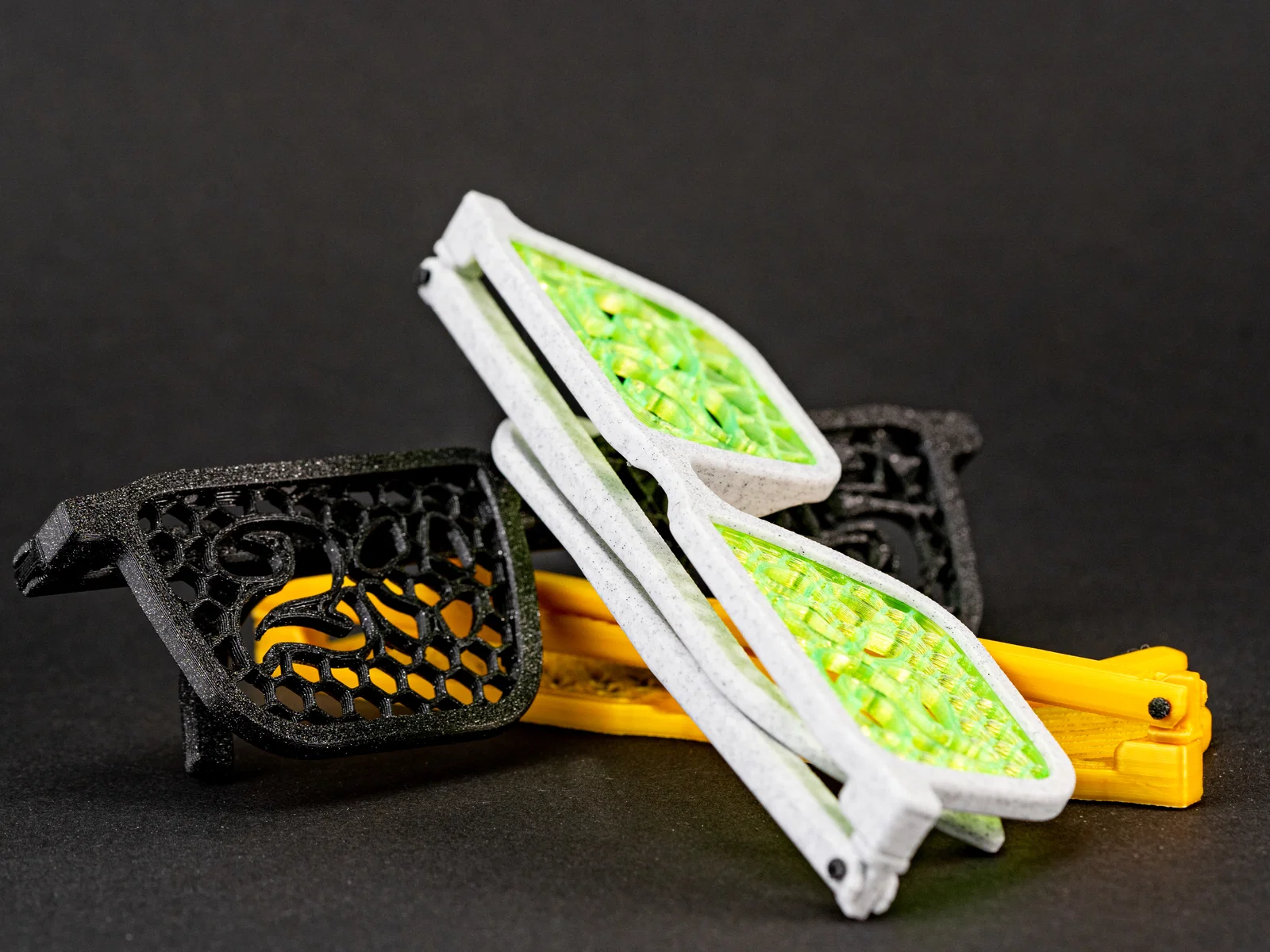

Gọng kính (Temples):

Phiên bản 0: Không bản lề.

Phiên bản này dành cho bạn nào không muốn kính bị cất đi hoặc bị vướng víu vào cổ áo :D Lợi ích là mọi người có thể chuyền tay nhau sử dụng thoải mái.

Phiên bản 1: Print in Place (In nguyên khối). Bạn chỉ cần in gọng và lắp vào như bình thường.

Việc lắp ráp sẽ dễ hơn nếu bạn bôi một chút dầu hỏa vào cơ cấu khớp nối. Khi nhấn vào, hãy gập gọng xuống để không gây áp lực trực tiếp lên trục in 3D.

Bạn có thể scale phiên bản này theo kính, nhưng lưu ý nếu scale nhỏ lại thì gọng có thể sẽ yếu đi.

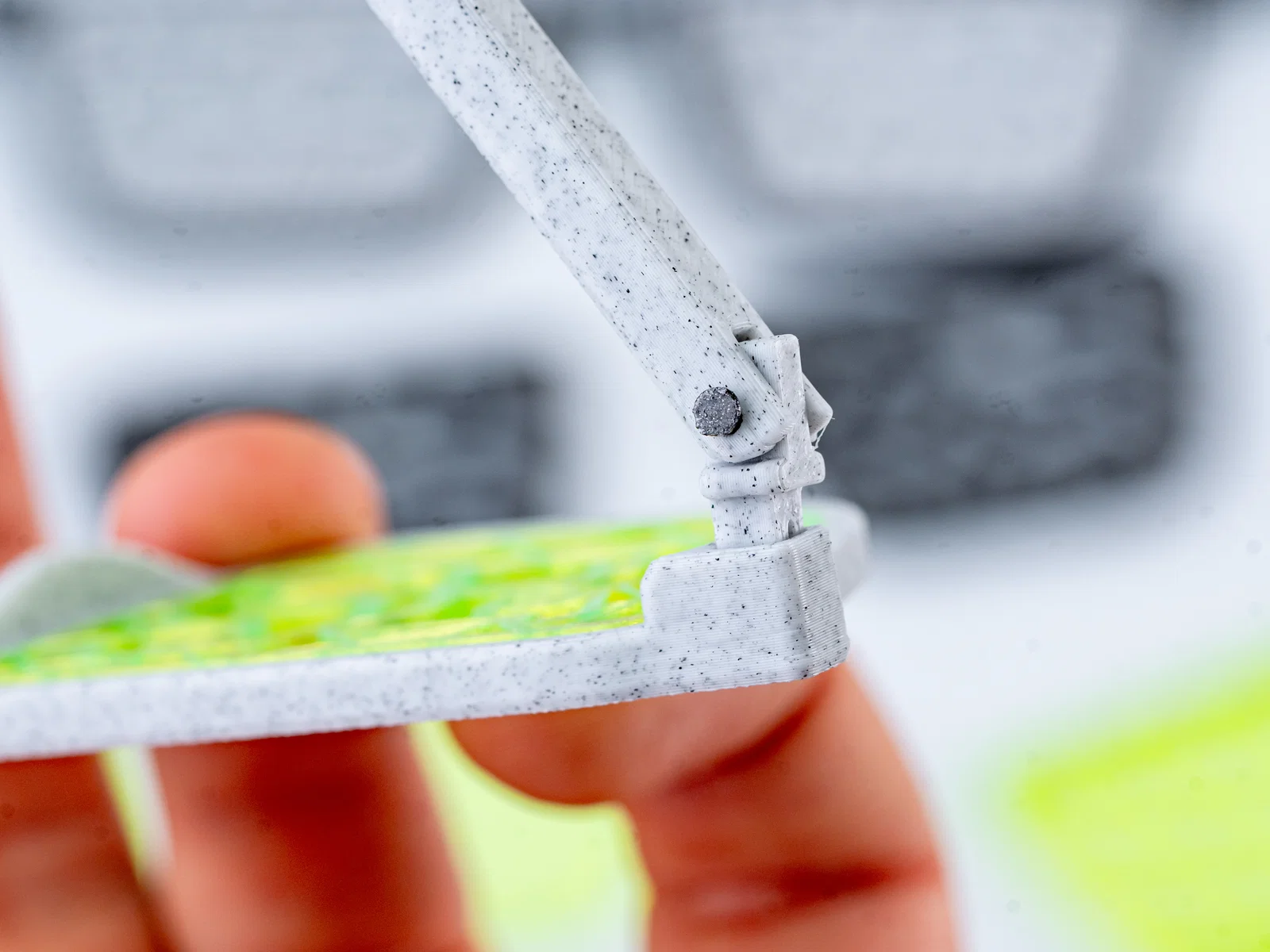

Phiên bản 2: Dùng chốt (Pin in place) :) Bạn chỉ cần lấy một đoạn dây nhựa filament 1.75 mm để làm trục.

1. Cắt khoảng 1-2 cm filament.
2. Hơ nóng một đầu rồi ấn vào bề mặt cứng (lạnh) để tạo đầu nấm.
3. Để nguội rồi luồn qua lỗ. (Nếu khó quá thì dùng khoan mở rộng lỗ hoặc dùng vật nặng đóng đoạn filament vào như đóng đinh.)
4. Cắt bớt phần dư sao cho chỉ còn thừa khoảng 1 mm.
5. Cẩn thận hơ nóng phần thừa đó và dùng vật cứng, lạnh (như dao phết bơ) để ép thành đầu nấm thứ hai.

Bạn có thể làm việc này trước hoặc sau khi lắp khớp vào khung chính.

Khả năng tùy chỉnh kích thước (Scalability): Bạn có thể scale kính để đeo vừa vặn hơn! Nhưng lưu ý khả năng này bị giới hạn bởi độ chính xác của máy in và kích thước đầu phun.

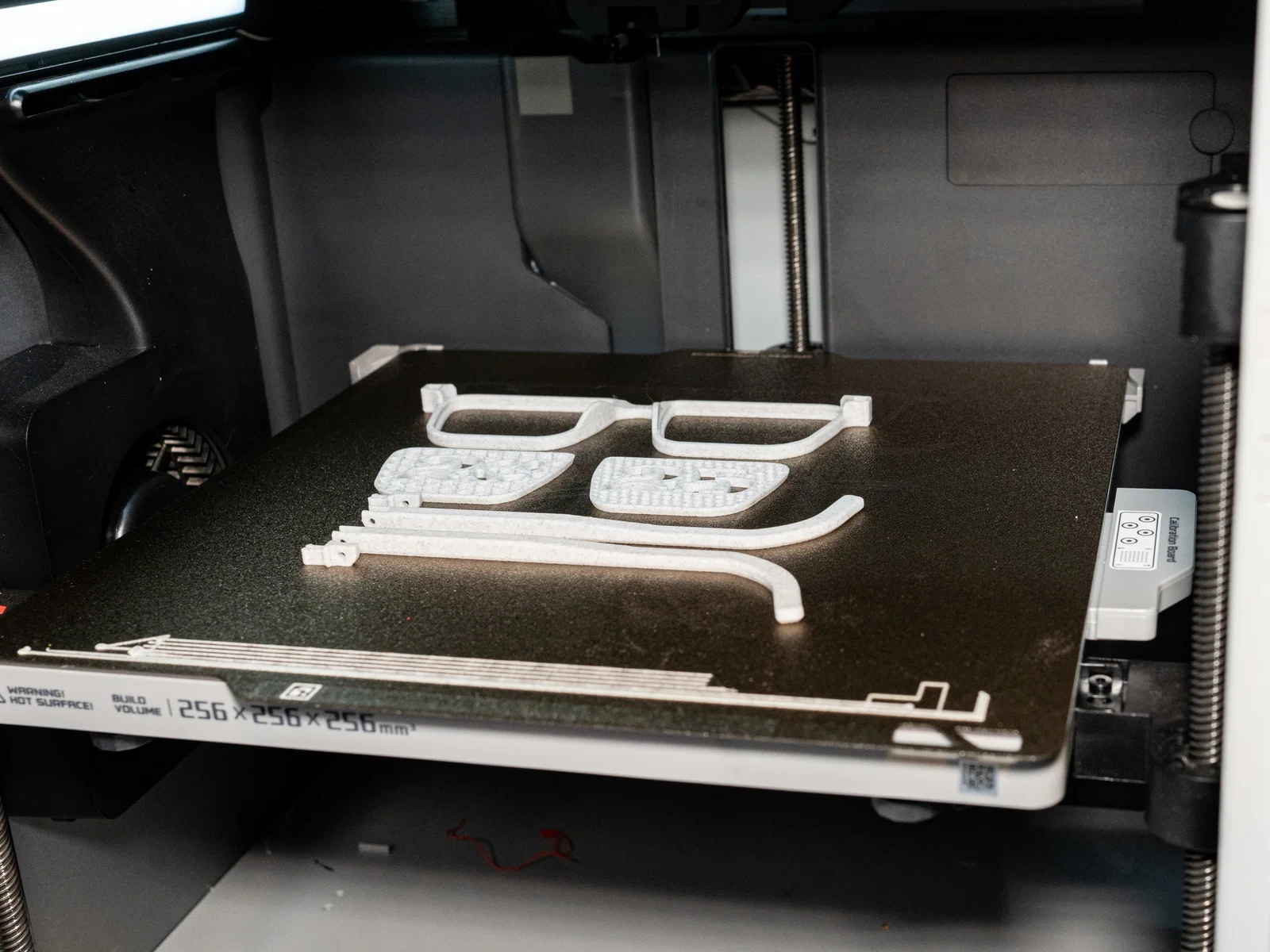

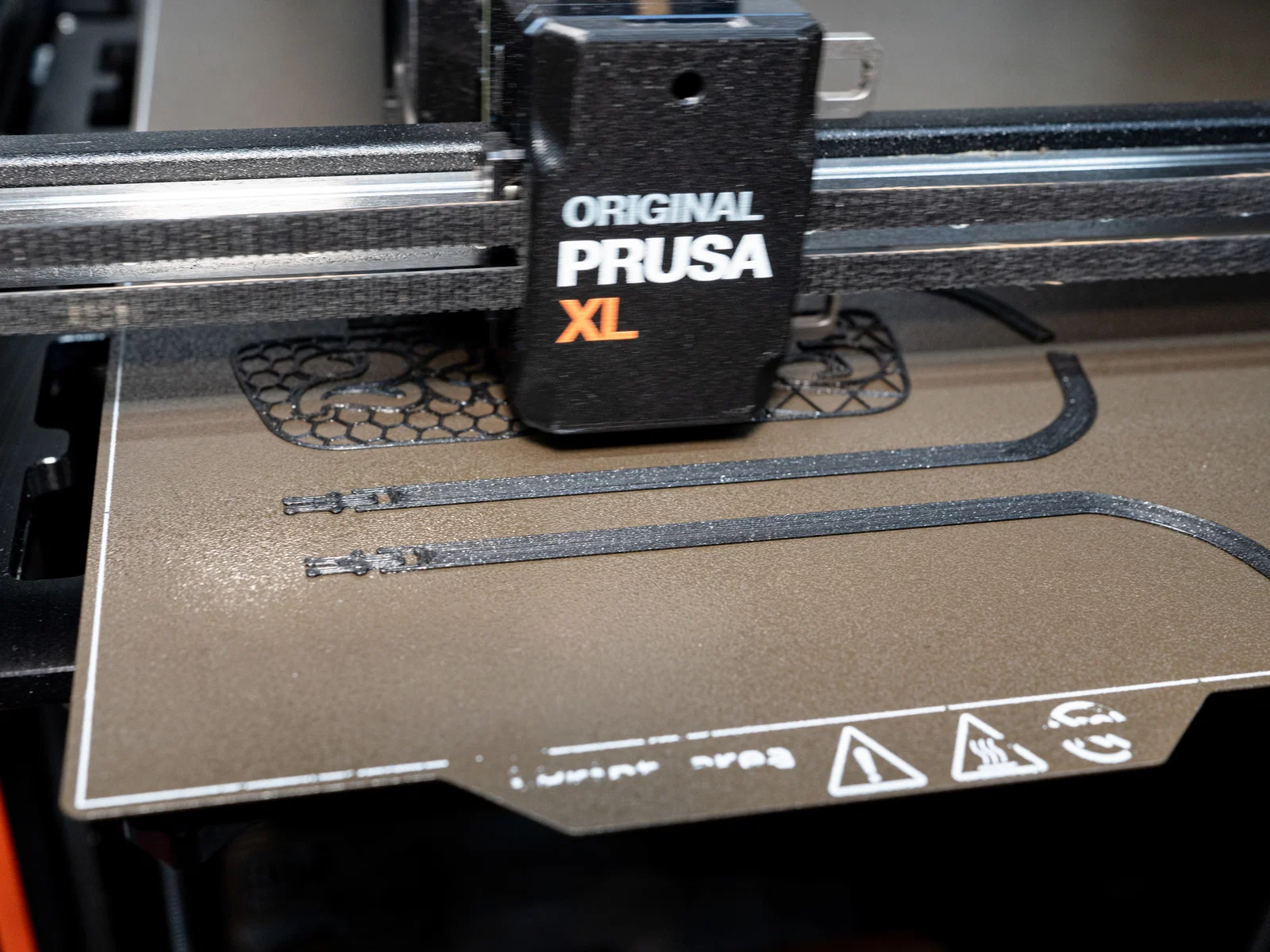

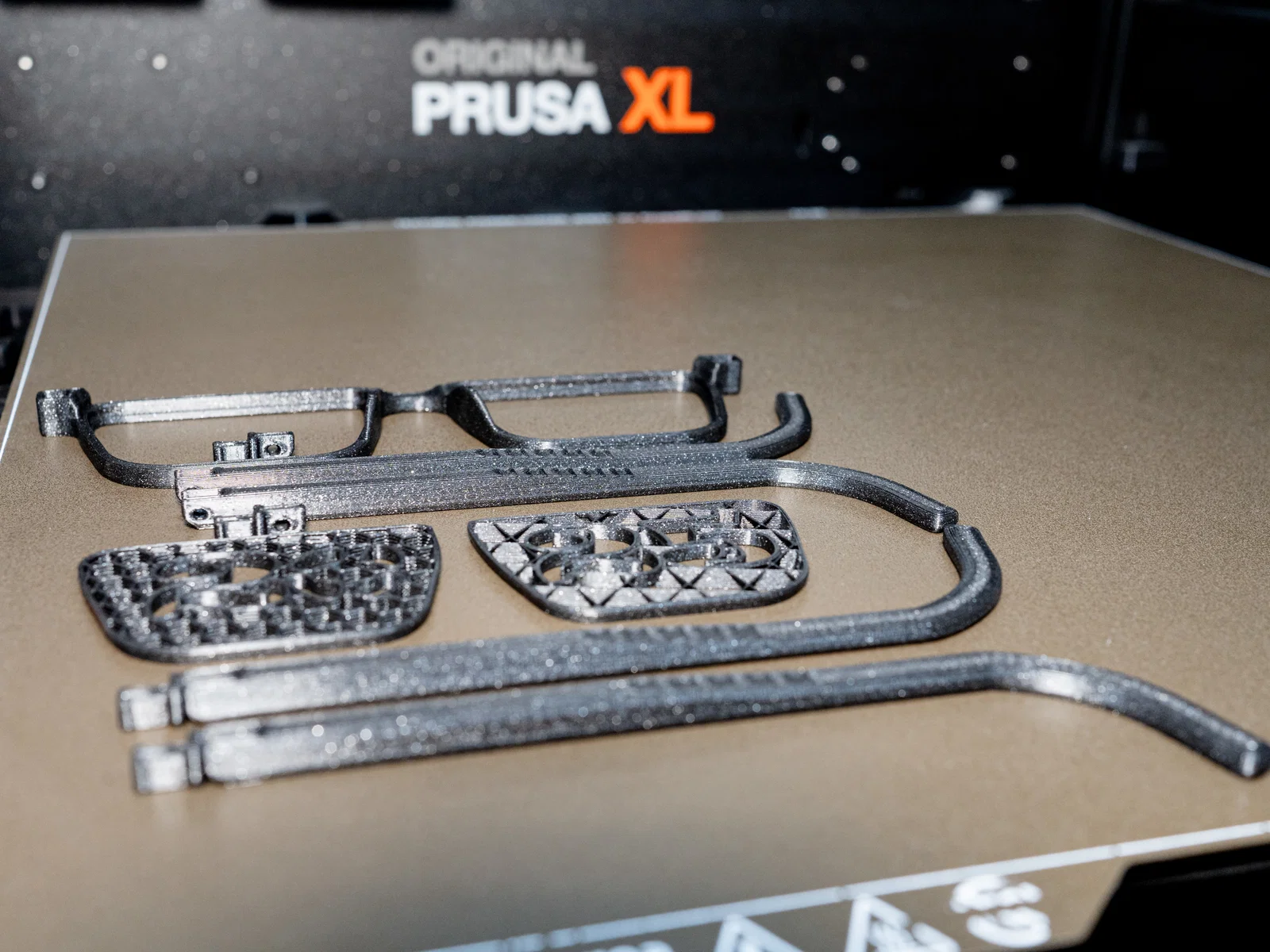

Mẹo in ấn: Tôi dùng PLA/PETG, 3 tường (perimeters), infill 20% cho gọng và 40% cho khung chính. In bằng nhựa phát sáng (Glow in the Dark) trông rất ngầu! Nếu sợ gãy, bạn có thể dùng các loại nhựa bền hơn như PETG.

Tránh để đường seam nằm ở những điểm tiếp xúc với da nhé!

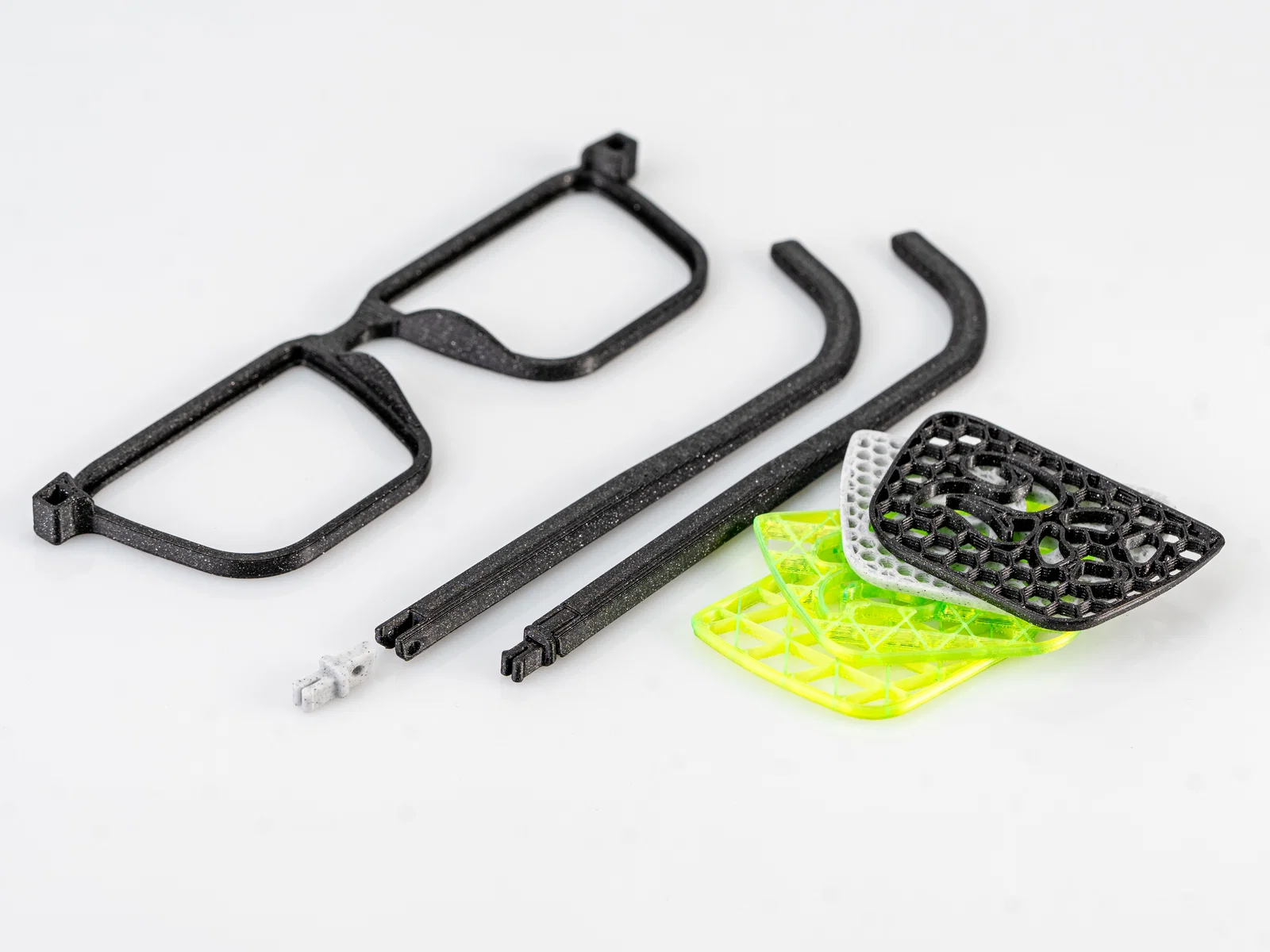

Lắp ráp: Các chi tiết được thiết kế để lắp ghép chặt (press fit).

Để dễ dàng hơn, bạn có thể bôi một chút sáp nến vào khớp khóa. Gọng kính vẫn sẽ khóa rất chắc chắn.

1. Bắt đầu lắp các miếng chèn (Inserts). Góc nhỏ nhất nằm ở phía trên/giữa khung. Hãy lắp từ trên xuống dưới.

2. Hoàn thiện phần lắp ở phía dưới cho đến khi nghe tiếng "tách" là được.

// Nếu khó lắp quá thì dùng công cụ nặng hỗ trợ nhé :D

3. Lắp gọng kính vào.

Nếu vẫn khó:

Giờ thì bạn đã sẵn sàng quẩy tiệc rồi!

Tùy chỉnh nhiệt: Bạn có thể hơ nóng nhẹ phần đuôi gọng để điều chỉnh cho ôm sát mặt hơn. Dùng súng bắn nhiệt hoặc bật lửa thật cẩn thận.

Chúc các bạn vui vẻ và đón năm mới hạnh phúc! :)

Cập nhật nhỏ 14.12: Thêm các miếng chèn mới: Style1 & Style2

Cập nhật 30.12: Thêm loại kính lỗ (Pinhole Glasses).
