Hệ thống kẹp cam và chốt cho máy CNC với ray T-Track

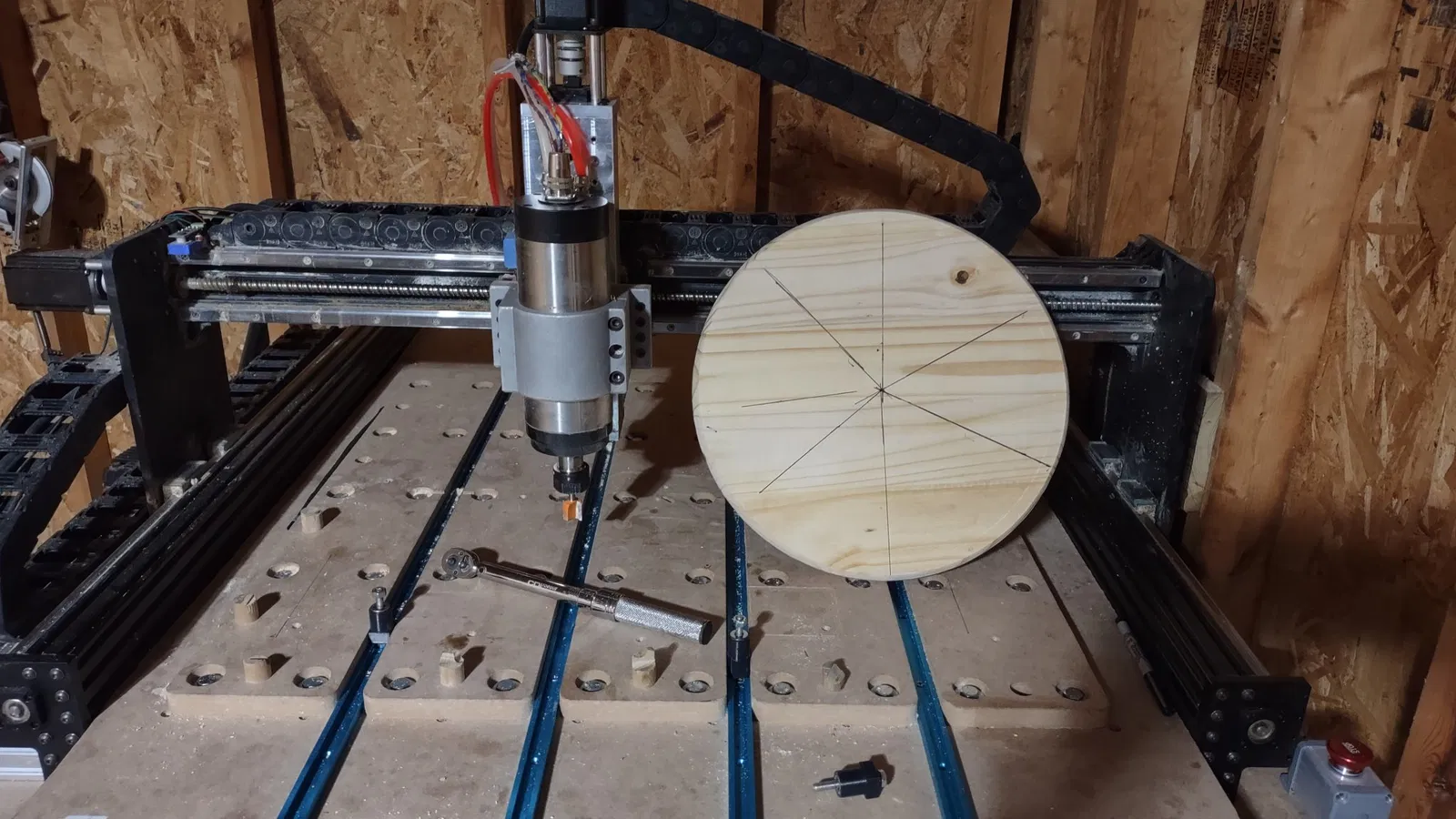

Hệ thống Cam và Pin dành cho máy CNC router được thiết kế để làm việc với các thanh T-Track.

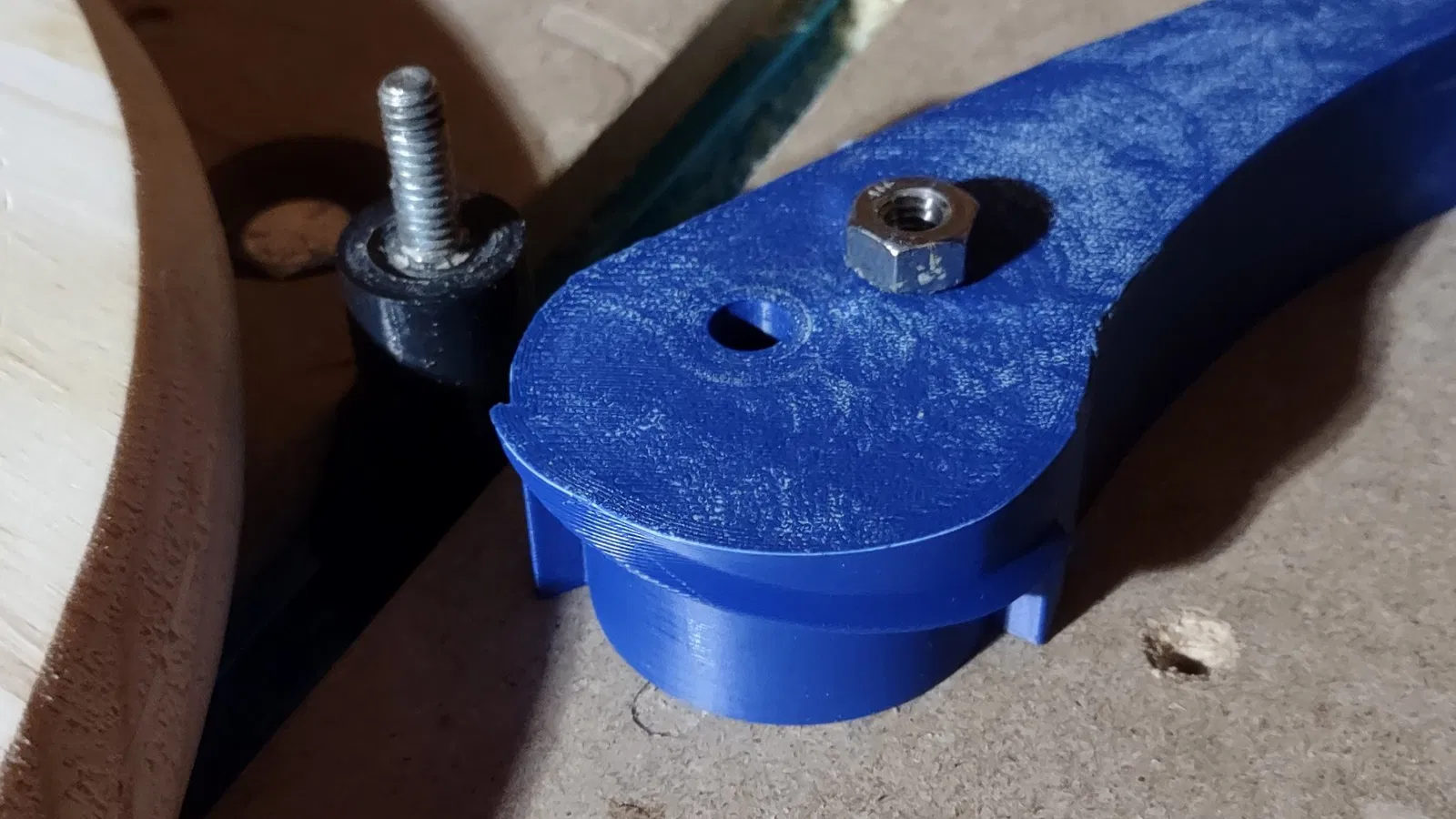

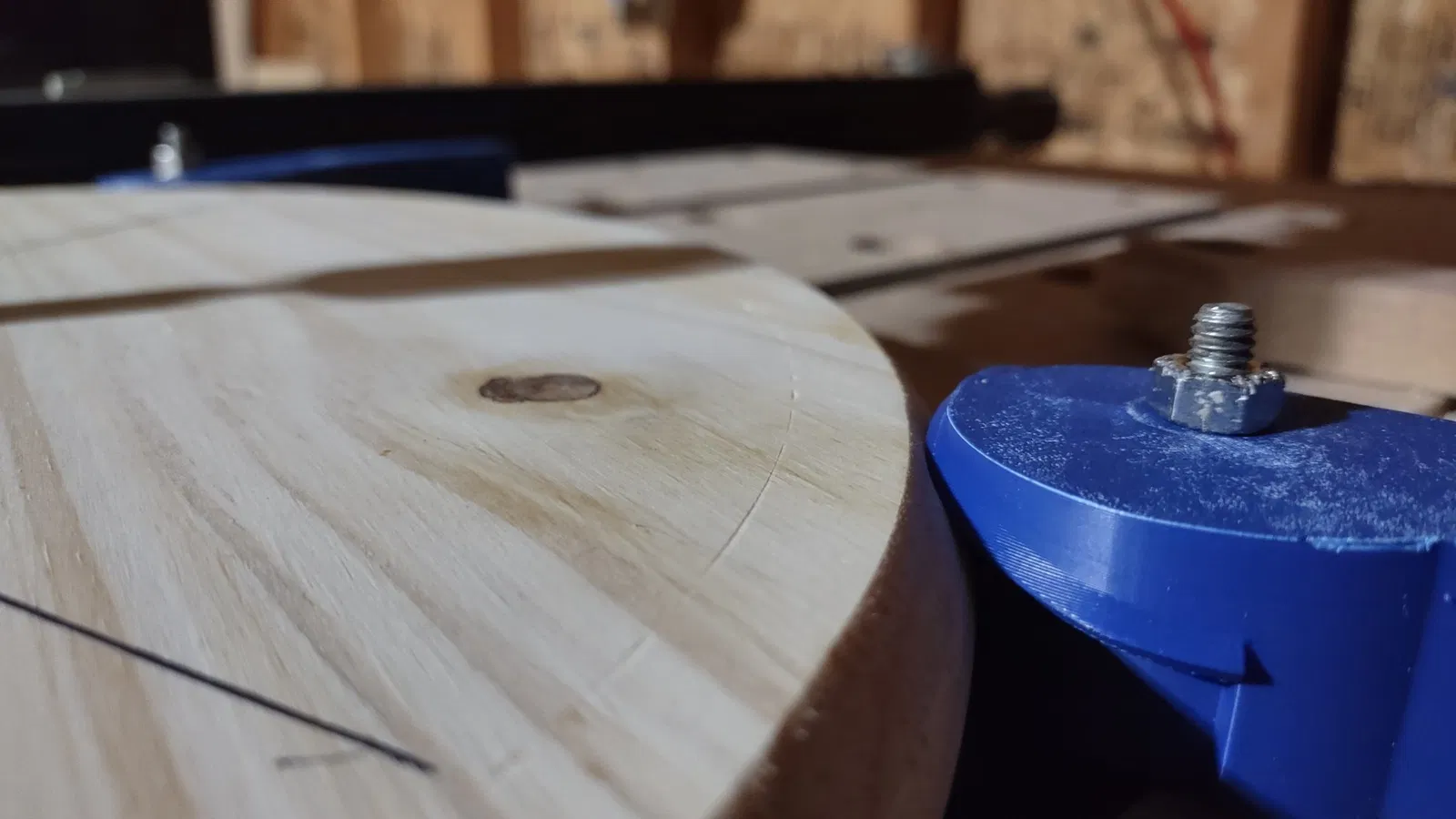

Các cam có mép xoắn ốc được thiết kế để tạo ra lực từ hai bên và lực hướng xuống.

Các pin có kích thước .740" để lại khoảng trống .005" từ các bức tường cam.

Nếu độ vừa khít quá chặt hoặc quá lỏng, hãy điều chỉnh kích thước pin một chút theo x và y.

Nếu bạn cần chúng ngắn hơn, hãy điều chỉnh cả kẹp và pin theo z.

Các pin được thiết kế để ngồi trên các thanh ở độ cao .400" dưới bề mặt làm việc và sử dụng bu lông ¼-20.

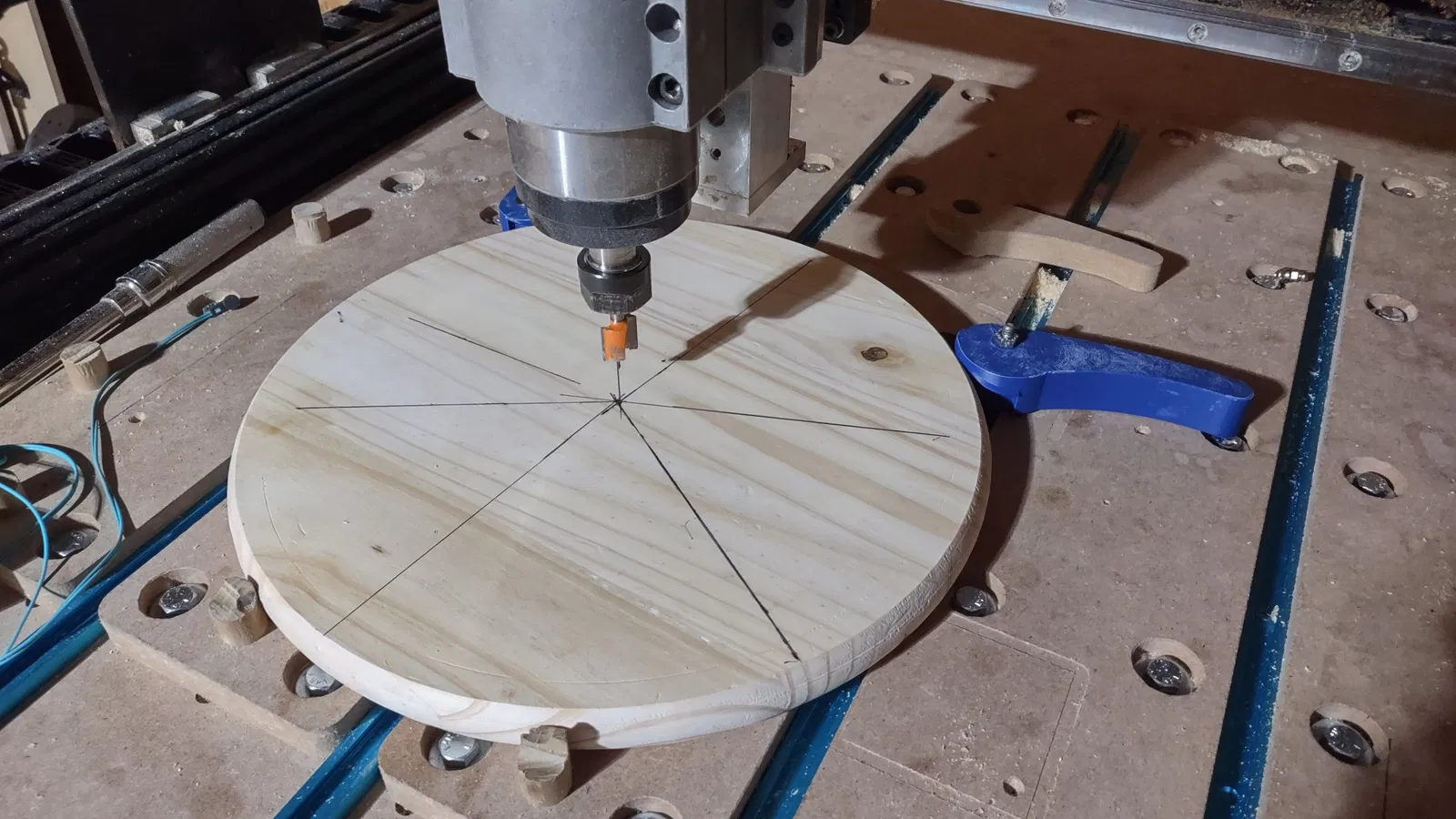

Điều này cho phép bạn điều chỉnh các pin đến vị trí chính xác và giữ bất kỳ kích thước và hình dạng nào bạn cần. Không còn việc biến bảng hư hỏng của bạn thành phô mai Thụy Sĩ nữa.

Hãy cẩn thận để không siết chặt bu lông quá mức vì điều này có thể làm cong và hư hỏng các thanh.

In bằng vật liệu mạnh với đủ các lớp viền để đảm bảo độ cứng.

T-Track

https://www.amazon.com/gp/product/B09MG4HTSX/ref=ppx\_yo\_dt\_b\_asin\_title\_o06\_s01?ie=UTF8&th=1
