Bộ chân đế và thanh nâng cho máy khắc laser Longer Ray5 20W

Bộ chân đế và thanh nâng cấp thay thế cho máy khắc laser Longer Ray5 20W. Sản phẩm này cũng tương thích với các dòng máy Ray5 khác.

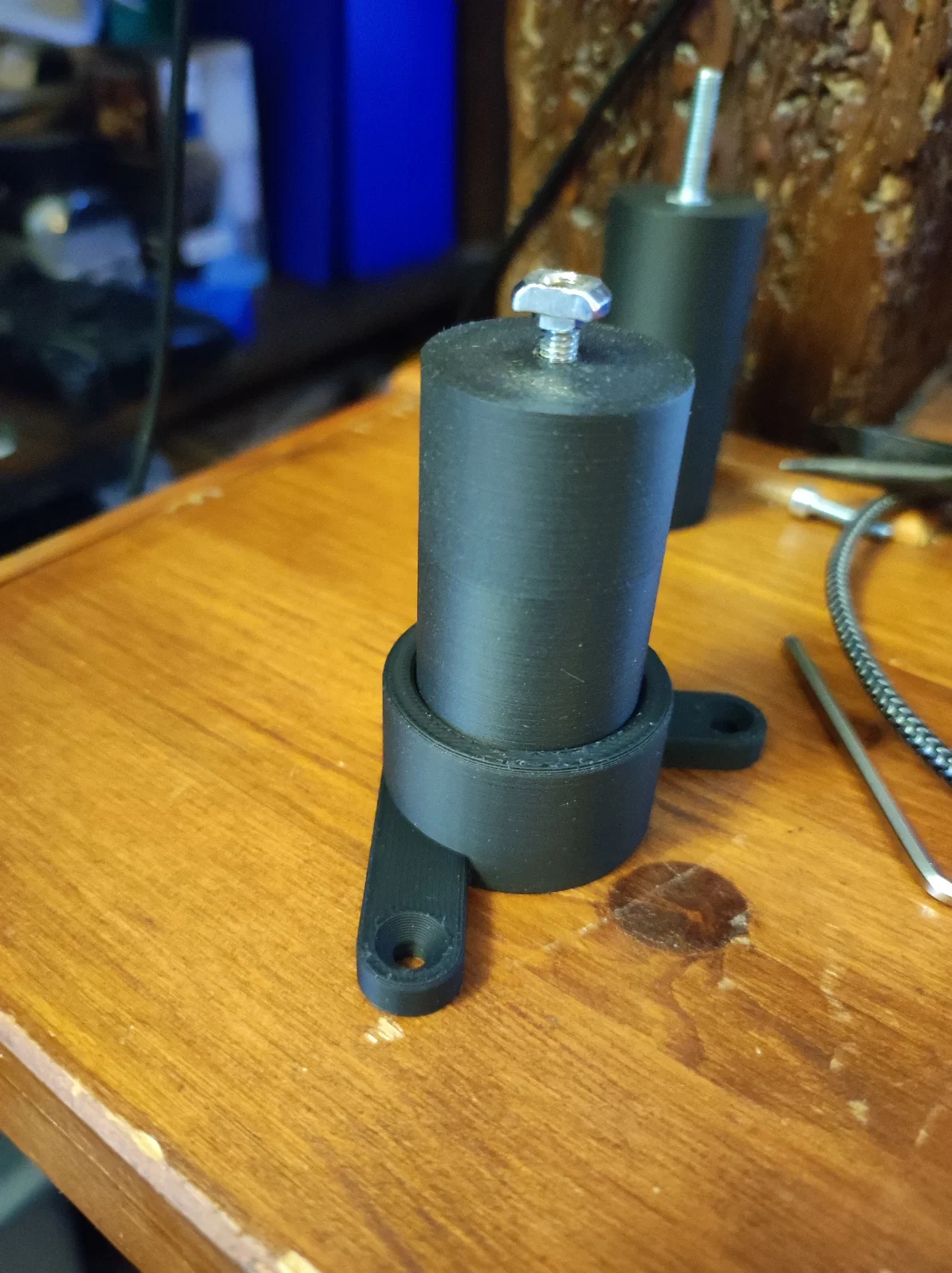

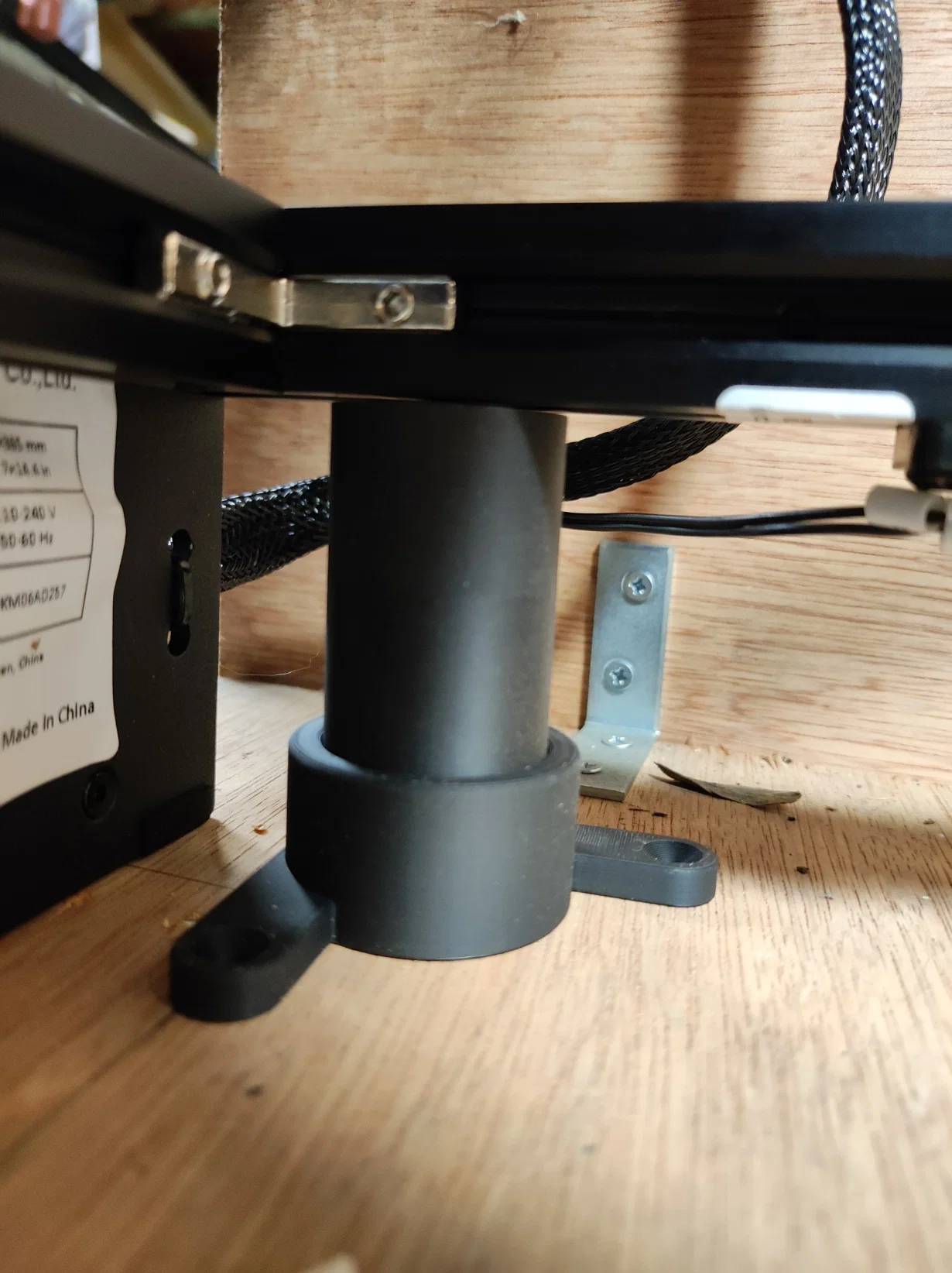

Nhờ vào phần đế, bạn có thể cố định máy laser để máy luôn nằm ở một vị trí cố định, cực kỳ tiện lợi khi bạn đã kẻ sẵn lưới trên bàn làm việc.

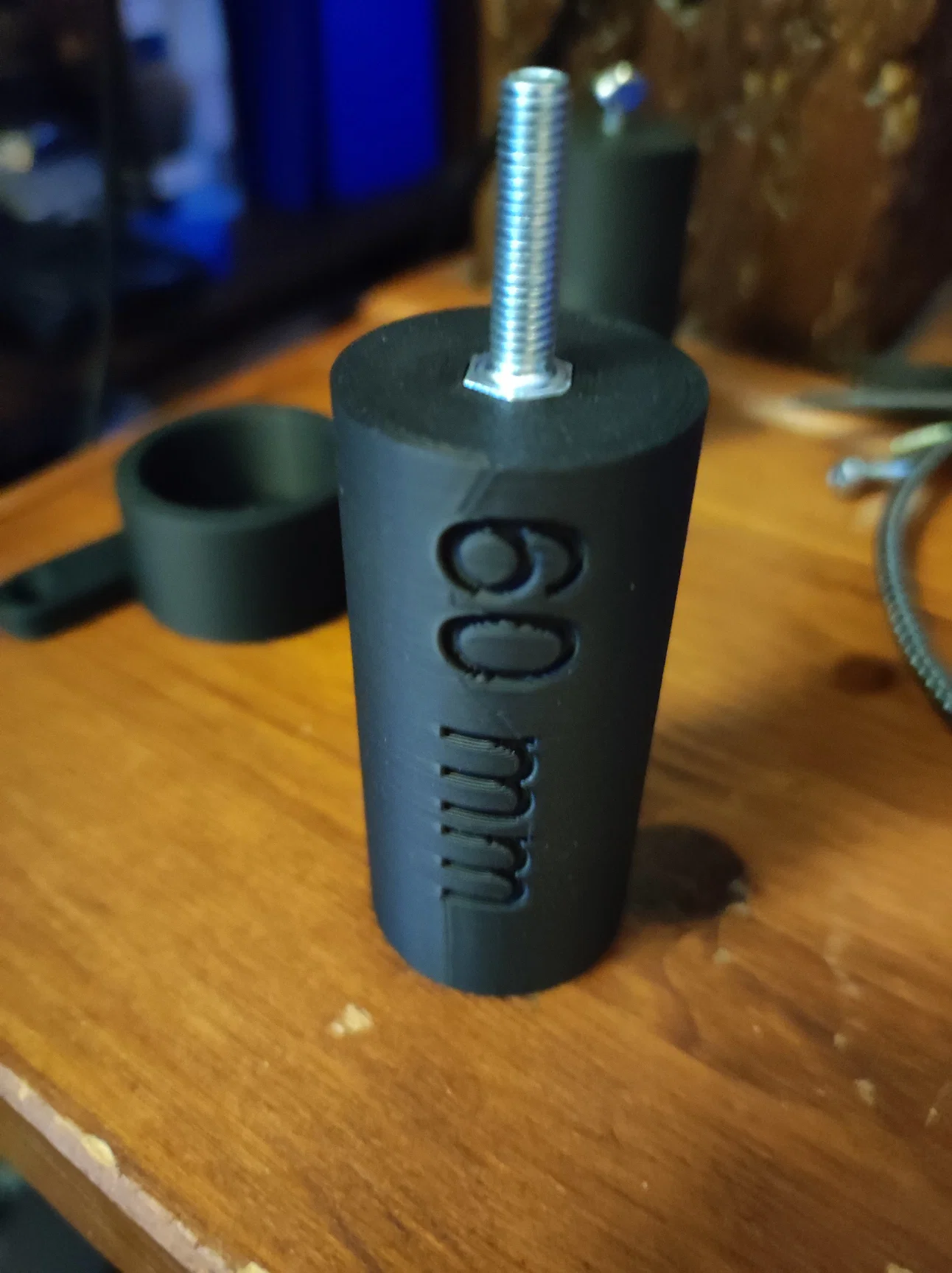

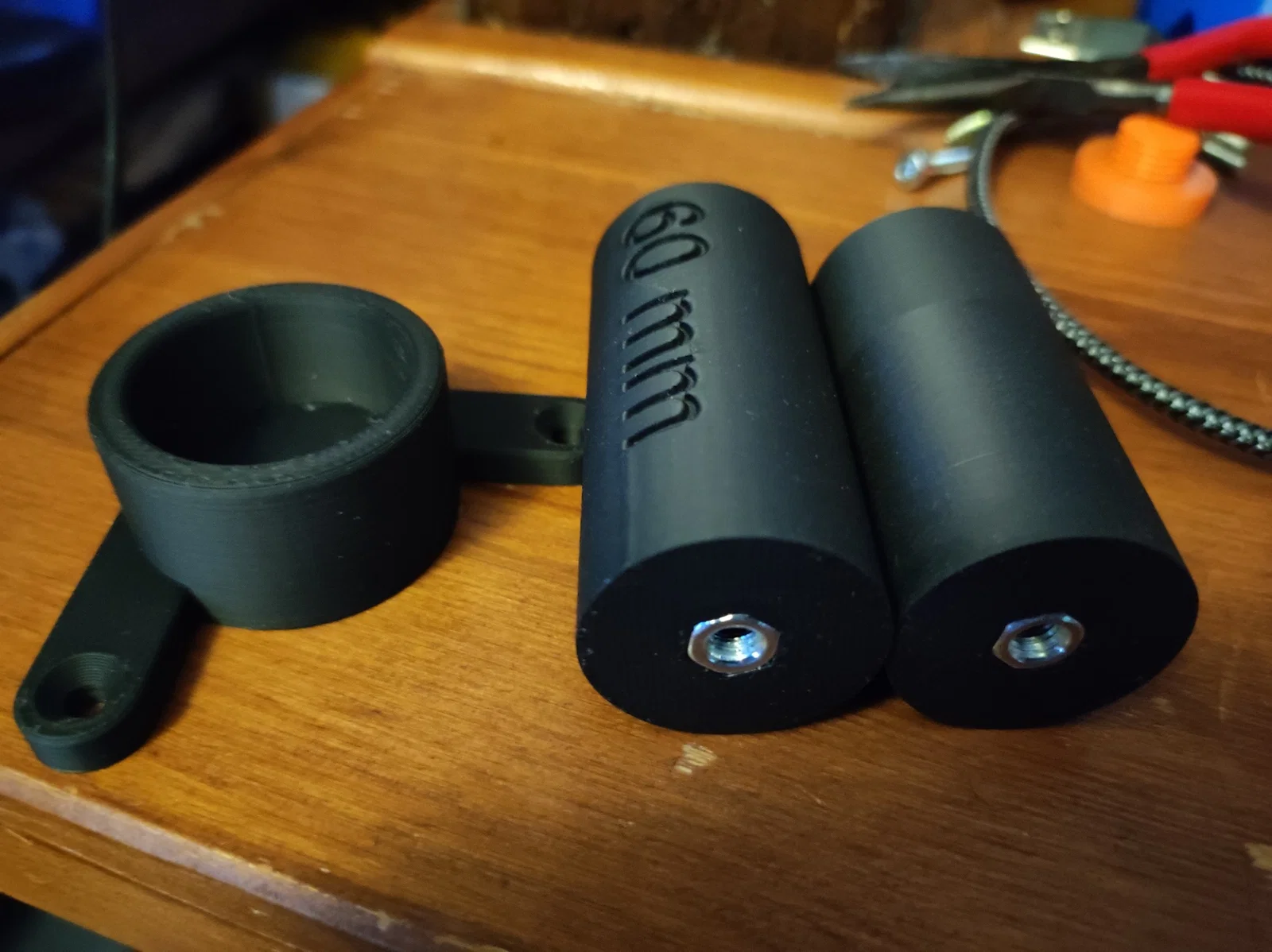

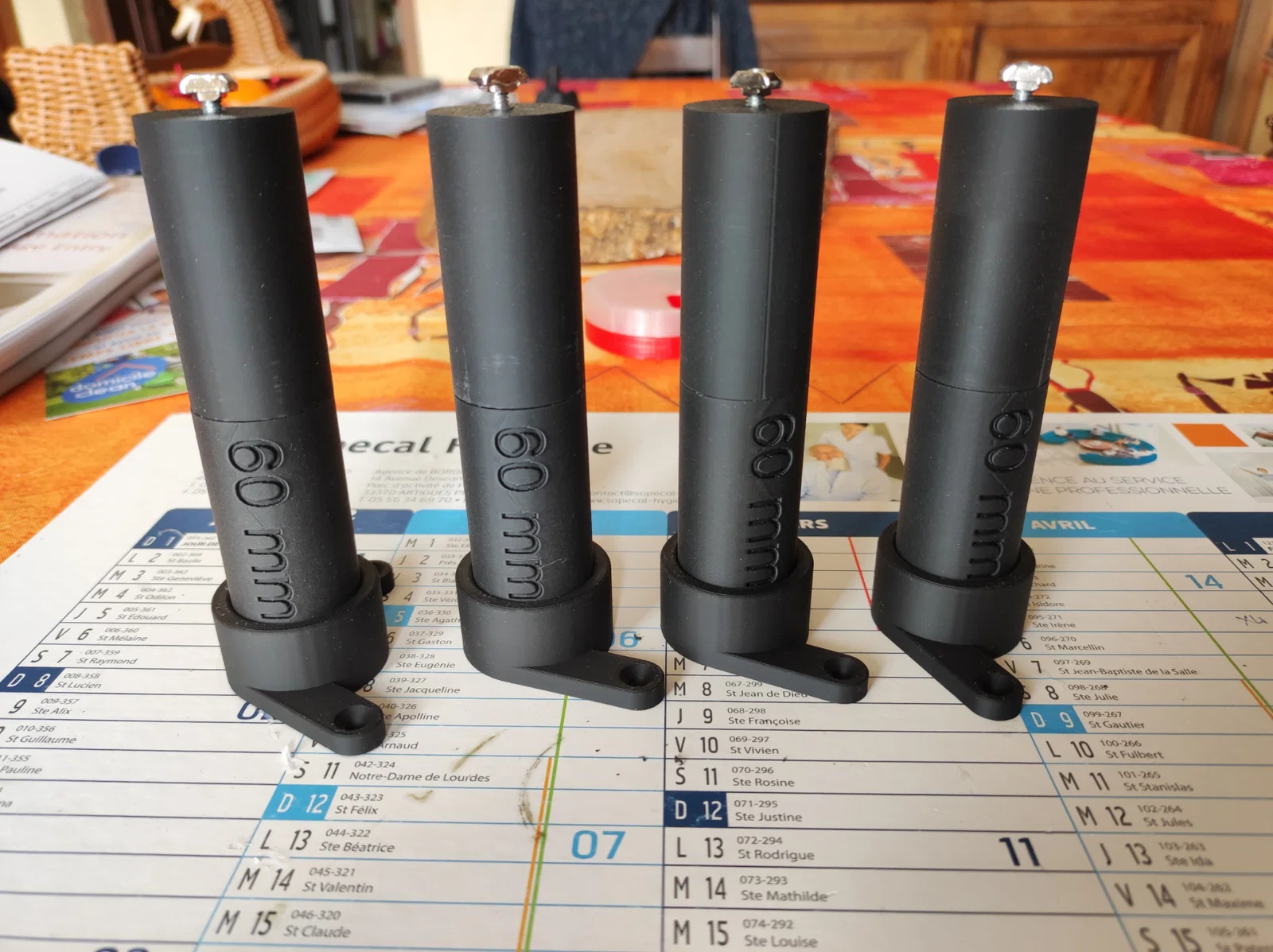

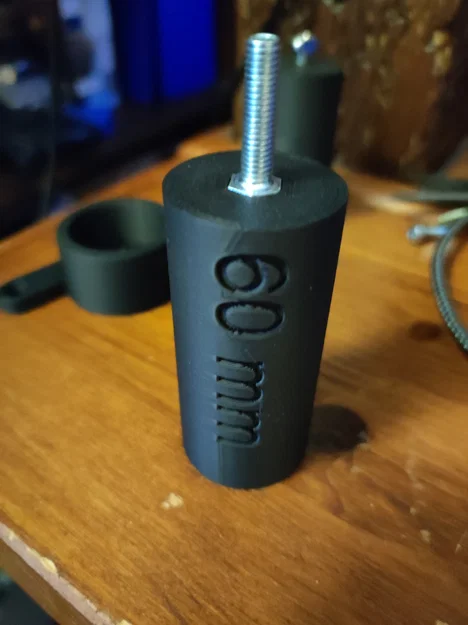

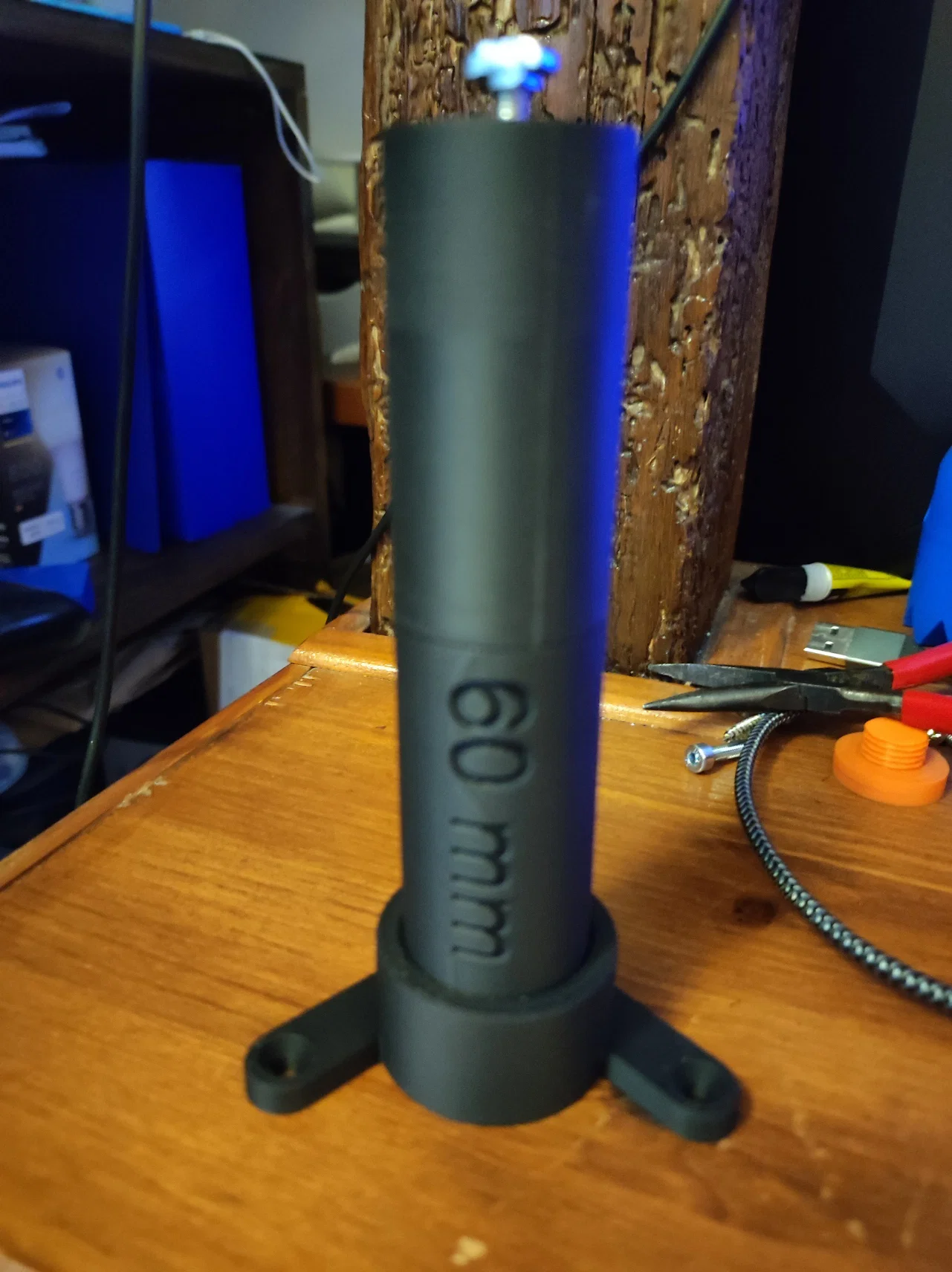

Tôi đã thiết kế các thanh nâng với độ cao 60 mm và 30 mm.

Bạn sẽ cần chuẩn bị:

• Thanh ren 4 mm (4 đoạn, mỗi đoạn 12 mm, để thừa ra 6 mm từ phần chân đế).
• 4 ốc tán 4 mm.

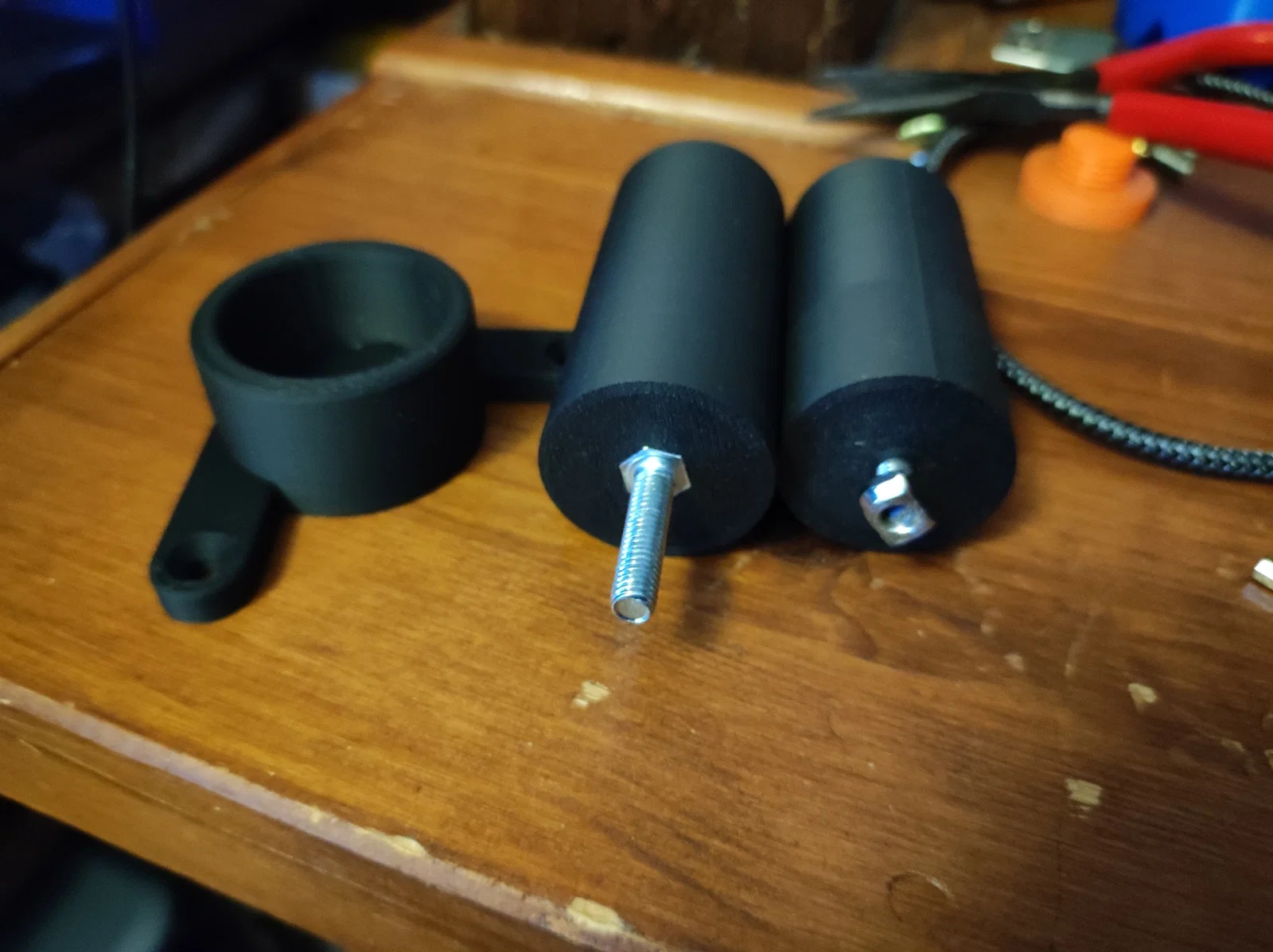

• Số lượng vít đầu lục giác 5 mm và đai ốc 5 mm tương ứng với số lượng thanh nâng bạn sử dụng.

Thông số in: Chất liệu PLA, layer height 0.2, 3 lớp tường, mật độ in (infill) 15% kiểu Gyroid.

Phần lỗ ren 4 mm và các khe cắm đầu lục giác được thiết kế hơi khít để không cần dùng đến keo dán. Bạn sẽ cần ấn mạnh một chút và dùng vít 4 mm để tạo ren trước khi lắp ráp.
