Hộp đựng Filament IKEA 365+ 10.6l kèm khay chứa hạt hút ẩm

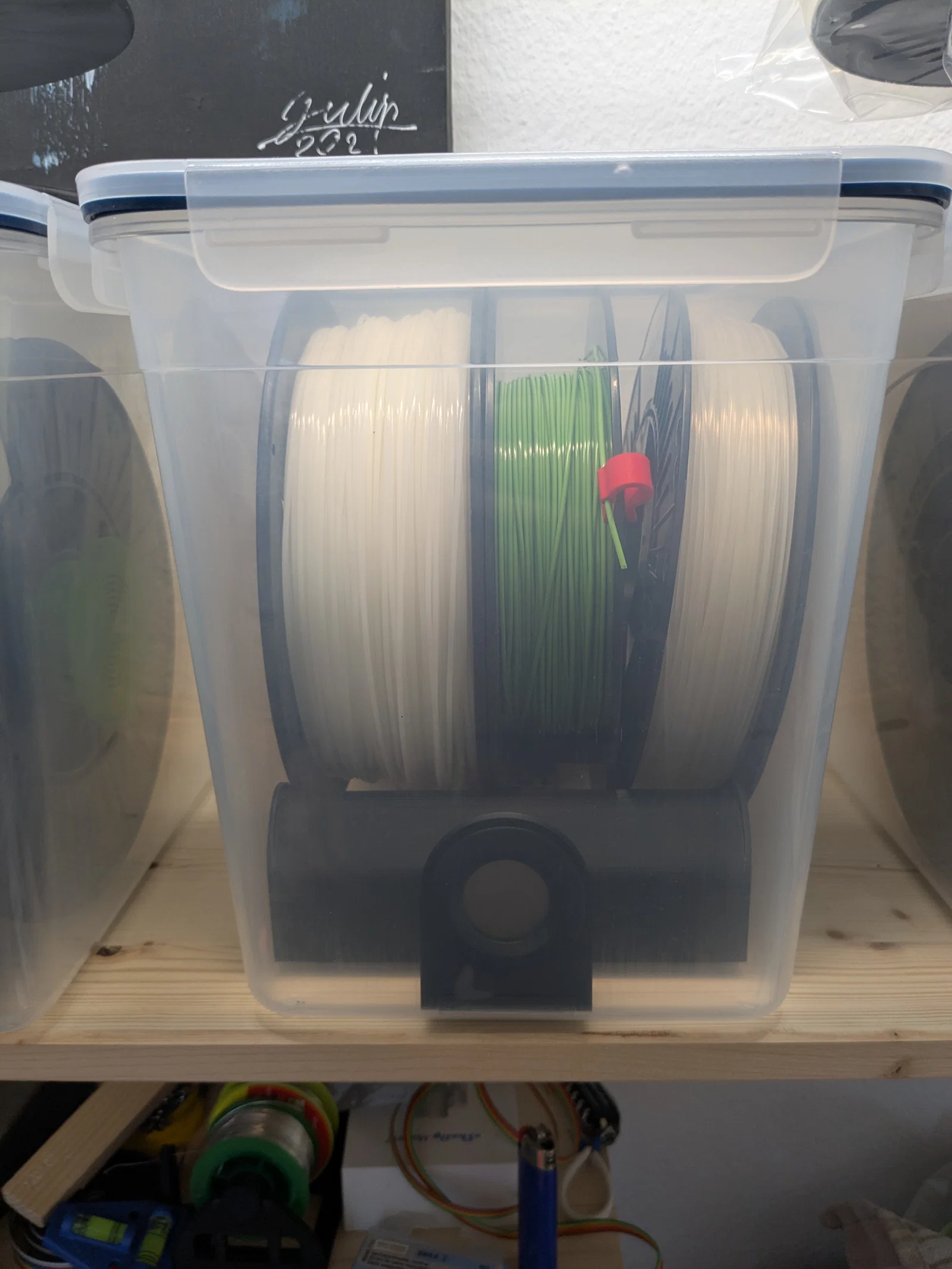

Mình thường dùng hộp IKEA 10.6l để đựng tất cả cuộn filament, và cái mẫu này giúp giữ cố định, không cho chúng bị lắc lư bên trong.

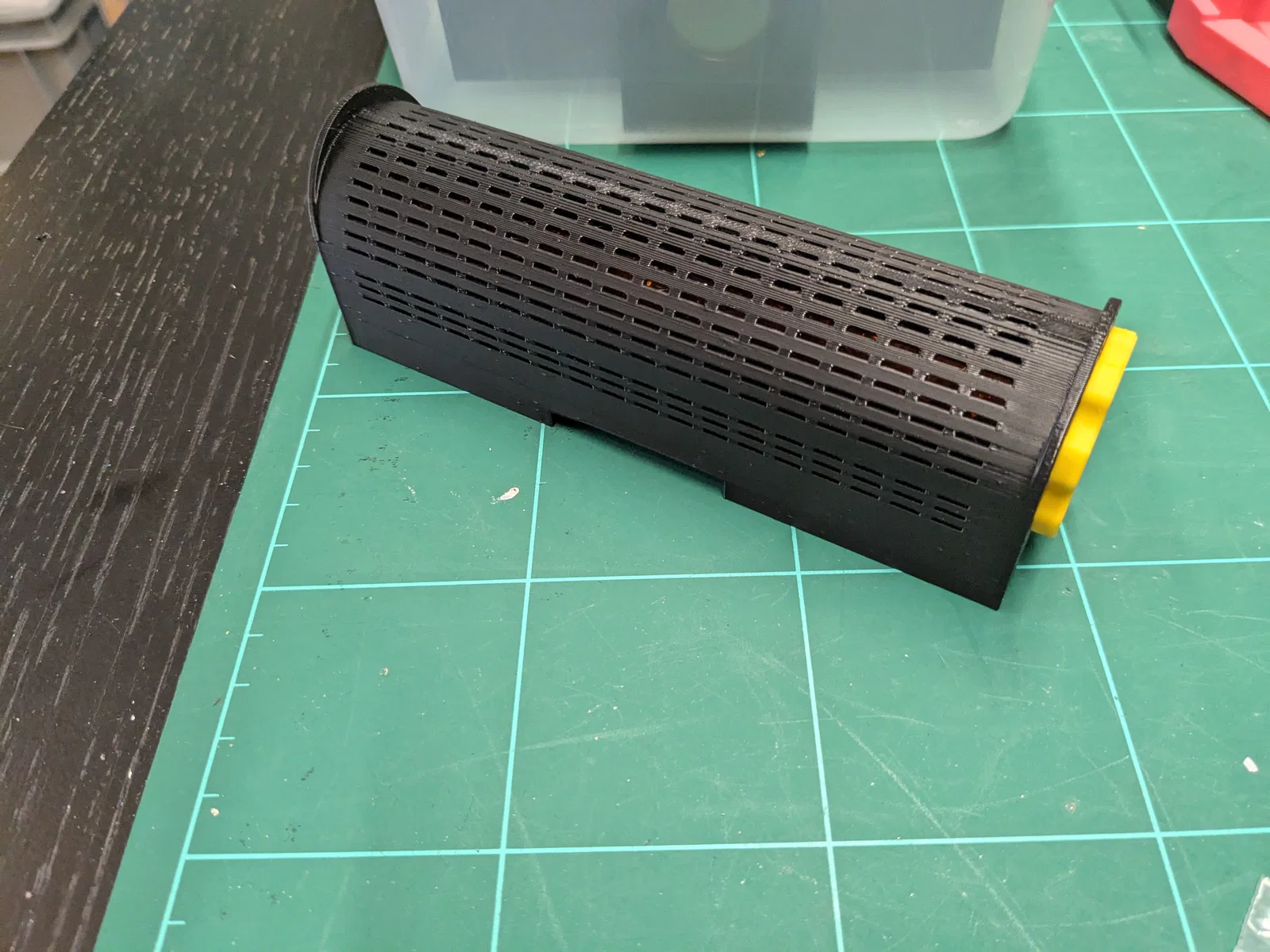

Mình rất thích mẫu gốc, nhưng muốn tận dụng các hạt hút ẩm (desiccant) có sẵn để giữ cho filament luôn khô ráo mà không cần bỏ trong túi hay in thêm phụ kiện rời gắn vào hộp. Vì vậy, mình đã tự thiết kế thêm một khay chứa có nắp vặn và rỗng ruột ở bên trong.

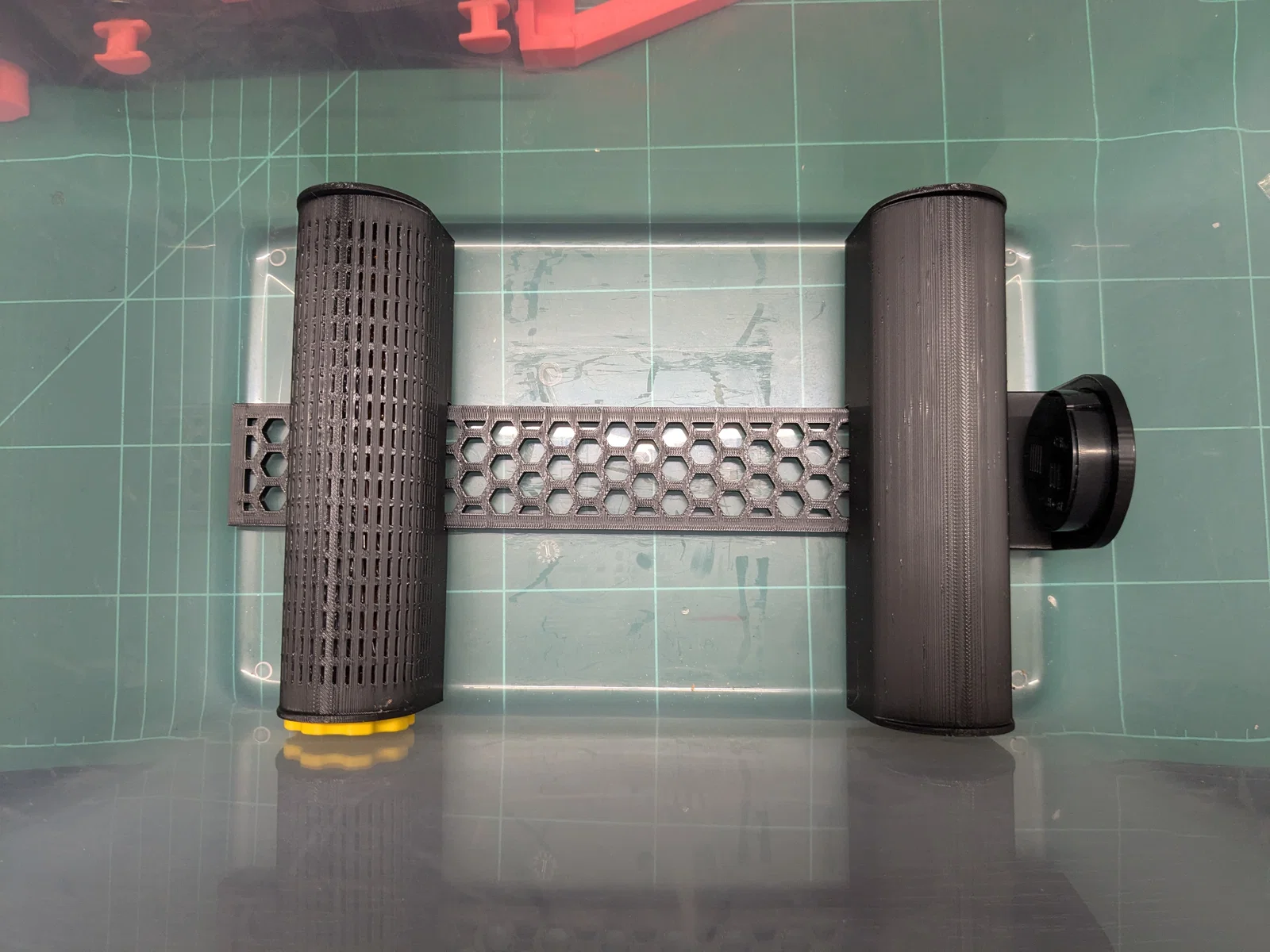

Do phải làm lại khay chứa mới, mình cũng đã vẽ lại phần lưới lục giác và quyết định cập nhật lại toàn bộ mẫu thiết kế, kèm theo cả các file STEP trong lần tải lên này.

Thiết lập in

Mình in bằng chất liệu PLA, chiều cao lớp in 0.2mm và infill 5%, độ cứng cáp như vậy là đủ rồi.

Nếu bạn muốn sấy hạt hút ẩm mà không cần lấy chúng ra khỏi khay, mình khuyên bạn nên in riêng khay đó bằng vật liệu chịu nhiệt tốt hơn.

Tùy chỉnh

Nếu bạn muốn thêm các loại khay khác sử dụng chung phần đế này, thiết kế dựa trên hình đa giác với cạnh dài 4.6mm và cách nhau 3mm.

Để đảm bảo các khớp nối vừa khít, mình đã dùng phần đế để cắt tạo hình cho các mẫu khác và thiết lập bù trừ (offset) bề mặt là 0.18mm.
