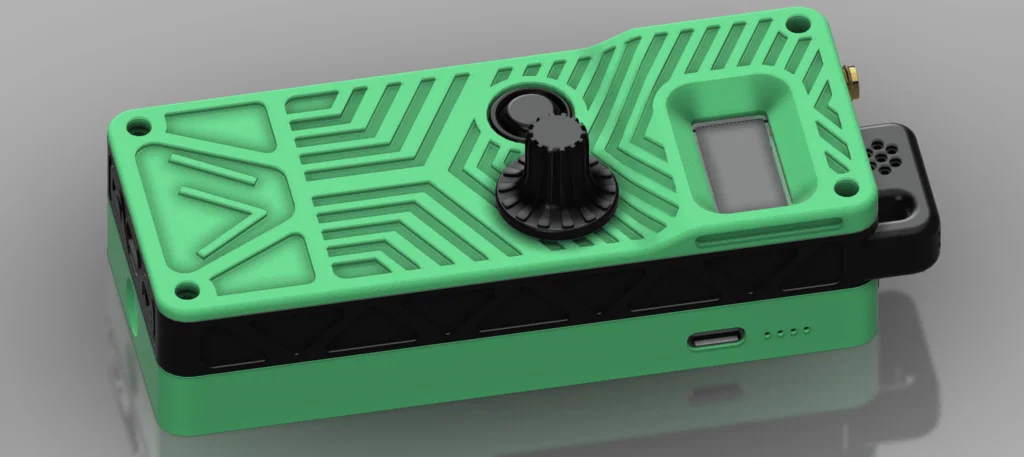

Bộ khung Meshtastic MeshAdventurer
Dự án khung thân (body) cho thiết bị Meshtastic DIY MeshAdventure. Bản thiết kế bao gồm nhiều tùy chọn nắp lưng và vỏ dưới cho các loại pin, công tắc và module sạc khác nhau, giúp bạn dễ dàng lắp ráp thiết bị theo nhu cầu cá nhân.
Mô tả

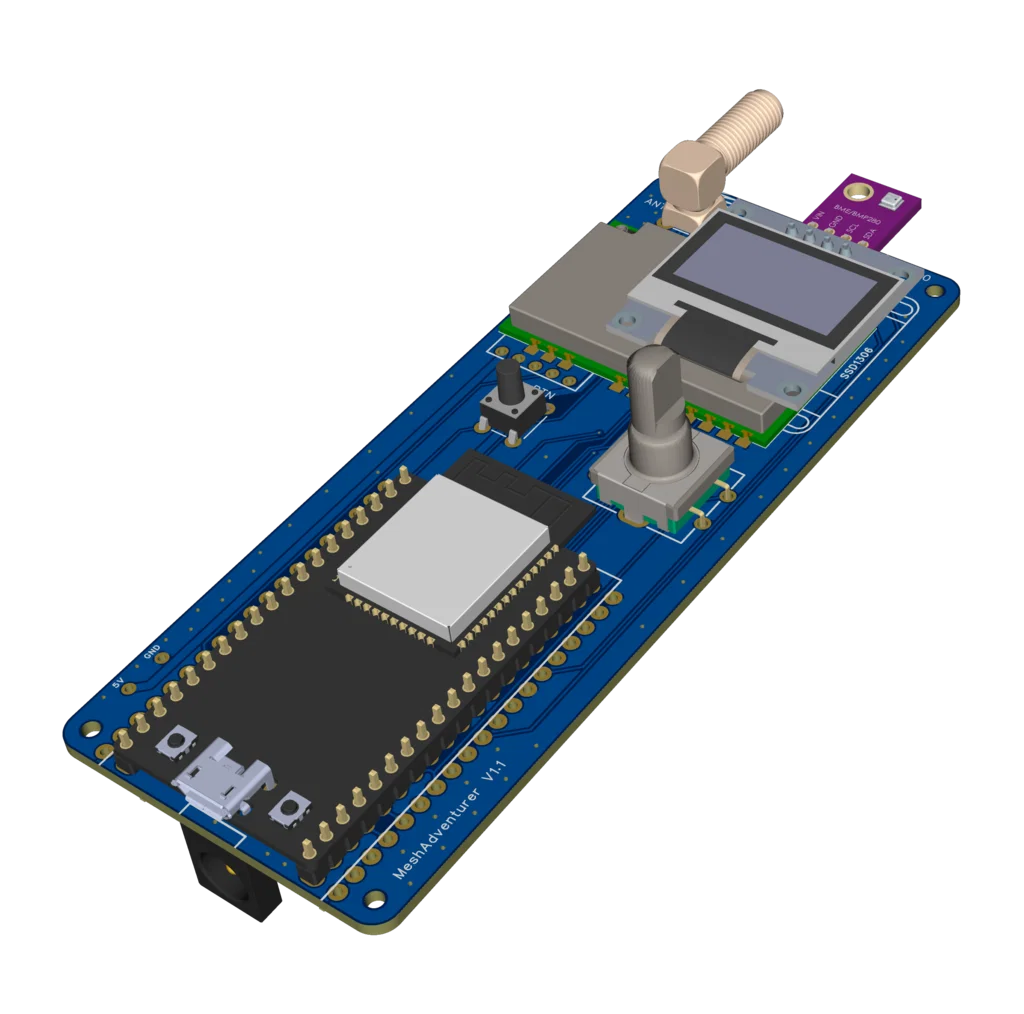

Phần thân (body) dành cho dự án Meshtastic DIY MeshAdventure. https://github.com/chrismyers2000/MeshAdventurer

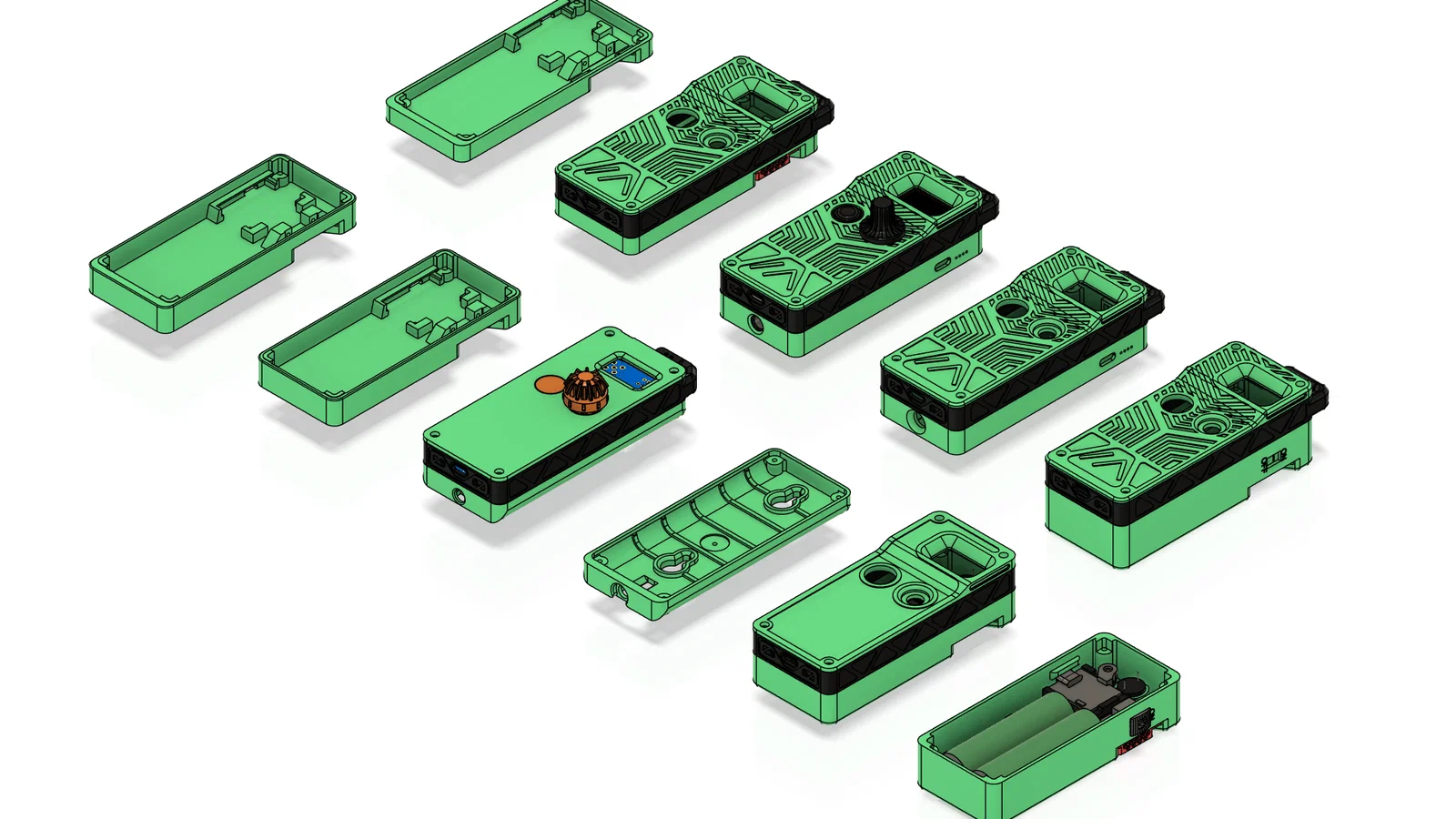

Có nhiều tùy chọn linh kiện khác nhau để bạn lựa chọn.
Mô tả các chi tiết:

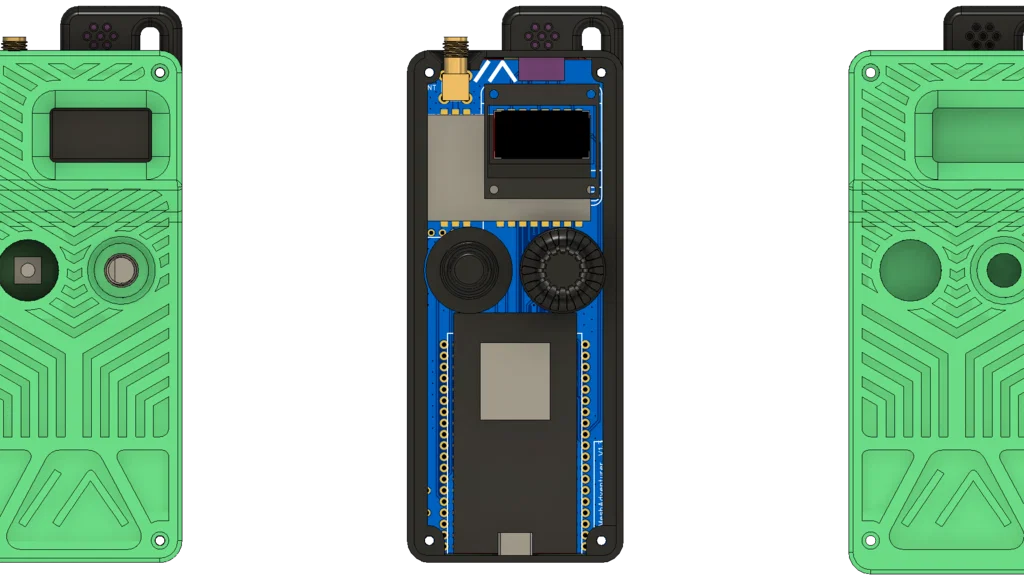

UP_Case_clear.stl: Nắp trên, loại trong suốt không có hoa văn - bạn có thể in bằng cách úp mặt trước xuống bàn in.

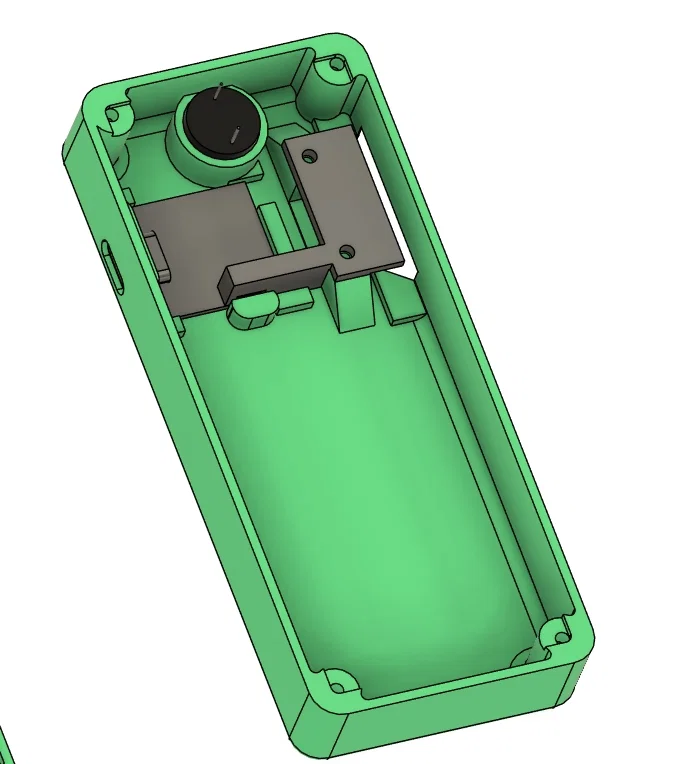

Down_Case_2.6mm_ESP32_longer.stl: Phần vỏ dưới dành cho ESP32.
Video hướng dẫn trên YouTube: https://youtu.be/1VYs4YS6Zb8?si=gMashMZPpXKMeoeL

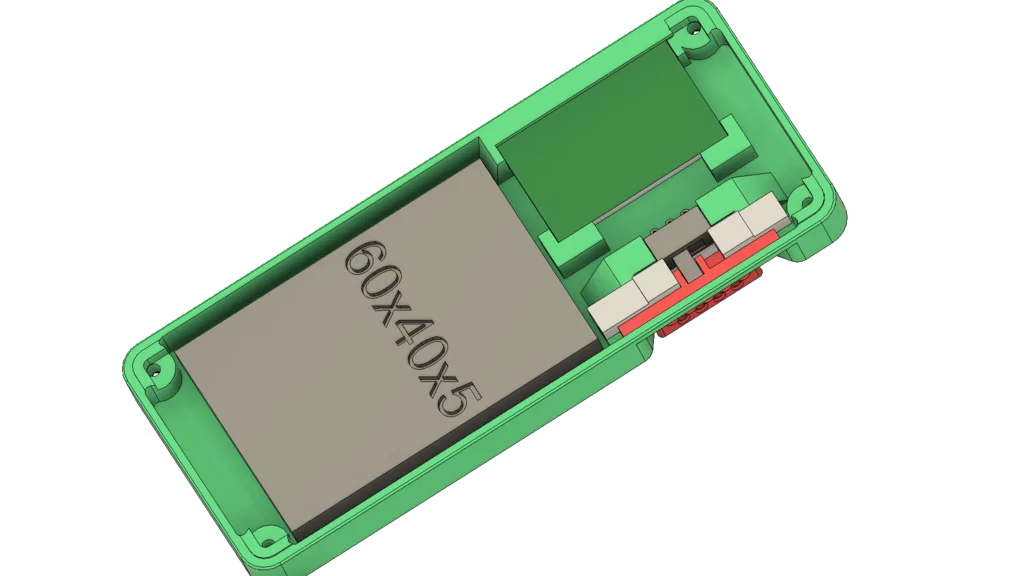

CẬP NHẬT: Đã thêm phiên bản vỏ dưới mới cho pin kích thước 60x40x5, có hỗ trợ công tắc ss12f15vg6 và module sạc HW 357 TP4056.
Sử dụng ốc vít ren M2 dài 7.6mm.
Đã thêm phiên bản 2.6mm cho bản sử dụng TP4056.

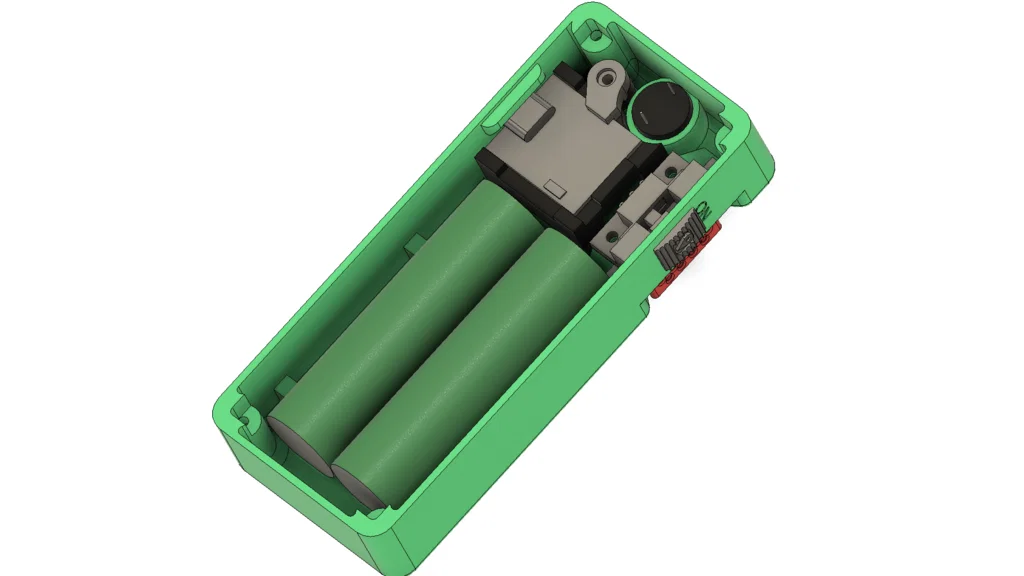

CẬP NHẬT: Đã thêm phiên bản vỏ dưới mới cho pin 2x18650 SM5308 và module GPS e108-gn02d.
CẬP NHẬT: Đã làm lại nắp lưng cho pin 18650 cao hơn 3mm, giờ đây pin sẽ không bị cấn vào bo mạch nữa.
CẬP NHẬT: Đã thêm nắp lưng cho cấu hình 2x18650 dành cho phiên bản vỏ kéo dài 2.6mm.
