Giá đỡ mỏ hàn cho insert ren nhiệt (Melt-In Thread Inserts)

Tác giả tom_312332

Lượt tải
198
Lượt thích
23
Lượt coi
2.077

File 15 17,6 MB

  • F_hrung_1776192206.3mf3MF · 41,3 KB
  • Knopf_1776192207.3mf3MF · 19 KB
  • Griff_1776192208.3mf3MF · 43,5 KB
  • Winkel_1776192209.3mf3MF · 34,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Xem thêm

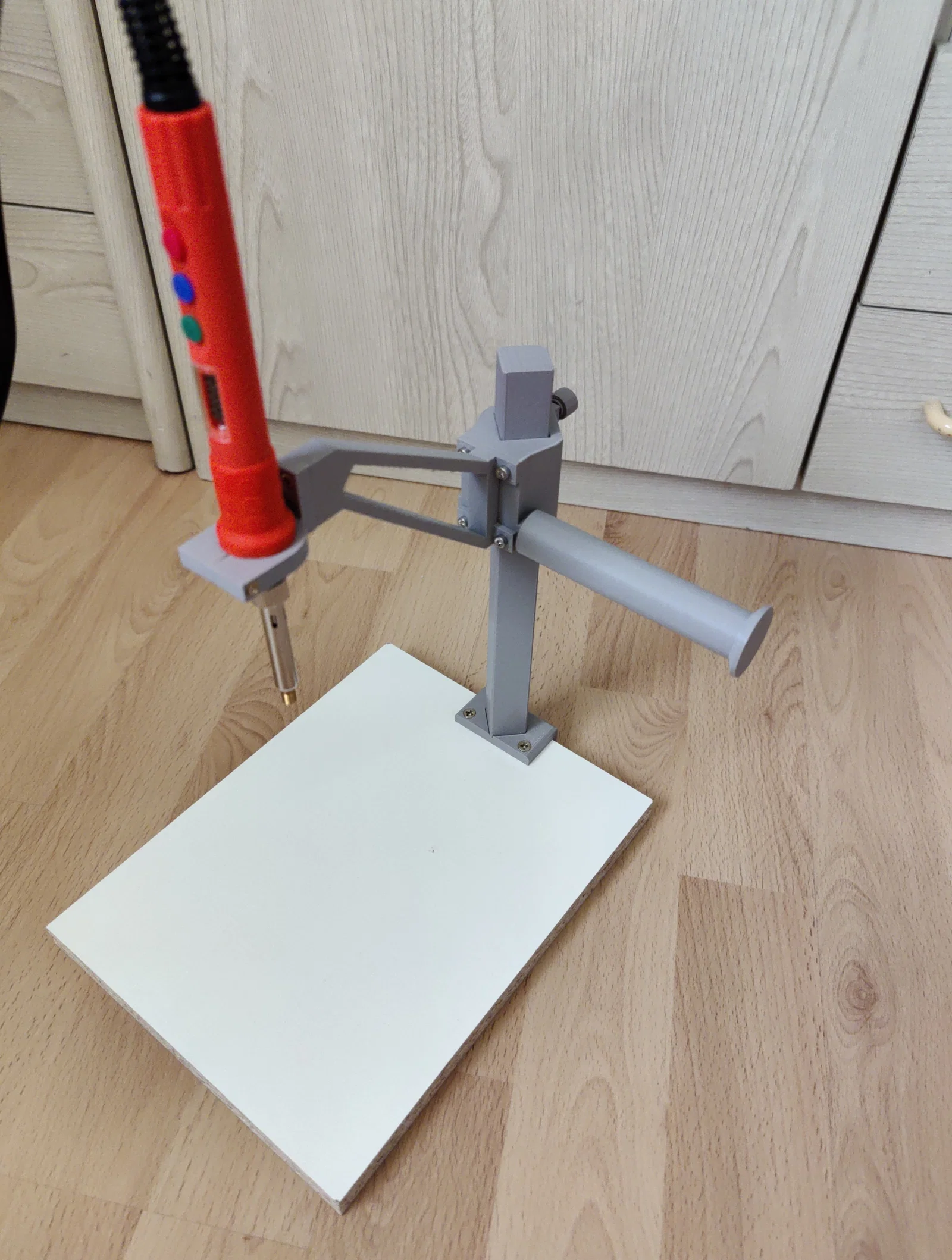

Đây là dụng cụ để cố định mỏ hàn, giúp bạn gắn các insert ren nhiệt (melt-in thread inserts) vào chi tiết in 3D một cách vuông góc và chính xác.

  • Không cần dùng support khi in.

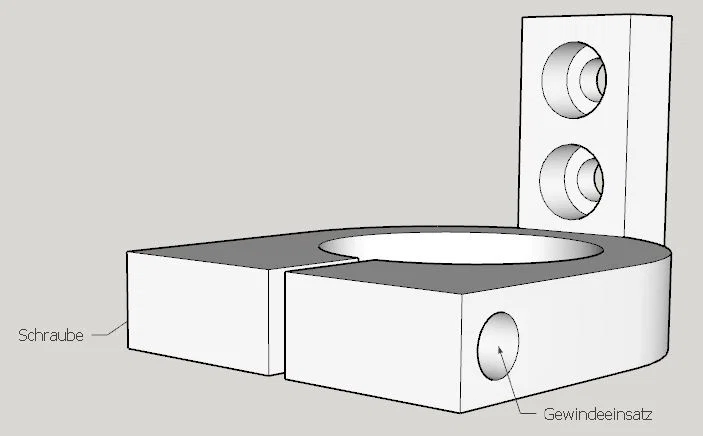

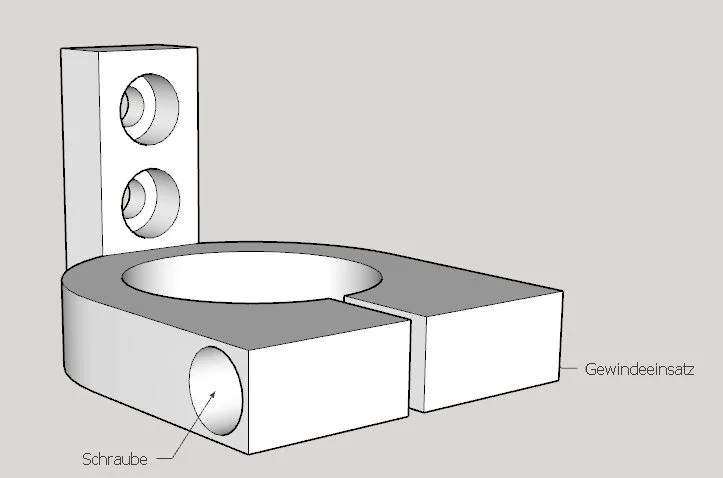

  • Khi lắp phần kẹp, hãy chú ý vị trí đặt insert ren nhiệt (xem hình minh họa).

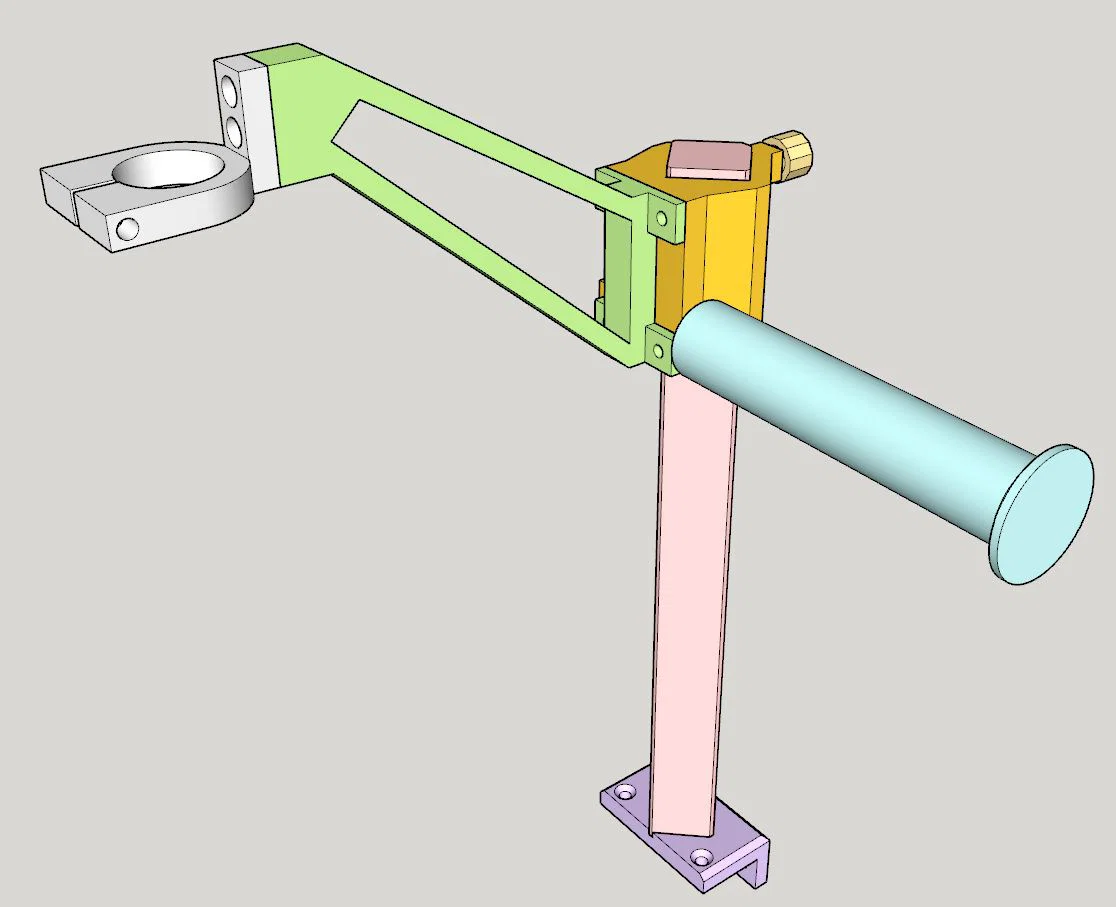

  • Phần khung chỉ lắp được theo một chiều duy nhất vì có một góc được vát phẳng hơn.
  • Đường kính kẹp mỏ hàn là 20,6mm, nên bạn có thể dùng với các loại mỏ hàn có kích thước tương đương.
  • Núm vặn được dán bằng keo 502 (keo dán sắt) vào một trong các ốc M3x12 để bạn có thể cố định thanh trượt bằng tay mà không cần dụng cụ.
  • Phần tay cầm có thể lắp bên trái hoặc bên phải tùy ý.

Các linh kiện cần chuẩn bị:
4 ốc đầu trụ M3 x 8
6 ốc đầu trụ M3 x 12
1 ốc vít không đầu (set screw) M3 x 12
12 insert ren nhiệt M3
4 ốc vít gỗ 3,5 x 20
1 tấm gỗ khoảng 200x250mm, dày 16mm
1 mỏ hàn (đường kính phần kẹp từ 20,1 - 20,5 mm; ví dụ: https://www.amazon.de/dp/B09LHGYVJR/)
