Kẹp giữ đầu tuýp 3/8 inch có nam châm cho hệ thống Ernst
Bộ kẹp nam châm bổ sung dùng cho thanh ray gắn đầu tuýp Ernst, kích thước 3/8 inch. Thiết kế chuyên dụng giúp sắp xếp và giữ đầu tuýp chắc chắn bằng nam châm, hỗ trợ in ấn dễ dàng và tiện lợi cho góc làm việc của bạn.
Mô tả
Kích thước thiết kế của mẫu:
- 3/8" - đầu cắm 0.370"
- lỗ nam châm được thiết kế: đường kính 6.2mm, sâu 3mm
- kích thước nam châm thực tế: đường kính 5.98mm, dài 2.75mm
Thông số in ấn ảnh hưởng rất lớn đến độ vừa khít của các chi tiết này. Bạn có thể cần thử nghiệm một vài lần với cài đặt trên phần mềm slicer, nhưng chúng không tốn nhiều nhựa đâu…
Mình thiết kế lỗ nam châm để ép vừa (press fit) mà không cần dùng keo. Nếu bạn có nam châm kích thước khác, hãy cho mình biết nhé. Nếu nam châm của bạn chỉ hơi khác biệt một chút và bị lỏng, chỉ cần một hoặc hai giọt keo là dính rất chắc.

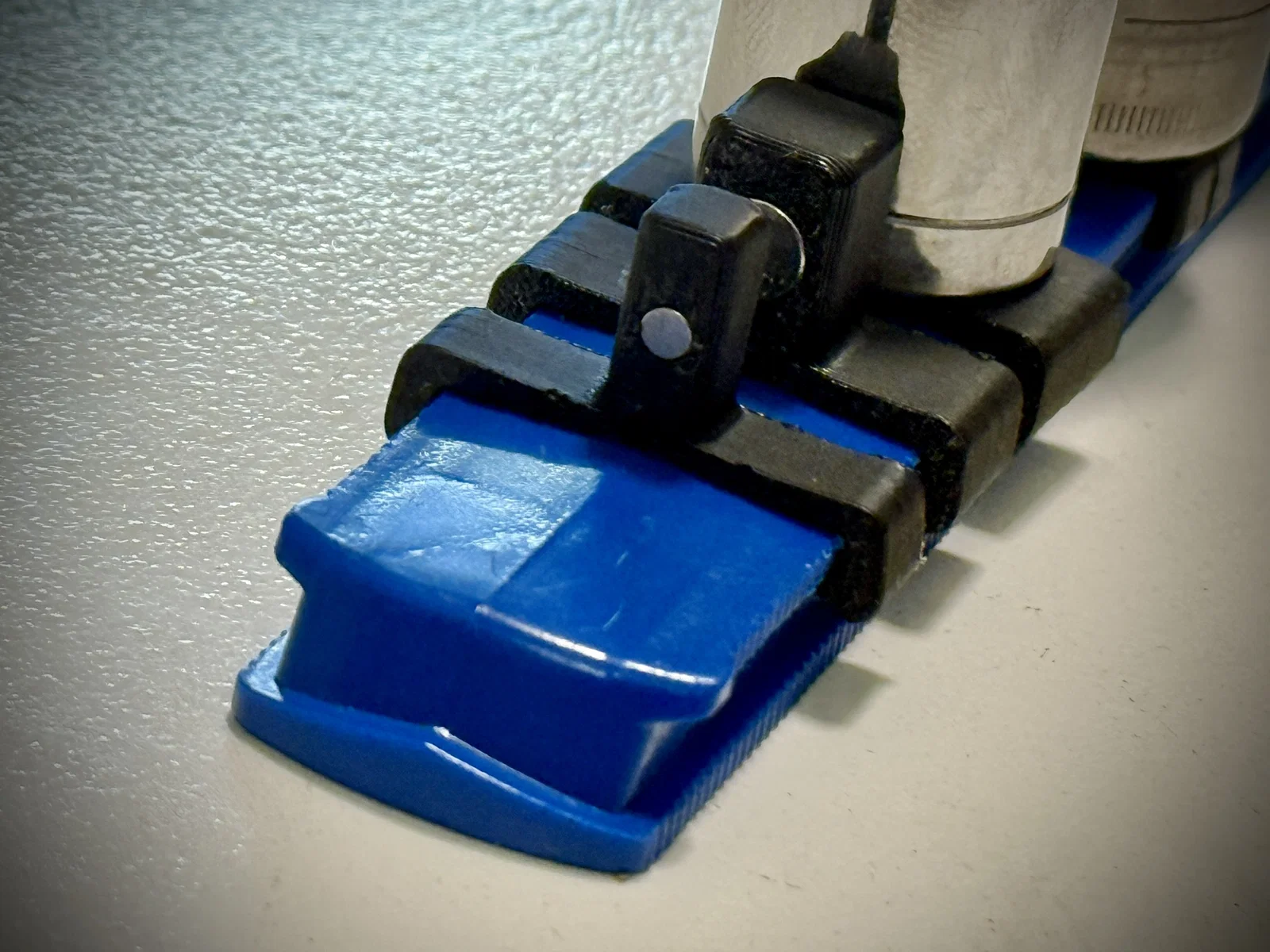

Trong ảnh là mẫu mình in bằng nhựa PLA với đầu phun 0.6mm, lớp in 0.24mm. Mình vẫn khuyên bạn nên dùng PETG hoặc ABS/ASA thay vì PLA để bền hơn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
