Thước đo góc / Goniometer in 3D với số nổi, không cần support

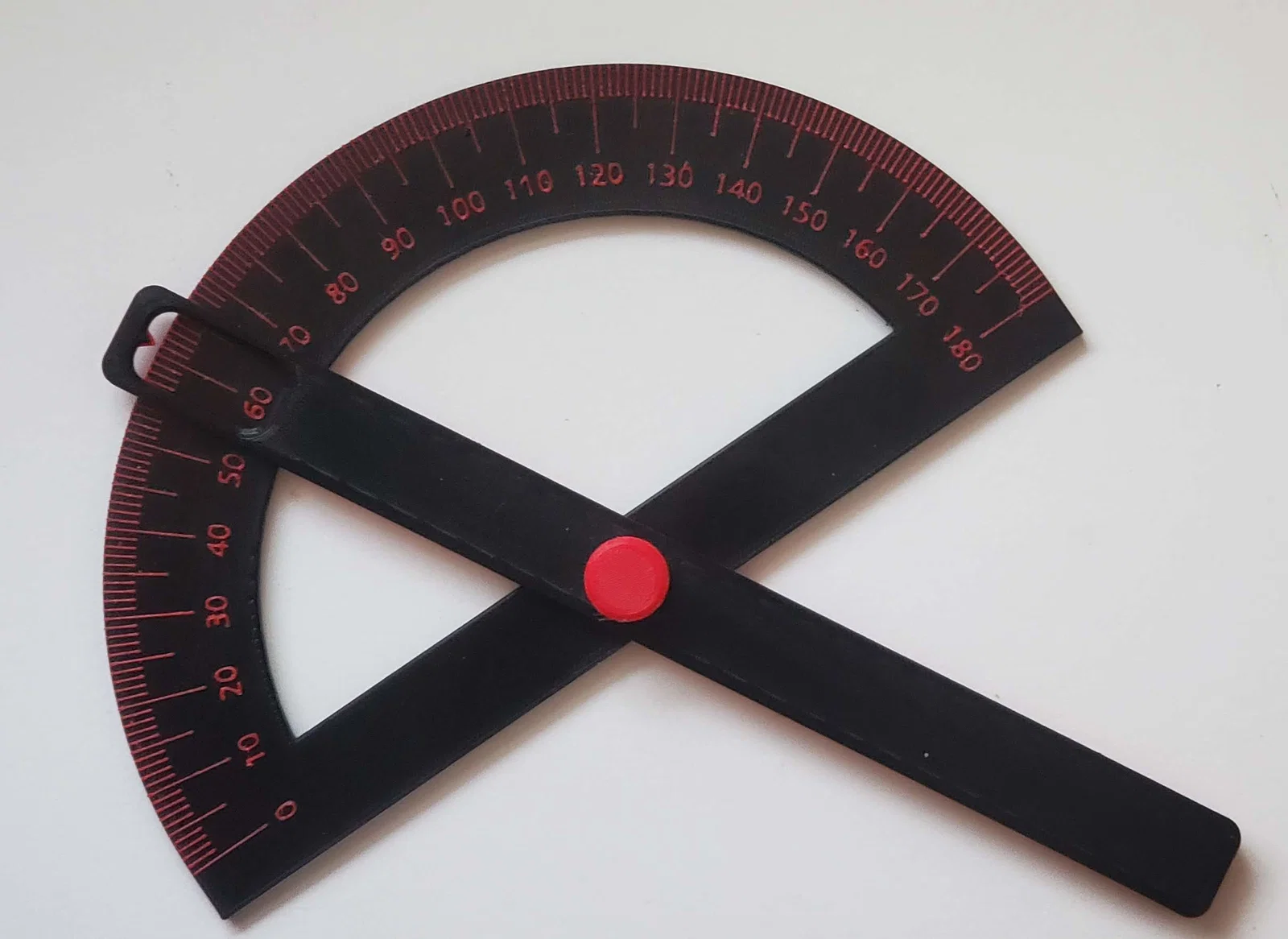

Thước đo góc (Protractor/Goniometer) này được in hoàn toàn bằng nhựa, không cần hỗ trợ (no supports). Các con số và vạch chia độ được thiết kế nổi, rất lý tưởng để in 2 màu. Mình đã thực hiện đổi màu ở hai lớp cuối cùng để làm nổi bật các chi tiết này.

Mình đã tìm thấy một vài mô hình tương tự ở đây và trên Thingiverse, nhưng chưa có cái nào thực sự ưng ý, hơn nữa các mẫu đó không có giấy phép cho phép tùy chỉnh (remix). Vì vậy, mình quyết định tự thiết kế một bản hoàn toàn mới theo ý mình.

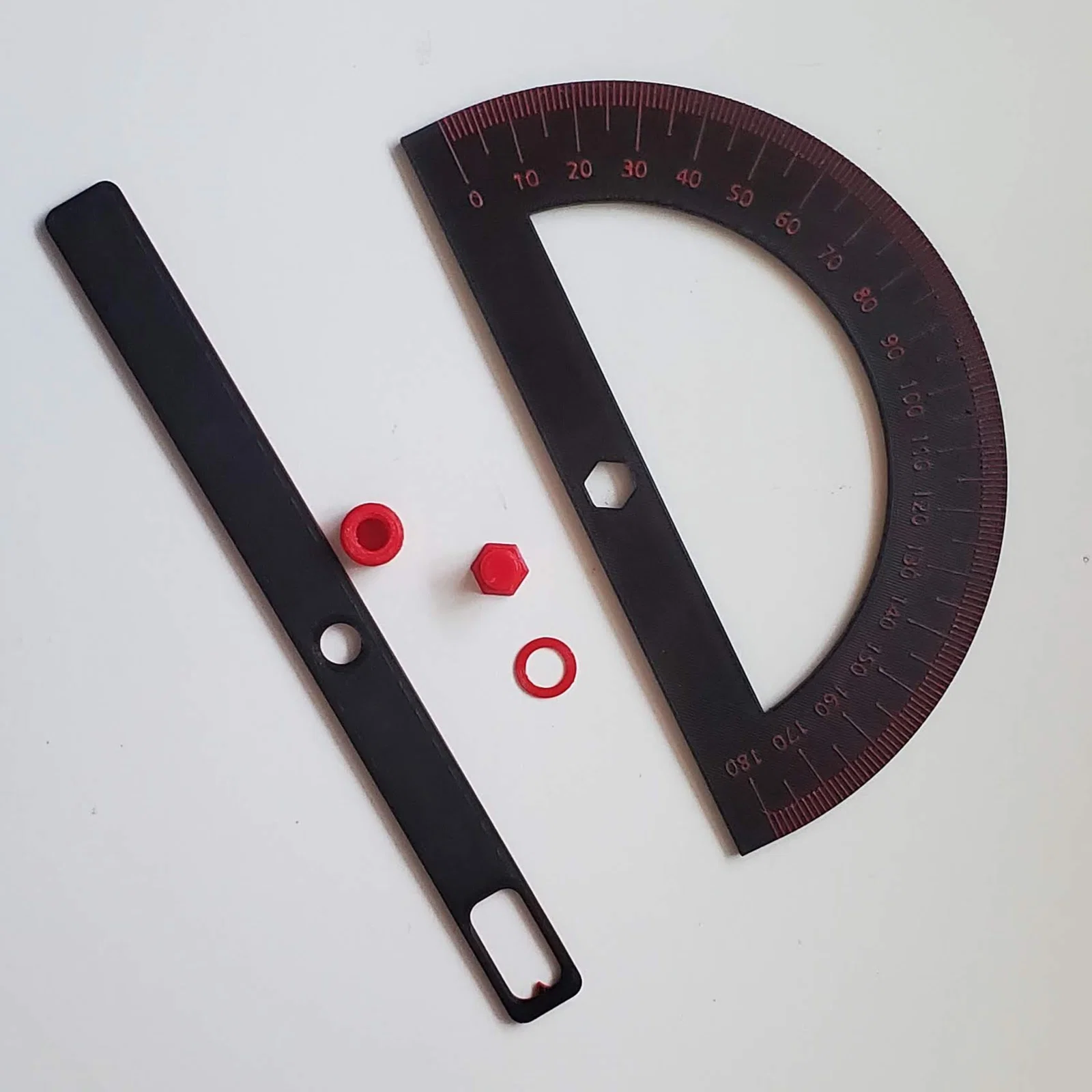

Phần bu-lông khớp vào thân thước bằng đầu lục giác côn, nên dung sai ở đó khá thoải mái. Bộ bu-lông và đai ốc in ra được thiết kế với độ hở vừa phải, nhưng nếu máy in của bạn cho kết quả quá chặt, bạn chỉ cần phóng to (scale) đai ốc lên khoảng 2% theo trục X và Y (giữ nguyên trục Z).

File .STEP đã được đính kèm để các bạn tiện remix hoặc tùy chỉnh theo nhu cầu nhé.
