Đầu máy hơi nước đầu tiên - Mô hình cơ khí lịch sử

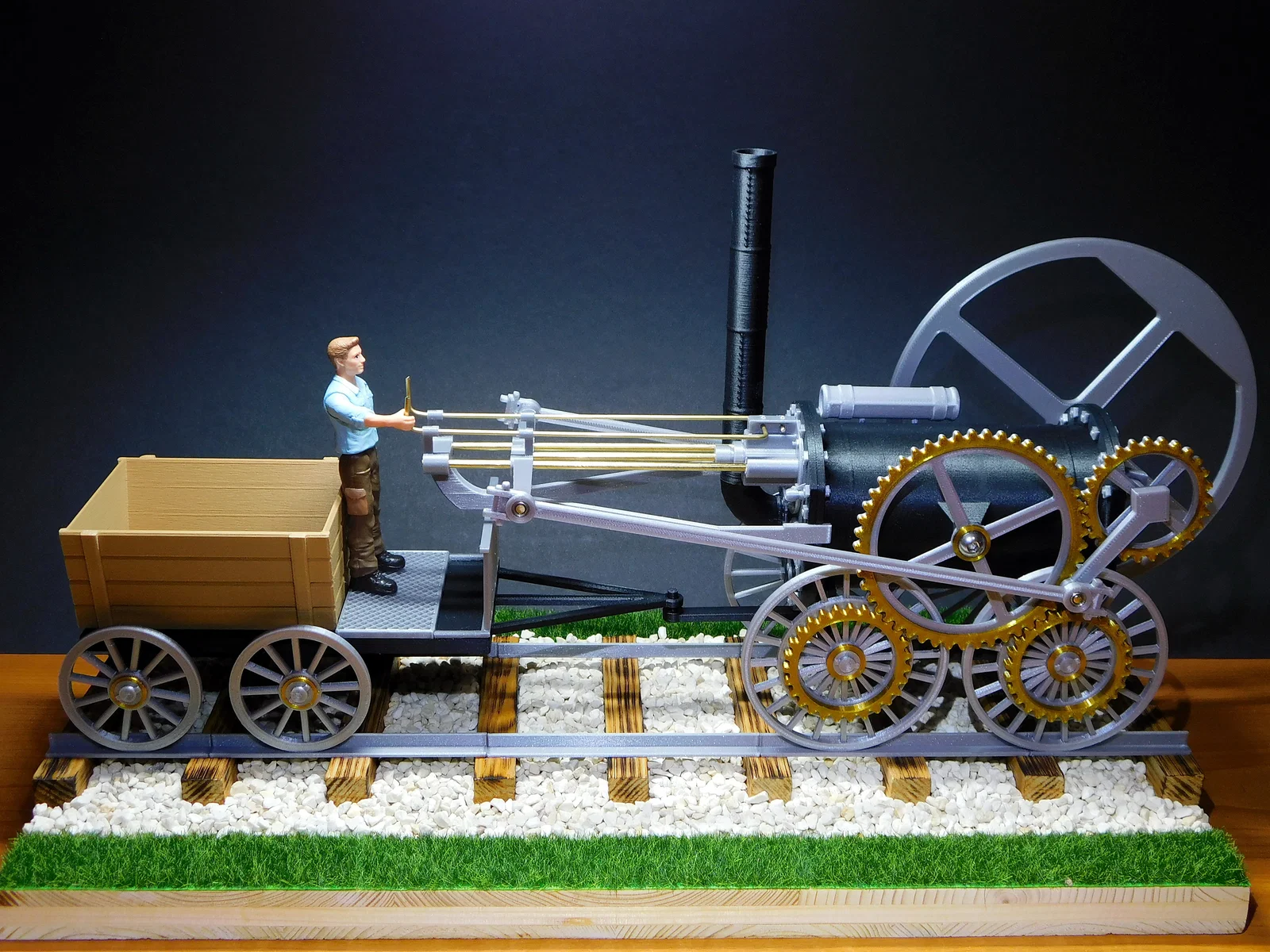

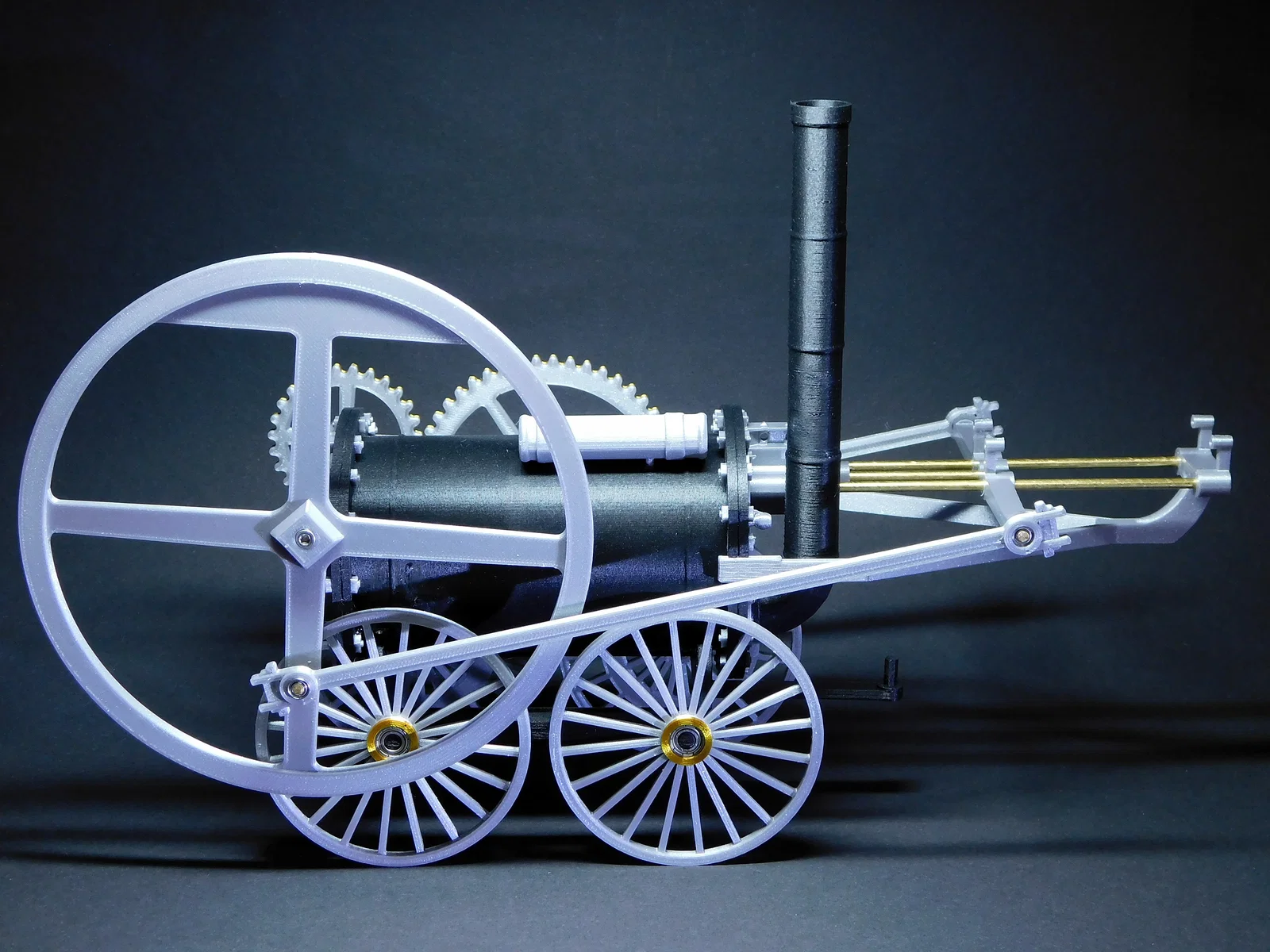

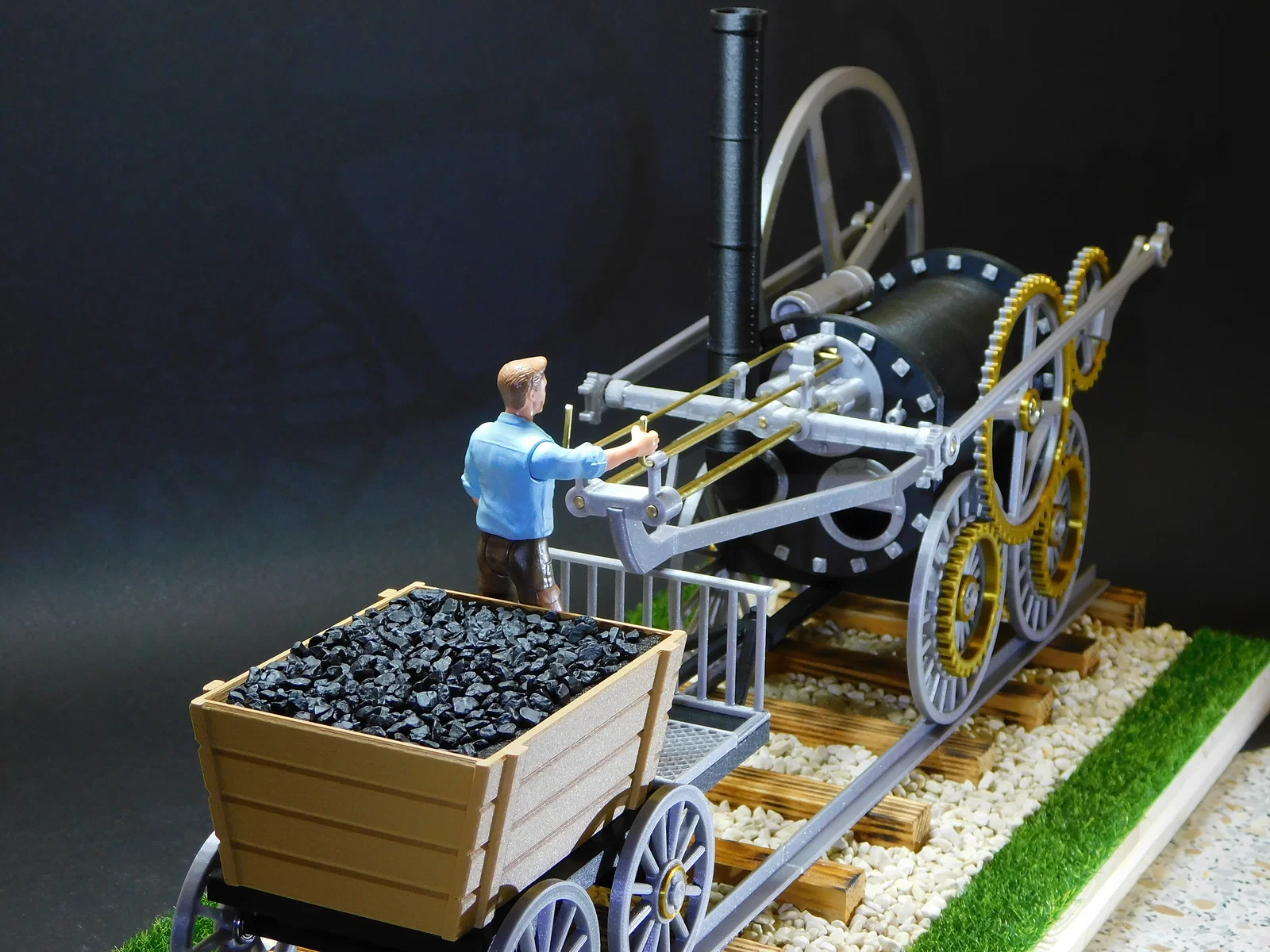

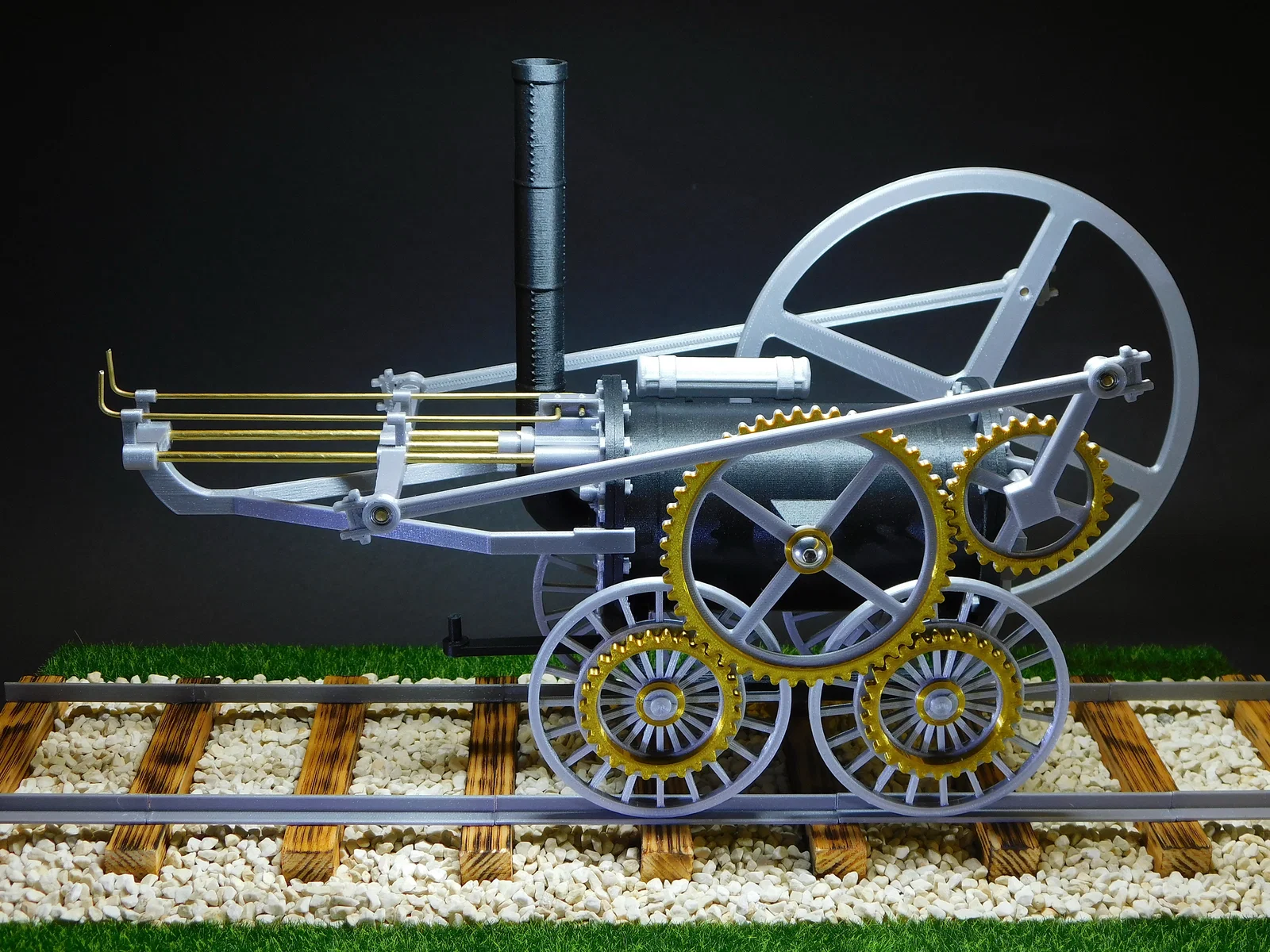

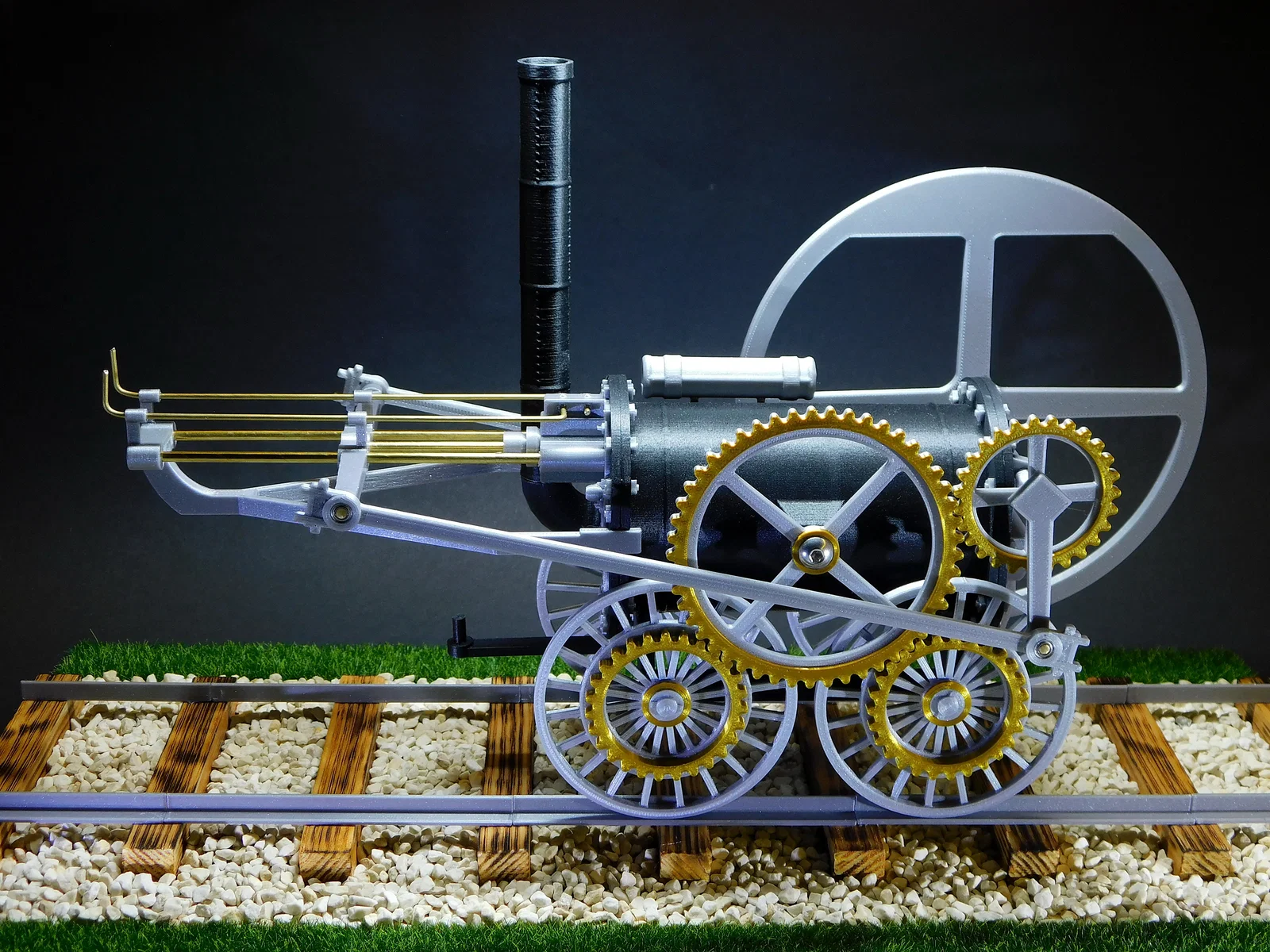

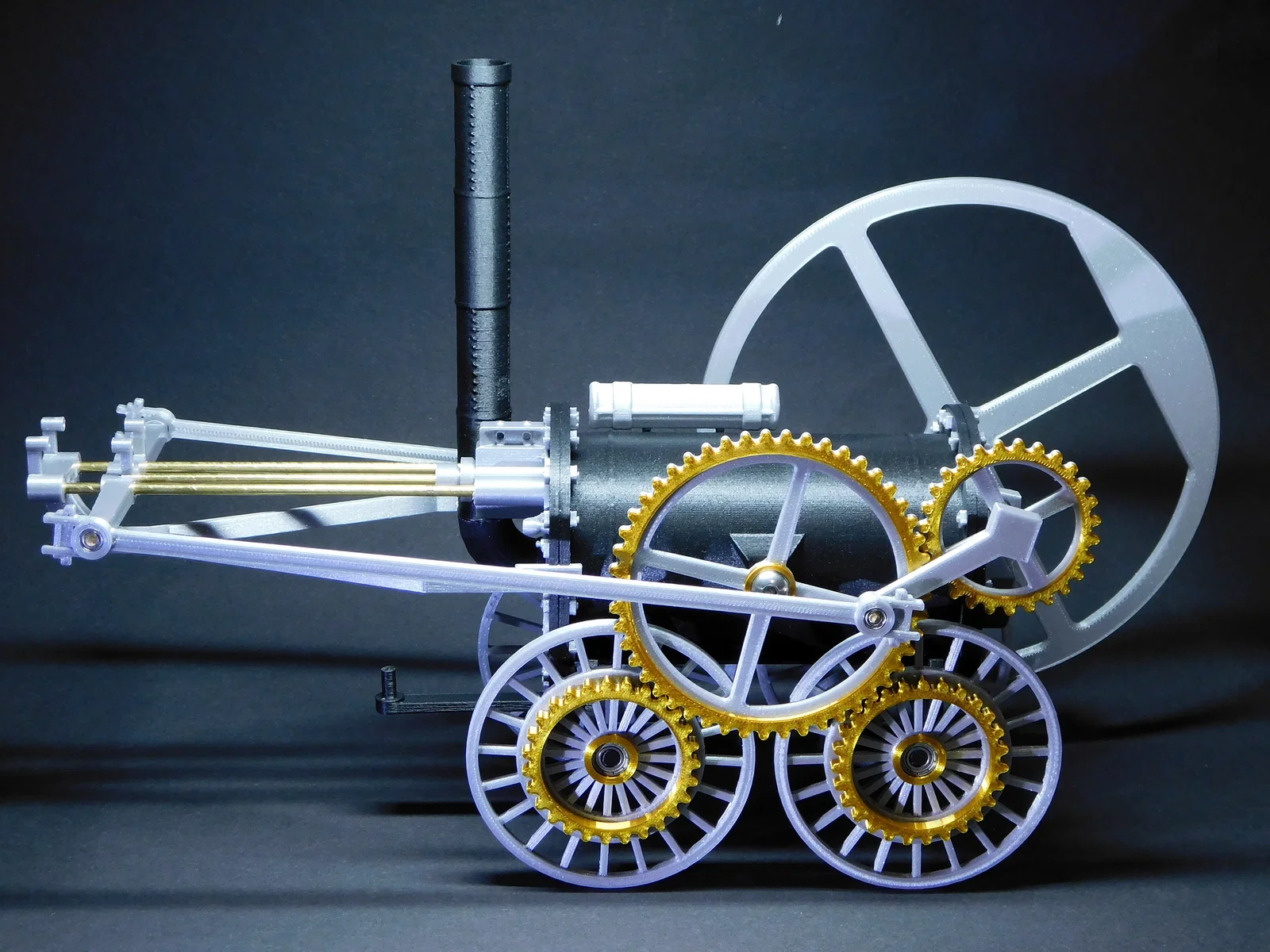

Mô hình đầu máy hơi nước đầu tiên của Richard Trevithick, một nhà phát minh người Anh từ năm 1804. Trong lúc tìm kiếm các mô hình cơ khí, mình đã thấy chiếc đầu máy này và rất ấn tượng, nên mình quyết định tạo ra một mô hình in 3D cho những ai yêu thích lịch sử và tàu hỏa. Các chi tiết không cần dùng support, một số bộ phận gồm hai phần và cần dán lại với nhau.

CẬP NHẬT! Đã thêm các tệp STL

Hướng dẫn lắp ráp chi tiết nằm trong video.

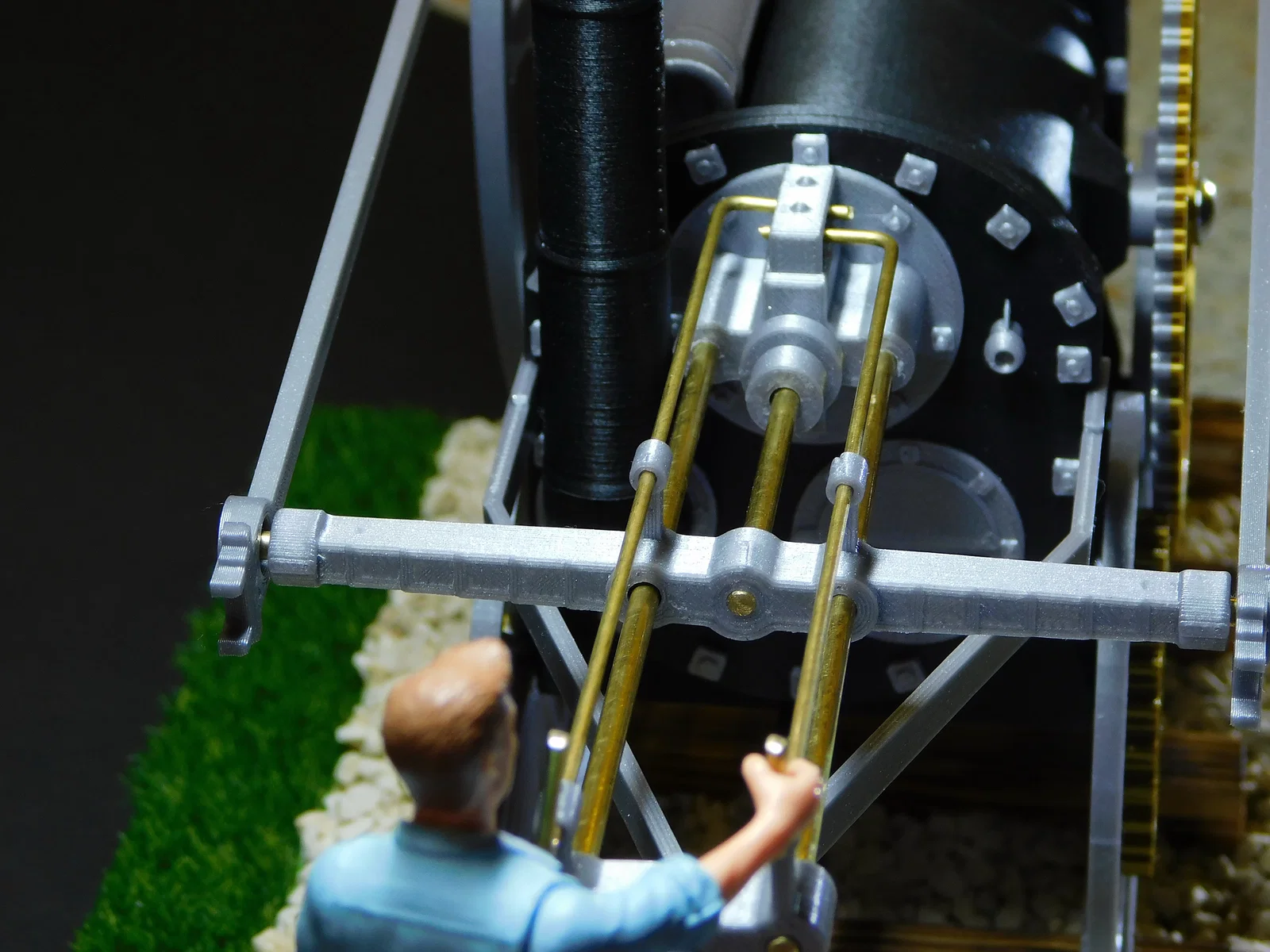

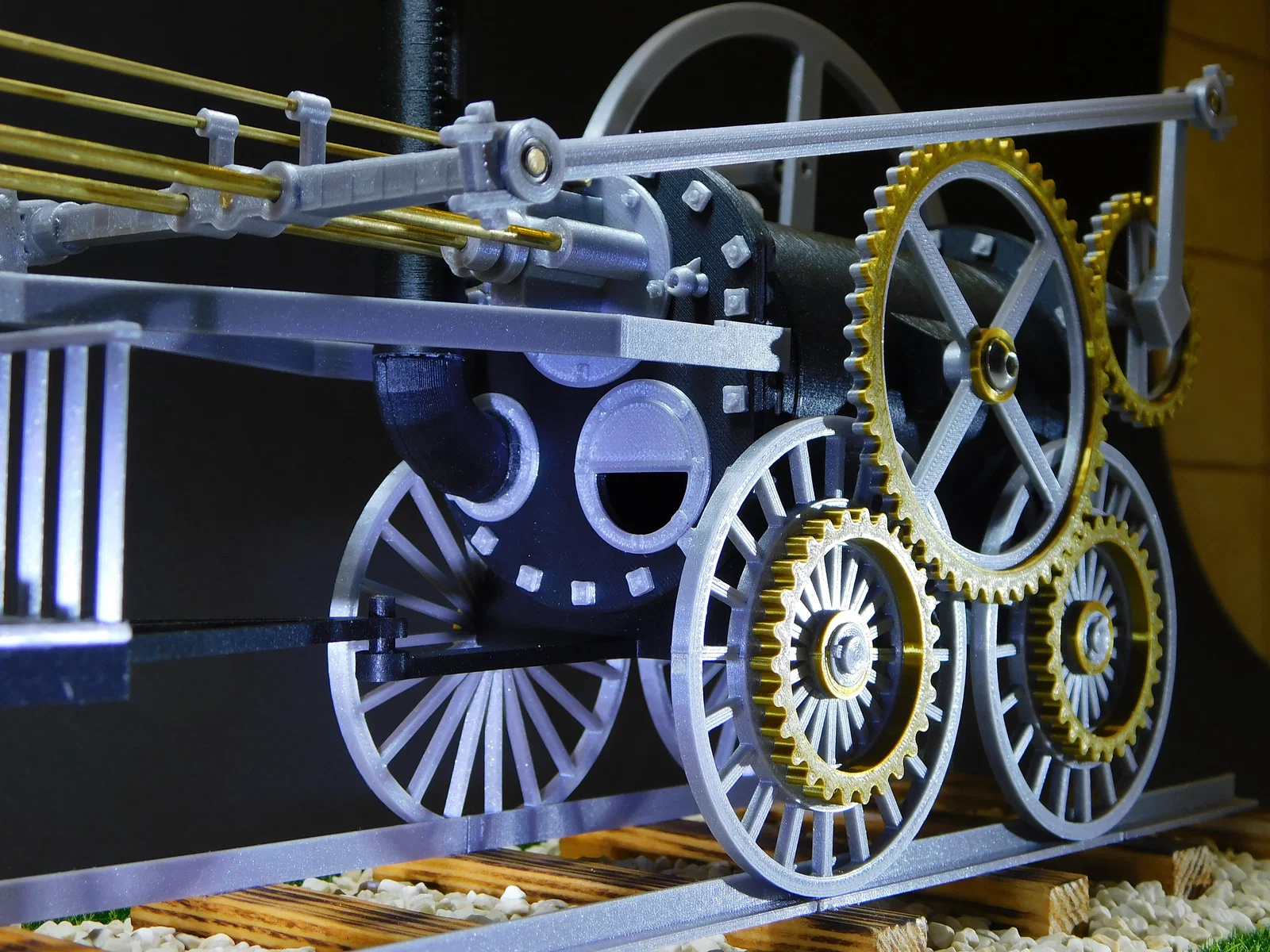

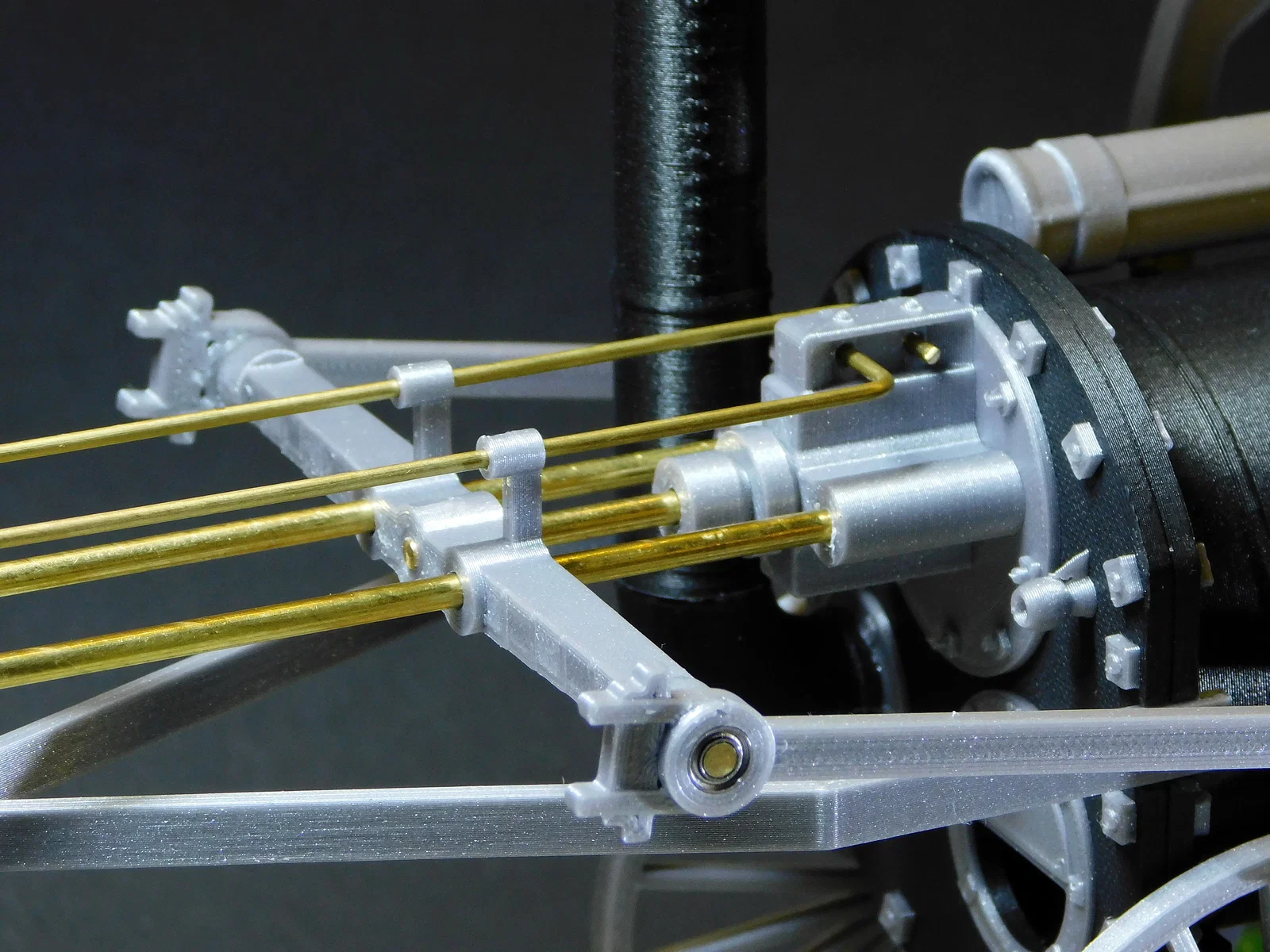

Mình đã làm các lỗ cho vít, trục và dây đồng nhỏ hơn để đảm bảo chúng vừa vặn chính xác sau khi khoan lại. Rất vui vì mình đã dùng vòng bi, các bộ phận chuyển động đều rất mượt mà. Phần cứng cần thiết: 9 vòng bi 5x10x4 mm, 8 vòng bi 3x6x2.5mm, 1 vít M3x35mm, 1 vít M3x30mm, 1 vít M5x15mm. 3 dây đồng 125x3mm, 4 dây đồng 8x3mm và 2 dây 1.5x140mm cho các thanh điều khiển.

Mình đã đặt mua vòng bi ở cửa hàng mô hình và dây đồng ở tiệm hàn, mọi thứ không có gì quá phức tạp.

Hãy mài một đầu của trục dây đồng 8x3mm một chút để vừa với vòng bi 3x6x2.5mm.

Phần lưới dưới người lái - hãy dùng kiểu in straight line fill và đặt 0 lớp trên/dưới trong cài đặt in.

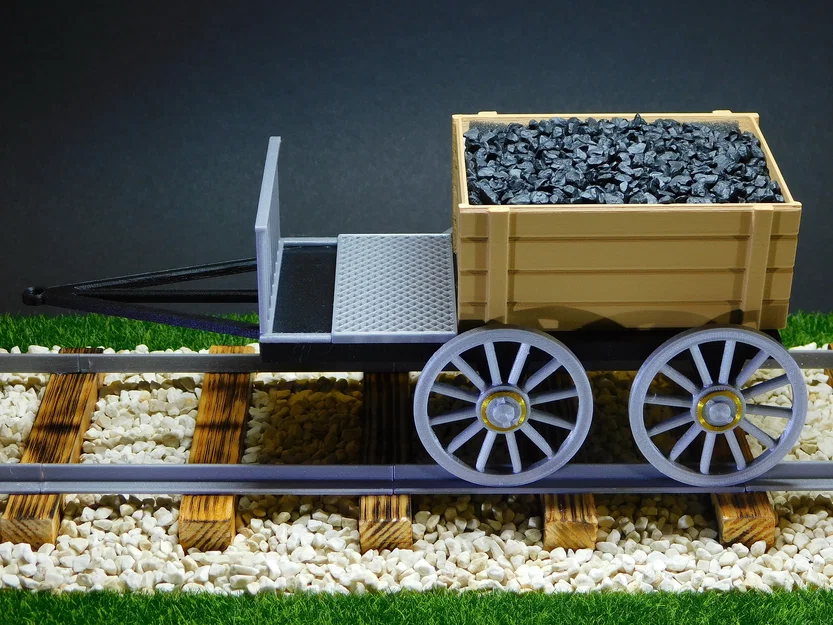

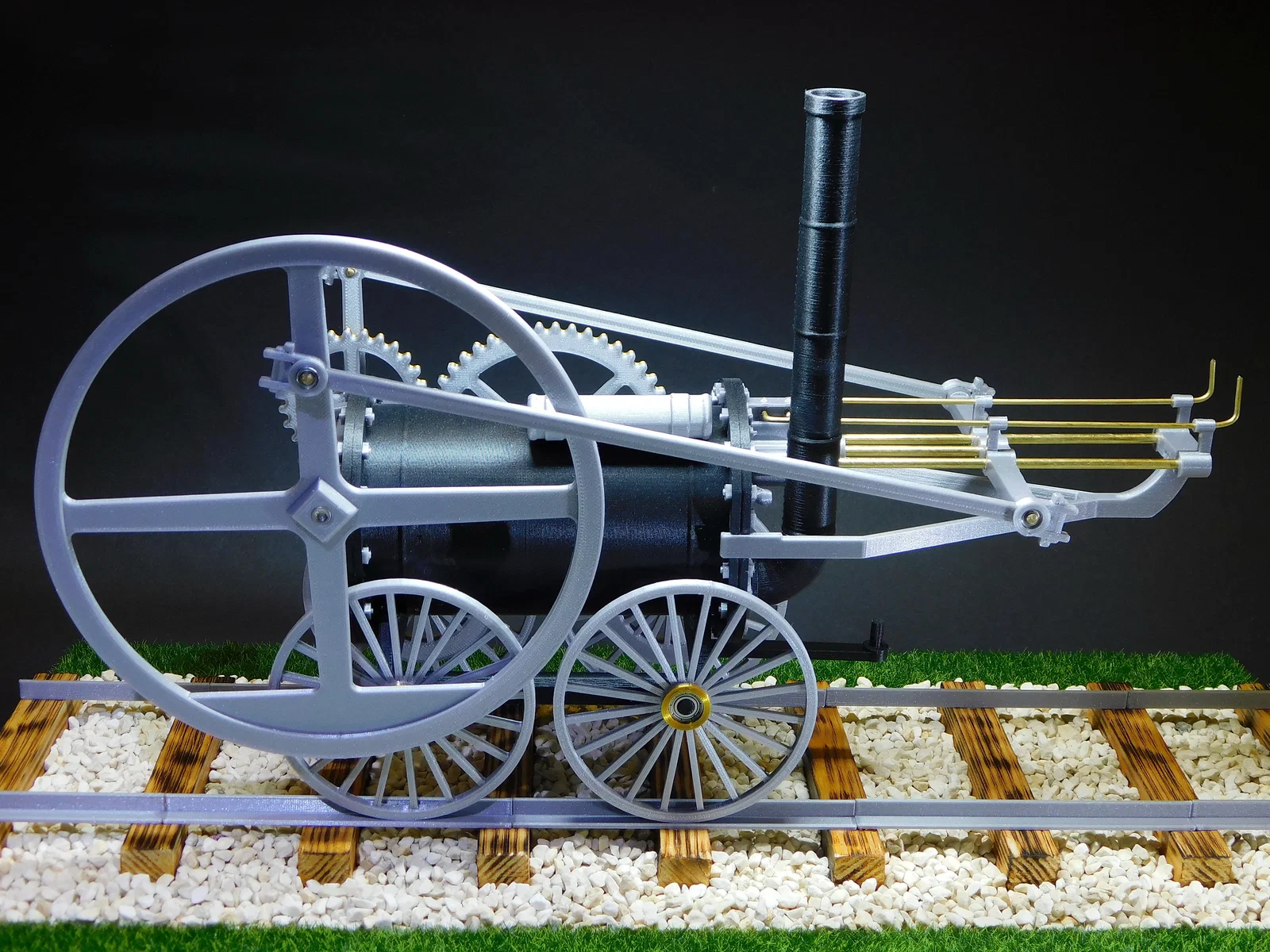

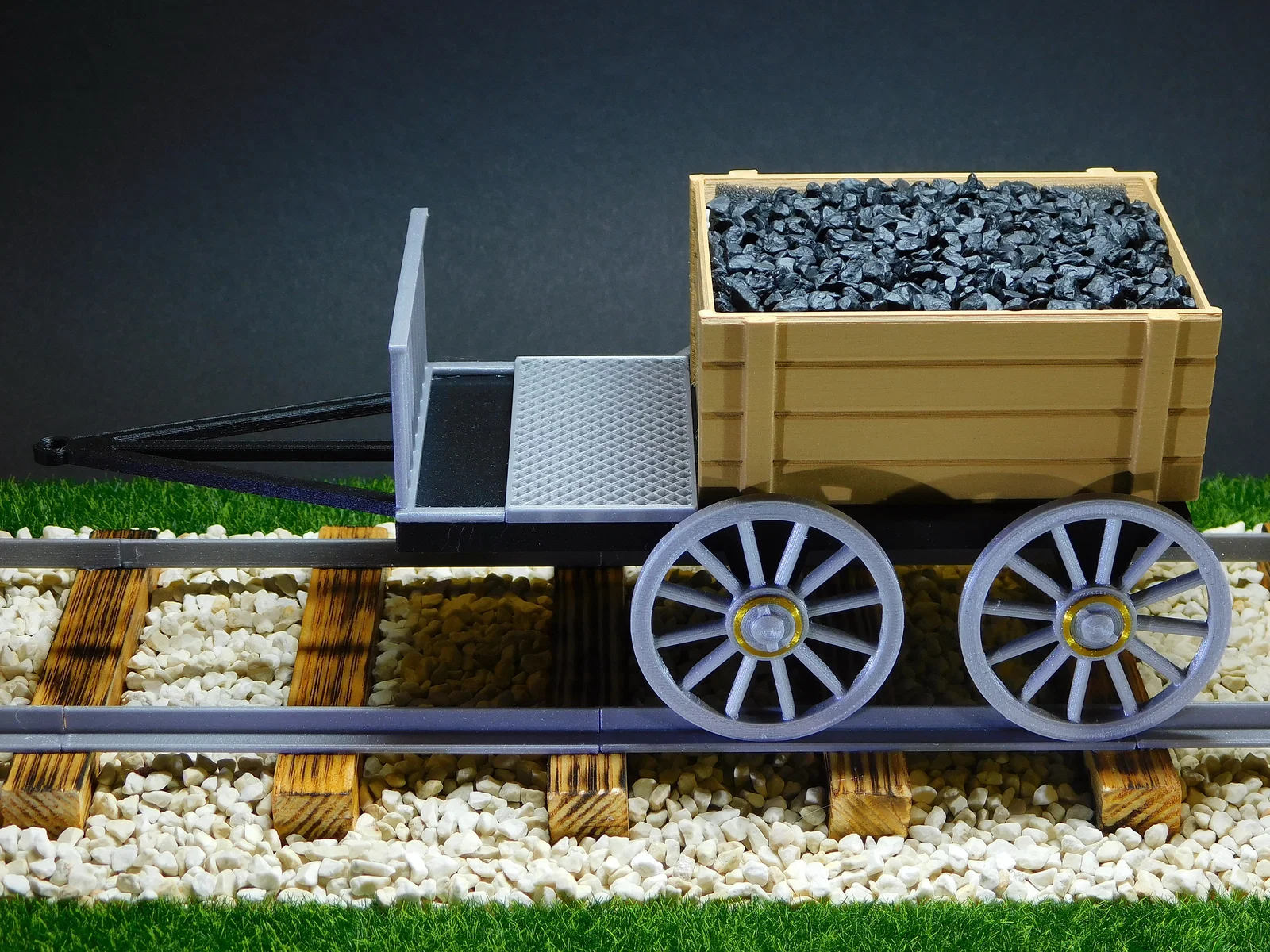

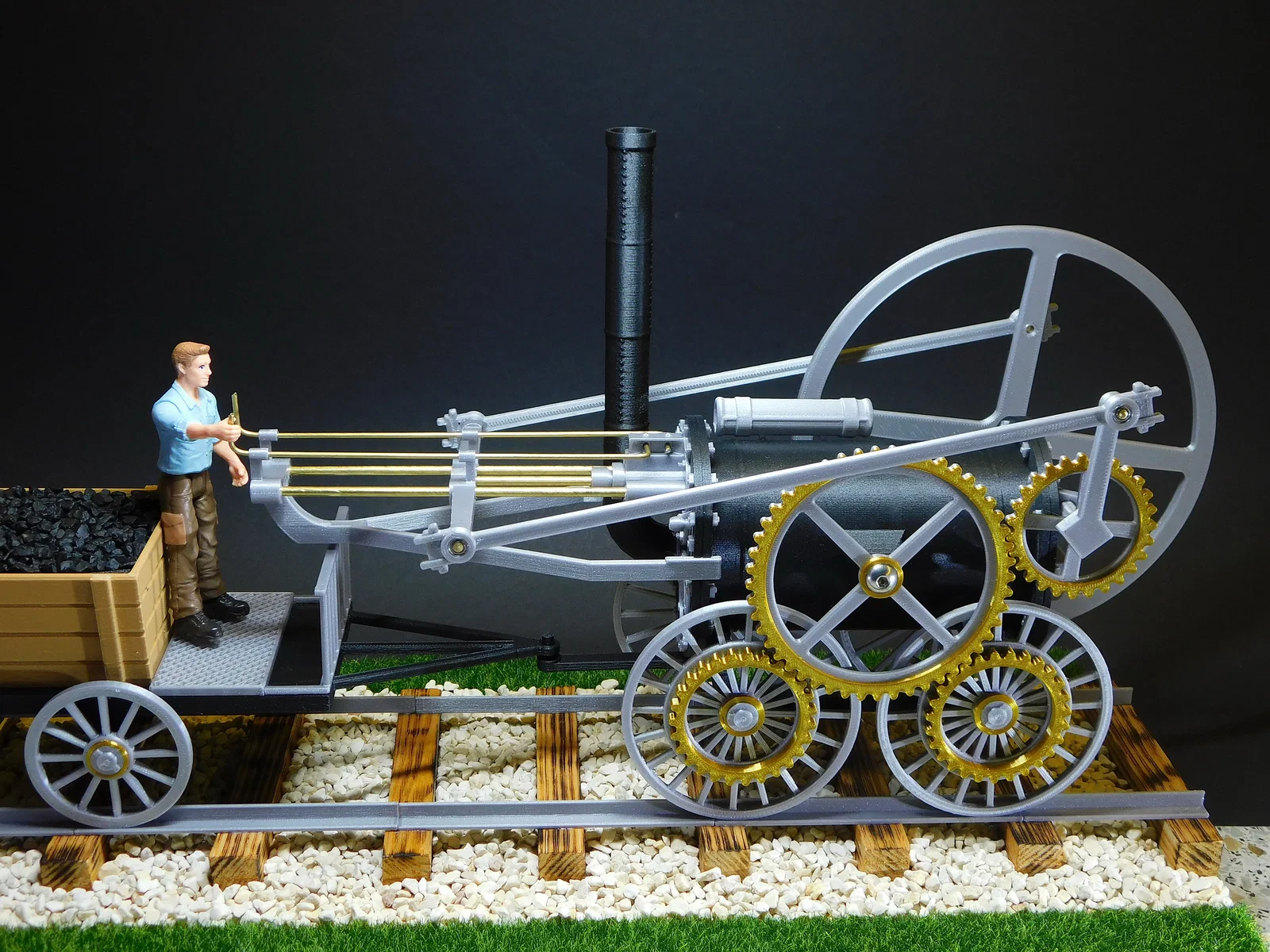

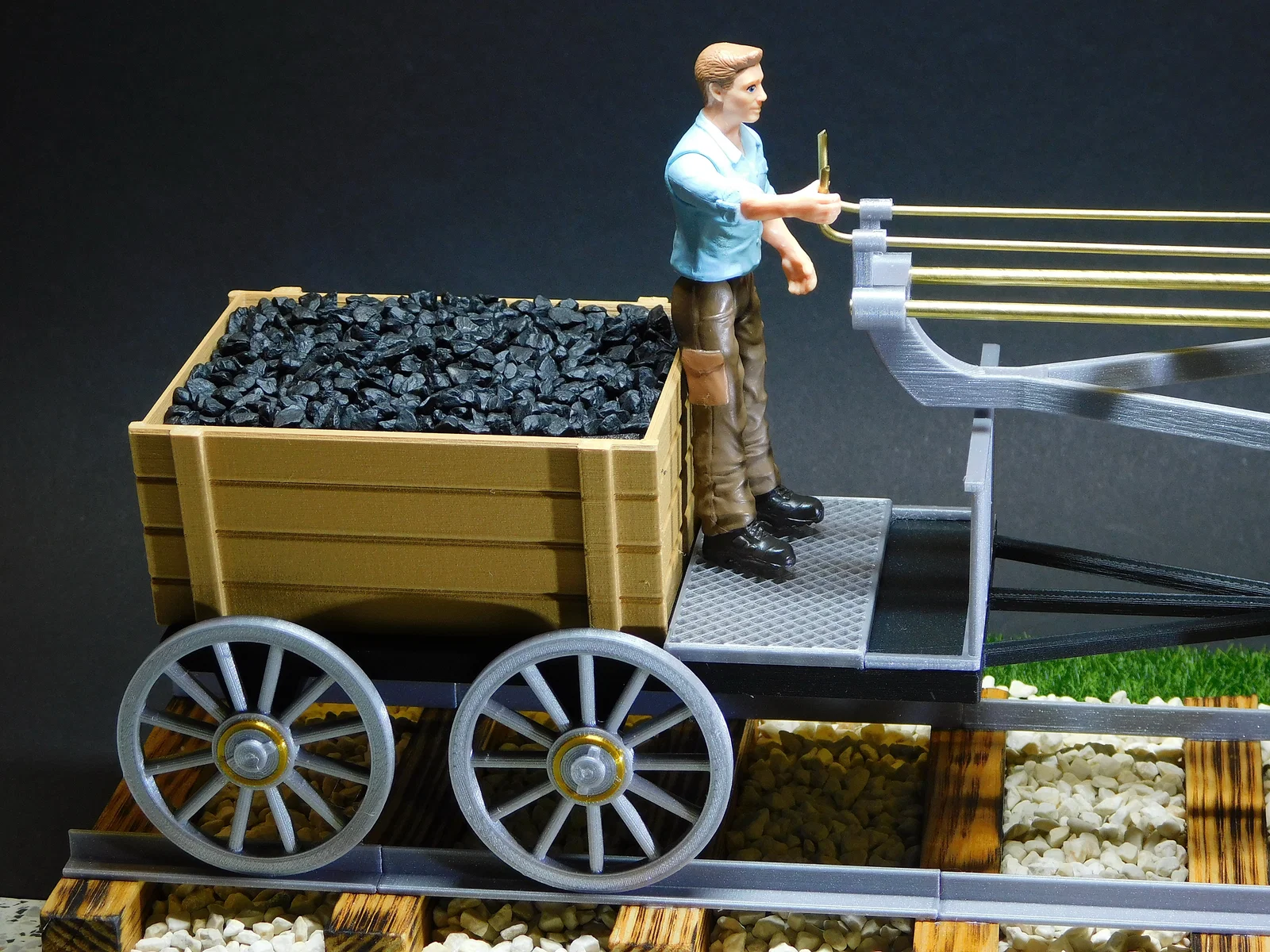

Mình cũng đã làm một đoạn đường ray giả để mô hình trông thực tế hơn. Chiếc xe goòng là món quà tặng kèm cho mô hình này.

Mình cố gắng làm cho mô hình dễ lắp ráp nhất có thể để hạn chế tối đa việc phải dán keo. Nếu mình có quên điều gì hoặc bạn thấy chỗ nào chưa rõ, cứ nhắn cho mình, mình rất sẵn lòng hỗ trợ.

Hiện tại mình chỉ biết làm mô hình bằng Tinkercad và Prusaslicer. Vì vậy, nếu bạn gặp vấn đề với file 3mf như mất lỗ hoặc lỗi hình học, vui lòng sử dụng Prusaslicer để cắt file (slice), mọi thứ sẽ hoạt động tốt.
