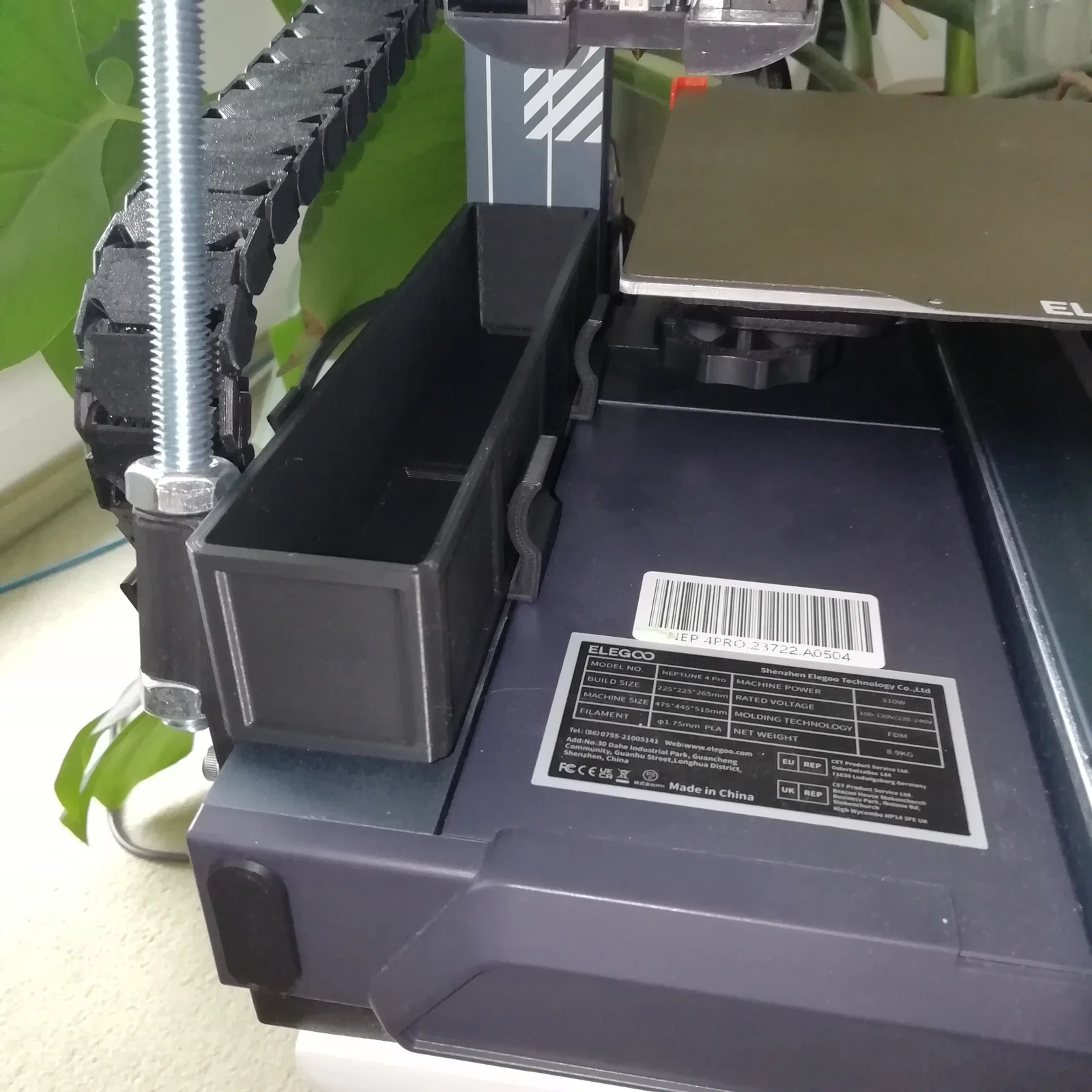

Khay Đựng Rác Cho Elegoo Neptune 4 Pro

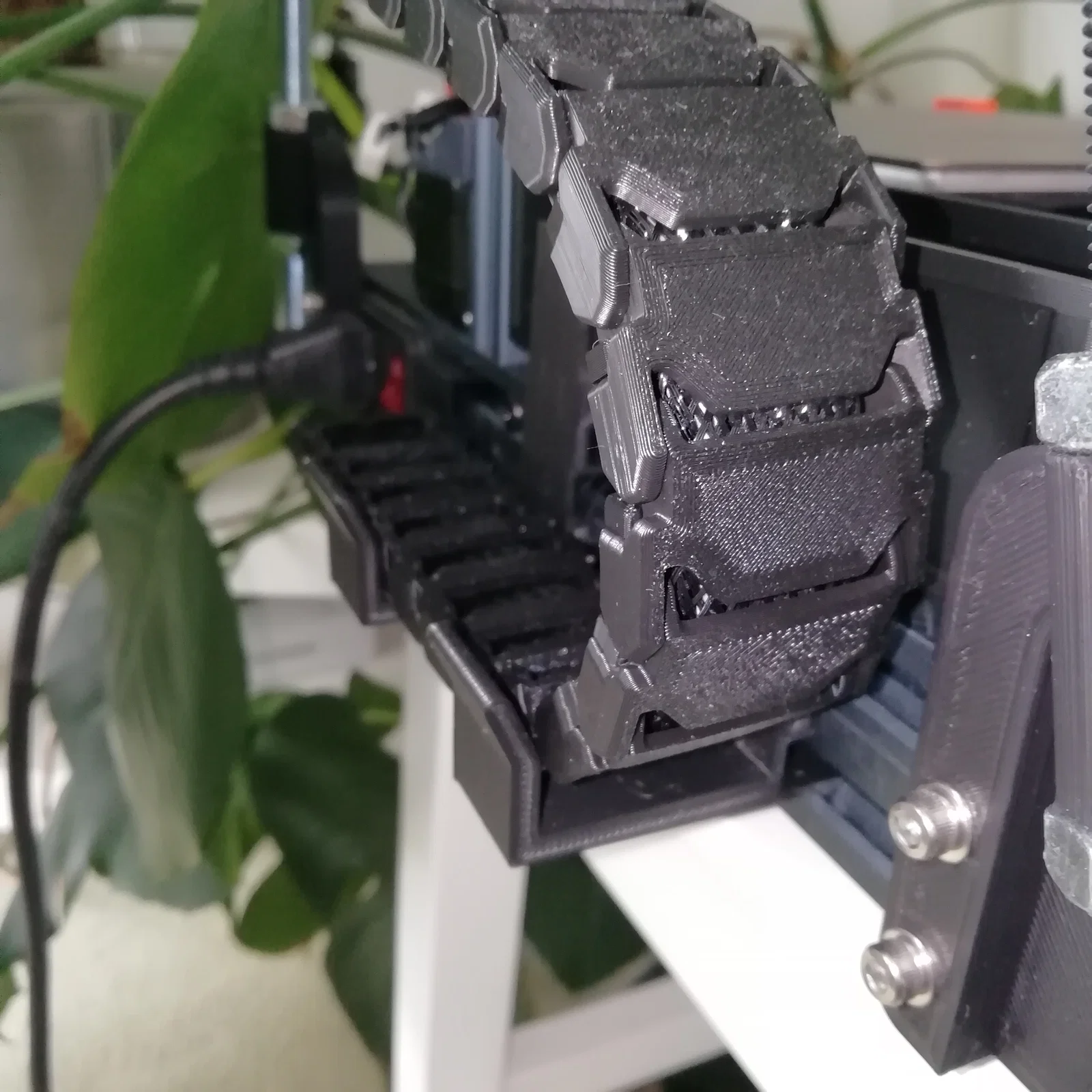

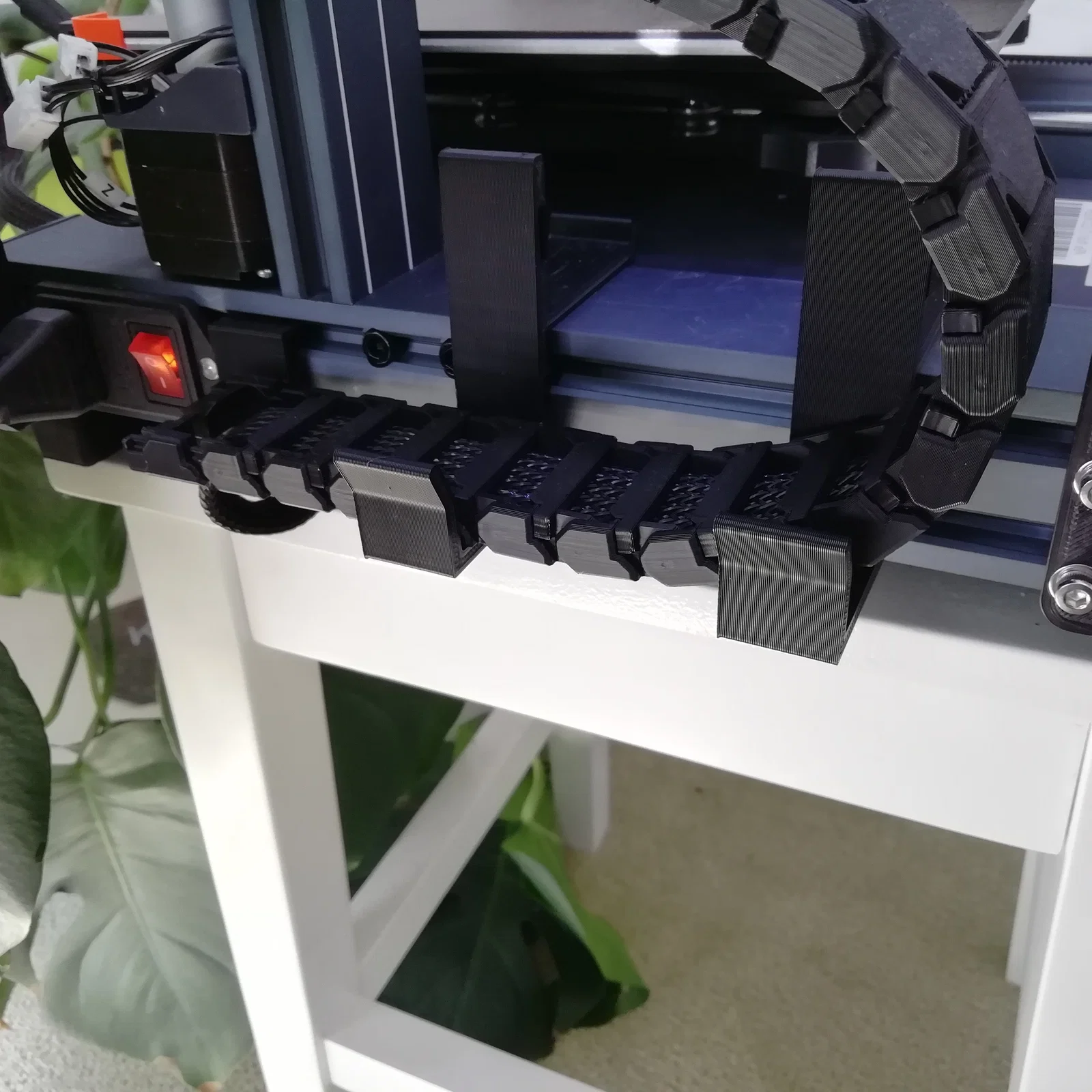

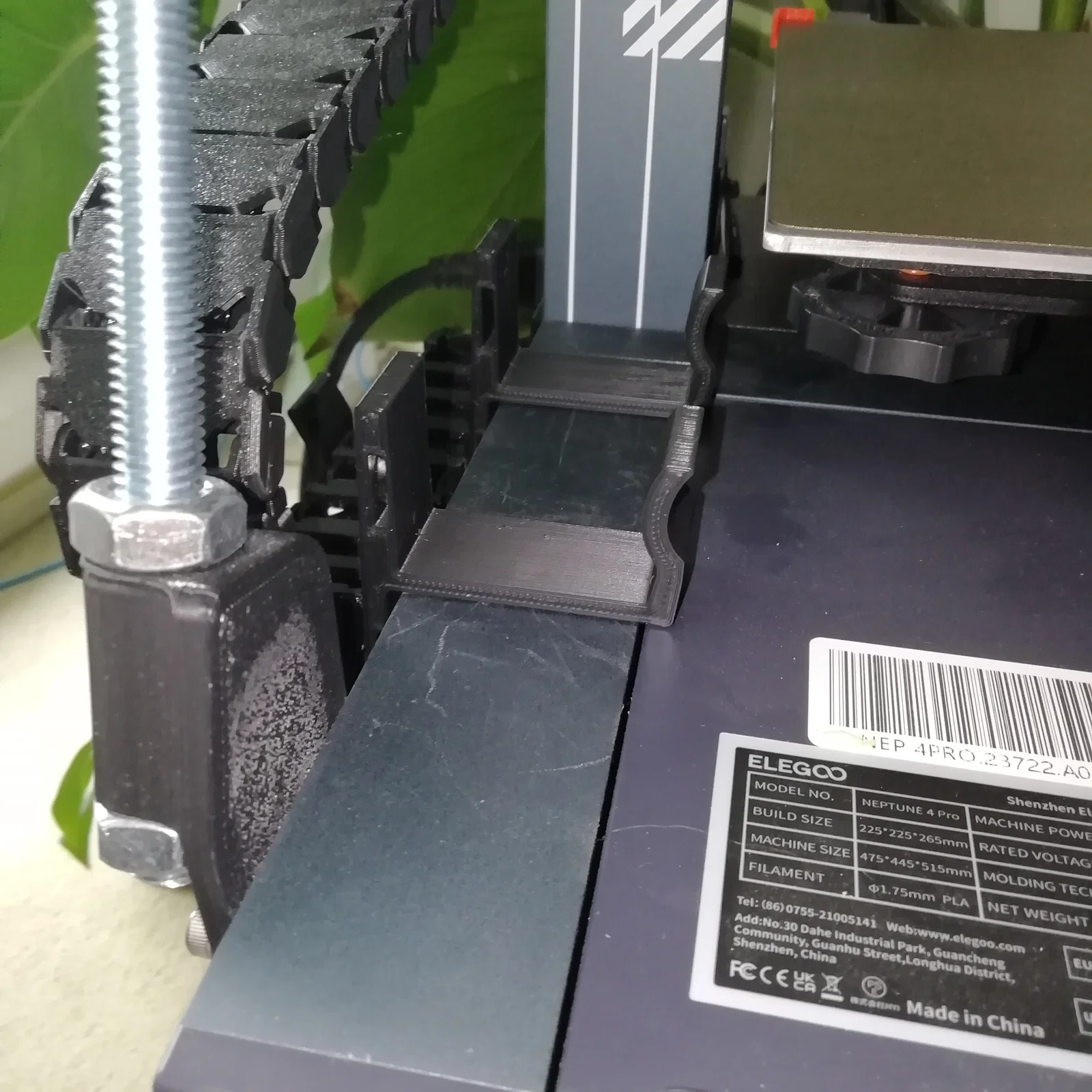

Chào các bạn, đây là mẫu khay đựng rác mình thiết kế riêng cho máy in Elegoo Neptune 4 Pro của mình. Mình làm khay này để dùng chung với hệ thống xích cáp Elegoo Neptune 4 Series Chain system của browzzrr và bộ ổn định trục Z Elegoo neptune 4 / pro z-axis stabilizer v2 của EntasDisk. Khay rác được cố định bằng hai kẹp. Mình có chia sẻ phiên bản kẹp riêng lẻ và phiên bản kẹp tích hợp sẵn hướng dẫn dây cáp xích.

Trong các kẹp có khe để gắn nam châm kích thước tối đa 12 mm x 2,5 mm. Đây là chi tiết từ bản thảo cũ mà mình định dùng nam châm, nhưng thực tế thì phần kẹp đã đủ chắc chắn rồi.

Cảm hứng cho dự án này đến từ:

NEW: 6 styles! Trash Tray (Pooptray) for Elegoo Neptune 3 & 4 Plus

Thông số in với Neptune 4:

• Dùng nhựa PLA+
• Layer height 0,3 mm
• Kẹp in 3 tường với 15% cubic infill

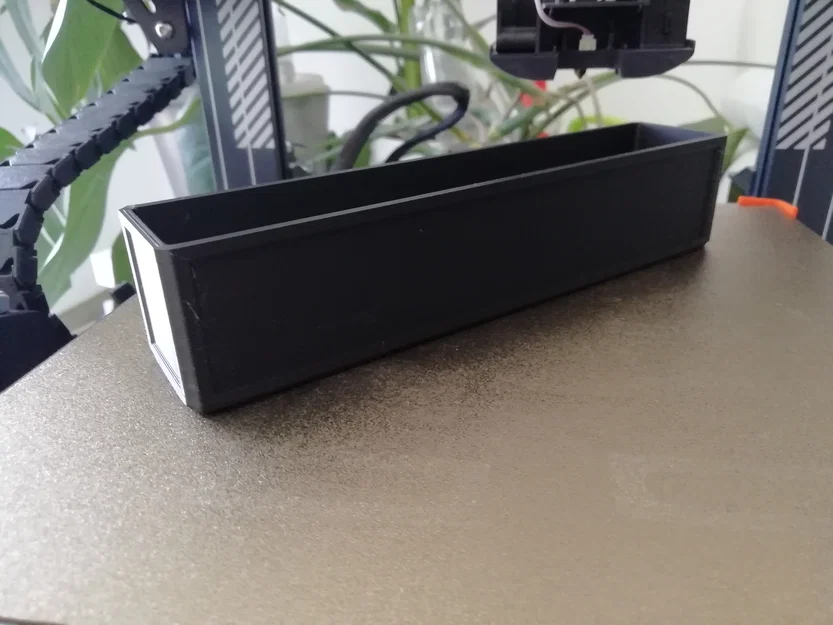

• Thùng rác in toàn bộ tường, không cần infill

Hướng đặt khi in: đặt kẹp nằm nghiêng như trong file và thùng rác hướng miệng lên trên, không cần dùng support.

Cập nhật V1.10 (09/05/24)

Đã cập nhật lại phần kẹp và khay rác sau khi nhận được phản hồi từ David Makes@dTos_1976776.

Thay đổi:

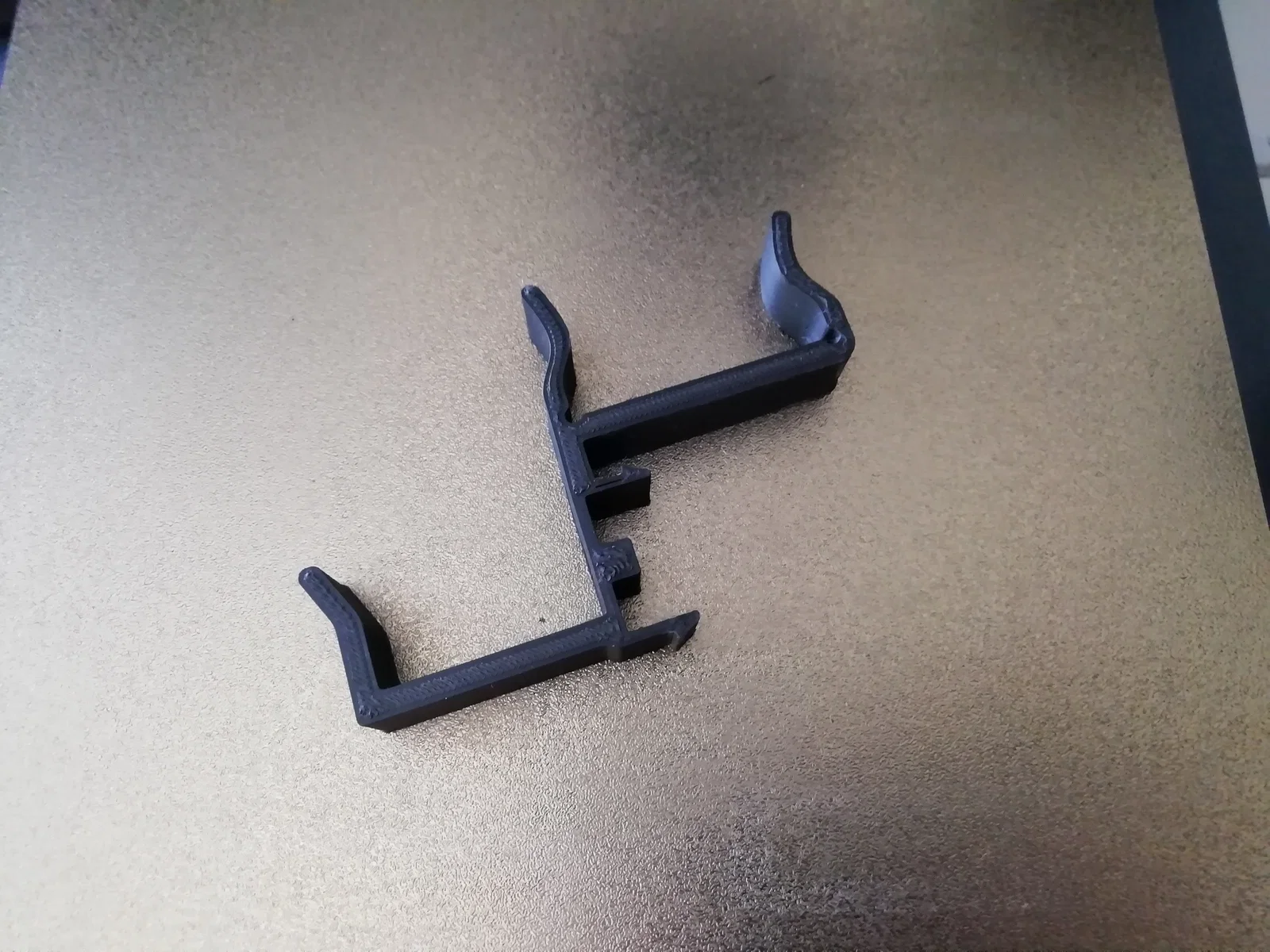

• Thiết kế lại hình học của kẹp để bám chắc hơn
• Loại bỏ khe gắn nam châm
• Loại bỏ phần nhô ra theo chiều dọc ở hai bên khay

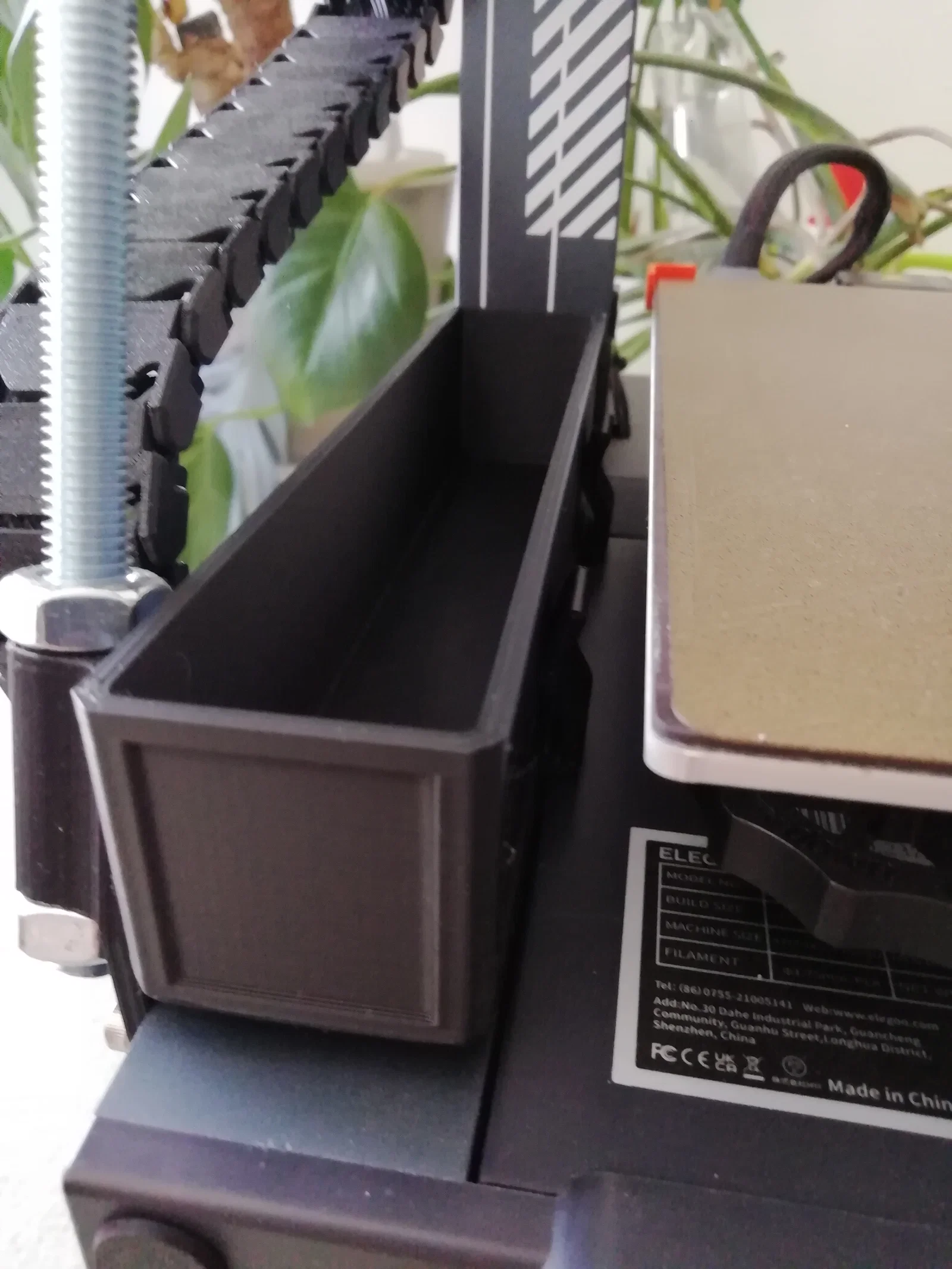

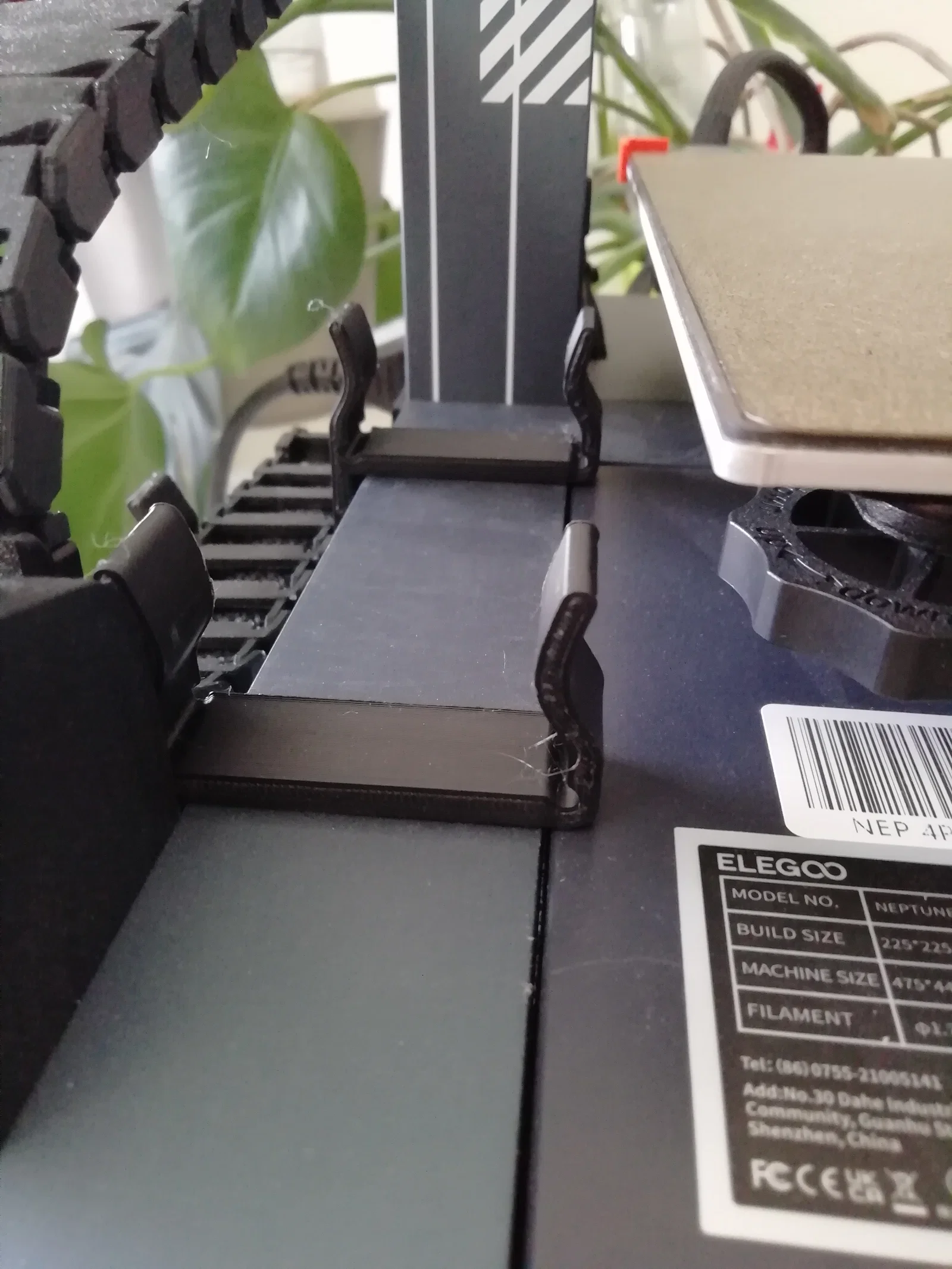

Xem 4 hình ảnh cuối để thấy thiết kế mới.

Chúc các bạn in ấn vui vẻ!
