Dụng cụ hỗ trợ đo chiều cao yên xe đạp (Cữ đo trục giò dĩa)

Lấy cảm hứng từ dụng cụ Saddle Height Bullet của Abbey Bike Tools (một phần trong bộ Fit Kit), những chiếc cữ đo này được thiết kế để nhét vào đầu trục giữa (crank spindle) của xe đạp, giúp bạn đo chiều cao yên xe một cách dễ dàng và đồng nhất.

So với phiên bản của Abbey, thiết kế này cải tiến bằng cách bổ sung nhiều kích thước và chiều dài trục khác nhau để tạo độ ma sát (tự giữ cố định) cho nhiều loại giò dĩa (cranksets) khác nhau, đồng thời giúp các anh em dễ dàng tiếp cận hơn.

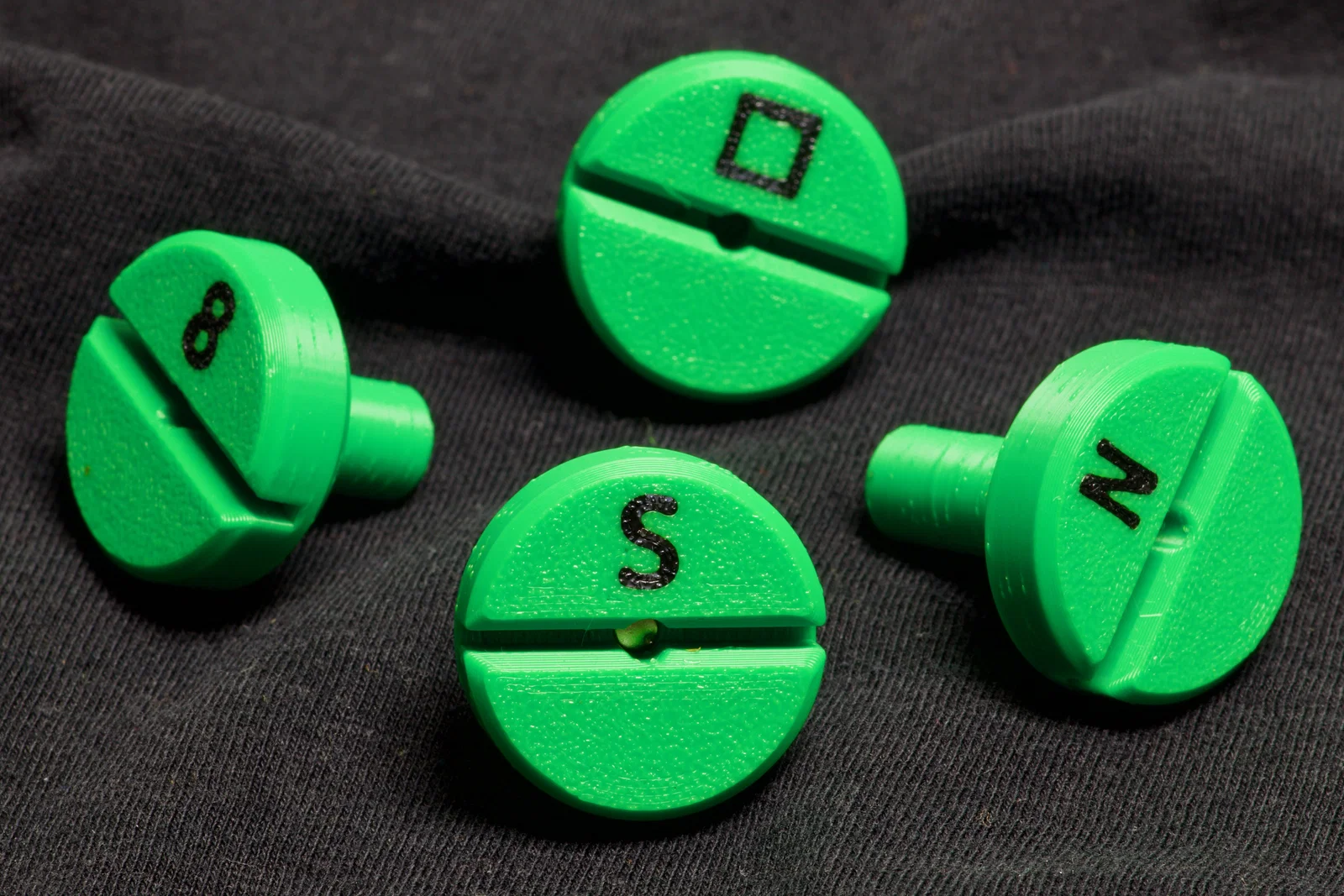

Có bốn mẫu được cung cấp ở đây, bao phủ hầu hết các loại giò dĩa thông dụng:

• 8mm (8): Phù hợp với hầu hết các loại giò dĩa dùng ốc lục giác 8mm. Đã thử nghiệm trên các dòng SRAM GXP, SRAM DUB, Praxis ALBA và Race Face Aeffect. (đường kính 8.1mm x dài 13mm)
• Shimano (S): Phù hợp với hầu hết các nắp chỉnh tải (preload caps) răng rã của Shimano. Đã thử nghiệm trên các dòng FC-M8100 (XT), FC-RX810 (GRX) và FC-R7000 (105). (đường kính 13mm x dài 10mm)
• Race Face Next (N): Phiên bản dài hơn của mẫu 8, dành riêng cho các dòng Race Face Next có ốc nằm sâu bên trong. Bản này không dùng được cho các loại khác như SRAM GXP hay DUB vì sẽ bị cấn, làm dụng cụ không ổn định. (đường kính 8.1mm x dài 20mm)
• Square Taper (☐): Dùng cho hầu hết ốc giò dĩa cốt vuông (square taper) 8mm, vốn có độ sâu nông hơn nhiều so với trục rỗng. Có thể dùng cho cả cốt ISIS hoặc Octalink. Lưu ý: vì lỗ ốc nông nên bạn có thể cần giữ tay khi đo. (đường kính 8.1mm x dài 5mm)

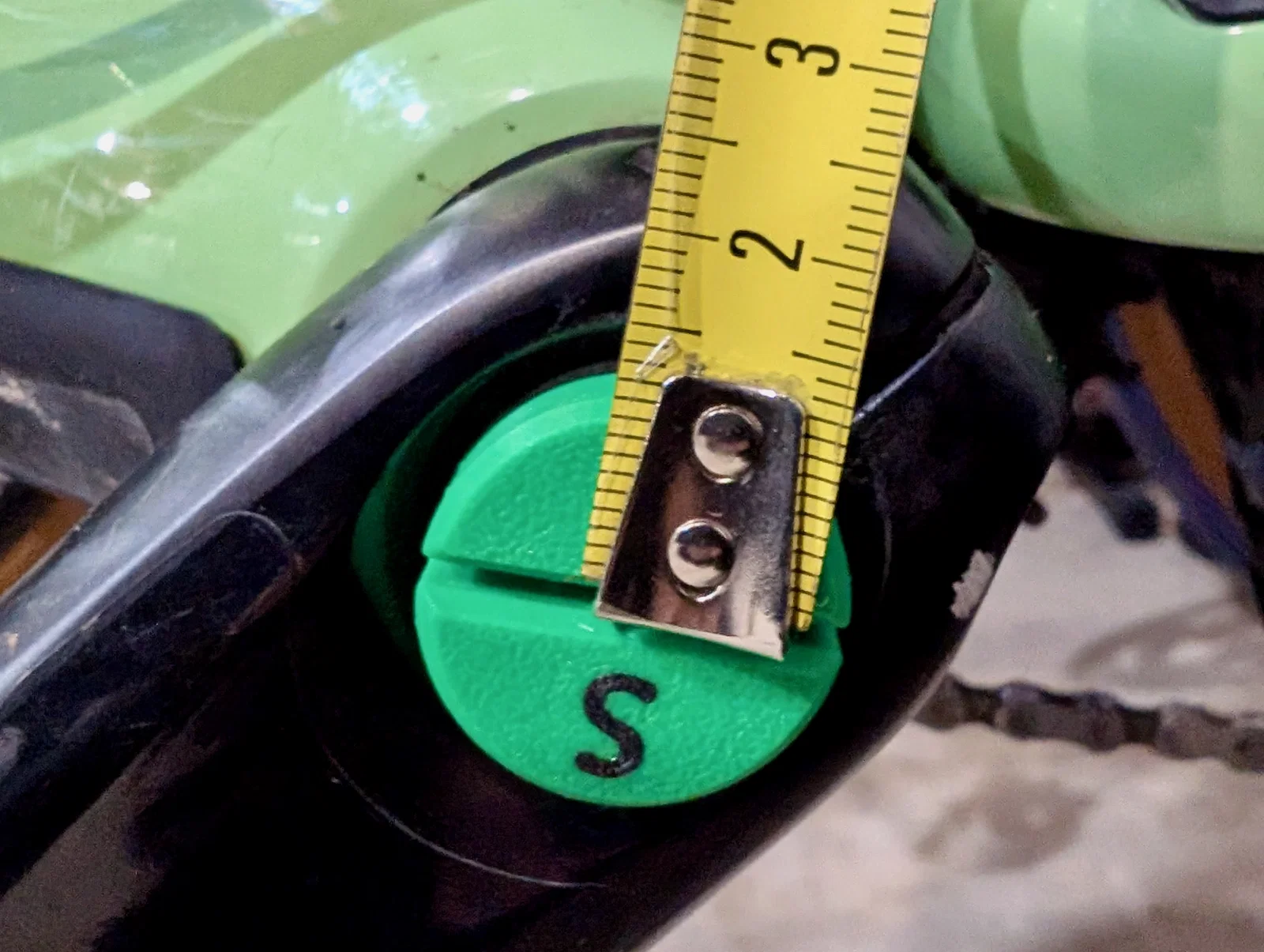

Ngoài ra, khe móc thước được thiết kế thêm một lỗ nhỏ để bạn có thể gắn thêm nam châm 3mm x 1.75mm, giúp giữ đầu thước dây chắc chắn hơn khi đo. Ký hiệu model trên thân là một rãnh nông (0.001mm), bạn có thể tô màu lên để dễ nhận diện, hoặc nếu để nguyên thì sau khi in xong sẽ khó nhìn thấy.

Tôi khuyên bạn nên in với chế độ 'random seam' (điểm kết thúc lớp in ngẫu nhiên) để tránh gờ nổi làm cản trở việc xoay dụng cụ khi đo. Bản in này không cần support, in bằng nhựa PLA trên máy Bambu Lab P1S rất tốt.
