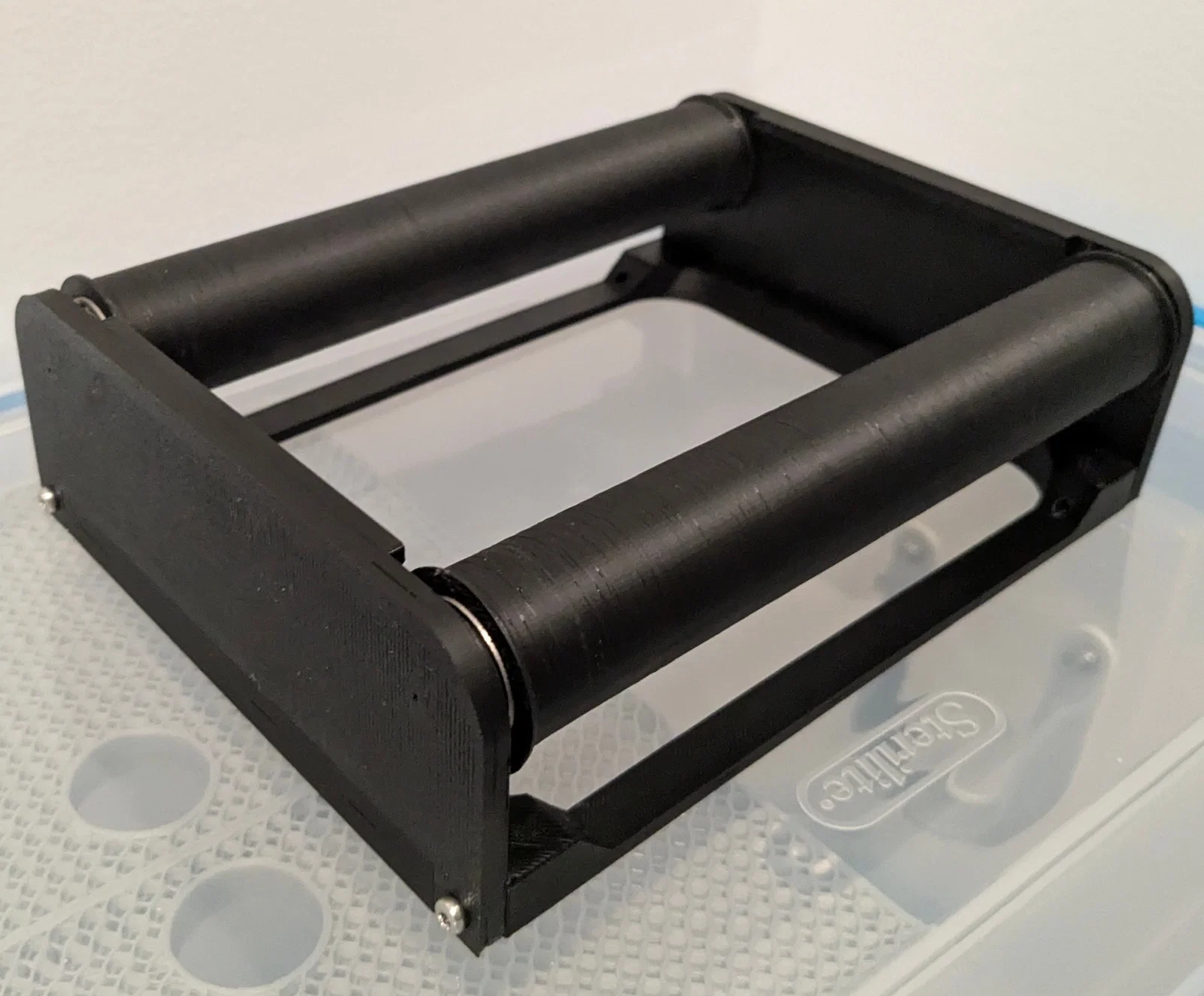

Con lăn cuộn filament 5Kg (phiên bản tối ưu)

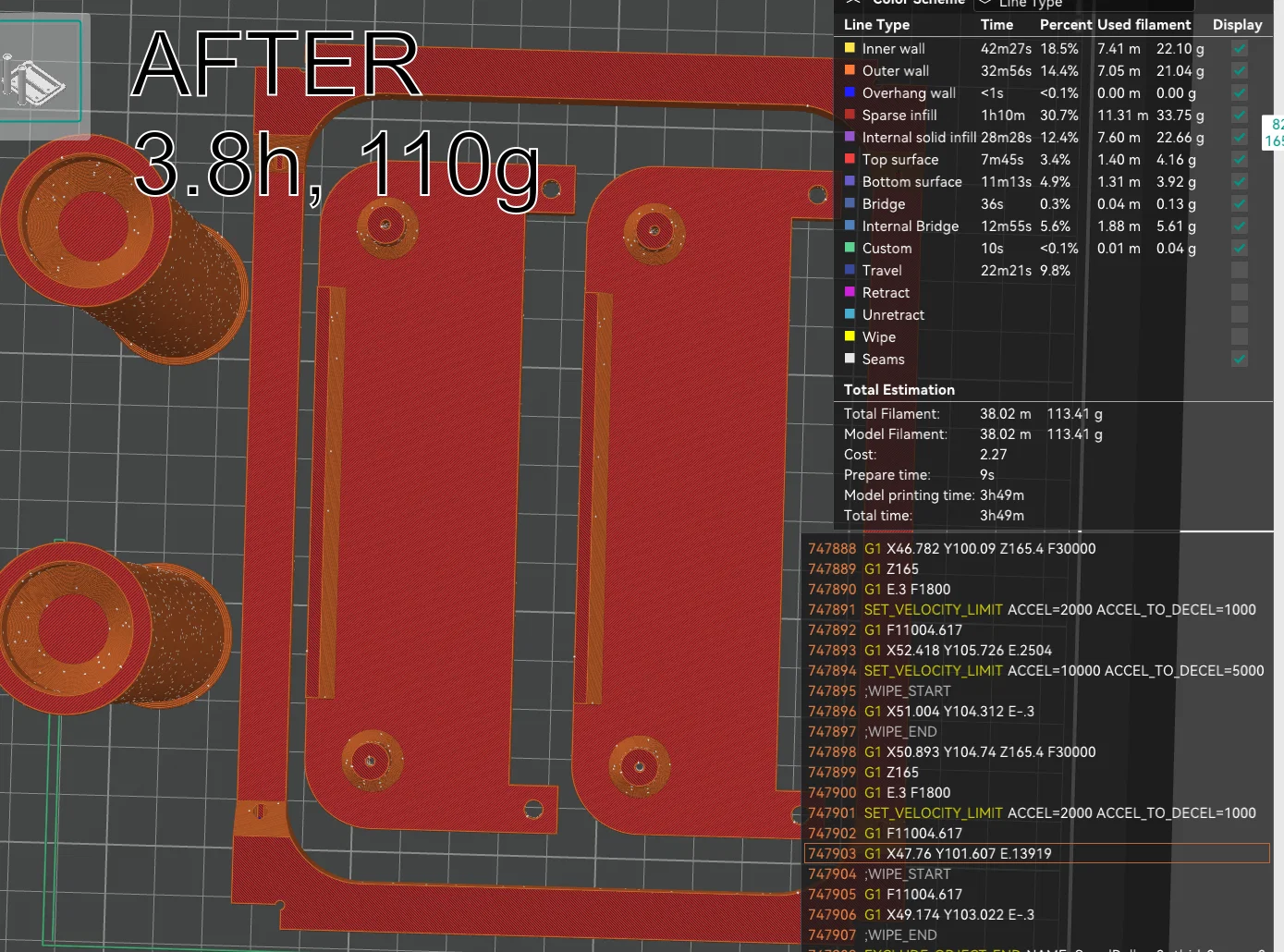

Mình gặp khá nhiều khó khăn với độ ma sát quá lớn từ mẫu thiết kế cũ, dẫn đến tình trạng máy đùn bị bỏ bước (skipping steps). Vì vậy, mình đã quyết định thiết kế lại toàn bộ từ đầu dựa trên mẫu cũ. Các file FreeCAD đã được đính kèm để bạn dễ dàng tùy chỉnh (remix).

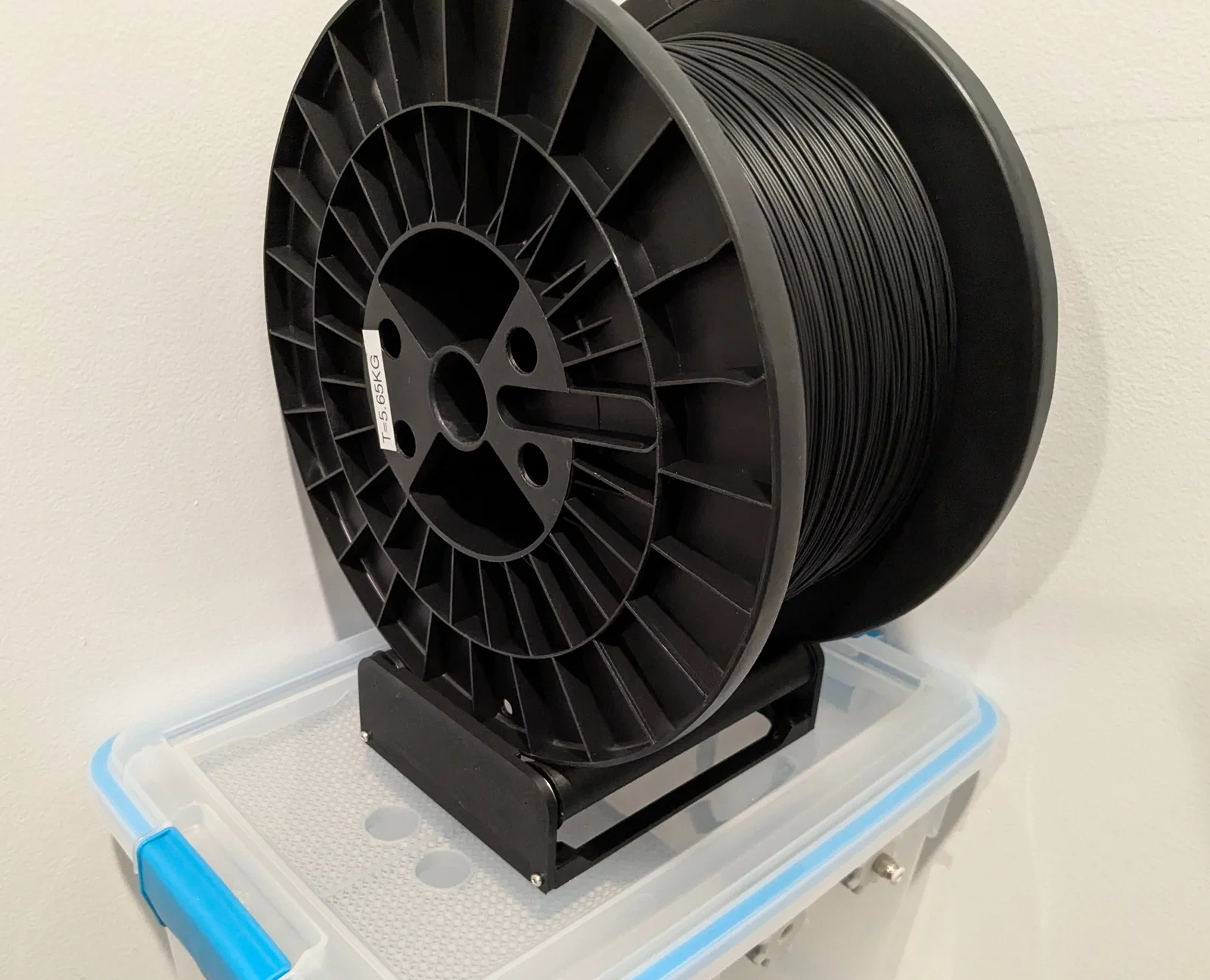

Đã thử nghiệm thành công với cuộn filament 5kg của Polymaker (rộng 160mm). Mình đang sử dụng với máy in Qidi Q1 Pro.

BOM

• 4x ốc M3x16 (hoặc dài hơn)
• 4x vòng bi 608
• 1x SpoolBase (đế cuộn)
  • Thiết lập tiêu chuẩn
• 2x SpoolFrame (khung cuộn)
  • Thiết lập tiêu chuẩn
• 2x SpoolRoller (con lăn)
  • Thiết lập tiêu chuẩn, chọn random seam

Hướng dẫn

1. Kiểm tra xem vòng bi của bạn có bị ma sát quá nhiều không. Mình chỉ đạt kết quả tốt nhất khi vòng bi quay thật trơn tru. Nếu vòng bi quá rít:
   1. Tháo nắp che vòng bi bằng que kim loại nhỏ
   2. Rửa sạch mỡ cũ bằng xà phòng và nước
   3. Tra dầu bôi trơn dạng xịt Teflon (dầu loãng cũng được)
2. Nhấn vòng bi vào con lăn.
   1. Đặt vòng bi lên bàn
   2. Đặt con lăn lên trên vòng bi, nhấn mạnh xuống (khoảng 30kg) để vòng bi khớp vào vị trí.
   3. Nếu không đủ lực nhấn, bạn có thể dùng búa cao su hoặc búa thường kèm một miếng gỗ đệm ở giữa
3. Bắt vít hai bên khung vào phần đế bằng ốc M3

4. Uốn nhẹ phần đế để lắp các con lăn vào

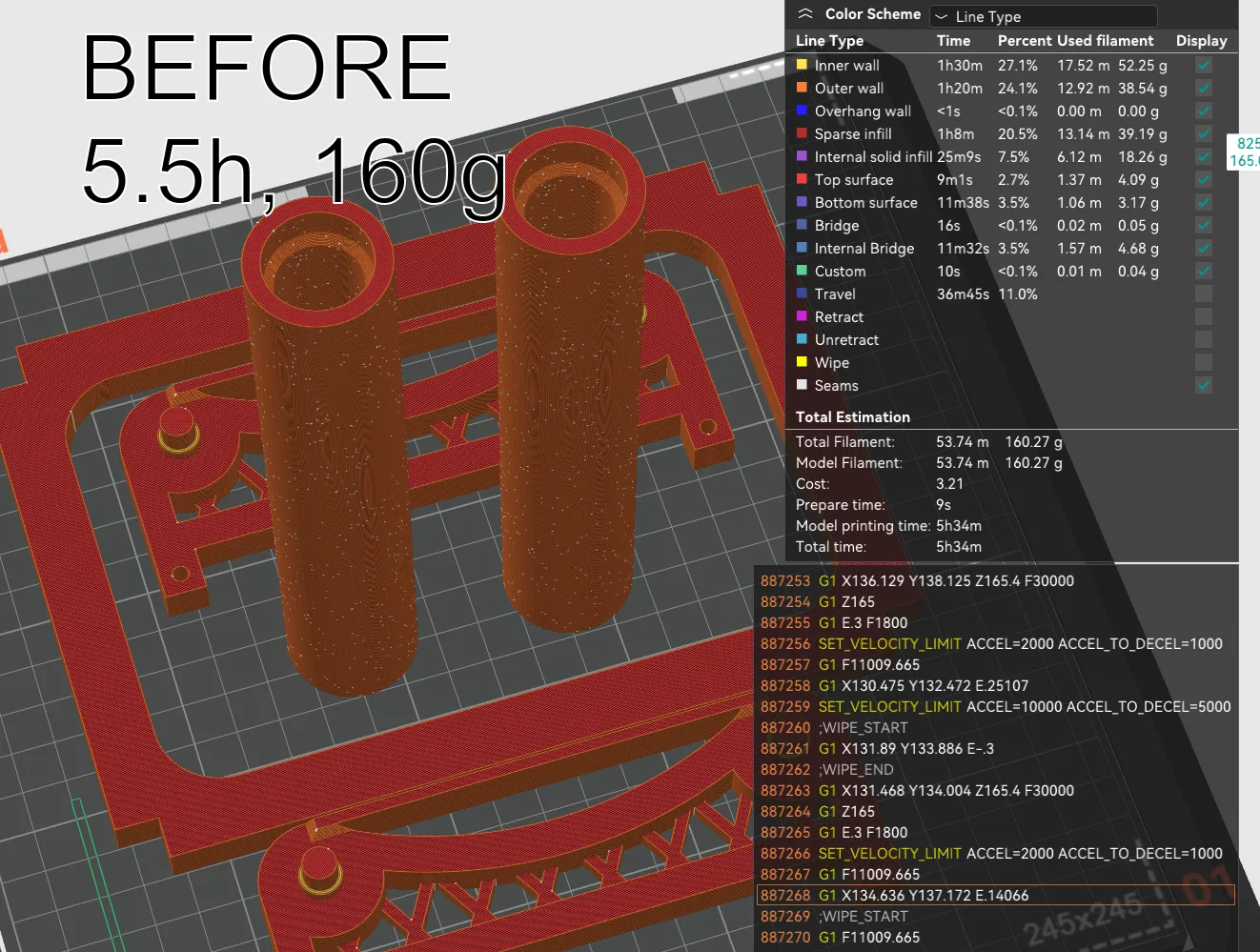

Các bản thử nghiệm thất bại
