Ống dẫn sợi nhựa PTFE cho buồng in LACK và PLATSA

Phần lớn các bộ dẫn sợi nhựa mà mình từng thấy chỉ đơn thuần là ống nhựa xuyên qua nắp thùng, và theo kinh nghiệm của mình thì tiếng sợi nhựa cọ xát vào nhựa sẽ bị khuếch đại lên rất lớn bên trong buồng in (enclosure).

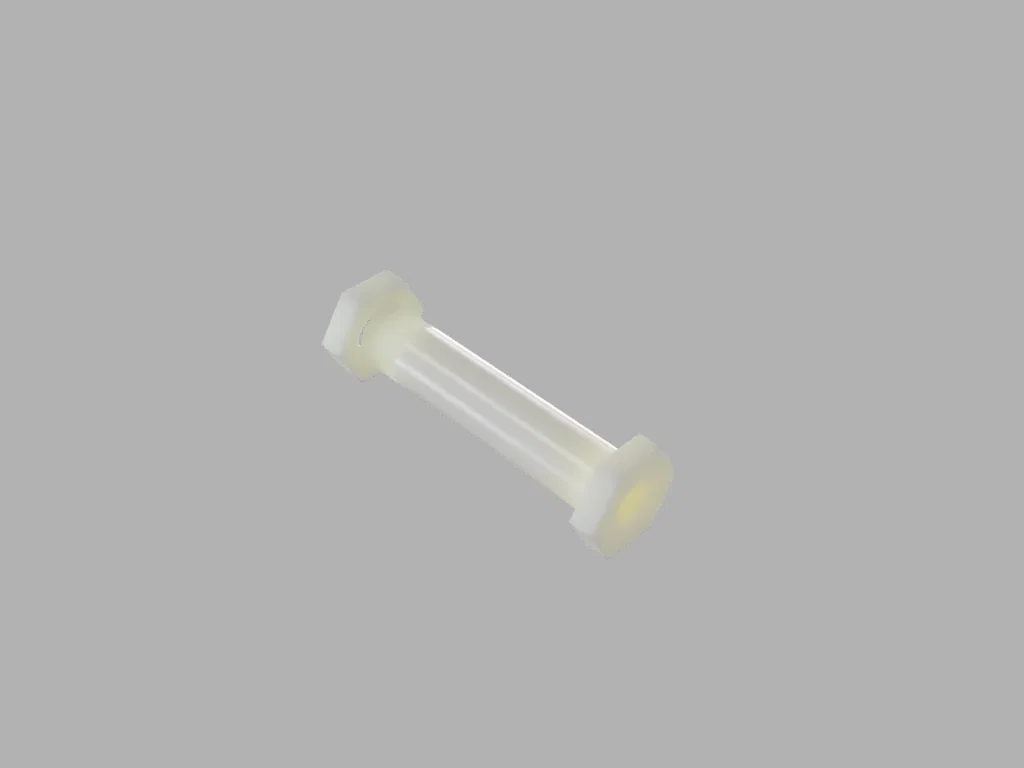

Vì thế, mình đã nảy ra ý tưởng dẫn ống PTFE xuyên qua một cái ống nối (conduit). Thiết kế này cần có đầu nối khí nén PC4-M10 hoặc PC4-M8 để giữ ống PTFE cố định. Nhờ đó, bạn có thể dễ dàng tháo ống ra khi cần di chuyển máy in ra khỏi buồng in. Mình đang sử dụng cái này cho cả dòng máy Mini và Mk3S/Mk4.

CẬP NHẬT 28-06-2025: Theo yêu cầu của mọi người 🙂, mình đã thêm phiên bản cho buồng in PLATSA với độ dày nắp là 22mm.

Có ba phiên bản:

• LACK lid nguyên bản
• LACK có lỗ khoét cho MMU
• PLATSA lid

Hướng dẫn in

Mình in bằng nhựa Prusament PETG, chiều cao lớp in 0.2 mm, infill 15%, không cần support.

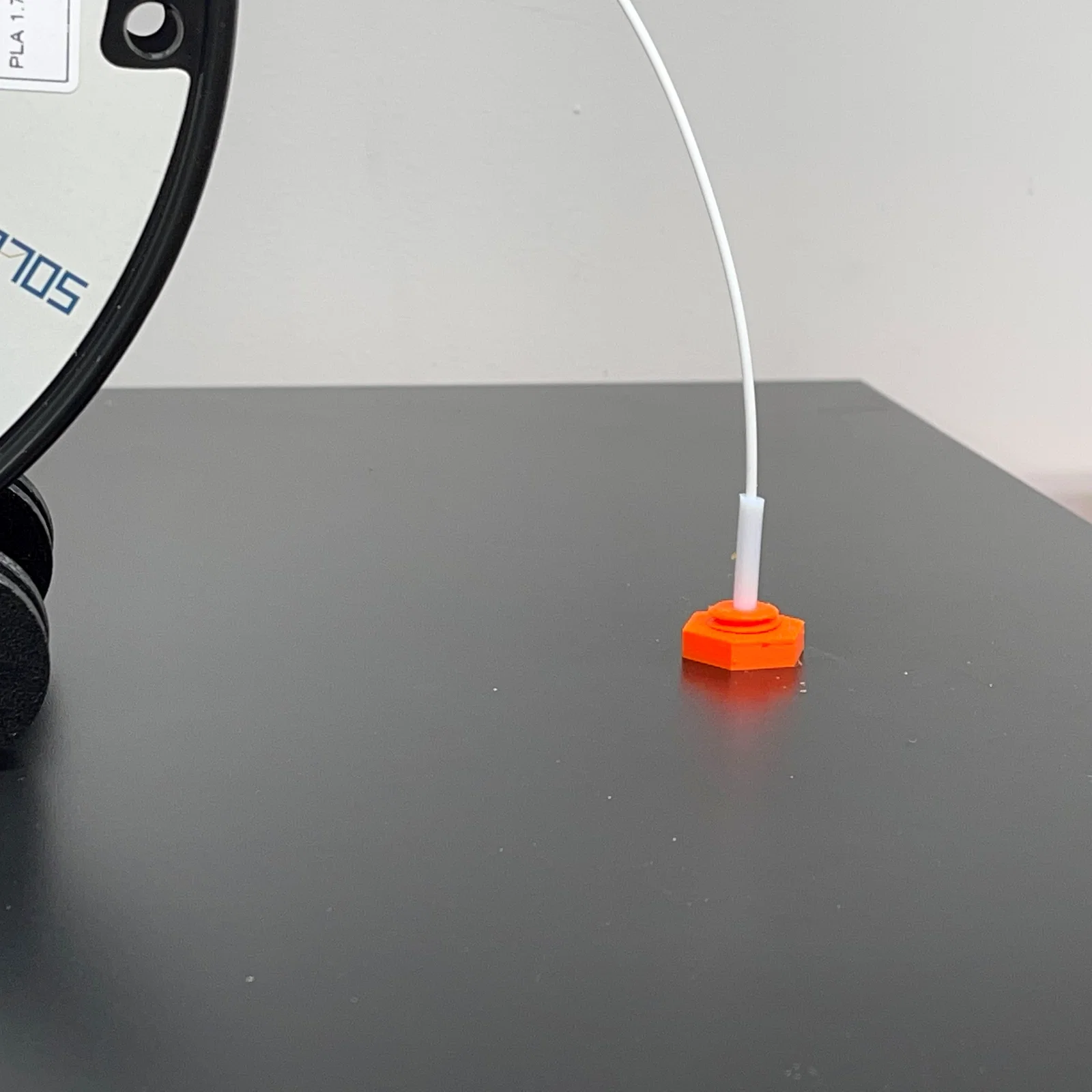

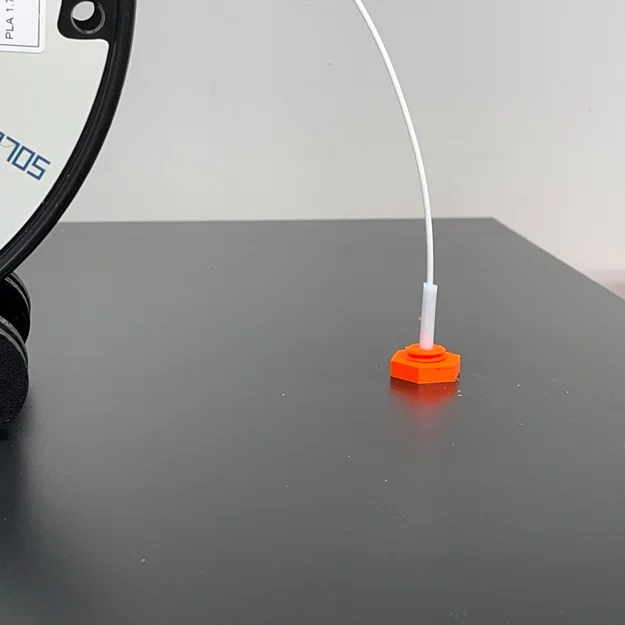

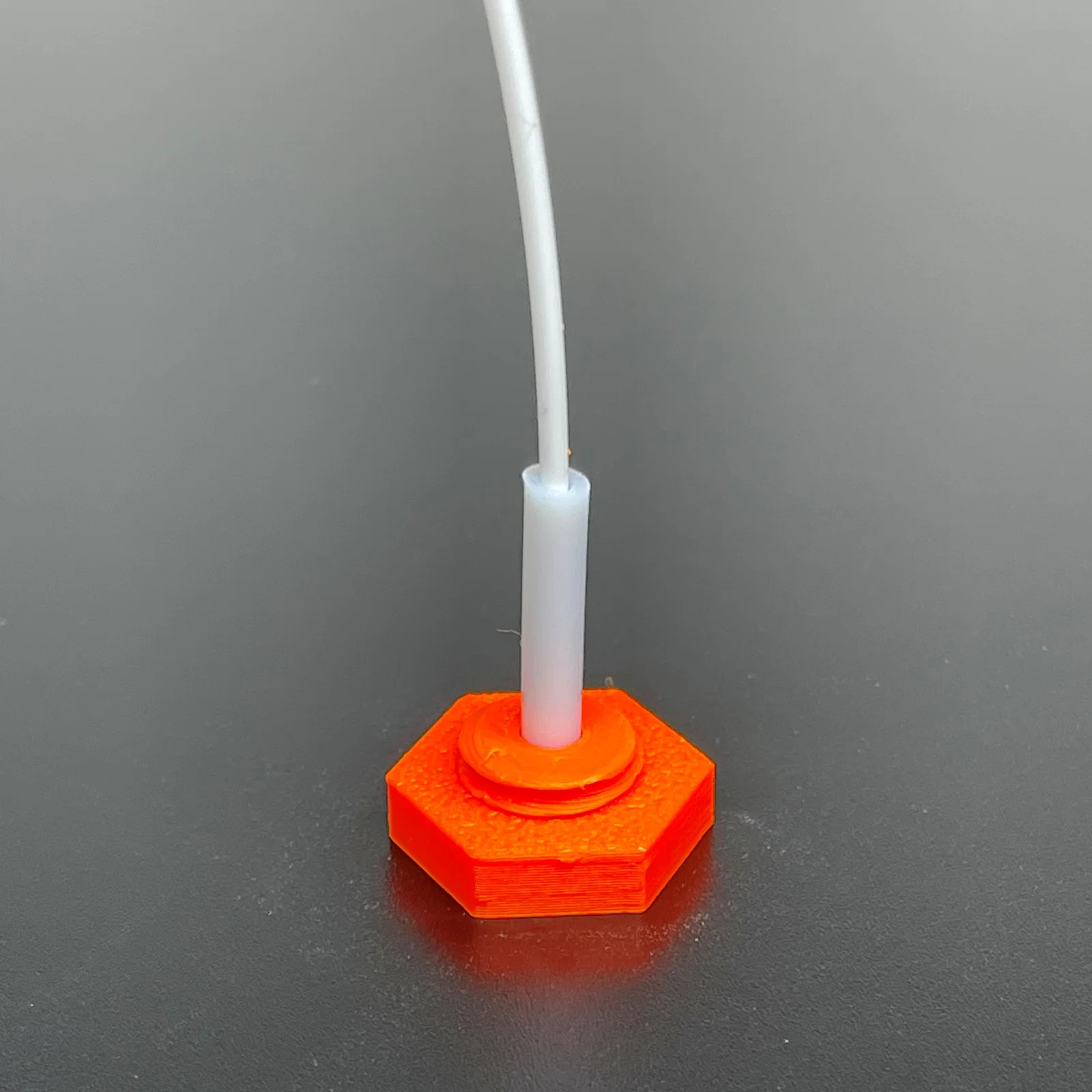

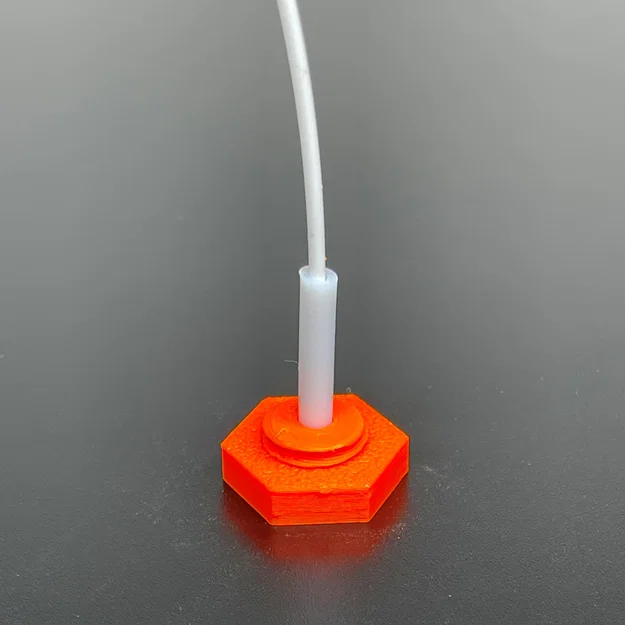

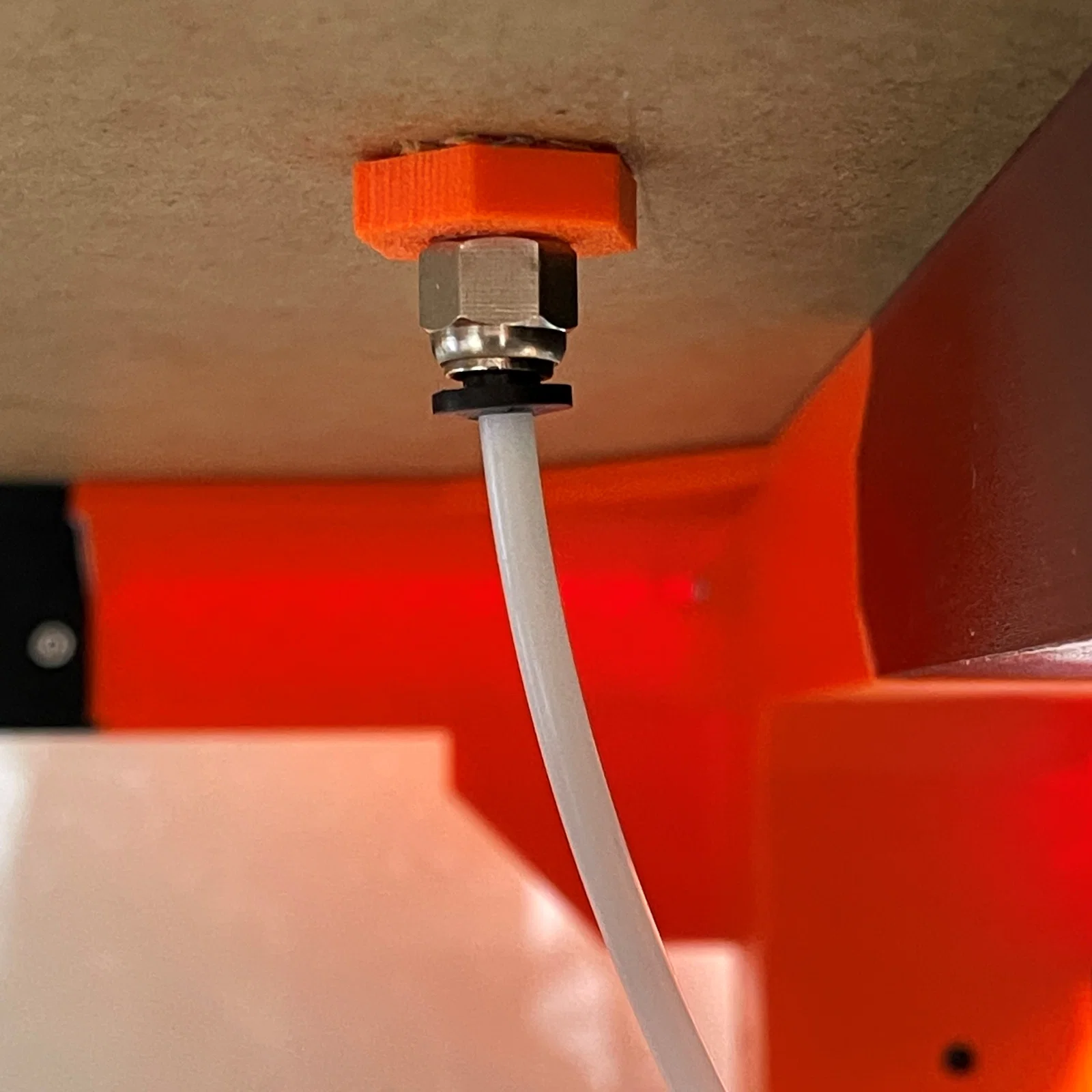

Để lắp đặt, hãy khoan một lỗ 0.5 inch (12.7mm) lên nắp thùng LACK. Vặn đầu nối PC4-M10 (ví dụ: https://amazon.com/gp/product/B01IB81IHG/) hoặc PC4-M8 vào phần dưới của chi tiết. Đưa chi tiết này từ dưới lên qua lỗ vừa khoan và cố định lại từ phía trên bằng phần nắp còn lại.

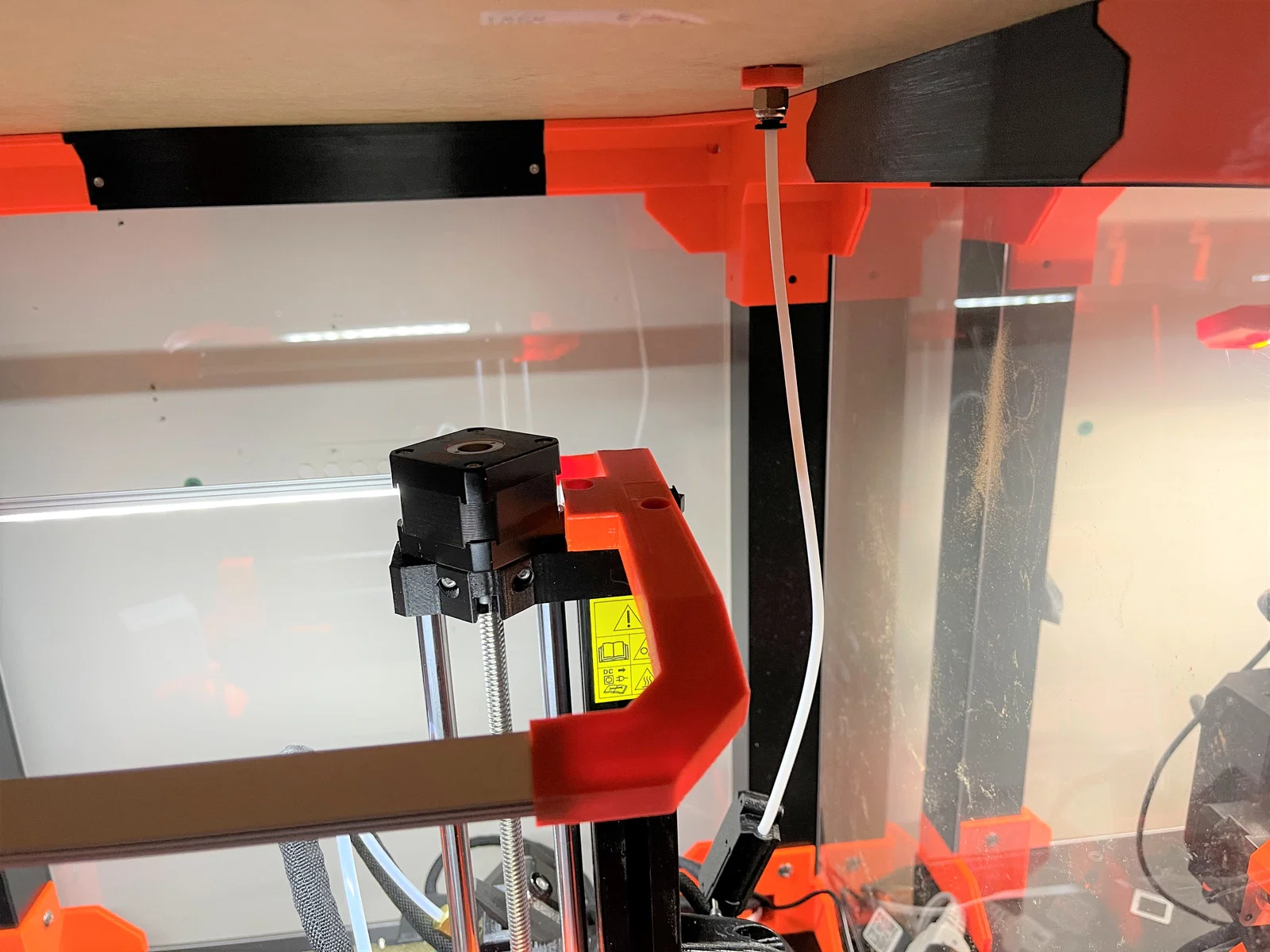

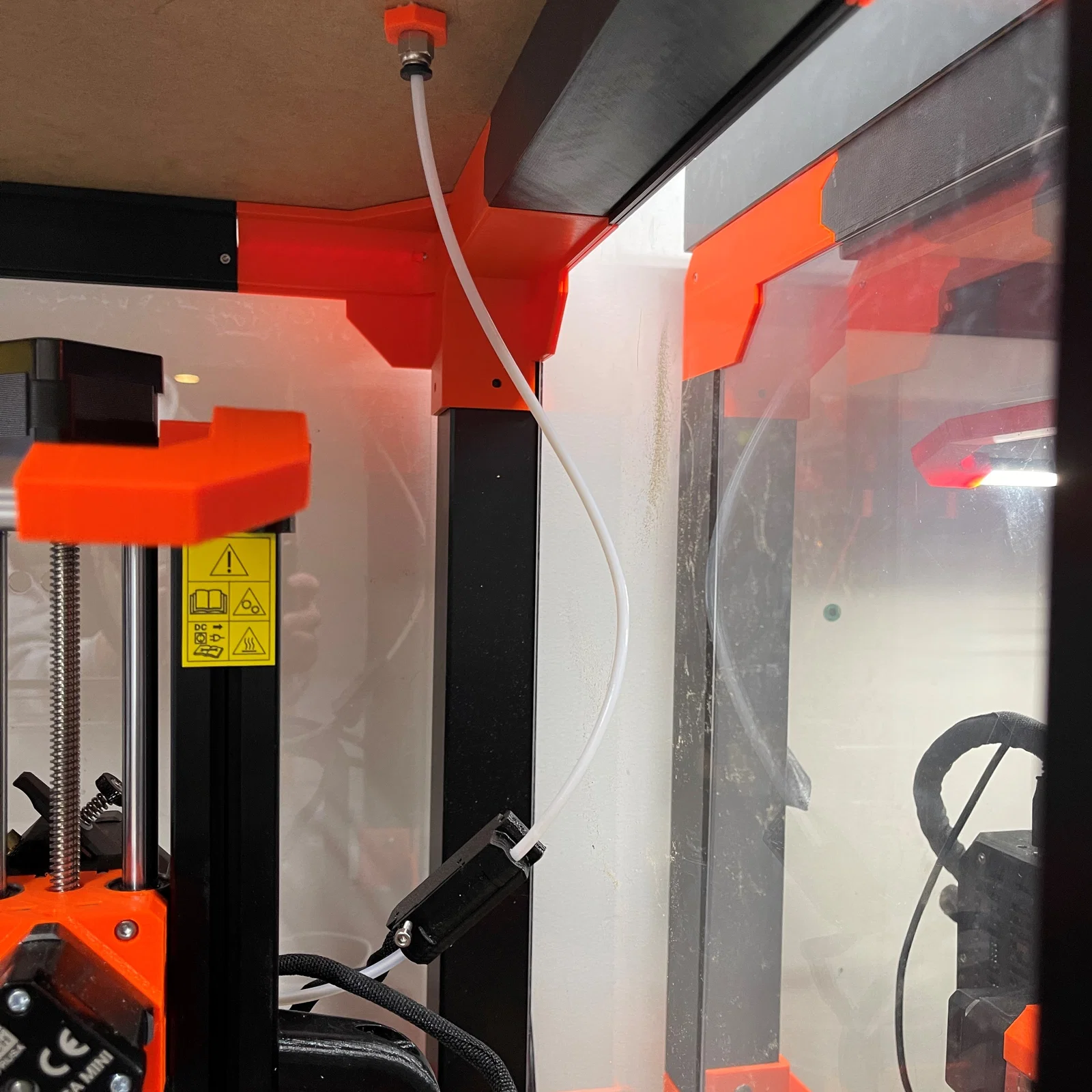

Với dòng máy Mini, hãy thay thế ống PTFE dẫn đến bộ đùn hoặc đoạn ống ngắn ở cảm biến sợi nhựa bằng một đoạn ống PTFE dài, luồn từ dưới lên qua đầu nối rồi cắt cho vừa vặn. Với MK3S/Mk4, mình chỉ cần dùng một đoạn PTFE ngắn khoảng 4-5 inch (10-12cm) là được.

Để tháo ống ra, bạn chỉ cần nhấn cái vòng màu đen xuống rồi rút ống ra là xong.

Lịch sử phiên bản

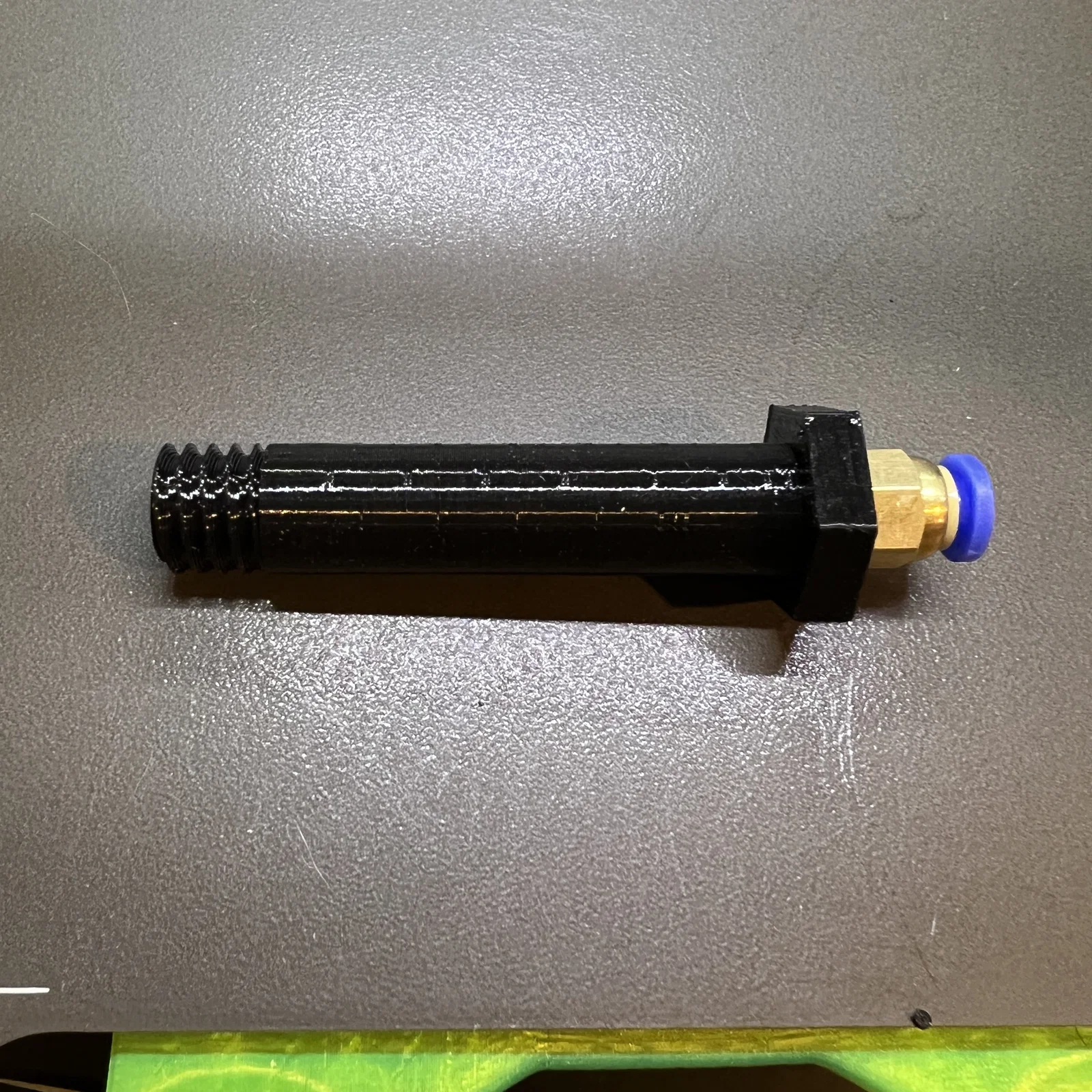

CẬP NHẬT 18-12-2022: Mặc dù phiên bản PC4-M10 xuyên suốt dùng khá ổn, nhưng trên máy Mini thỉnh thoảng mình gặp tình trạng trượt ống PTFE. Vì vậy mình đã thêm phiên bản PC4-M8 (không xuyên suốt). Mình lắp ống dẫn với đầu nối PC4 ở mặt trong của buồng in và nối nó với ống PTFE dẫn đến bộ đùn/cảm biến, sau đó gắn một đoạn PTFE ngắn khoảng 3-4 inch ở đầu còn lại của ống dẫn bên ngoài buồng in.
