Giá đỡ Filament kiểu TUSH2 cho LACK Enclosure

Gần đây mình có dựng cái cho con Prusa Mk3S. Mình khá ưng nhưng lại ghét cái cảnh phải hì hục gắn cuộn filament vào giá đỡ đi kèm.

Thế nên mình quyết định remix lại cái giá đỡ cuộn filament mà mình vẫn hay dùng cho mấy máy in khác, đó là bản TUSH2 của spongybob1958. Dùng cái này thay đổi độ rộng cho vừa với nhiều loại cuộn filament cực kỳ dễ, tháo lắp cũng nhanh. Về cơ bản, mình chỉ điều chỉnh lại kích thước thanh ray để gắn được 5 giá đỡ lên khung enclosure và đánh số thứ tự cho các thanh ray trượt.

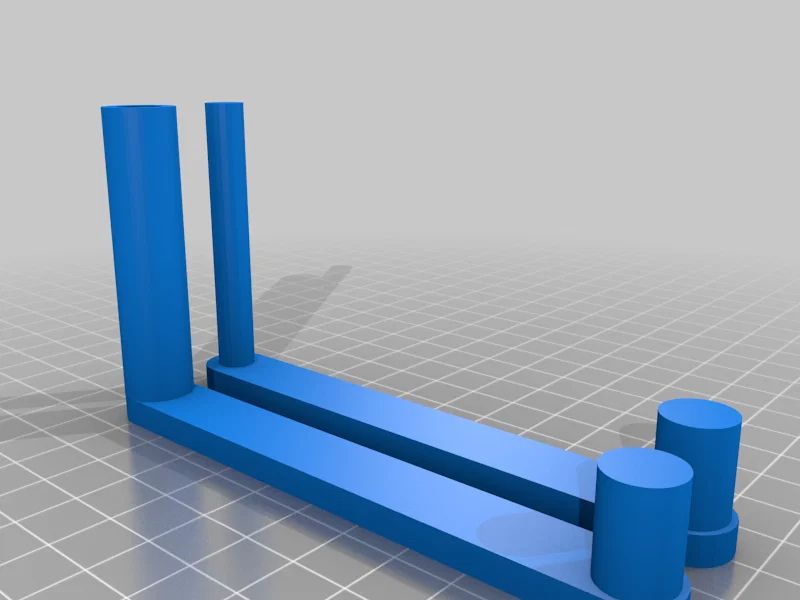

Mình cũng đính kèm file STL cho tay đỡ cuộn filament để giúp giữ cuộn filament chắc chắn hơn.

Hướng dẫn in

Độ phân giải: 0.2 Infill: 20% Supports: Không cần

Lưu ý:

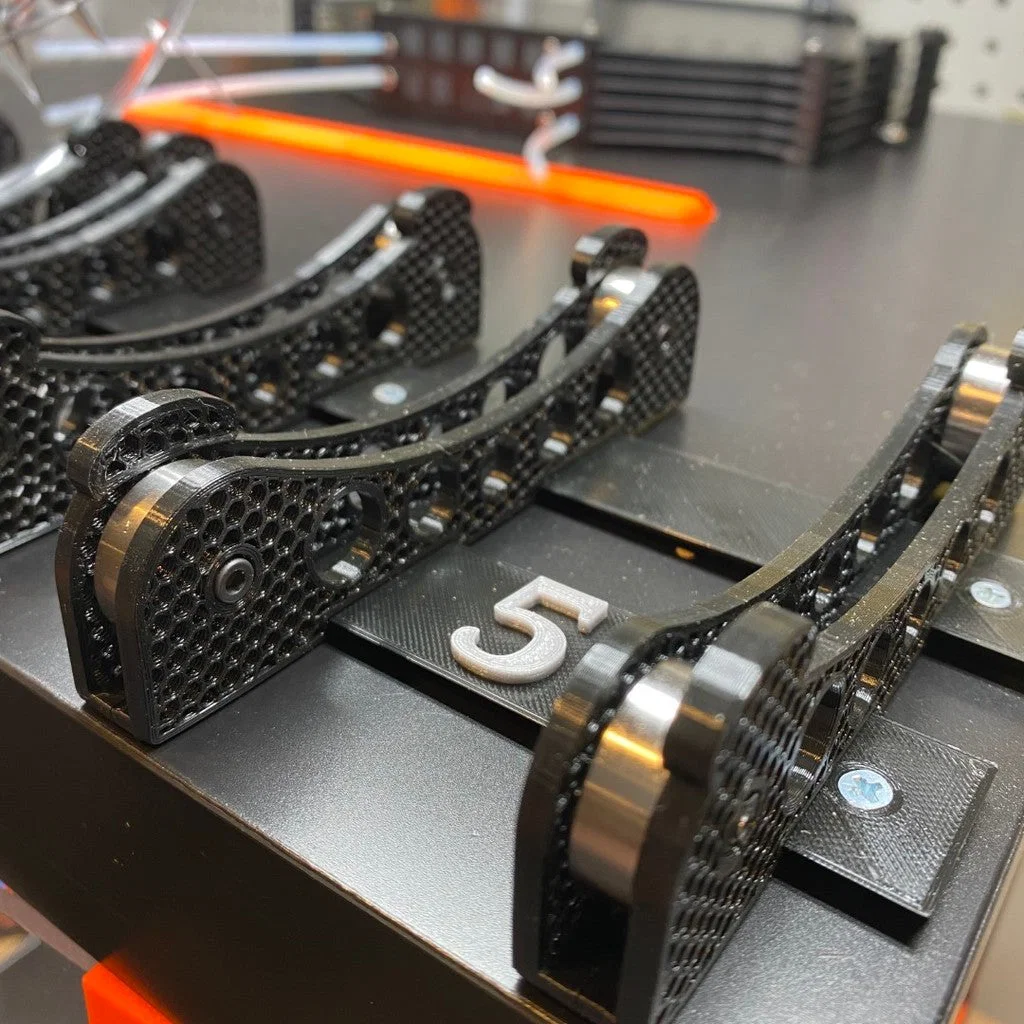

Để tạo họa tiết tổ ong như trong hình, mình đã chỉnh thiết lập slicer cho phần mặt bên trái và phải là không in lớp bề mặt (top/bottom layers) và sử dụng infill kiểu honeycomb.

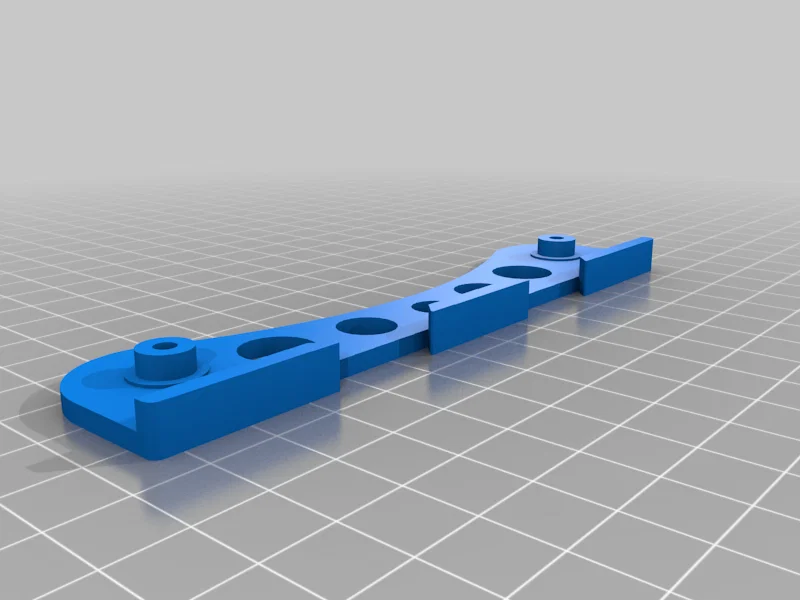

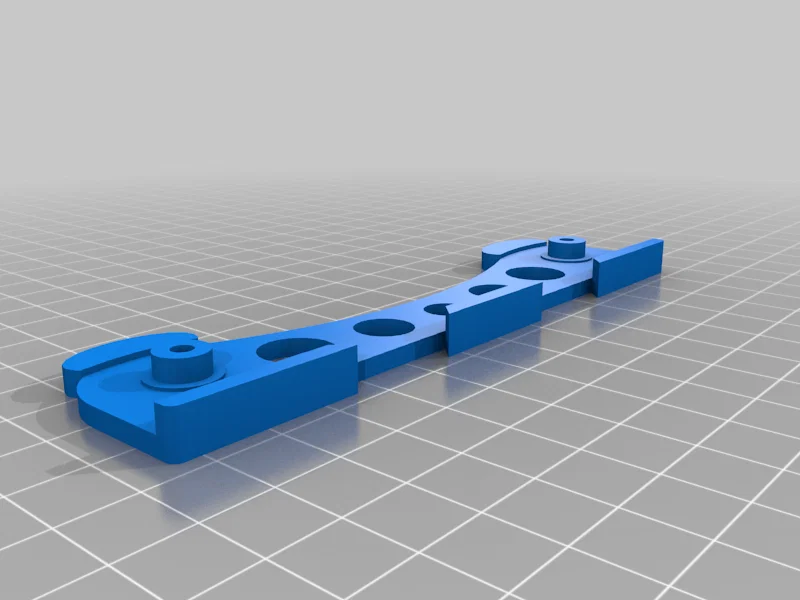

Với mỗi giá đỡ, bạn cần in hai bản cho phần Inside (bên trong) và Outside (bên ngoài). Phần Outside có gờ dẫn hướng để ngăn cuộn filament rơi ra ngoài. Trong các file gcode, phần Inside và Outside đã được gom chung.

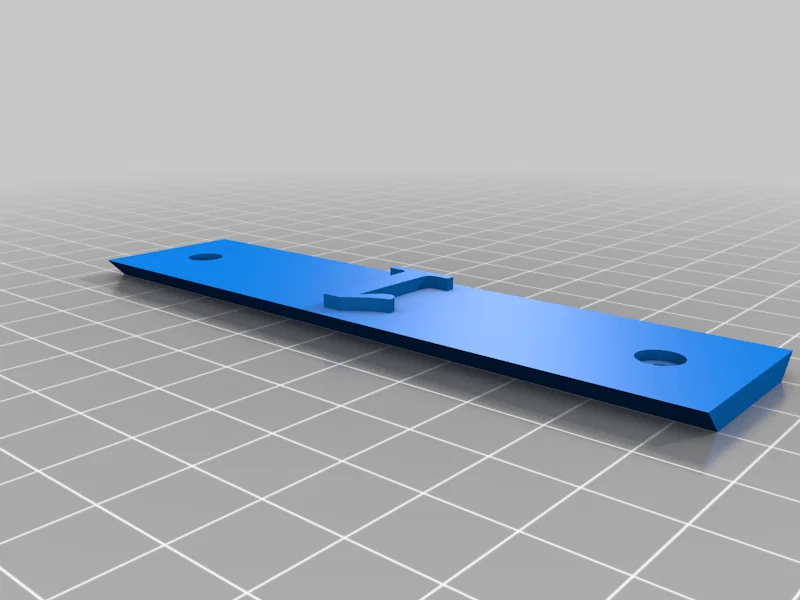

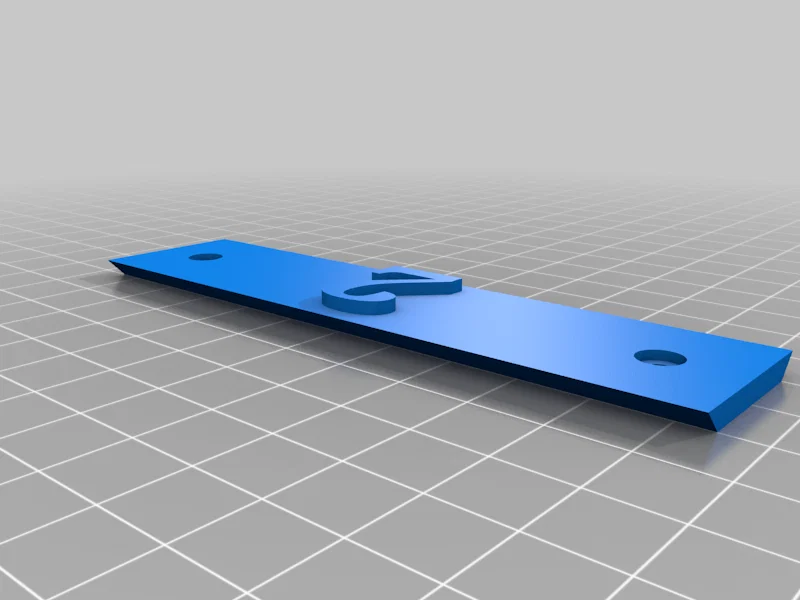

In một bản plain_rail cho mỗi giá đỡ, kèm theo thanh ray được đánh số tương ứng.

Phần cứng cần thiết

• Mỗi giá đỡ cần 4 vòng bi 608 tiêu chuẩn (ví dụ: https://www.amazon.com/gp/product/B07R7PR72H), tức là 5 giá đỡ sẽ cần 20 vòng bi.
• 4 ốc vít gỗ đầu âm (countersunk) mỗi giá đỡ, tổng là 20 ốc.
• Tùy chọn: 4 ốc M3x12 và 4 đai ốc M3 mỗi giá đỡ, tổng là 20 bộ.

Lắp ráp

Để lắp một giá đỡ, hãy gắn một phần bên trái, một phần bên phải cùng hai vòng bi vào đế, rồi lặp lại y hệt cho đế thứ hai.

Luồn thanh ray đã đánh số và thanh ray trơn vào các khe ở đáy của một trong hai đế, chú ý để gờ dẫn hướng quay ra phía ngoài.

Luồn đế thứ hai vào các thanh ray, cũng để gờ dẫn hướng quay ra ngoài. Các đế phải trượt được tự do trên ray. Nếu thấy cứng, hãy dùng dụng cụ bavia (deburring tool) để xử lý cạnh ray, hoặc thử thu nhỏ ray lại một chút (khoảng 98%) trong slicer.

Các bộ phận và vòng bi được thiết kế kiểu ép chặt (pressure fit), nhưng nếu muốn chắc chắn hơn, thiết kế TUSH2 này có sẵn lỗ để dùng ốc M3x12 và đai ốc M3 cố định lại.

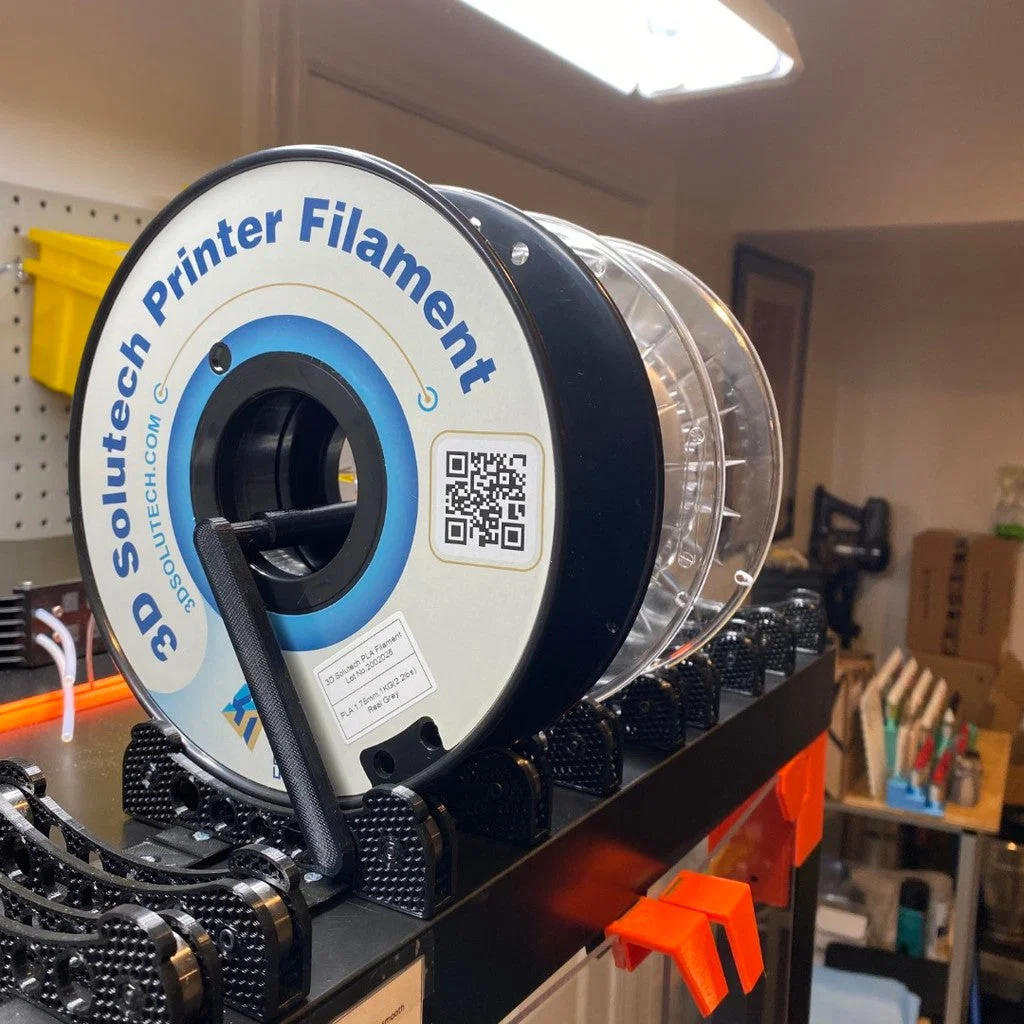

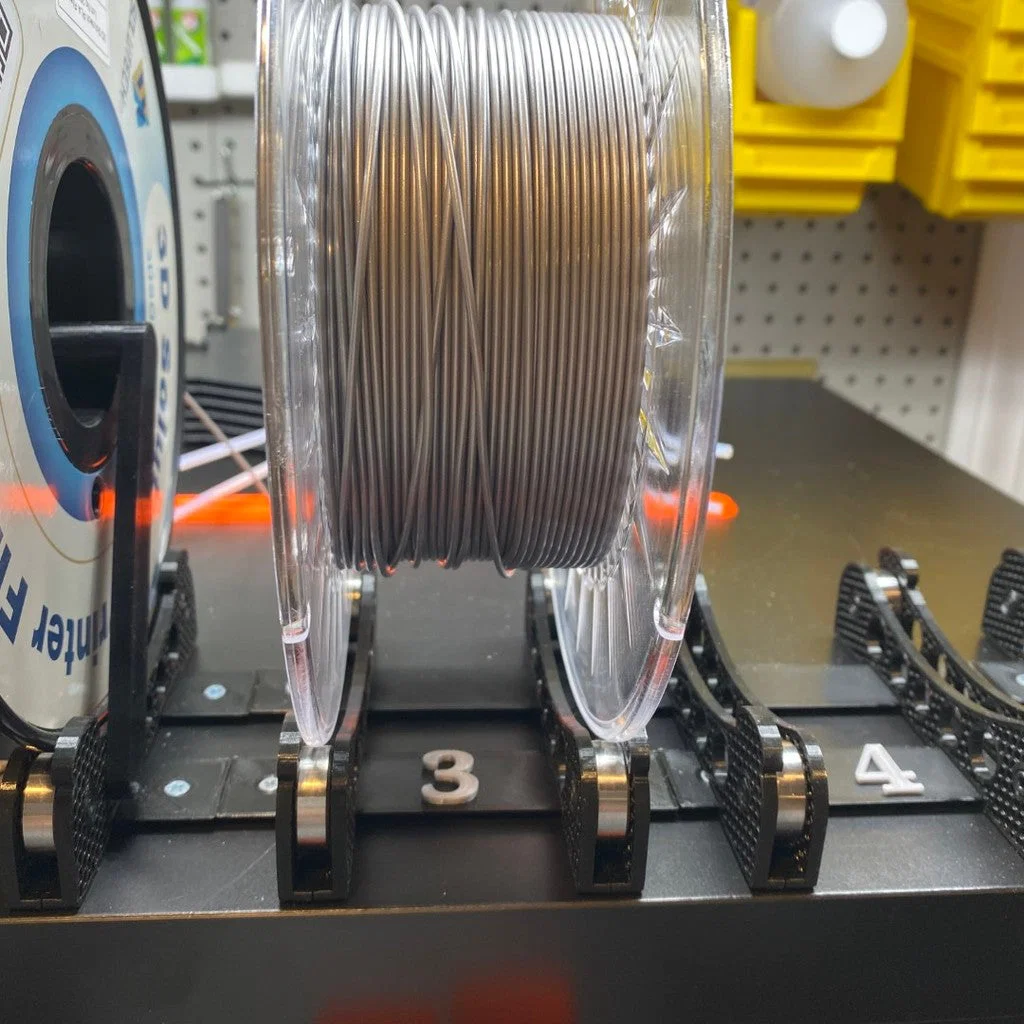

Sử dụng ốc vít gỗ đầu âm để gắn các thanh ray lên mặt trên của LACK enclosure. Các đế nên trượt mượt mà trên thanh ray.
