Bản nâng cấp xích dẫn cáp 10 mm cho Creality K1 Series (kèm file FreeCAD)

Sau cả tuần vật lộn với các vấn đề về xích dẫn cáp (drag chain) trên con Creality K1 Max của mình—do dung sai thấp ở các khớp nối của xích zin—mình đã bắt đầu thử nghiệm nhiều giải pháp khác nhau từ cộng đồng. Có cái dùng được, có cái không. Cuối cùng, mình muốn tìm một giải pháp gần giống với thiết kế zin, ưu tiên sự bền bỉ và ổn định. Mình cũng muốn một phương án có thể luồn ống PTFE vào bên trong một cách mượt mà, đảm bảo dây tóc không bị kẹt hay gập ống.

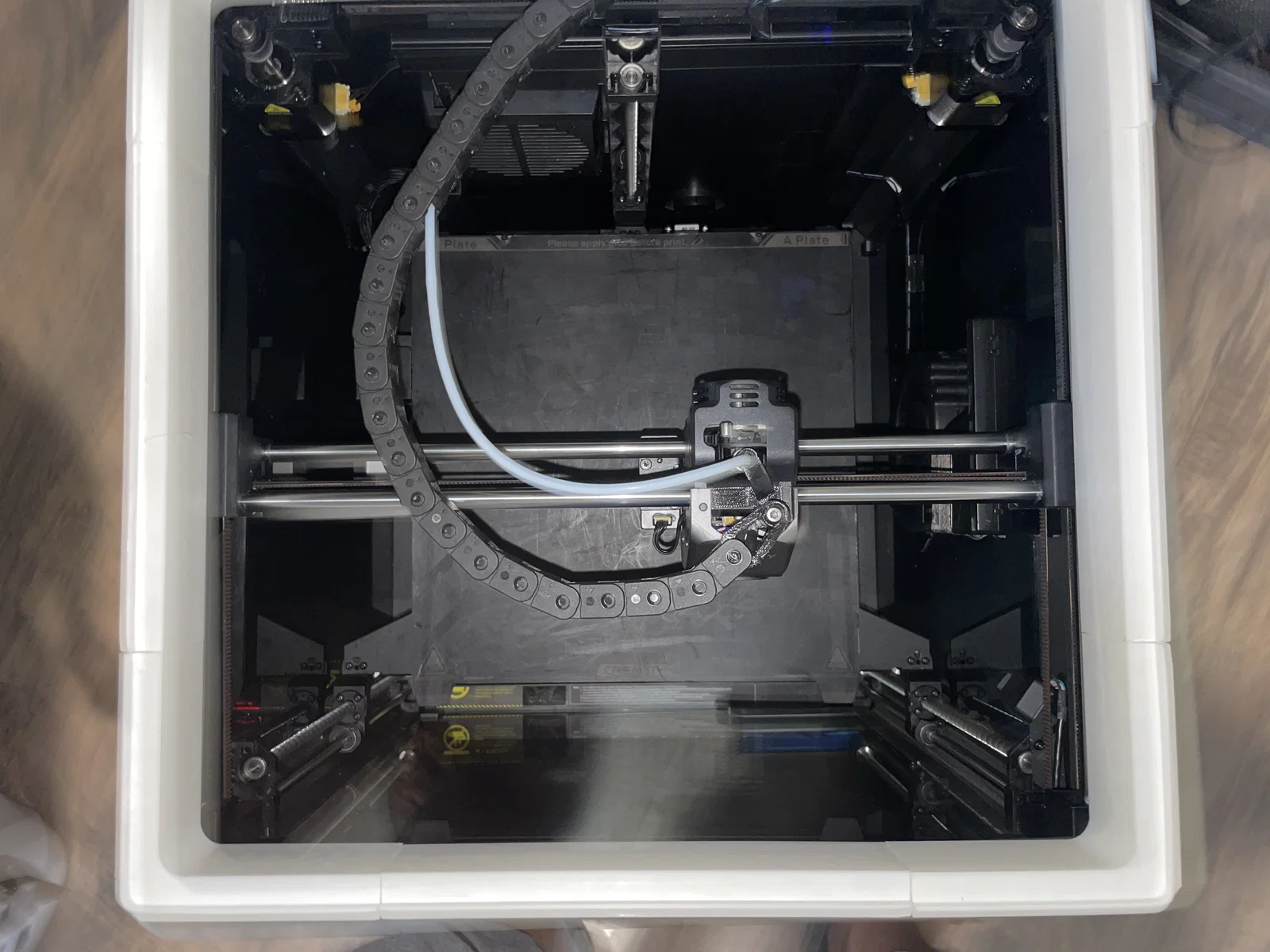

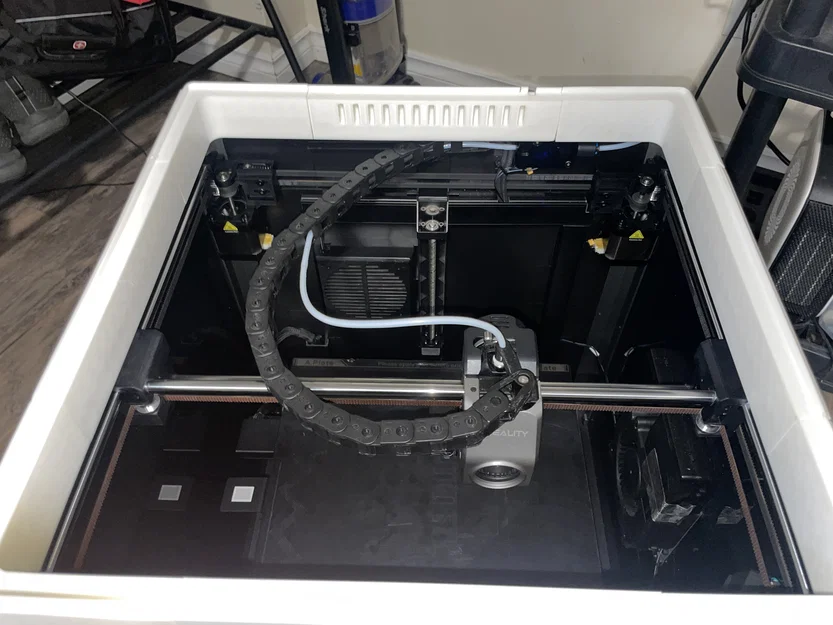

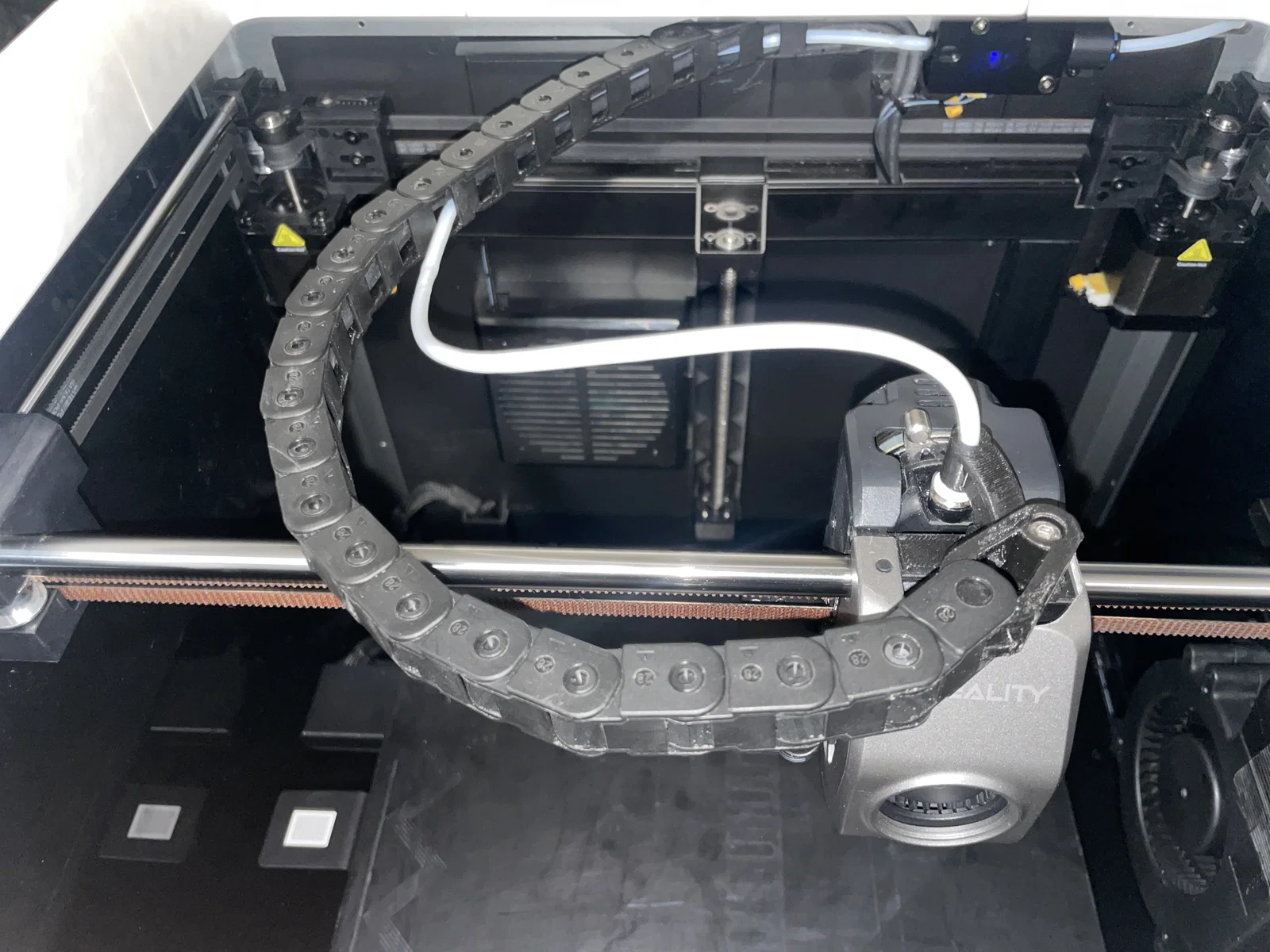

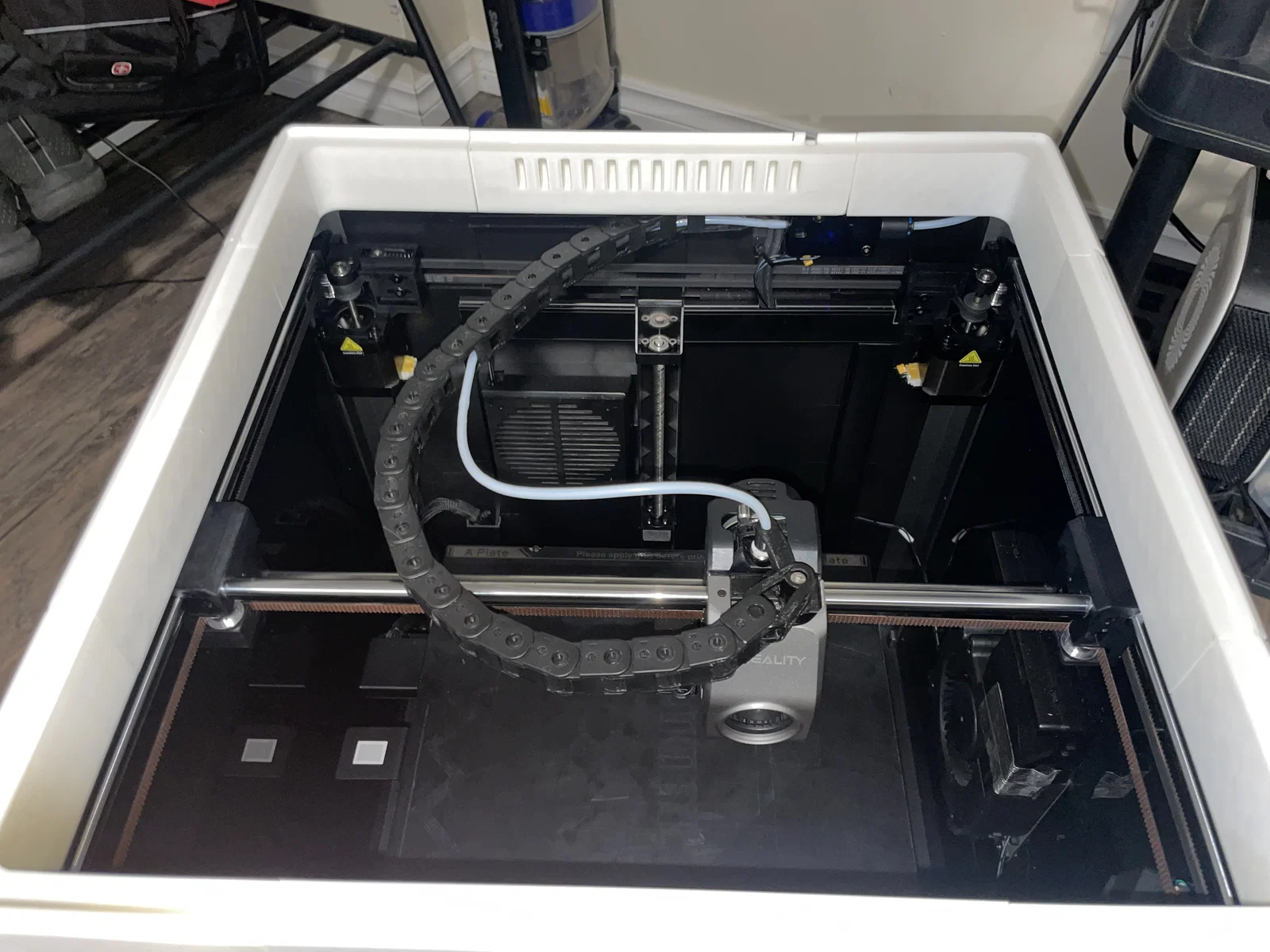

Mình đã lắp bản nâng cấp xích 10 mm x 10 mm này trên K1 Max được hơn một tuần, in liên tục gần 30 giờ mà không gặp bất kỳ lỗi nào. Xích mình dùng mua từ đại lý 3D printer địa phương, thiết kế kín hoàn toàn với độ hoàn thiện cực tốt, khớp nối chắc chắn nên không hề bị xệ như đồ theo máy. Mình không rõ loại giá rẻ trên Amazon chất lượng ra sao, nên mình sẽ để link loại mình đang dùng bên dưới. Việc nâng cấp từ xích 7 x 7 mm lên 10 x 10 mm giúp có đủ không gian đi ống PTFE mà không sợ bị gập. Để chắc chắn hơn, mình có lắp thêm bộ dẫn hướng ống PTFE cho Creality K1/K1 Max của @brucemoore trên máy đùn của mình.

3dprintingcanada.com/products/drag-chain-10x10

Mình khuyên mọi người nên in bằng PETG. Vật liệu này giúp giảm ma sát giữa bu-lông và xích, tránh việc ốc bị lỏng ra theo thời gian. ABS hay ASA cũng dùng tốt, nhưng né PLA ra nhé vì nhiệt độ trong buồng in sẽ làm nó biến dạng nhanh lắm. File cấu hình in đã có sẵn trong bản tải xuống.

Cập nhật - 19 tháng 8, 2025

Theo yêu cầu từ cộng đồng, mình đã cập nhật file gá xích 10 mm với chiều cao chuẩn bên trái là 7.5 mm, kèm theo các bản mới với độ cao nâng lên 15 mm và 22.5 mm. Các bản 15 và 22.5 mm mình chưa test do không phù hợp với cấu hình máy hiện tại của mình, nên anh em cân nhắc khi sử dụng nhé.

Sau 8 tháng sử dụng, bản in PETG cũ của mình bắt đầu hơi mềm đi theo thời gian và bị gãy khi mình đang sửa máy. Gần đây mình mới in lại bằng nhựa PETG-CF, xài ngon cực, nhất là với mấy bản nâng chiều cao mới này.

Lưu ý: Mình là người ủng hộ mã nguồn mở, nên mình sẽ đăng các file FreeCAD lên GitHub. Mọi người cứ thoải mái chỉnh sửa theo ý mình rồi chia sẻ lại trên Printables nhé!

github.com/MJC17/Creality-K1-Series-10-mm-Drag-Chain-Upgrade

Cảnh báo: Chỉ nên tự thực hiện nâng cấp này nếu bạn có kinh nghiệm và hiểu rõ về máy.
